LTC7151S

製造中

同期整流式サイレント・スイッチャー 2 レギュレータ：20V、15A

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
8
1Ku当たりの価格
最低価格：$4.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • サイレント・スイッチャー®2 アーキテクチャにより低 EMI に対応
  • VIN の検出範囲：3.1V ~ 20V
  • VOUT 範囲：0.5V ~ 5.5V
  • 差動 VOUT リモート感知
  • 調整可能な周波数：400kHz ~ 3MHz
  • PolyPhase® 動作：最大 12 相
  • 出力トラッキングとソフトスタート
  • リファレンスの精度：±1% 全温度範囲
  • 優れたラインおよび負荷過渡応答のための電流モード動作
  • 高精度 1.2V 実行・ピン閾値
  • 強制連続/非連続モードをサポート
  • 28 リード熱特性強化 4mm × 5mm × 0.74mm LQFN パッケージ
LTC7151S
同期整流式サイレント・スイッチャー 2 レギュレータ：20V、15A
LTC7151S Application Circuit LTC7151S Pin Configuration LTC7151S Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTC7151S

LTpowerCAD 2

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2615A

LTC7151S高効率15A Silent Switcher降圧レギュレータ

今すぐ購入 詳細を表示

機能と利点

  • 連続導通モード（CCM）と不連続モード（DCM）の軽負荷動作モードを選択可能
  • 外部クロックとレギュレータを同期するためのSYNCピン
  • PGOODピンおよびRUNピン

製品詳細

デモ回路2615Aは、3.1V～20Vの入力電圧範囲と1MHzのスイッチング周波数の高効率1.2A/15A降圧レギュレータにLTC7151Sを搭載しています。Silent Switcher®2テクノロジーによってスイッチング・ノイズを低減しています。また、LTC7151Sの内蔵MOSFETは広い入力電圧範囲で高い効率を実現します。電流検出抵抗は不要です。

LTC7151Sには、制御されたオン時間バレー電流モード・アーキテクチャが採用されています。このアーキテクチャによって短い最小オン時間を実現しており、降圧比が高い場合に最適です。また、このアーキテクチャは負荷がステップアップした後にスイッチ・ノード・パルスを圧縮できるようにして、高速な負荷ステップ応答も実現します。図6を参照してください。

LTC7151Sのデータシートには、ICの動作と用途の詳細が記載されています。このデータシートは、クイック・スタート・ガイドと併せて参照してください。
DC2615A
LTC7151S高効率15A Silent Switcher降圧レギュレータ

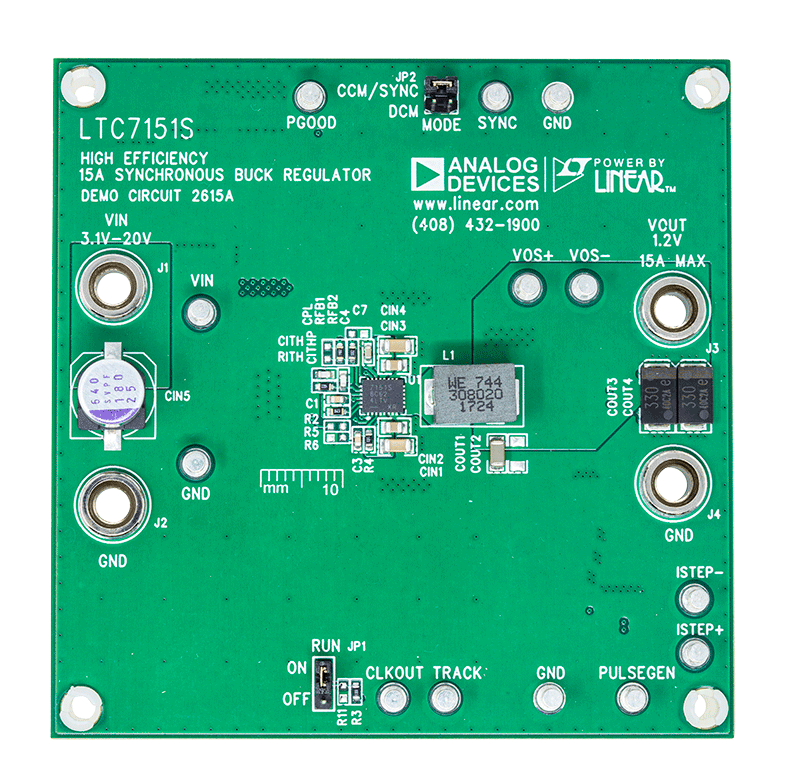

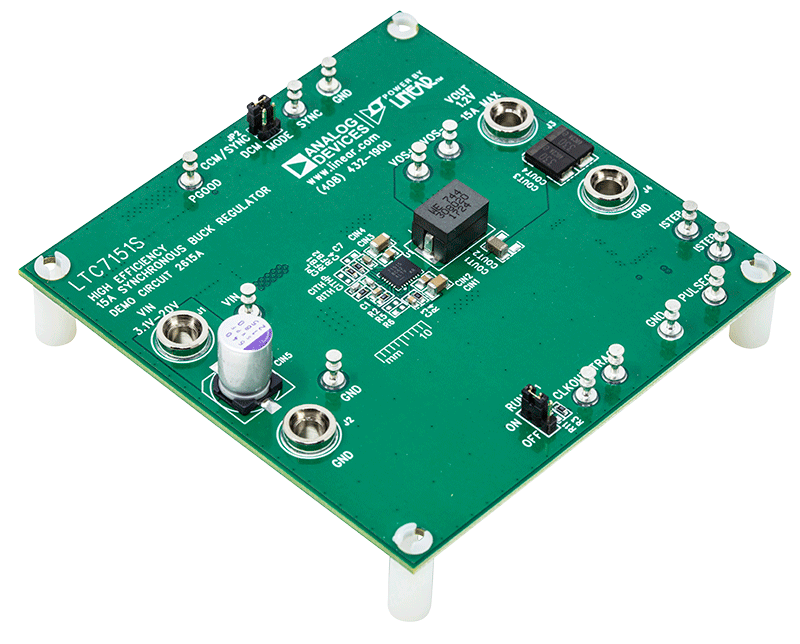

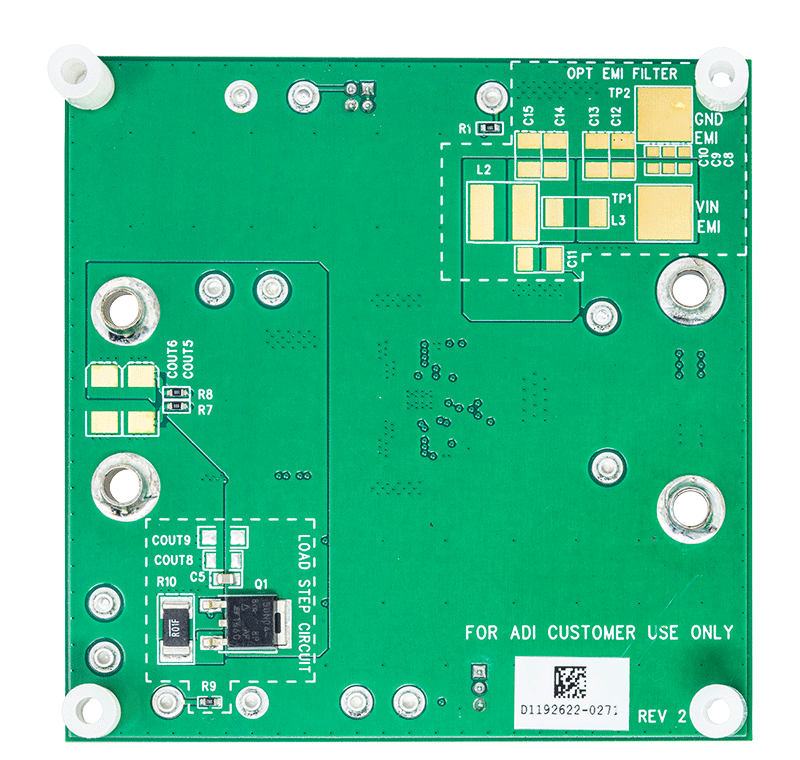

DC2615A Evaluation Board DC2615A Evaluation Board - Top View DC2615A Evaluation Board - Bottom View DC2615A_UG-1381 Application Circuit
