LTC3884
LTC3884-1

新規設計に推奨

1mΩ以下のDCR検出およびデジタル・パワー・システム・マネージメント機能を備えたデュアル出力PolyPhase降圧コントローラ

データシート (Rev. G)
製品セレクション・テーブル
製品モデル
20
1Ku当たりの価格
最低価格：$7.49
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • PMBus/I2C準拠のシリアル・インターフェース
    • 遠隔測定法リードバックにはVIN、IIN、VOUT、IOUT、温度および故障が含まれています。
    • プログラマブル電圧、電流制限、デジタル・ソフトスタート／ストップ、シーケンス、マージング、OV／UV／OC
  • 1mΩ以下のDCR電流検出
  • デジタル調整が可能なループ補償パラメータ
  • 全温度範囲での出力電圧精度：±0.5%
  • 統合化された入力電流検出アンプ
  • ECCおよび故障ログ機能を備えた内蔵EEPROM
  • NチャンネルMOSFETゲート・ドライバを内蔵（LTC3884）

電力変換

  • 広いVIN範囲：4.5V～38V
  • VOUT範囲：0.5V～3.5V（低DCR設定あり）、0.5V～5.5V（低DCR設定なし）
  • 最大6相の高精度PolyPhase®電流共有
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
LTC3884
LTC3884-1
1mΩ以下のDCR検出およびデジタル・パワー・システム・マネージメント機能を備えたデュアル出力PolyPhase降圧コントローラ

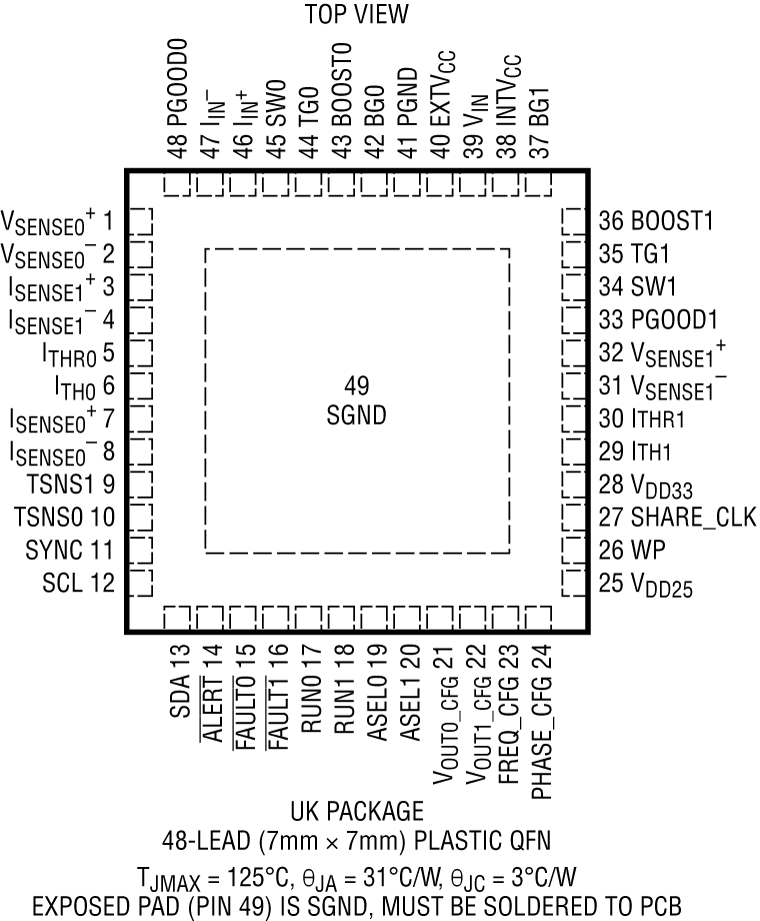

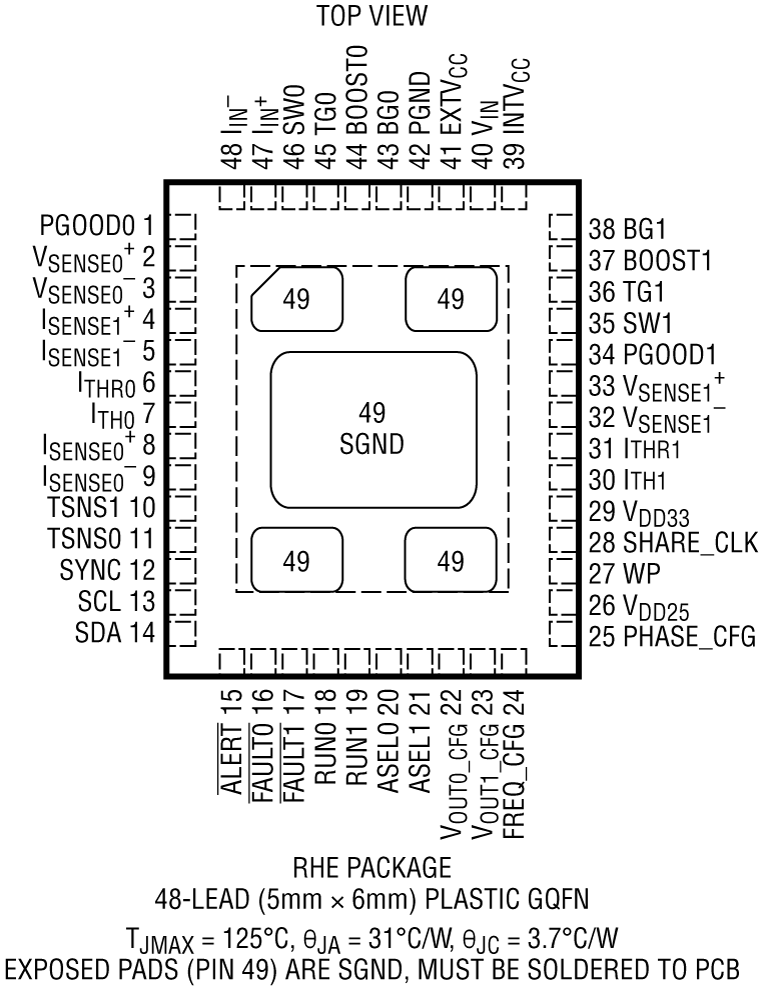

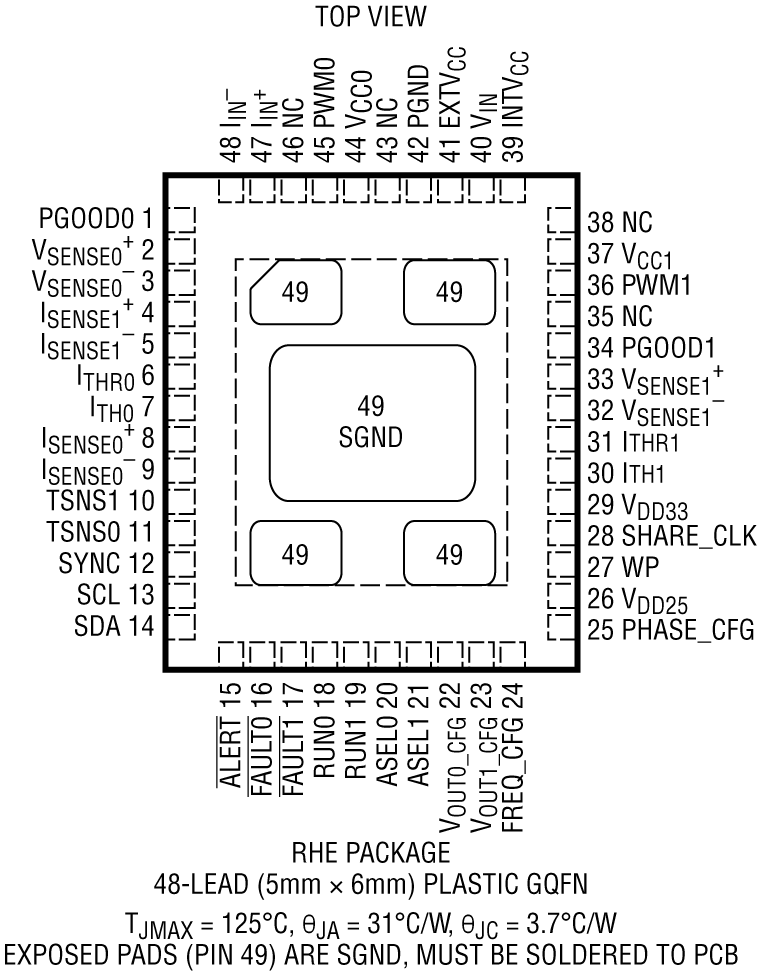

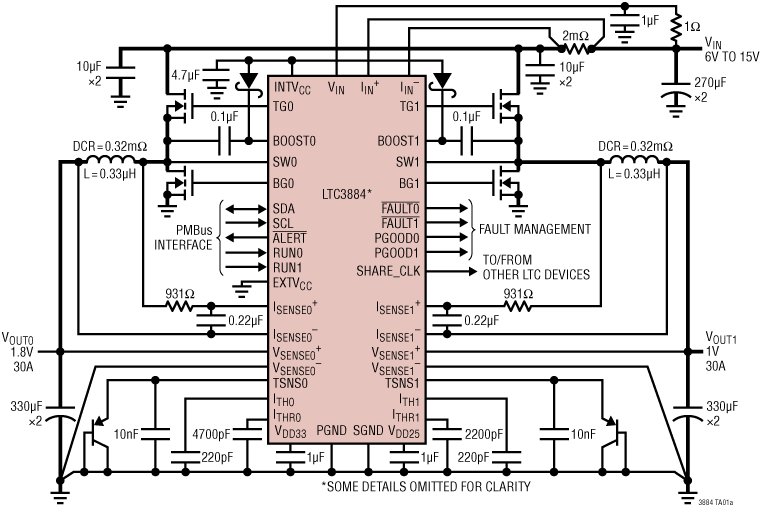

LTC3884/LTC3884-1 Application Circuit LTC3884/LTC3884-1 Pin Configuration LTC3884/LTC3884-1 Pin Configuration LTC3884/LTC3884-1 Pin Configuration LTC3884/LTC3884-1 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 6

アプリケーション・ノート 7

情報 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2975
新規設計に推奨 入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3884
  • LTC3884-1

LTpowerCAD 3

IBISモデル 1

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2605A

LTC3884ERHE-1, LTC3874EUF-1 Polyphase Single 120A Output Synchronous Buck Converter with Power System Management

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2605A is a high efficiency, high density, single-output buck converter with 7V to 14V input range. The output voltage is adjustable from 0.5V to 1.5V, and can supply up to 120A of load current with a 1V output. The demo board features the LTC3884-1paired with a slave controller LTC3874-1 to provide a 4-phase buck converter solution. The LTC3884-1 is a dual output poly phase step-down controller for ultra-low DCR sensing with digital power system management. The LTC3874-1 is a dual PolyPhase® current mode synchronous stepdown slave controller. Please see LTC3884-1 data sheet for more detailed information.

eval board
schematic 2
DC2084A

LTC3884EUK/LTC3874EUFD Demo Board | PolyPhase Digital PSM Buck with Sub-mΩ DCR Sensing Plus Two Slave Controllers, 10V ≤ VIN ≤ 14V, VOUT = 0.5V to 1.5V @ 240A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2084A is a high efficiency, high density, single-output step-down solution featuring the LTC3884 and two LTC3874's. The LTC3884 is a dual output PolyPhase® step-down controller with ultralow DCR sensing and digital power system management. The LTC3874 is a PolyPhase step-down synchronous slave controller also with sub-milliohm DCR Sensing. The combination provides a circuit with a 10V to 14V input voltage range that can supply up to 240A of output current. The default output voltage is 1V, but can be set from 0.5V to 1.5V.


The DC2084A powers up to default settings and produces power based on configuration resistors or with its non-volatile memory without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay® and use LTC’s I2C/SMBus/PMBus dongle DC1613A to connect to the board.

eval board
schematic 3
DC2298A

LTC3884 Demo Board I Programming Clamshell Socketed Demo Board

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2298A contains the circuitry needed to program and verify the EEPROM of the LTC3884 in the UK package and that is its only purpose. The DC2298A is shipped with a LTC3884 installed in the clamshell style programming socket and its EEPROM contains the factory default configuration. The LTpowerPlay® #.proj file that corresponds to the factory default can be found in the GUI.

eval board
schematic 4
DC2283A

LTC3884EUK Demo Board | LTC3884(×2) 4-Phase PMBus Buck, 7V ≤ VIN ≤ 14V; 0.5V ≤ VOUT ≤ 1.5V @ 160A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2283A is a high efficiency, high density, single-output Buck converter with 7V to 14V input range. The output voltage is adjustable from 0.5V to 1.5V, and can supply up to 160A of load current with a 1V output. The demo board offers the option to be configured as a dual-output converter, contact factory for details. VOUT0 can supply a 40A maximum load current and VOUT1 can supply a 120A maximum load current. The demo board features the LTC3884, a dual output poly phase step-down controller for ultra-low DCR sensing with digital power system management. Please see LTC3884 data sheet for more detailed information.

eval board
schematic 5
DC2165A

LTC3884EUK Demo Board | Dual PMBus Buck, 4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V to 1.8V @ 30A

今すぐ購入 詳細を表示

製品詳細

LTC3884EUK Demo Board | Dual PMBus Buck, 4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V to 1.8V @ 30ADemonstration circuit 2165A is a high efficiency, high density, dual-output buck converter with a 4.5V to 14V input range. The output voltage is adjustable from 0.5V to 5.5V, and each output can supply up to 30A of load current when the output voltage is within a 0.5V to 1.8V range. This demo board features the LTC3884, a dual-output poly phase step-down controller with ultra-low DCR sensing and incorporates digital power system management. The LTC3884 data sheet must be read in conjunction with this demo board manual for this demonstration circuit DC2165A.





eval board
schematic 6
schematic 7
schematic 8
DC2881A-A

LTC7050/LTC3884-1、パワー・システム・マネージメント搭載2相デュアル出力同期整流式降圧コンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2881A-Aは、2相デュアル出力、高効率、高密度で入力範囲7V～14Vの同期整流式降圧コンバータです。各出力は、30Aまでの最大負荷電流を1Vの出力で供給できます。このデモ・ボードは、LTC3884-1コントローラをLTC7050デュアル・スマート電力段と組み合わせて採用し、2相降圧コンバータ・ソリューションを実現しています。LTC3884-1は、デジタル・パワー・システム・マネージメントを搭載したデュアル出力多相降圧コントローラです。LTC7050はデュアル・モノリシック・スマート電力段であり、低抵抗のハーフブリッジ・パワー・スイッチを備えた高速ドライバと包括的なモニタリングおよび保護回路を、電気的および熱的に最適化されたパッケージにすべて内蔵しています。詳細については、LTC3884-1とLTC7050のデータシートを参照してください。

DC2881A-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて（または不揮発性メモリ上の設定を使用して）電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

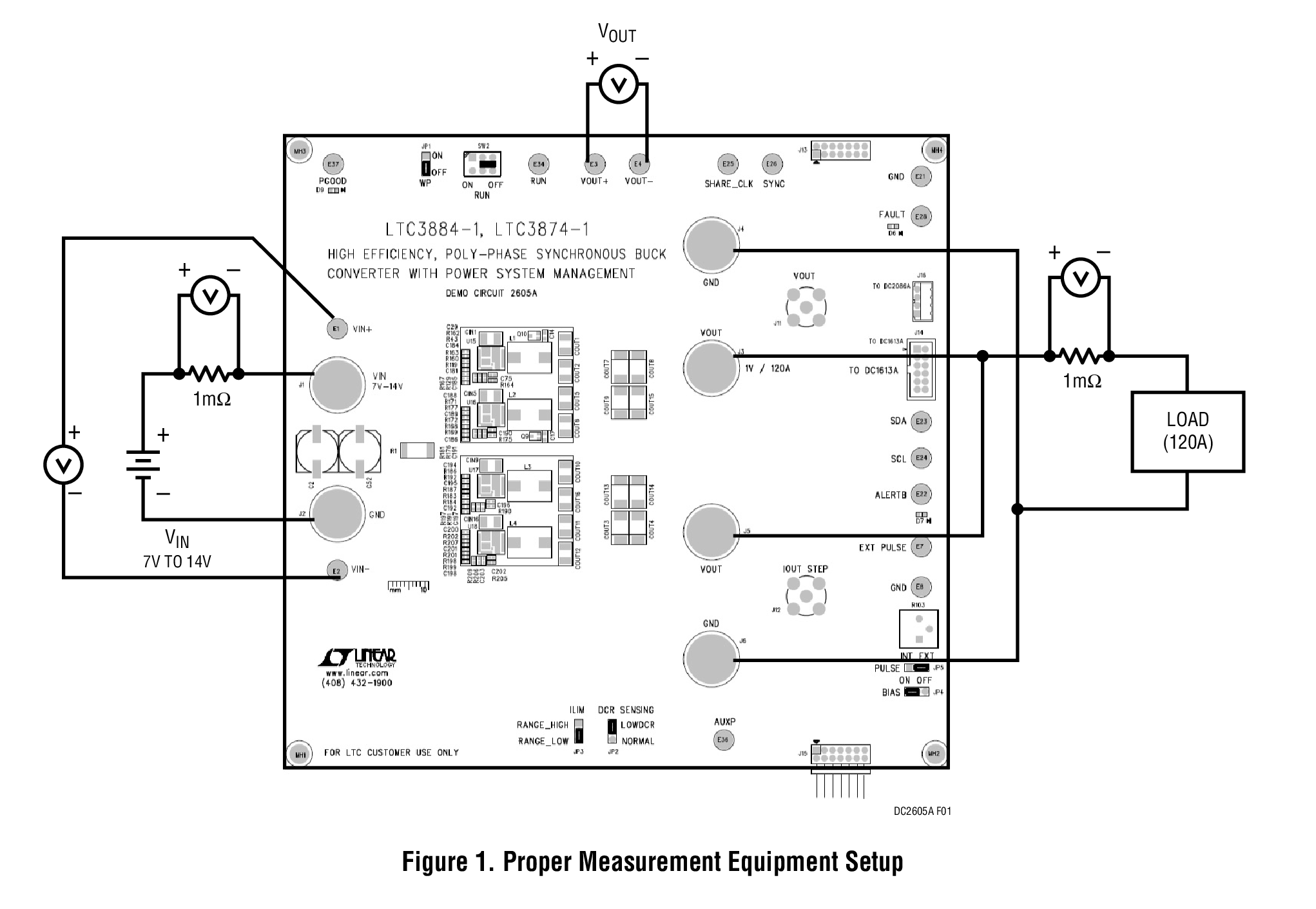

DC2605A
LTC3884ERHE-1, LTC3874EUF-1 Polyphase Single 120A Output Synchronous Buck Converter with Power System Management
DC2605
DC2084A
LTC3884EUK/LTC3874EUFD Demo Board | PolyPhase Digital PSM Buck with Sub-mΩ DCR Sensing Plus Two Slave Controllers, 10V ≤ VIN ≤ 14V, VOUT = 0.5V to 1.5V @ 240A
DC2084A Demo Board Schematic Image
DC2298A
LTC3884 Demo Board I Programming Clamshell Socketed Demo Board

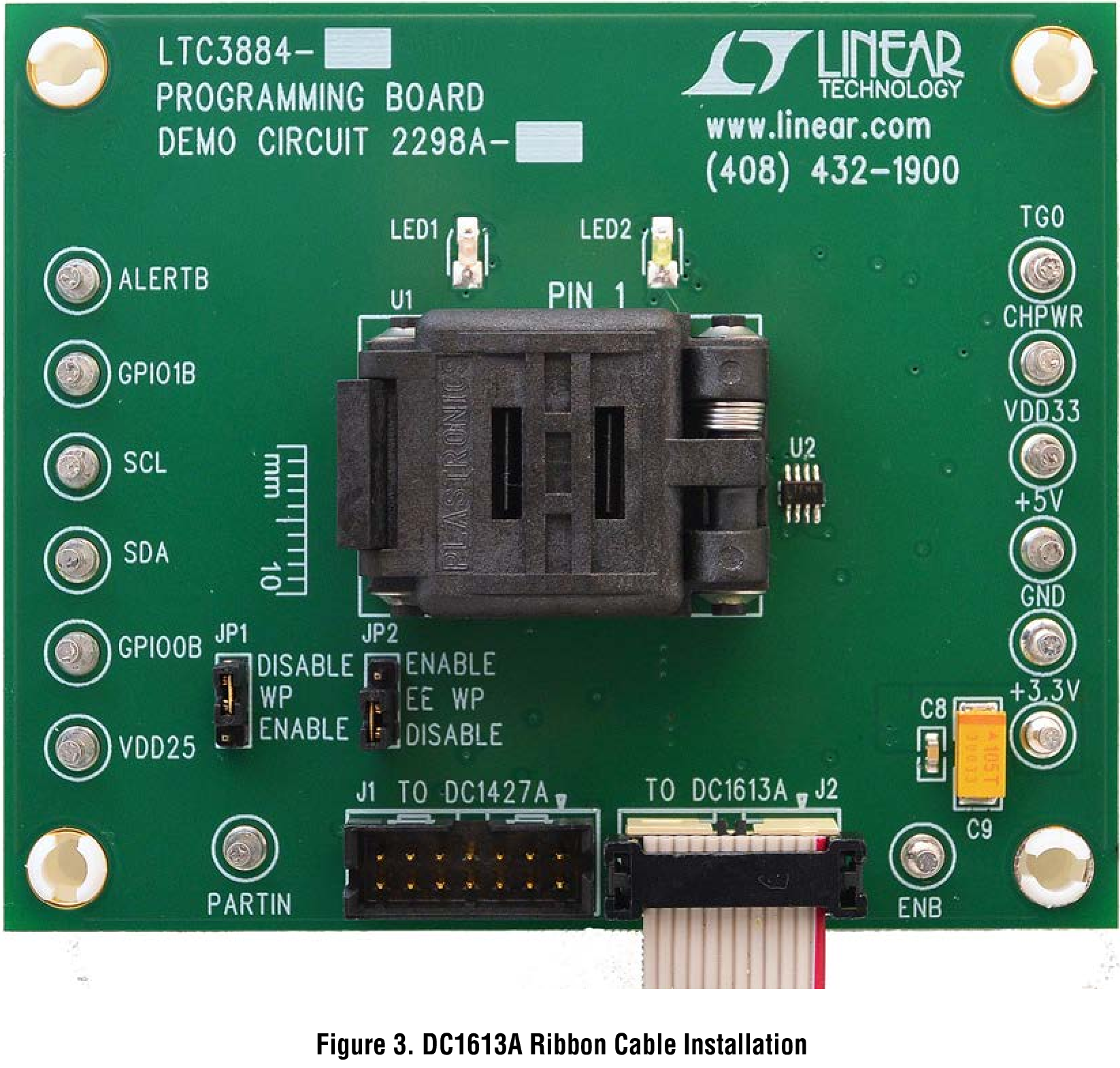

DC2298A Demo Board Image
DC2283A
LTC3884EUK Demo Board | LTC3884(×2) 4-Phase PMBus Buck, 7V ≤ VIN ≤ 14V; 0.5V ≤ VOUT ≤ 1.5V @ 160A

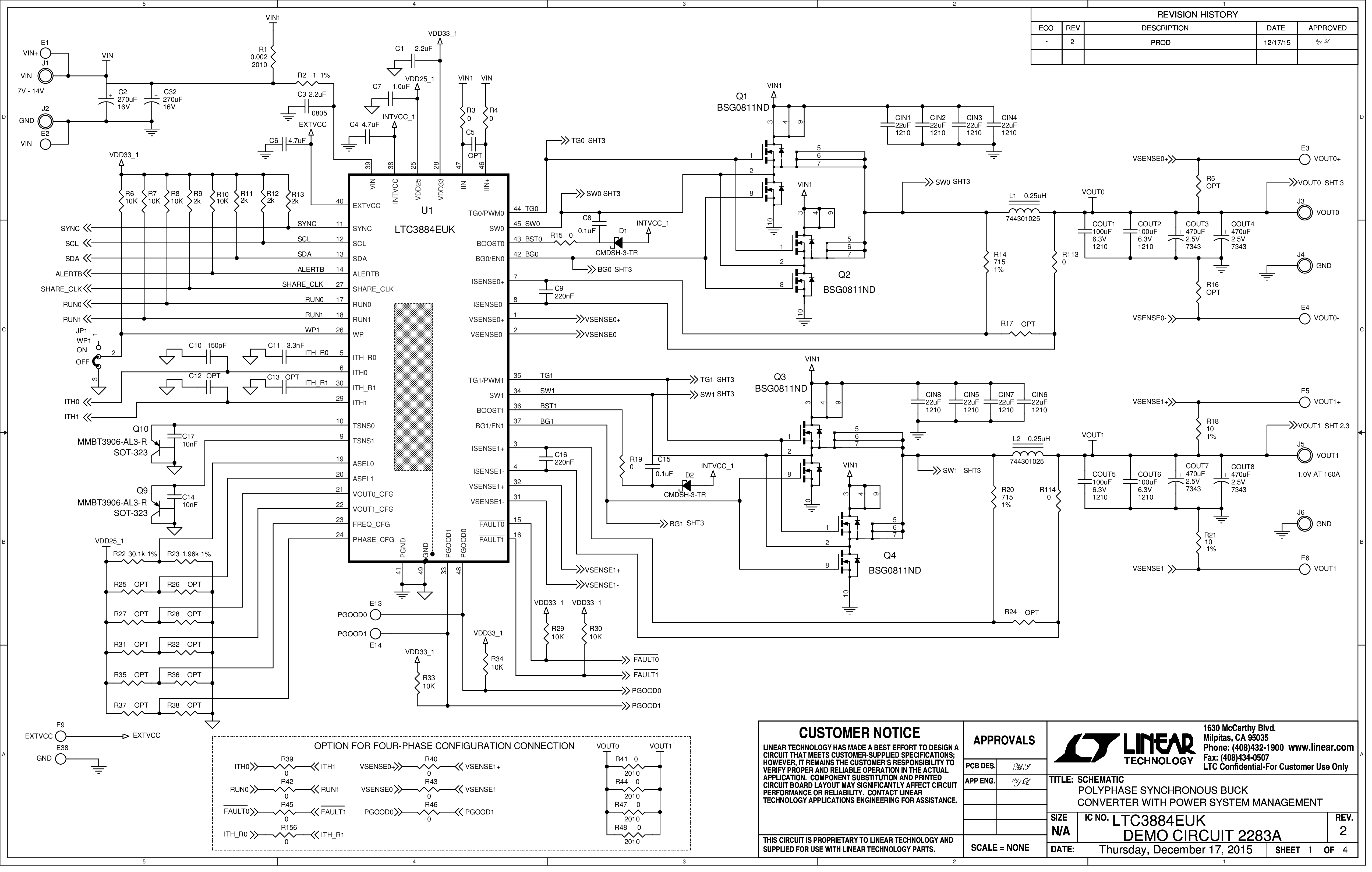

DC2283A - Schematic
DC2165A
LTC3884EUK Demo Board | Dual PMBus Buck, 4.5V ≤ VIN ≤ 14V, VOUT0/VOUT1 = 0.5V to 1.8V @ 30A

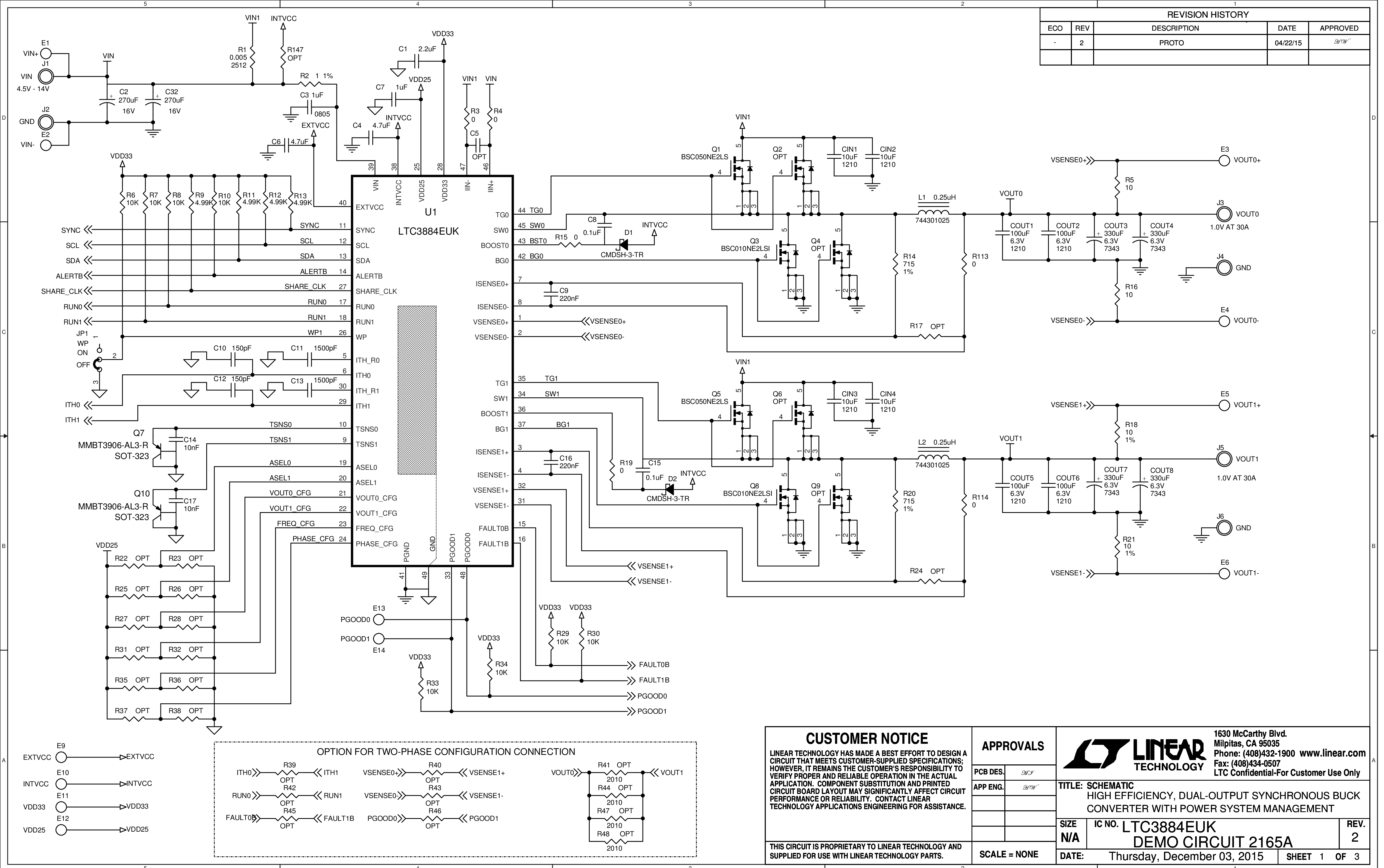

DC2165A - Schematic
DC2881A-A
LTC7050/LTC3884-1、パワー・システム・マネージメント搭載2相デュアル出力同期整流式降圧コンバータ
DC2881A-A Evaluation Board DC2881A-A Evaluation Board - Top View DC2881A-A Evaluation Board - Bottom View

リファレンス・デザイン

Full Power Management (-L Devices)​
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
Versal Premium Circuits from the Lab®

Non-Hardware Verified Design

詳細なリファレンス・デザインを表示

機能と利点

  • Xilinx Versal™ Premium series solves a broad range of industry-specific problems with performance and flexibility. Core use cases include storage acceleration, data center network acceleration, 5G xHaul and Passive optical networks.

  • Analog Devices, Inc. supports power delivery solutions for the Versal Premium Platform. Monolithic solutions are used on the Versal Premium Platform to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3884-1
    • LTC7051
    • ADP5056
    • LTC7132
    • ADP2389
    • ADP5052
    • ADP5054
    • LTC7150S
    • LTC7151S
Versal Premium
Non-Hardware Verified Design
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
