LTM4700

新規設計に推奨

デジタル電源システム管理機能を備えたデュアル50A またはシングル100A µModuleレギュレータ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$114.48
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 制御、補償、監視用のデジタル・インターフェースを備えたデュアル50Aまたはシングル100Aのデジタル調整可能出力。
  • 広い入力電圧：4.5V ~ 16V
  • 出力電圧範囲：0.5V ~ 1.8V
  • 最高 90% 全負荷効率：100Aで12VIN ~ 1VOUT
  • 温度範囲内での最大DC出力誤差：±0.5%
  • 電流リードバック精度（25°C ~ 125°C）：±3%
  • 統合化された入力電流検出アンプ
  • PMBus準拠のI2Cシリアル・インターフェース：400kHz
  • 最大125Hzのテレメトリ・ポーリング・レートをサポート
  • 16ビット∆Σ ADC内蔵
  • 一定周波数電流モード制御
  • 複数のモジュールでの並列動作および電流共有
  • BGAパッケージ：15mm × 22mm × 7.87mm
  • 読み込み可能データ：
    • 入力および出力電圧、電流および温度
    • ピーク値、稼働時間、フォルト、警告
    • ECCを使用した内部 EEPROM およびフォールト・ロギング
  • 書き込み可能なデータと設定可能なパラメータ：
    • 出力電圧、電圧シーケンシングおよびマージニング
    • デジタル・ソフト・スタート/ストップ・ランプ
    • アナログ・ループ補償の最適化
    • OV/UV/OT、UVLO、周波数および位相
LTM4700
デジタル電源システム管理機能を備えたデュアル50A またはシングル100A µModuleレギュレータ
LTM4700 Application Circuit LTM4700 Pin Configuration LTM4700 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 4

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

LTspice 6

下記製品はLTspiceで使用することが出来ます。:

  • LTM4700

LTpowerCAD 3

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2702A-B

LTM4700デモ・ボード | デジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A µModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモンストレーション回路2702A-Bは、入力範囲が4.5V～16Vのシングル出力、デュアル・フェーズ、高効率、高密度のµModuleレギュレータです。出力電圧は0.5V～1.8Vの範囲で調整可能で、最大100Aの負荷電流を供給できます。このデモ・ボードには、デジタル・パワー・システム・マネージメント機能を持つデュアル50Aまたはシングル100Aの降圧レギュレータである、LTM4700 µModuleレギュレータが搭載されています。詳細についてはLTM4700のデータシートを参照してください。

DC2702A-Bは起動後、デフォルト設定値に達すると、設定抵抗に基づいて電力を発生するため、シリアル・バス通信を必要としません。これにより、DC/DCコンバータの評価が容易になります。このデバイスの多彩なパワー・システム・マネージメント機能を詳しく調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続してください。LTpowerPlayを使用すると、デバイスをその場で再設定し、その設定をEEPROMに保存することや、電圧、電流、温度、故障状態などの遠隔測定データを確認することができます。

eval board
schematic 2

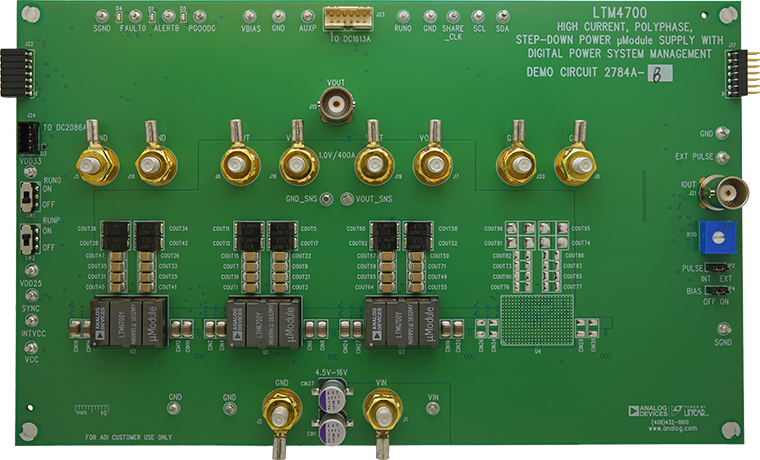

DC2784A-B

デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 3、300A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784A-Bは、高効率、高密度µModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから1.8Vの範囲で調整可能で、300Aの最大負荷電流を供給できます。このデモ用ボードには、3つのLTM4700 µモジュール・レギュレータが備わっています。このレギュレータは、デジタル・パワー・システム・マネージメントを備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700データシートを参照してください。

DC2784A-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 3

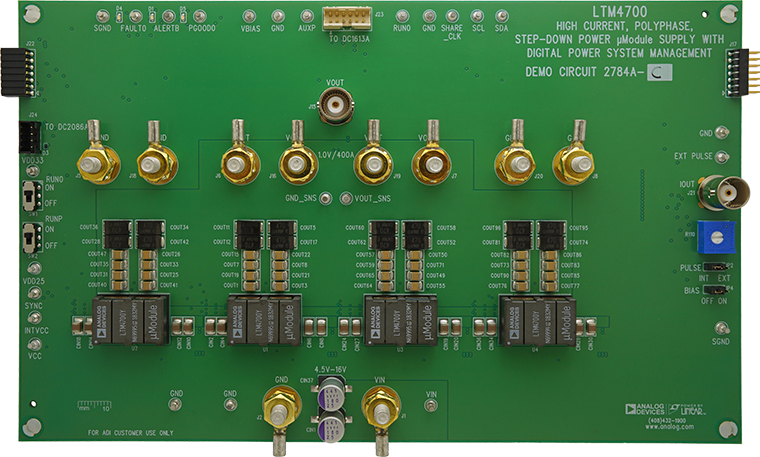

DC2784A-C

デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 4、400A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784A-Cは、高効率、高密度µModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから1.8Vの範囲で調整可能で、400Aの最大負荷電流を供給できます。このデモ用ボードには、4つのLTM4700 µモジュール・レギュレータが搭載されています。このレギュレータは、デジタル・パワー・システム・マネージメントを備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700データシートを参照してください。

DC2784A-Cは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 4

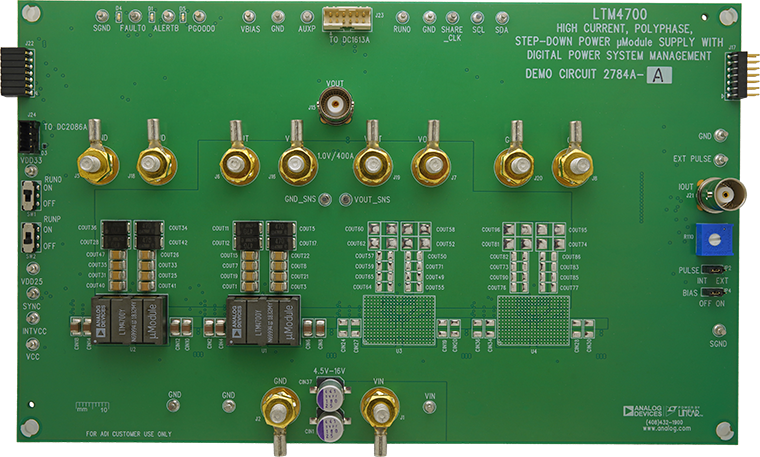

DC2784A-A

デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 2、200A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784A-Aは、高効率、高密度µModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから1.8Vの範囲で調整可能で、200Aの最大負荷電流を供給できます。このデモ用ボードには、2つのLTM4700 µモジュール・レギュレータが搭載されています。このレギュレータは、デジタル・パワー・システム・マネージメントを備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700データシートを参照してください。

DC2784A-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 5
DC2702A-A

デジタル電源システム管理を備えた LTM4700EY デュアル 50A またはシングル 100A μModule レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路 2702A-A は、デュアル出力の高効率、高密度 µModule® レギュレータで、入力範囲は 4.5V ~ 16V です。各出力は、最大 50A の負荷電流を供給できます。このデモ用ボードには、LTM4700 µモジュール・レギュレータが備わっています。このレギュレータは、デジタル・パワー・システム・マネージメントを備えたデュアル 50A またはシングル 100A 降圧レギュレータです。詳細については、LTM4700 データシートを参照してください。

DC2702A-A は、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DC コンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUI ソフトウェア LTpowerPlay® を PC にダウンロードし、ADI の I2C/SMBus/PMBus ドングル DC1613A を使用してボードに接続します。LTpowerPlay を使用すると、部品を随時再設定したり、設定を EEPROM に保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 6
schematic 7
schematic 8

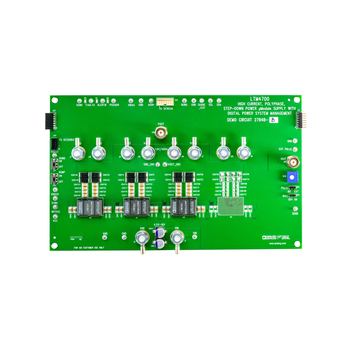

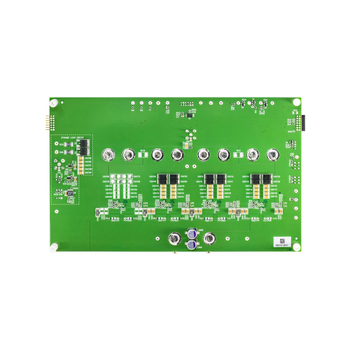

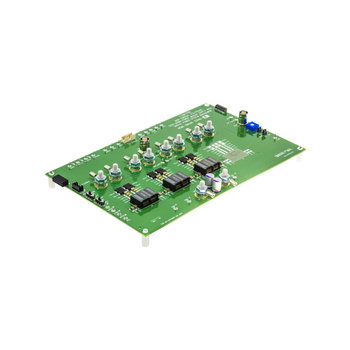

DC2784B-B

デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 3、300A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784B-Bは、高効率、高密度のμModule®レギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5V～1.8Vの範囲で調整可能で、最大300Aの負荷電流を供給できます。このデモ用ボードには、3つのLTM®4700 μModuleレギュレータが備わっています。これはデジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2784B-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTM4700クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。

eval board
schematic 9
schematic 10
schematic 11

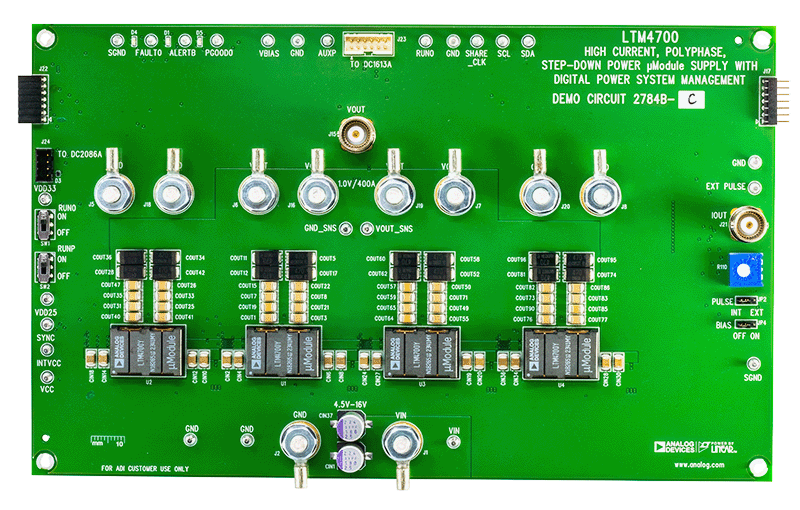

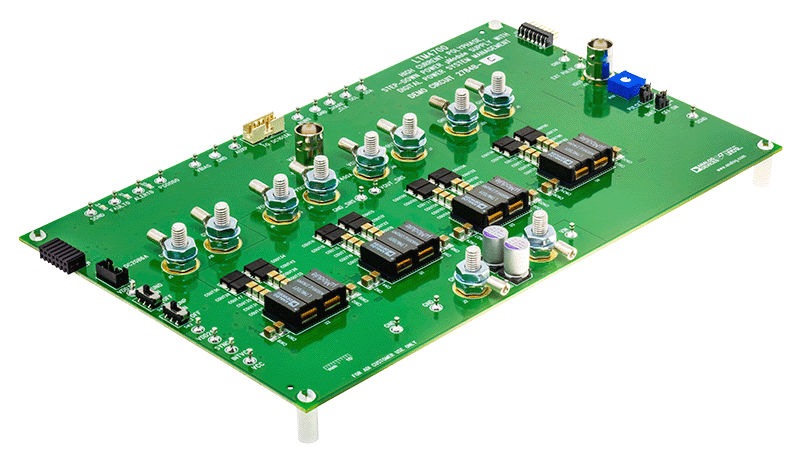

DC2784B-C

LTM4700 | デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 4、400A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784B-Cは、高効率、高密度の μModule®レギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5V～1.8Vの範囲で調整可能で、400Aの最大負荷電流を供給できます。このデモ用ボードには4つのLTM®4700 μModuleレギュレータが搭載されています。これらは、デジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2784B-Cはデフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

GUIのダウンロード

LTpowerPlayからソフトウェアをダウンロードしてください。

LTpowerPlayの詳細と手順については、LTM4700クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。

この回路ボードの設計ファイルが提供されています。

eval board
schematic 12
DC2702B-B

LTM4700 | デジタル・パワー・システム・マネージメント機能を備えたシングル100A μModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2702B-Bは、単一出力2相の高効率、高密度μModule®レギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから1.8Vの範囲で調整可能で、100Aの最大負荷電流を供給できます。DC2702B-Bデモ用ボードには、LTM4700 μModuleレギュレータが搭載されています。LTM4700は、デジタル・パワー・システム・マネージメントを備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2702B-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信なしで設定抵抗に基づいて電力を生成します。この機能により、DC/DCコンバータを簡単に評価できます。LTM4700の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

eval board
schematic 13
DC2702B-A

LTM4700EY | デジタル電源システム管理を備えたデュアル50Aまたはシングル100A μModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2702B-Aは、デュアル出力の高効率、高密度μModule®レギュレータで、入力範囲は4.5V～16Vです。各出力は、最大50Aの負荷電流を供給できます。このデモ用ボードには、LTM4700 μModuleレギュレータが搭載されています。LTM4700は、デジタル・パワー・システム・マネージメントを備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2702B-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定値を表示したりできます。

eval board
schematic 14
schematic 15
schematic 16

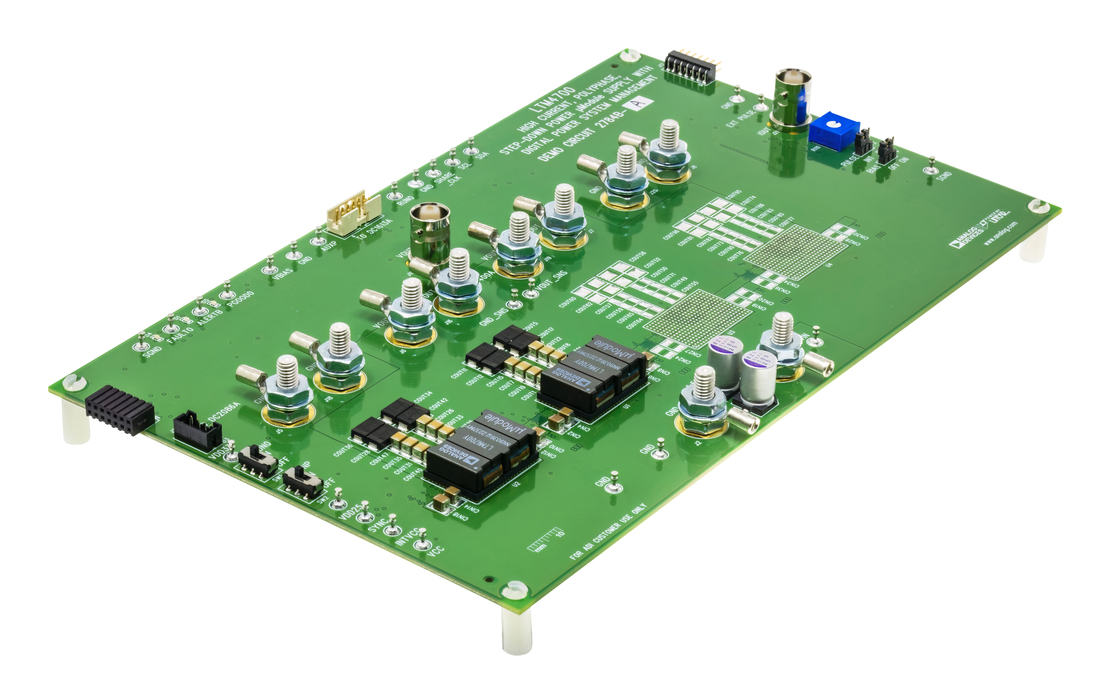

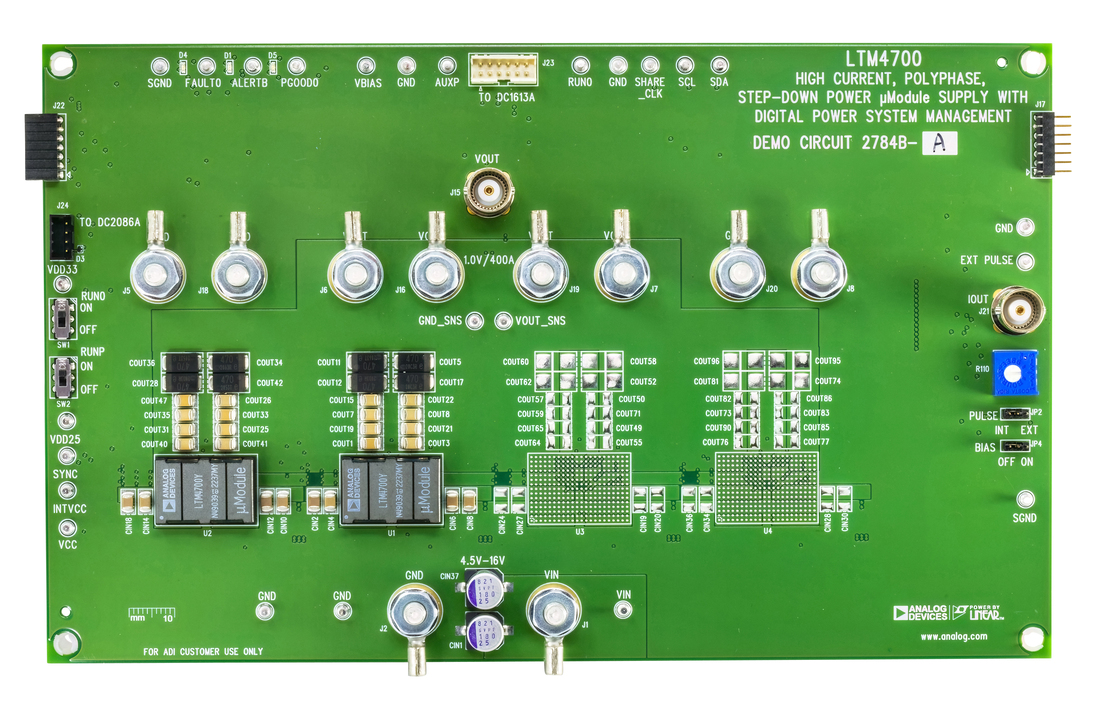

DC2784B-A

LTM4700 | デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 2、200A

今すぐ購入 詳細を表示

製品詳細

デモ回路2784B-Aは、高効率、高密度のμModule®レギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5V～1.8Vの範囲で調整可能で、最大200Aの負荷電流を供給できます。このデモ用ボードには2つのLTM®4700 μModuleレギュレータが搭載されています。これらは、デジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A降圧レギュレータです。詳細については、LTM4700のデータシートを参照してください。

DC2784B-Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、グラフィカル・ユーザ・インターフェース（GUI）ソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、およびフォルト・ステータスの遠隔測定を表示したりできます。

GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTM4700クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。

この回路ボードの設計ファイルが提供されています。
DC2702A-B
LTM4700デモ・ボード | デジタル・パワー・システム・マネージメント機能を備えたデュアル50Aまたはシングル100A µModuleレギュレータ
DC2702A-B Demo Board
DC2784A-B
デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 3、300A
DC2784A-B image
DC2784A-C
デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 4、400A
DC2784A-C image
DC2784A-A
デジタル・パワー・システム・マネージメント機能を備えたLTM4700高電流PolyPhase降圧µModule電源、LTM4700 × 2、200A
DC2784A-A image
DC2702A-A
デジタル電源システム管理を備えた LTM4700EY デュアル 50A またはシングル 100A μModule レギュレータ
eval-image-unavailable
DC2784B-B
デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 3、300A
DC2784B-B Angle evaluation board DC2784B-B Top evaluation board DC2784B-B Bottom evaluation board
DC2784B-C
LTM4700 | デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 4、400A

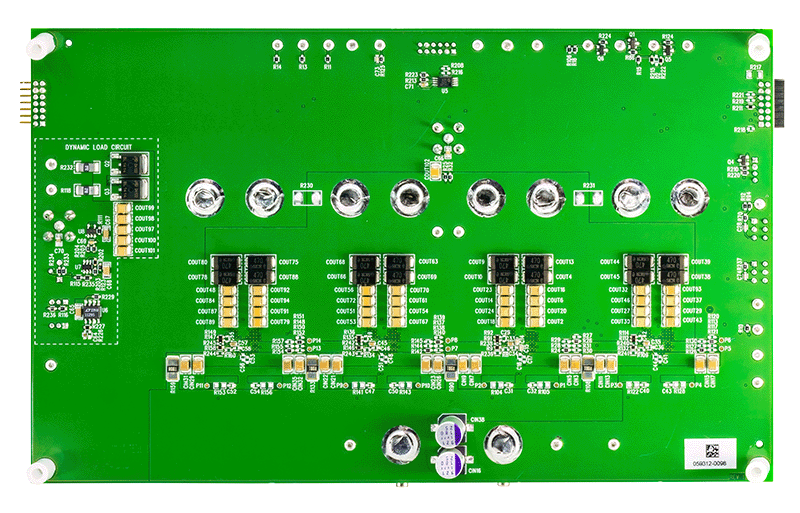

DC2784B-C Board Photo Angle DC2784B-C Board Photo Bottom View DC2784B-C Board Photo Top View
DC2702B-B
LTM4700 | デジタル・パワー・システム・マネージメント機能を備えたシングル100A μModuleレギュレータ

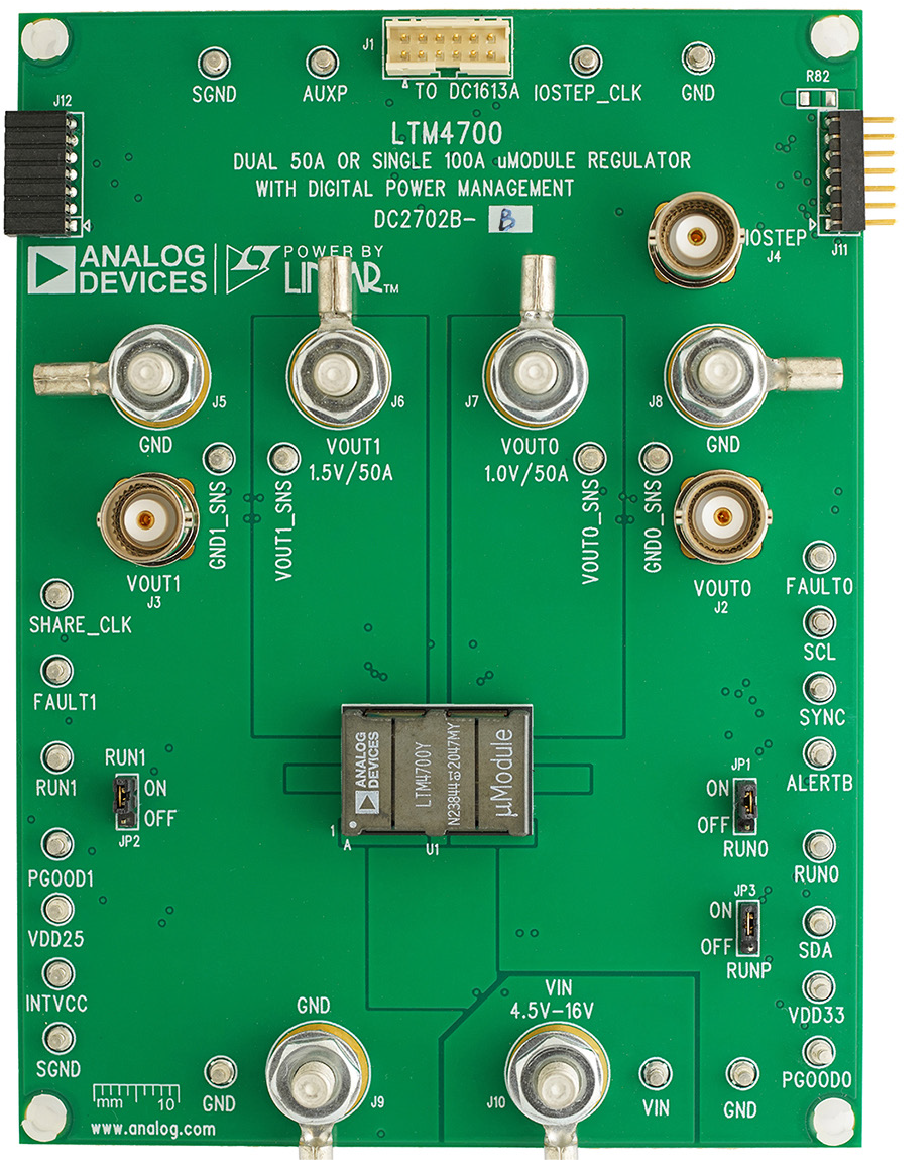

DC2702B-B Evaluation Board - Top View

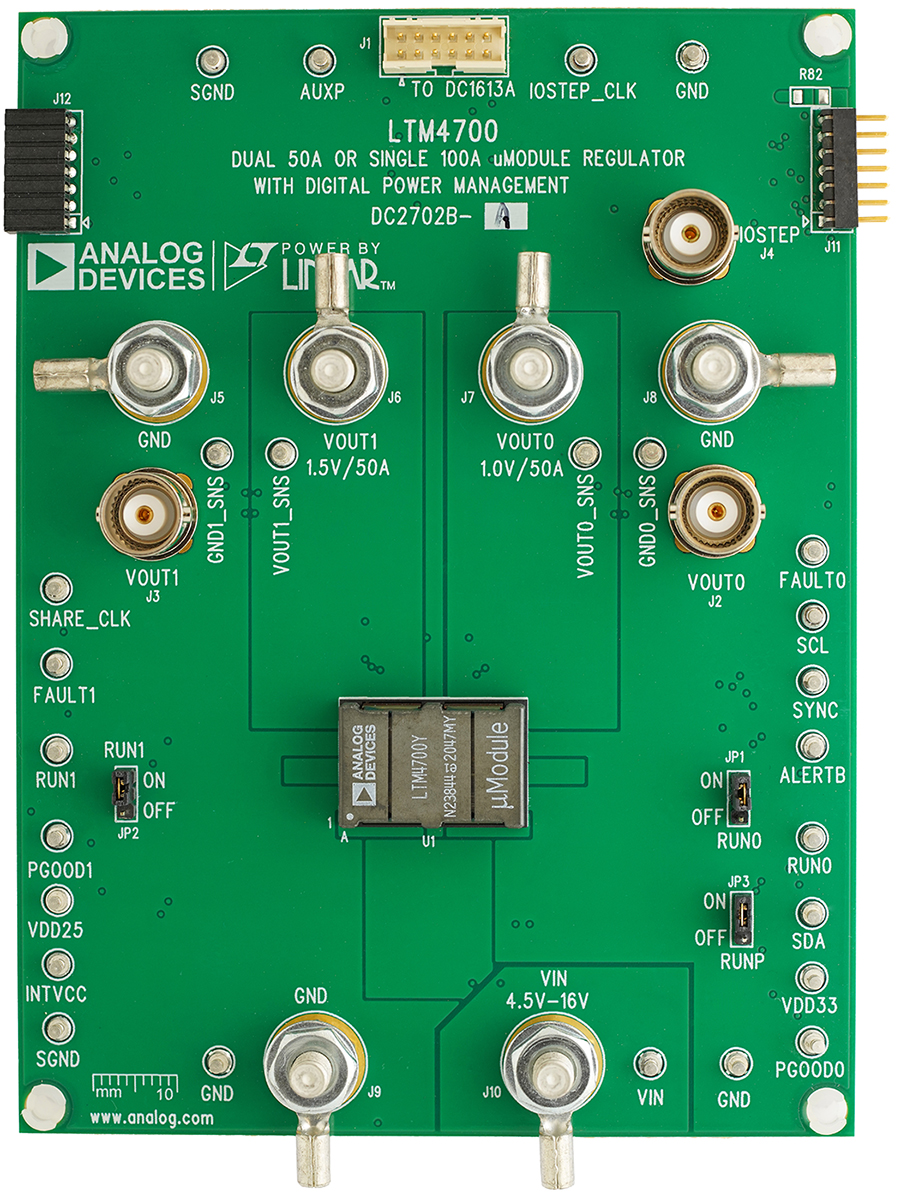

DC2702B-A
LTM4700EY | デジタル電源システム管理を備えたデュアル50Aまたはシングル100A μModuleレギュレータ
DC2702B-A Evaluation Board - Top View
DC2784B-A
LTM4700 | デジタル・パワー・システム・マネージメント機能を備えた高電流PolyPhase®降圧μModule電源、LTM4700 × 2、200A

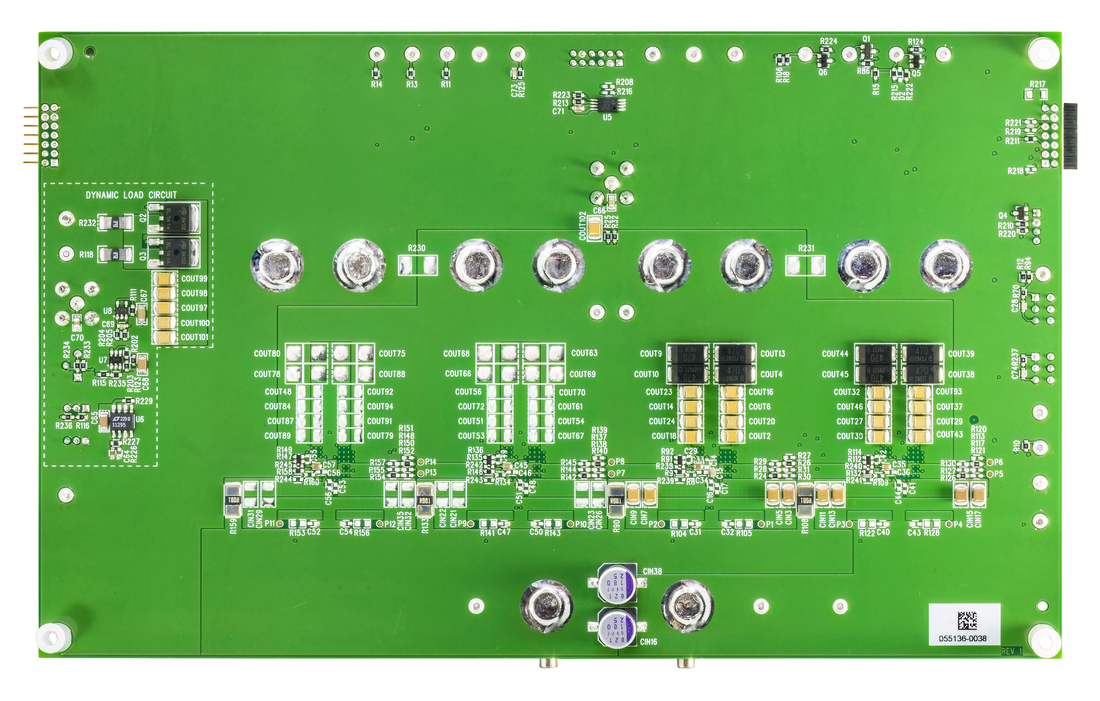

DC2784B-A Board Photo Top View DC2784B-A Board Photo Angle View DC2784B-A Board Photo Bottom View

リファレンス・デザイン

Xilinx VU37P Board
Xilinx VU37P Board
HTG-937 Block Diagram
HTG-937 Actual Power Tree Picture
HTG-937: Xilinx Virtex UltraScale+ ™ VU37P/VU47P HBM Development Board Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

The HTG-937 provides access to large FPGA gate density and 8GB/16GB of high bandwidth memory. It is populated with the Xilinx Zynq Virtex Ultrascale VU37P, or VU47P. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Virtex Ultrascale FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-937 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

HTG-AI & Prime PCIe Express Platform - Top View
HTG-AI & Prime PCIe Express Platform - Top View
HTG-AI & Prime PCIe Express Bottom
Versal VSL1 Power Tree for AI CORE VC1902 & Prime VM1802
HTG-VSL1 Circuits from the Lab®

Versal PRIME /AI PCI Express Platform

詳細なリファレンス・デザインを表示

機能と利点

  • Xilinx Versal™ AI Core and Prime series solves a broad range of industry-specific problems with performance and flexibility. Core use cases  include storage acceleration,  data center network acceleration, 5G xHaul and Passive optical networks.

  • The HTG-VSL1 AI Core and Prime PCIe express platform allows easy and versatile functional expansion through two Vita 57.4 compliant High-Pin-Count  FMC+ ports and one high-speed AcceleRate® port.

  • Analog Devices, Inc. supports power delivery solutions for the HTG-VSL1 for the Versal AI Core and Versal Prime PCIe express platform. DC/DC μModule regulators are used on the HTG-VSL1 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power DC DC Modules include:

    • LTM4700 is a Dual 50A or Single 100A μModule Regulator with Digital Power System Management, PMBus
    • LTM4638 is a 15A Step-Down DC/DC μModule Regulator
    • LTM4625 is a 5A Step-Down DC/DC μModule Regulator
    • LTM4632 is a Triple Output, Step-Down μModule Regulator for DDR-QDR4 Memory
    • LTC2937 is a Programmable Six Channel Sequencer and Voltage Supervisor with EEPROM
Stratix 10 GX PCIE FPGA Development Kit
Stratix 10 GX PCIE FPGA Development Kit
Stratix 10 GX PCIE FPGA Development Kit Block Diagram
Stratix 10 GX PCIE FPGA Development Kit (Recommended Simplified Power Tree: 12Vin to required I/O voltages)
Stratix 10 GX PCIE FPGA Development Kit (Actual Power Tree representative of components used on board)
Intel Stratix 10 FPGA PCIe Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
Stratix 10 GX Signal Integrity Development Kit
Stratix 10 GX Signal Integrity Development Kit
Stratix 10 GX Signal Integrity Development Kit Block Diagram
Stratix 10 GX Signal Integrity Development Kit (Actual Power Tree representative of components used on board)
Stratix 10 GX Signal Integrity Development Kit (updated alternate Simplified Power Tree: 12Vin to required I/O voltages)
Stratix 10 GX Signal Integrity Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX SI development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations for an alternate power tree that allows for direct power conversion from 12V input is provided below.
agilex7 alternative umodule
agilex7 alternative umodule

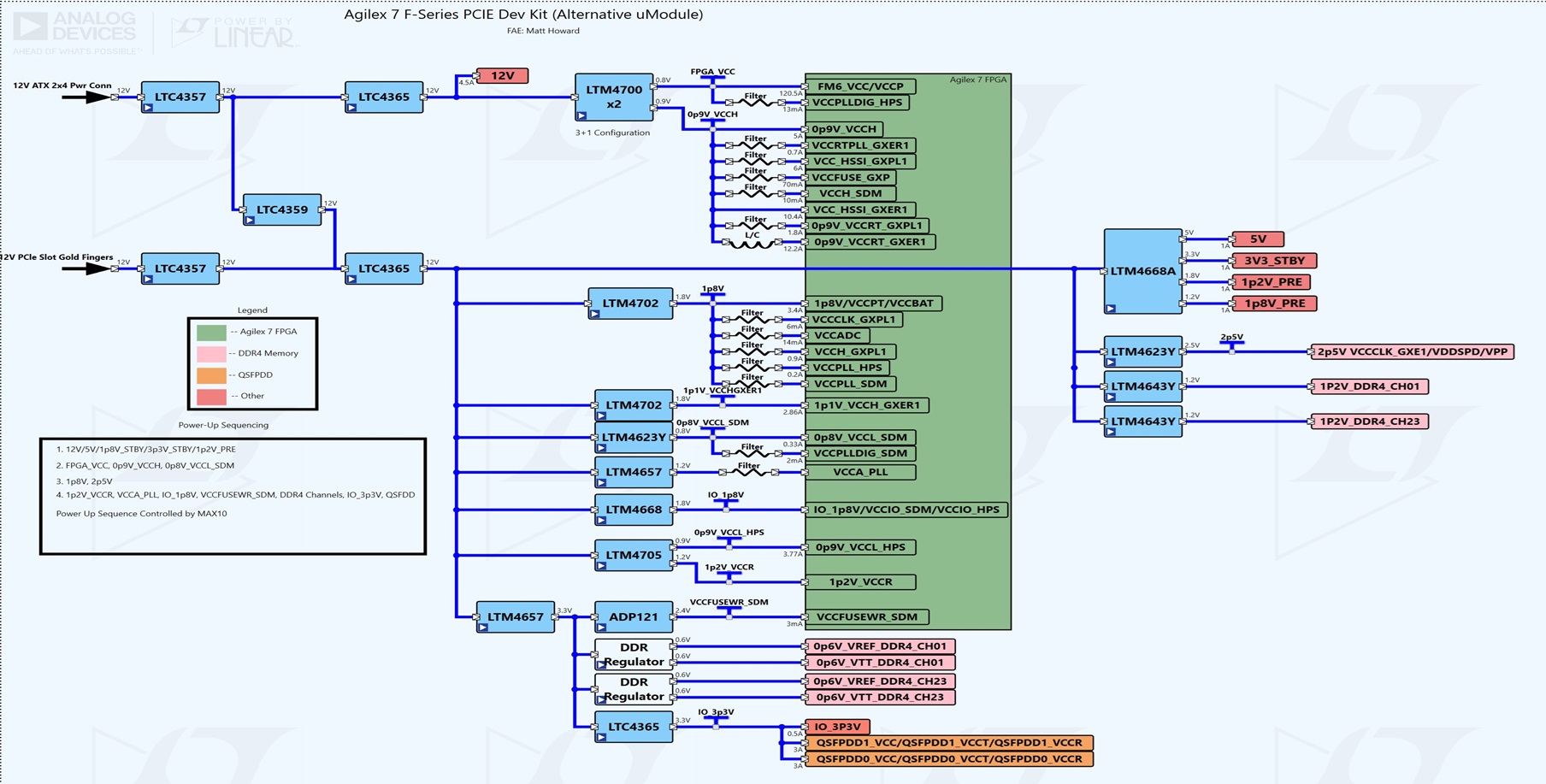

Intel Agilex 7 FPGA Fシリーズ開発キット（代替µModule） Circuits from the Lab®
