LT3085

新規設計に推奨

抵抗1本で調整可能な500mA、低損失レギュレータ

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
14
1Ku当たりの価格
最低価格：$2.10
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力を並列接続できるため、高電流と熱の分散が可能
  • 出力電流：500mA
  • 1本の抵抗で出力電圧を設定
  • SETピン電流の初期精度：1%
  • 0Vまで調整可能な出力電圧
  • 温度に対して一定の電流制限
  • 低出力ノイズ：40μVRMS（10Hz～100kHz）
  • 広い入力電圧範囲：1.2V～36V
  • 低損失電圧：275mV
  • <1mVのロード・レギュレーション
  • <0.001%/Vのライン・レギュレーション
  • 最小負荷電流：0.5mA
  • 最小2.2μFのセラミック出力コンデンサで安定
  • フォールドバック付き電流制限および過温度保護機能

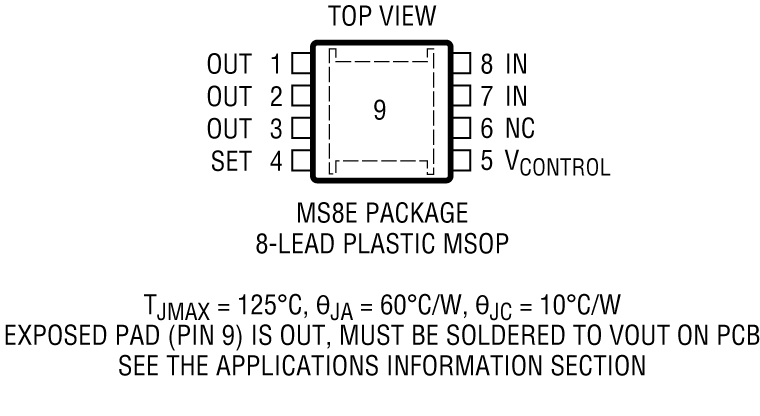

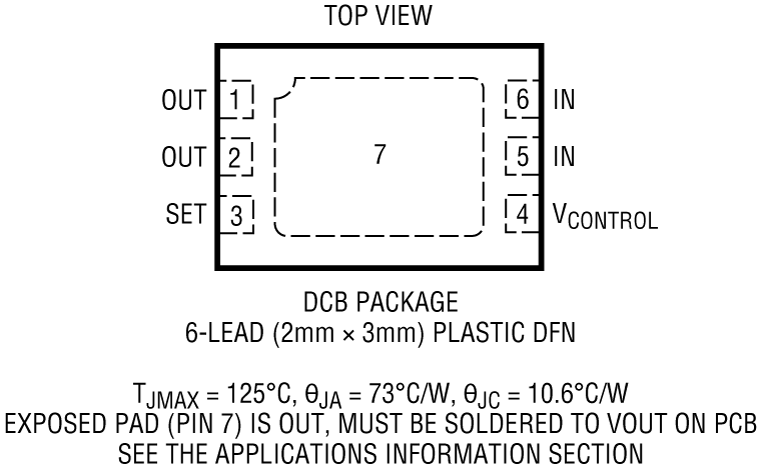

  • 8ピンMSOPおよび6ピン2mm×3mm DFNパッケージ
LT3085
抵抗1本で調整可能な500mA、低損失レギュレータ

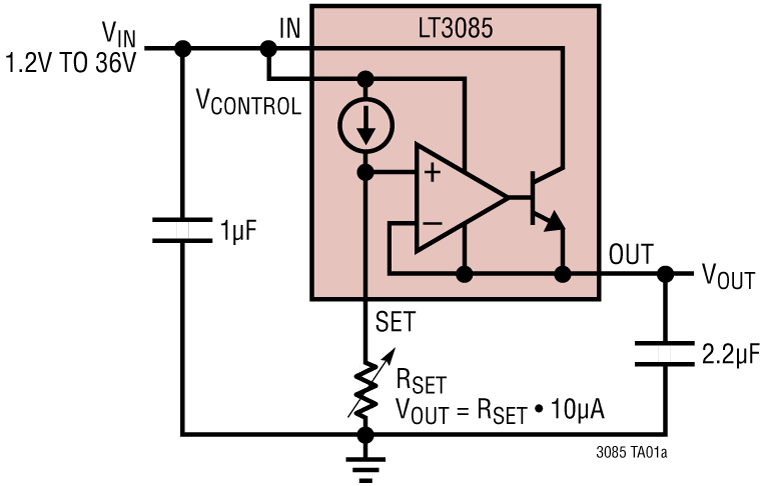

Variable Output Voltage 500mA Supply Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリコン発振器 1
LTC6902
製造中 スペクトラム拡散周波数変調機能を搭載したマルチフェーズ発振器
デジタル温度センサー 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
マルチチャンネル電圧出力D/Aコンバータ 1
LTC2655
製造中 最大10ppm/°Cのリファレンスを内蔵したクワッド16ビット/12ビット・レール・トゥ・レールI2C DAC
正電圧のリニア電圧レギュレータ（LDO） 1
LT1763
新規設計に推奨 500mA、低ノイズ、LDOマイクロパワー・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3085
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1401A

LT3085EDCB Demo Board | Single Resistor, Low Dropout Regulator, 1.7V ≤ VIN ≤ 25V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V/Adjustable @ 500mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1401A is an adjustable 500mA linear regulator featuring the LT3085. Architected as a precision current source and voltage follower, the LT3085 can be used in many applications requiring up to 500mA output current, adjustability down to 0V at the output and no heat sink. The device brings out the collector of the pass transistor to allow low dropout operation when used with multiple supplies. The demo board operates with an input voltage range from 1.7V to 25V (the maximum output voltage is limited by the output capacitor's voltage rating) and provides a jumper-selectable output voltage of 1.2V, 1.8V, 2.5V, 3.3V, 5V or a user-defined value.


For the LT3085 to regulate properly, the voltage on the control pin (VCONTROL) must be more than approximately 1.2V greater than the output voltage.






DC1401A
LT3085EDCB Demo Board | Single Resistor, Low Dropout Regulator, 1.7V ≤ VIN ≤ 25V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V/Adjustable @ 500mA

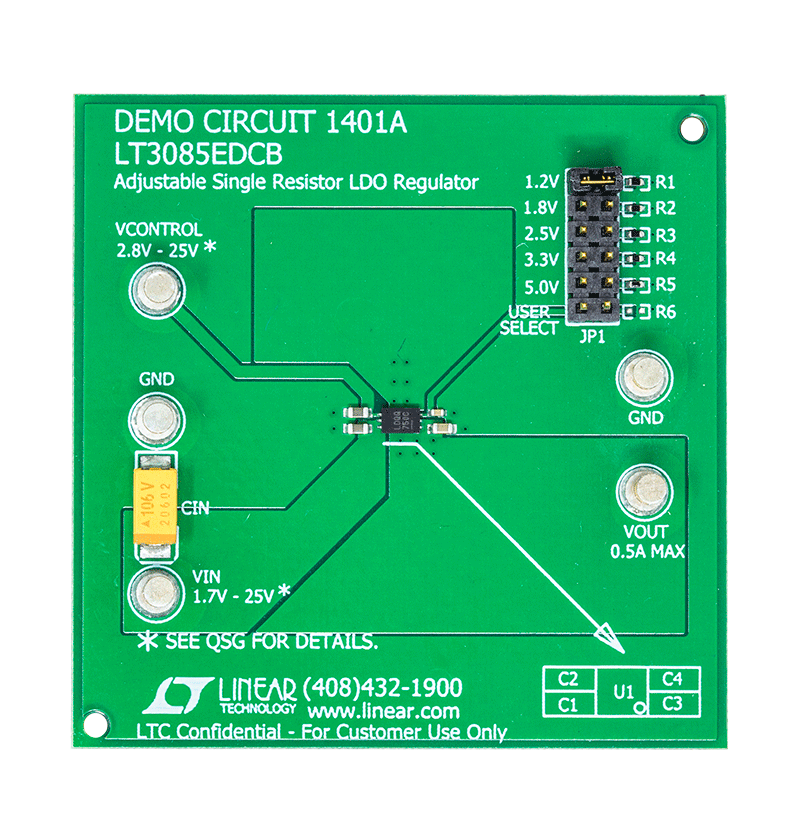

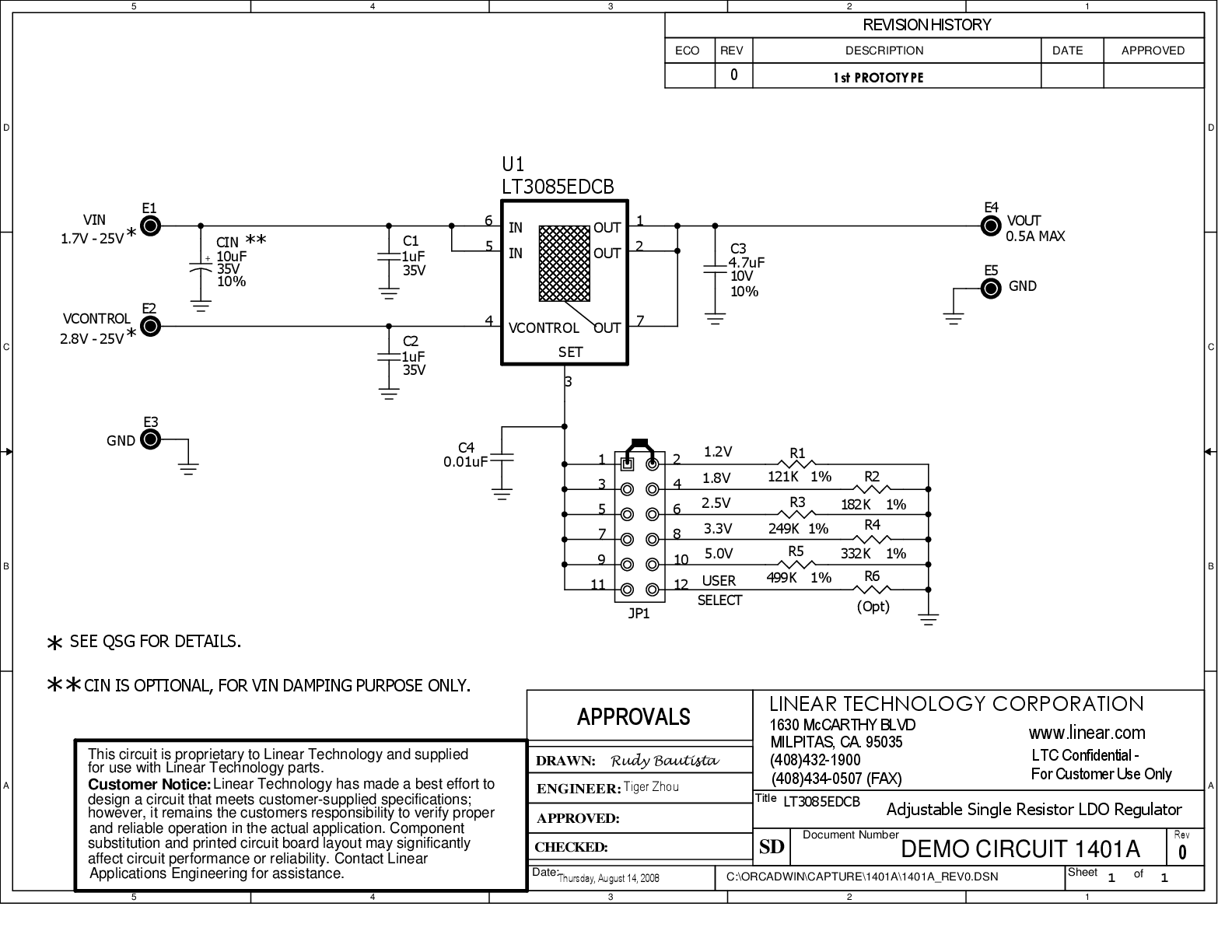

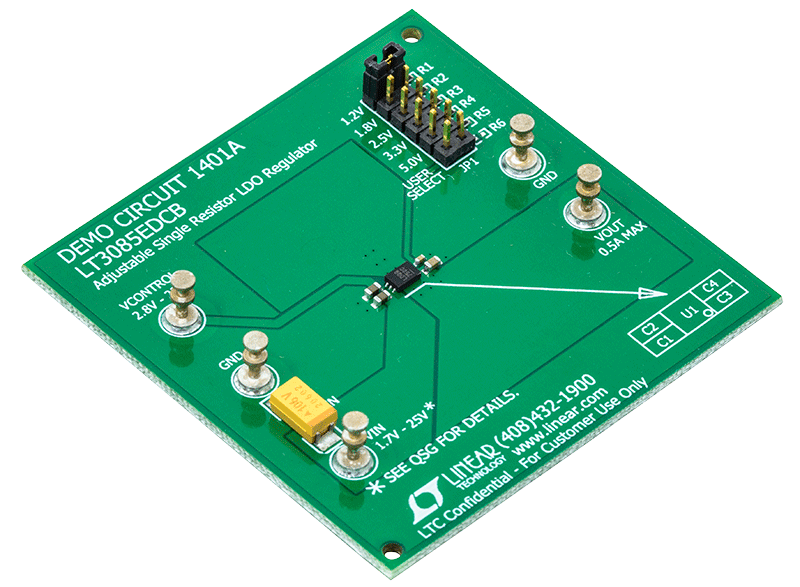

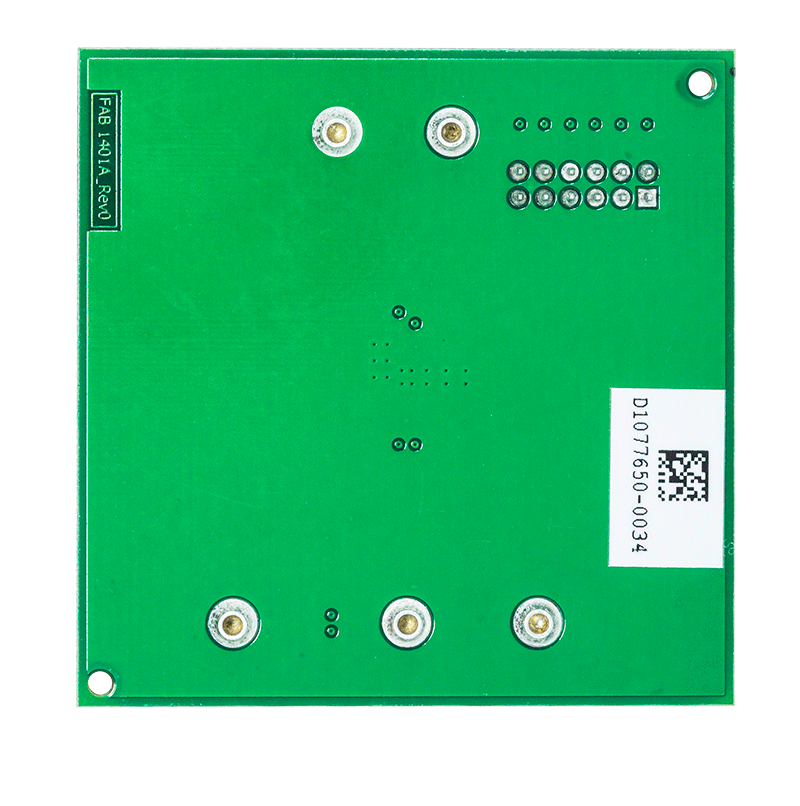

DC1401A Evaluation Board DC1401A Evaluation Board - Top View DC1401A Evaluation Board - Bottom View DC1401A - Schematic
