AD9559

新規設計に推奨

クロック変換器、デュアルPLL・クワッド入力、マルチサービス・ライン・カードに適応

データシート (Rev. D) 製品セレクション・テーブル

Viewing:

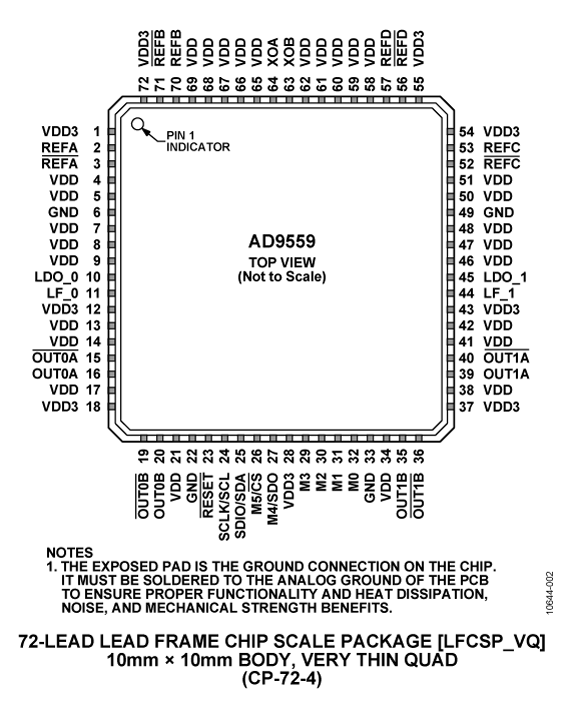

製品の詳細

ホルドオーバー・モードでGR-1244 Stratum 3の安定化をサポート
出力位相の乱れなしに、スムースなリファレンス・スイッチオーバーをサポート
Telcordia GR-253ジッタ生成、伝送をサポート、最大OC-192システムまでのSONET / SDHを許容可能
ITU-T・G.8262同期式イーサーネット・スレーブ・クロックをサポート
ITU-T・G.823、G.824、G.825およびG.8261をサポート
自動 / 手動のホールドオーバーとリファレンス・スイッチオーバー

適応型クロッキングによるフィードバック・デバイダのダイナミック調整が可能、OTNマッピング / デマッピング・アプリケーションで有効
4つのリファレンス入力（シングルエンドまたは差動）を持つデュアル・デジタルPLLアーキテクチャ
4×2のクロスポイントによってどのリファレンス入力でも各PLLのドライブが可能
2kHz～1,250MHzの入力リファレンス周波数
リファレンスの検証と周波数モニタリング（2ppm）

詳細はデータシートをご参照ください。

ドキュメント

データシート 1

AD9559: Dual PLL, Quad Input, Multiservice Line Card Adaptive Clock Translator Data Sheet (Rev.D) 01/28/2025

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
クロック生成デバイス 1
AD9512	新規設計に推奨	クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力
クロック分配器（クロック・ディストリビューション） 8
ADCLK925	新規設計に推奨	ECLクロック / データ・バッファ、超高速SiGe
ADCLK944	新規設計に推奨	クロック・ファンアウト・バッファ、4出力、LVPECL、2.5V／3.3V、シリコン・ゲルマニューム（SiGe）
ADCLK948	新規設計に推奨	クロック・ファンアウト・バッファ、2つの選択可能入力、8LVPECL出力、SiGe

ADCLK854	新規設計に推奨	クロック・ファンアウト・バッファ、1.8V、低消費、12LVDS/24CMOS出力
ADCLK846	新規設計に推奨	クロック・ファンアウト・バッファ、1.8V、低消費、6LVDS/12CMOS出力
AD9513	新規設計に推奨	クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力
AD9514	新規設計に推奨	クロック分配IC、1.6GHz、分周器、遅延調整、3出力
AD9515	新規設計に推奨	1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力
パワースイッチ外付け型降圧コントローラ 1
ADP1829	製造中	降圧DC/DCコントローラ、トラッキング入力付き、デュアル、インターリーブ動作
正電圧のリニア電圧レギュレータ（LDO） 1
ADP150	製造中	リニア・レギュレータ、150mA、超低ノイズ、CMOS

ツールおよびシミュレーション

IBISモデル 1

AD9559 IBIS Model

評価用キット

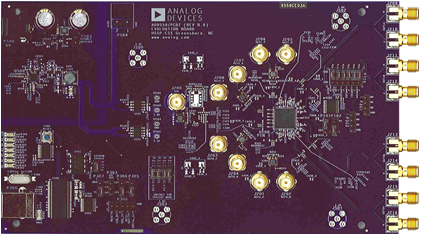

AD9559 Evaluation Board

今すぐ購入詳細を表示

製品詳細

The AD9559 is a low loop bandwidth clock multiplier that provides jitter cleanup and synchronization for many systems, including synchronous optical networks (SONET/SDH). The AD9559 generates two completely independent output clocks that are synchronized to up to four external input references. The digital PLL allows for reduction of input time jitter or phase noise associated with the external references. The digitally controlled loop and holdover circuitry of the AD9559 continuously generates a low jitter output clock even when all reference inputs have failed.

For convenience, detailed information from the AD9559 data sheet has been included here. Use this user guide in conjunction with the AD9559 data sheet and software documenta¬tion available at www.analog.com.

Features

Simple power connection using 6 V wall adapter and on-board LDO voltage regulators
LDOs are easily bypassed for power measurements
4 ac-coupled differential output SMA connectors (which can be reconfigured for up to 8 single-ended outputs.
4 inputs SMA connectors that accept either single-ended or differential signals
USB connection to PC
Microsoft Windows-based evaluation software with simple graphical user interface and support for both 64-bit and 32-bit operating systems.
Easy access to digital I/O and diagnostic signals via I/O header
Status LEDs for diagnostic signals
