AD9286

新規設計に推奨

A/Dコンバータ（ADC）、8ビット、500MSPS、1.8V

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$46.22

Viewing:

製品の詳細

1.8V単電源動作
S/N比：49.3dBFS（200MHz入力500MSPS時）
SFDR：65dBc（ 200 MHz入力500 MSPS時）
低消費電力：500MSPSで315mW
オンチップのインターリーブ用クロッキング
リファレンス電圧とサンプル＆ホールドを内蔵
各チャンネルのアナログ入力範囲： 1.2V p-p
500MHz帯域幅を持つ差動入力
LVDS互換のデジタル出力
電圧リファレンスとサンプル＆ホールド回路を内蔵

DNL： ±0.2LSB
シリアル・ポート制御オプション
- インターリーブされたクロック・タイミング調整
- オフセット・バイナリ、グレイ・コード、または2の補数データ・フォーマット
- オプションのクロック・デューティサイクル・スタビライザ（DCS）
- 選択可能デジタル・テスト・パターン生成機能を内蔵
ピンプログラマブルなパワーダウン機能
48ピンLFCSPを採用

製品モデル: 2
1Ku当たりの価格: 最低価格：$46.22

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD9286BCPZ-500	48 ld LFCSP 7x7mm (4.6mmEP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9286BCPZRL7-500	48 ld LFCSP 7x7mm (4.6mmEP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

6 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
		PCN20_0126_Form Qualification Results Summary Material_Report Detailed Change Description Package Outline Drawing Package Outline Drawing Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD9286BCPZ-500	製造中
AD9286BCPZRL7-500	製造中
9 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
		PCN16_0077_Form Material_Report Detailed Parts List Detailed Parts List Package Outline Drawing Detailed Change Description Qualification Results Summary
AD9286BCPZ-500	製造中
AD9286BCPZRL7-500	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
クロック生成デバイス 5
AD9510	新規設計に推奨	クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力
AD9511	新規設計に推奨	クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力
AD9512	新規設計に推奨	クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力
AD9523	新規設計には非推奨	クロック・ジェネレータ、14出力、低ジッタ

AD9524	新規設計には非推奨	クロック・ジェネレータ、6出力、デュアル・ループ
クロック分配器（クロック・ディストリビューション） 3
AD9513	新規設計に推奨	クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力
AD9514	新規設計に推奨	クロック分配IC、1.6GHz、分周器、遅延調整、3出力
AD9515	新規設計に推奨	1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力
完全差動アンプ 2
ADL5561	新規設計に推奨	RF/IF用差動アンプ、超低歪み、2.9GHz
ADL5562	新規設計に推奨	RF/IF用差動アンプ、超低歪み、3.3 GHz

ツールおよびシミュレーション

Visual Analog

VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。

ツールを開く

評価用キット

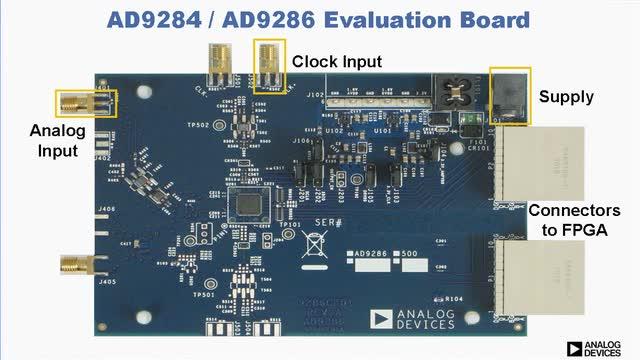

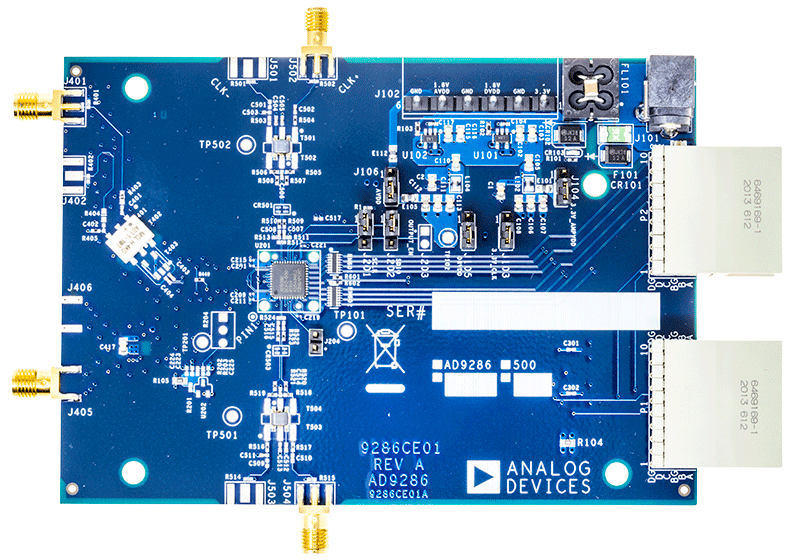

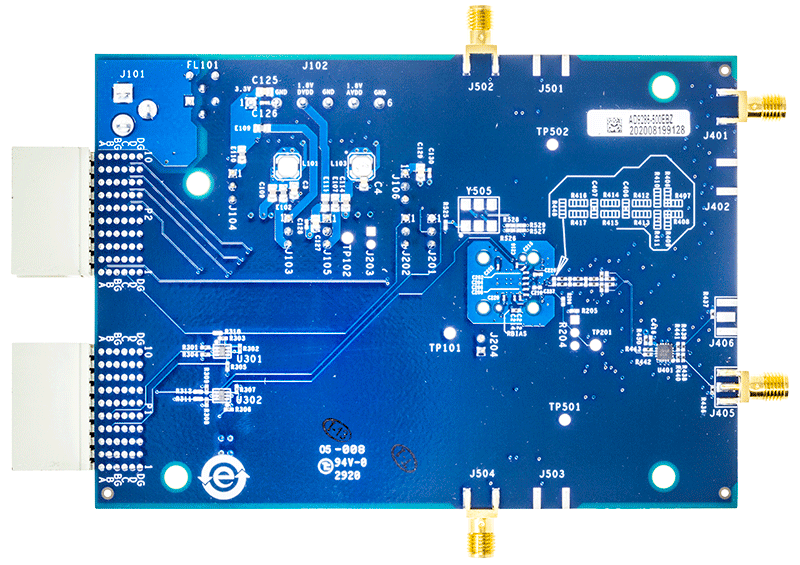

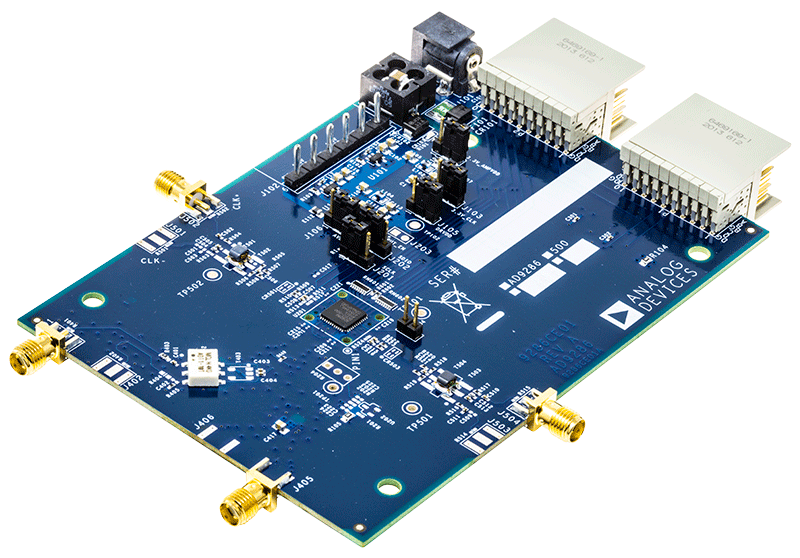

AD9286 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Full featured evaluation board for the AD9286
SPI interface for setup and control
Support LVDS output mode option
External or on-board oscillator options
Balun/transformer or amplifier input drive options
Switching power supply
VisualAnalog™and SPIController software interfaces

製品詳細

The AD9286-500EBZ is an evaluation board for the AD9286, 8-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations, It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device’s hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9286.

The AD9286 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email highspeed.converters@analog.com

資料

UG-191: Evaluating the AD9286 Analog-to-Digital Converter
1308 kB
