AD9146

新規設計に推奨

D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+®

データシート (Rev. A) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$38.46
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 柔軟なLVDSはバイトまたはニブル負荷とインターフェース可能
  • シングル・キャリアW-CDMA ACLR=80dBc＠122.88MHz IF
  • アナログ出力：8.7 mA～31.7 mA、RL = 25 Ω～50 Ωで調整可能
  • 従来にない2×/4×のインターポーレータ/コンプレックス変調のため、キャリアーはDAC帯域幅内のどこにでも設定可能
  • サイドバンド圧縮のためのデジタル・ゲインおよび位相調整
  • マルチ・チップの同期用インターフェース
  • 高性能、低ノイズのPLLクロック逓倍
  • デジタル反転SINCフィルタ
  • 低消費電力：1.2 W＠1.0 GSPS、800 mW @ 500 MSPS フル動作状態下
  • 48ピンLFCSP、露出パッド付
AD9146
D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+®
AD9146 Functional Block Diagram AD9146 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ACE Evaluation Software

Run this executable to install ACE on your computer for product evaluation.

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
I/Q変調器 11
ADL5370
製造中 直交変調器、300～1000MHz
ADL5371
新規設計に推奨 直交変調器、500～1500MHz
ADL5372
製造中 直交変調器、1500～2500MHz
ADL5373
製造中 直交変調器、2300～3000MHz
ADL5374
製造中止 直交変調器、3000～4000MHz
ADL5375
製造中 ブロードバンド直交変調器、400MHz～6GHz
ADL5386
製造中止 直交変調器、50MHz～2,200MHz、検出器 / VVA内蔵
ADRF6701
製造中止 直交変調器、400 MHz～1,250 MHz、フラクショナル-N・PLLおよびVCO内蔵（750 MHz～1,150 MHz）
AD8345
製造中 RF / IF直交変調器、140MHz～1GHz、低いLO駆動レベルで動作
AD8346
製造中 ダイレクト・コンバージョン直交変調器、2.5GHz
AD8349
製造中 ダイレクト・アップコンバージョン直交変調器、700MHz～2.7GHz
LO内蔵IQ復調器 1
ADL5385
新規設計に推奨 直交変調器、30～2,200MHz
LO内蔵IQ変調器 3
ADRF6702
製造中止 直交変調器、1,200 MHz～2,400 MHz、フラクショナルN・PLL（1550MHz～2150MHz）およびVCO内蔵
ADRF6703
製造中止 直交変調器、1550MHz～2650MHz、フラクショナルN・PLL（2100MHz～2600MHz）およびVCO内蔵
ADRF6704
製造中止 直交変調器、2,050 MHz～3,000 MHz、フラクショナル-N・PLLおよびVCO内蔵（2,500 MHz～2,900 MHz）
クロック生成デバイス 3
AD9510
新規設計に推奨 クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力
AD9511
新規設計に推奨 クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力
AD9512
新規設計に推奨 クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力
クロック分配器 （クロック・ディストリビューション） 3
AD9513
新規設計に推奨 クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力
AD9514
新規設計に推奨 クロック分配IC、1.6GHz、分周器、遅延調整、3出力
AD9515
新規設計に推奨 1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力
高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 1
ADA4841-2
製造中 オペアンプ、デュアル、レールtoレール出力、低消費電力、低ノイズ、低歪み
高電圧オペアンプ（12V以上） 1
AD8022
製造中 オペアンプ、デュアル、ローノイズ、高速
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
SDP-H1

高速コントローラ・ボード

今すぐ購入 詳細を表示

機能と利点

  • Xilinx® Spartan 6
  • FMCロー・ピン・カウント（LPC）コネクタ1個
  • LVDSおよびシングル・エンドのLVCMOS信号処理
  • DDR2
  • JTAGヘッダ
  • BlackfinプロセッサADSP-BF527
  • 小フットプリントの120ピン・コネクタ1個
  • 設定可能なペリフェラル・インターフェースSPI、SPORT、I2C、GPIO、非同期並列、PPI、タイマー
  • USB 2.0によるPCとのインターフェース

製品詳細

SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。

SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。

SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
EVAL-AD9146

AD9146 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Featured evaluation board for the AD9146
  • Includes options to evaluate
    DAC only
    DAC and ADL5375 quadrature modulator
  • USB interface for configuration
  • Internal or external power supply regulation
  • On-board or external clock distribution
  • Data pattern generator and SPI software interfaces

製品詳細

This page contains evaluation board documentation and ordering information for evaluating the AD9146.

eval board
schematic 14
ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

今すぐ購入 詳細を表示

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース（2.0）



製品詳細

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

SDP-H1
高速コントローラ・ボード
SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
EVAL-AD9146
AD9146 Evaluation Board

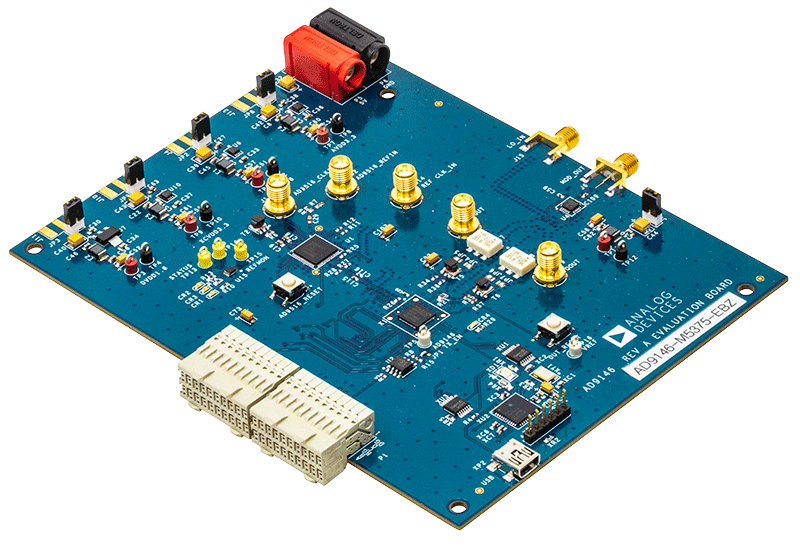

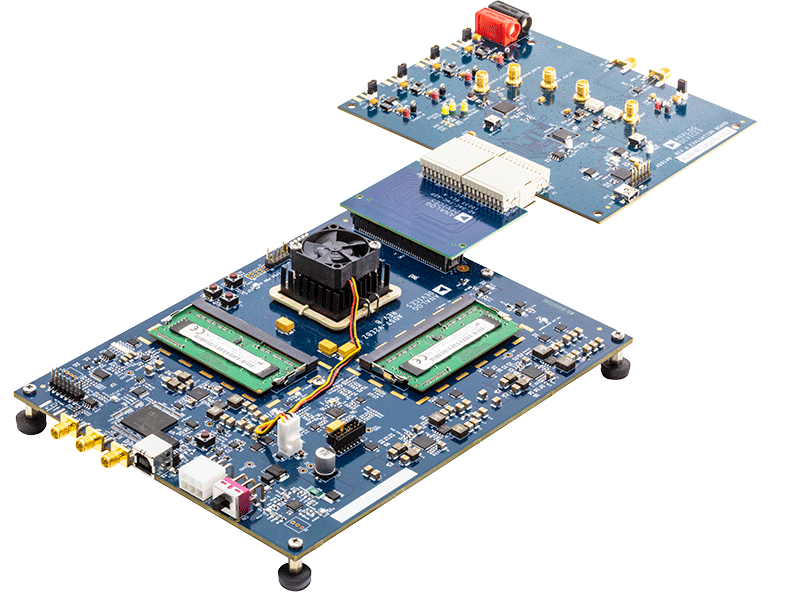

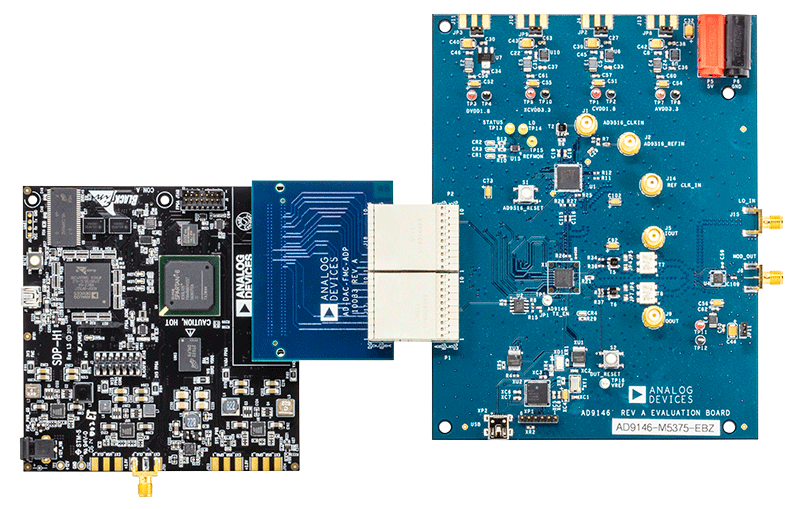

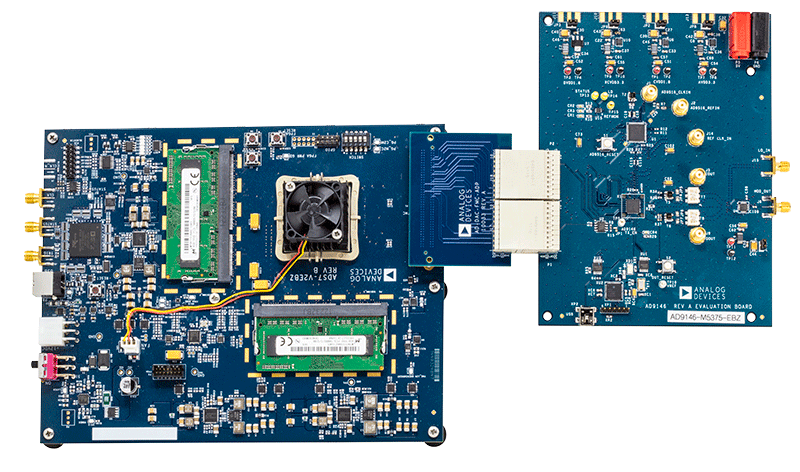

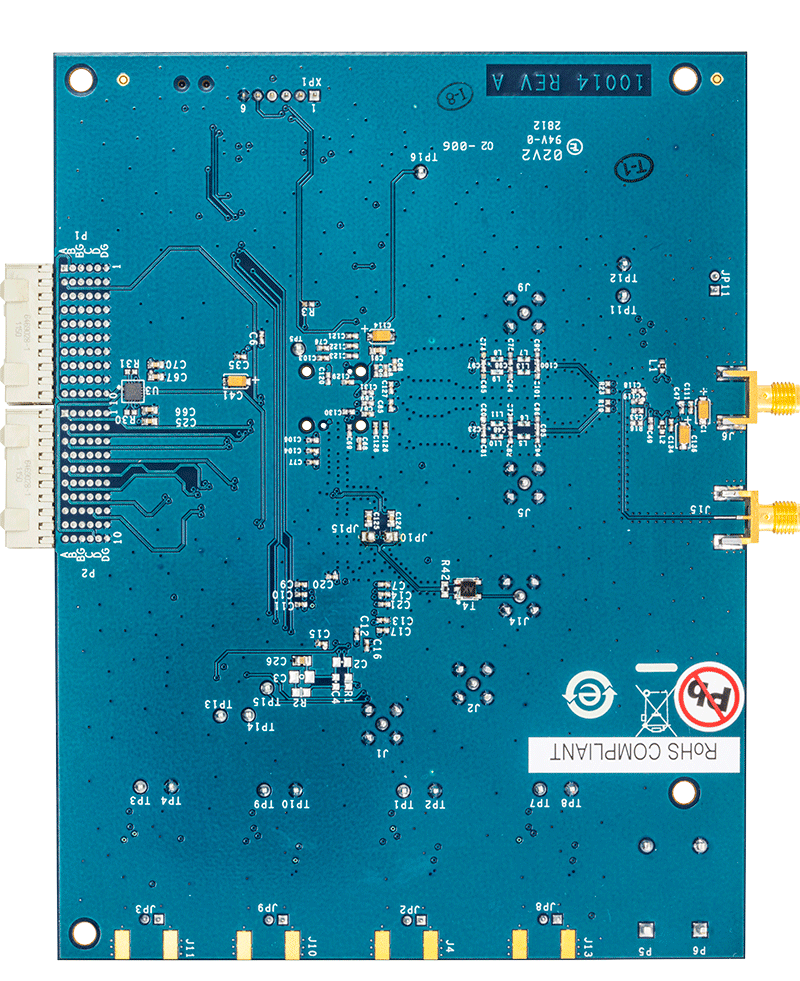

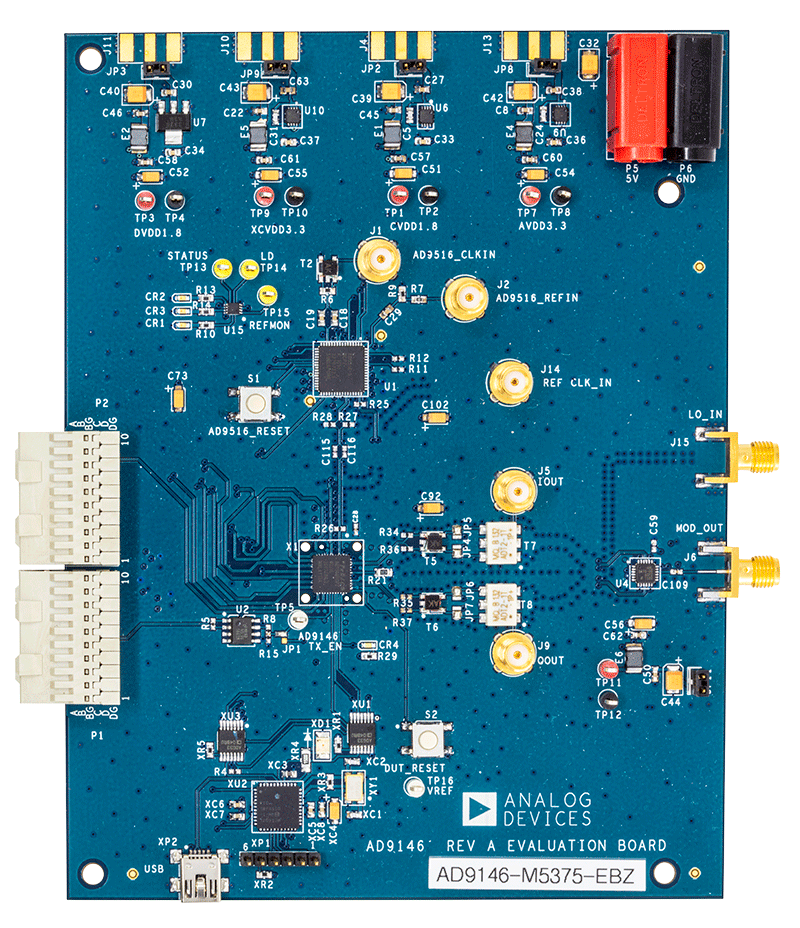

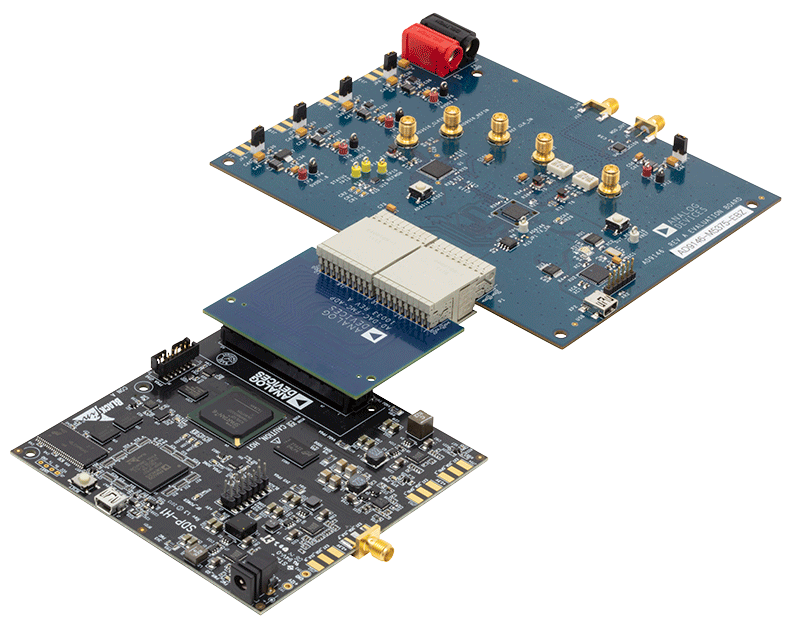

AD9146-M5375-EBZ Evaluation Board AD9146-M5375-EBZ Evaluation Board - Top View AD9146-M5375-EBZ Evaluation Board - Bottom View EVAL-SDP-CH1ZKIT EVAL-SDP-CH1ZKIT - Top View ADS7-V2EBZKIT ADS7-V2EBZKIT - Top View
ADS7-V2EBZ
FPGAベースのデータ・キャプチャ・キット
ADS7-V2EBZ
