ADL5374

製造中止

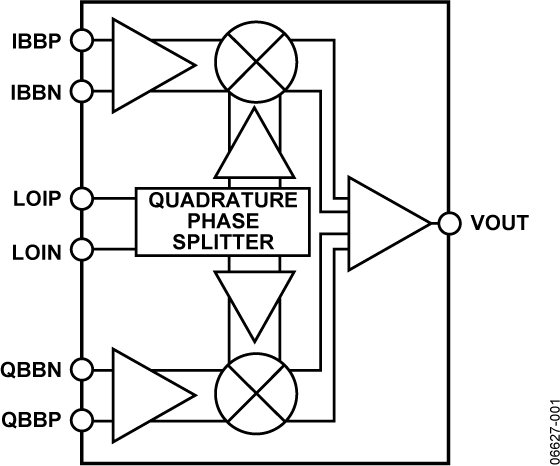

直交変調器、3000～4000MHz

データシート (Rev. 0) 製品セレクション・テーブル

Viewing:

製品の詳細

出力周波数レンジ：3000～4000MHz
変調帯域幅：＞500MHz（3dB）
1dB出力圧縮：12.0dBm ＠3500MHz
ノイズ・フロア：－159.6dBm/Hz ＠3500MHz

サイドバンド抑圧：－50dBc ＠3500MHz
キャリア・フィードスルー：－32dBm ＠3500MHz
単電源：4.75～5.25V

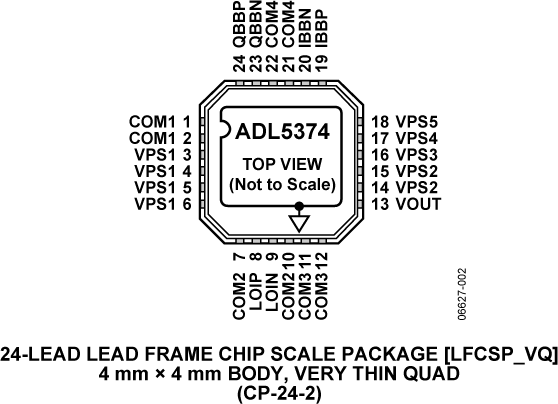

24ピンLFCSP_VQ

ドキュメント

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
インテジャー N PLL 2
ADF4350	製造中	広帯域シンセサイザ、VCO内蔵
ADF4106	製造中	PLL周波数シンセサイザ、6GHz、整数N
フラクショナル N PLL 1
ADF4156	製造中	周波数シンセサイザ、6.2GHz、フラクショナルN
標準の高速D/Aコンバータ 7
AD9125	新規設計に推奨	D/Aコンバータ、16ビット、1000MSPS、デュアル、TxDAC+®

AD9122	製造中	D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+^®
AD9146	新規設計に推奨	D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+^®
AD9783	製造中	D/Aコンバータ、16ビット・デュアルLVDSインターフェース、500MSPS
AD9717	製造中	DAコンバータ、14ビット、デュアル、低消費電力
AD9117	製造中	D/Aコンバータ、14ビット、デュアル、低消費電力
AD9747	製造中	D/Aコンバータ、デュアル、16ビット、250MSPS

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

評価用キット

ADL5374 Evaluation Board

今すぐ購入詳細を表示

製品詳細

ADL5374-EVALZ is a 4-layer, FR4-based evaluation board. For normal operation, it requires a 5 V/300 mA power supply which should be connected to the clip leads labeled VPOS and GND. The LO and baseband inputs (which should be biased at 0.5 V) are applied to edge-mounted SMA-type RF connectors (labeled LO, IBBP, IBBN, QBBP, and QBBN). The RF output signal is available at the SMA connector labeled VOUT.

資料

ADL5374 Gerber Files
227 kB
