ADM7150

推荐新设计使用

800 mA、超低噪声/高 PSRR LDO

数据手册 (Rev. 0) 产品选型表
产品模型
18
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 工具及仿真模型
  • 评估套件
  • 参考电路
  • 最新评论
    •

    产品详情

    • 输入电压范围：4.5 V至16 V
    • 最大输出电流：800 mA
    • 低噪声：
      总积分噪声：1.0 μVRMS（100 Hz至100 KHz）；
      1.6 μVRMS（10 Hz至100 KHz）
    • 10 KHz以上时的噪声频谱密度：<1.7nV√Hz
    • 1 KHz至100 KHz的PSRR：>90 dB；1 MHz时的PSRR：>60dB (VOUT = 5V)
    • 压差： 600 mV（VOUT = 5 V/800 mA负载）
    • 初始精度： ±1%
    • 在整个线路、负载与温度范围内的精度： ±2%
    • 静态电流：IGND = 4.3 mA（空载）
    • 低关断电流： 0.1 μA
    • 使用10 μF陶瓷输出电容保持稳定
    • 固定输出电压选项： 1.8 V、2.8 V、3.0 V、3.3 V和5.0 V
      （1.5 V至5.0 V范围内提供16种输出）
    • 8引脚LFCSP封装和SOIC封装

    ADM7150
    800 mA、超低噪声/高 PSRR LDO
    提问

    参考资料

    数据手册 1

    应用笔记 1

    设计笔记 2

    技术文章 2

    了解更多
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    ADM7151
    		推荐新设计使用 800 mA、超低噪声/高 PSRR 可调 V out LDO
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    LTspice 1

    LTspice中提供以下器件型号：

    • ADM7150-1.8
    • ADM7150-2.8
    • ADM7150-3.0
    • ADM7150-3.3
    • ADM7150-4.5
    • ADM7150-4.8
    • ADM7150-5.0
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    EVAL-ADM7150

    ADM7150和ADM7151评估板

    立即购买 更多内容

    产品详情

    ADM7150CP-EVALZ和ADM7151CP-04-EVALZ评估板分别用于演示ADM7150和ADM7151线性稳压器的功能。

    使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

    更多有关线性稳压器的详情，请参考 ADM7150 和 ADM7151 数据手册。

    注意：ADM7151为可调器件，需使用两个电阻才能设置输出电压

    eval board
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    AD-PAARRAY3552R-SL

    RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

    立即购买 更多内容

    特性和优点

    • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
    • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
    • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
    • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
    • Wide range of gate bias voltages from -10 V to +10 V
    • Configurable power-up and power-down sequence

    产品详情

    The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

    Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

    The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

    The system can be powered by an external +48 V supply, requiring high current capabilities.

    APPLICATIONS

    • 5G massive MIMOs
    • Macro base stations
    Specifications
    Fault Events
    Fault Default Limit
    Overvoltage +55 V
    Overcurrent 3.5 A
    Overtemperature 75°C
    Output Ports
    Port Name No. of ports
    GaN gate ports 6
    +48 V Gan drain ports 4
    +5 V ports 5
    Enable ports 2
    Power Supply
    External +48 V DC at 5 A
    Operating Conditions
    Temperature Range 45°C to +75°C

    eval board
    schematic 6
    schematic 7
    schematic 8
    schematic 9
    AD-FMCOMMS11-EBZ

    直接RF至基带发射无线电

    立即购买 更多内容

    特性和优点

    • TX
      • 16位12GSPS RFDAC
      • JESD204B接口
        • 8个通道，最高可达12.5Gbps
      • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
      • 最大速率下的64位NCO
      • 模拟工作模式：
        • 正常模式：6GSPS DAC速率
          • 频率合成最高可达2.5GHz（第一奈奎斯特）
        • 混频模式：6GSPS DAC速率
          • 第2和第3奈奎斯特区中的频率合成
        • 2X正常模式：12GSPS DAC速率
          • 频率合成最高可达6GHz（第一奈奎斯特）
        • 出色的动态性能
    • RX
      • 3.2GHz全功率带宽（2.5GSPS时）
        • 噪声密度 = -149.5dBFs/Hz，ENOB = 9.5位
        • SFDR = 77 dBc（1GHz Ain，2.5Gsps）
        • SFDR = 77dBc（1.8GHz Ain，2.5Gsps）
      • +/-0.3 LSB DNL，+/-1.0 LSB INL
      • 双电源：1.3V和2.5V
      • 8或6通道JESD204B输出
      • 用于快速检测输出的可编程削波阈值
      • 每通道集成两个宽带数字下变频器(DDC)
        • 10位复数NCO
        • 2个级联半带滤波器（十进制/8、十进制/16）
      • 用于同步处理对齐的时间戳
        • SYSREF设置/保持检测器
      • 可编程中断(IRQ)事件监控器

    产品详情

    AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

    分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

    eval board
    schematic 10
    EVAL-AD-FMCOMMS6-EBZ

    AD-FMCOMMS6-EBZ 评估板

    立即购买 更多内容

    特性和优点

    • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
    • 避免镜像抑制问题和干扰混频

    产品详情

    AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

    它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。 与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下：

    • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
    • 避免镜像抑制问题和干扰混频

    这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。 该评估板集成放大级，可保持ACD的满量程输入。 板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。 该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。




    eval board
    schematic 11
    schematic 12
    schematic 13

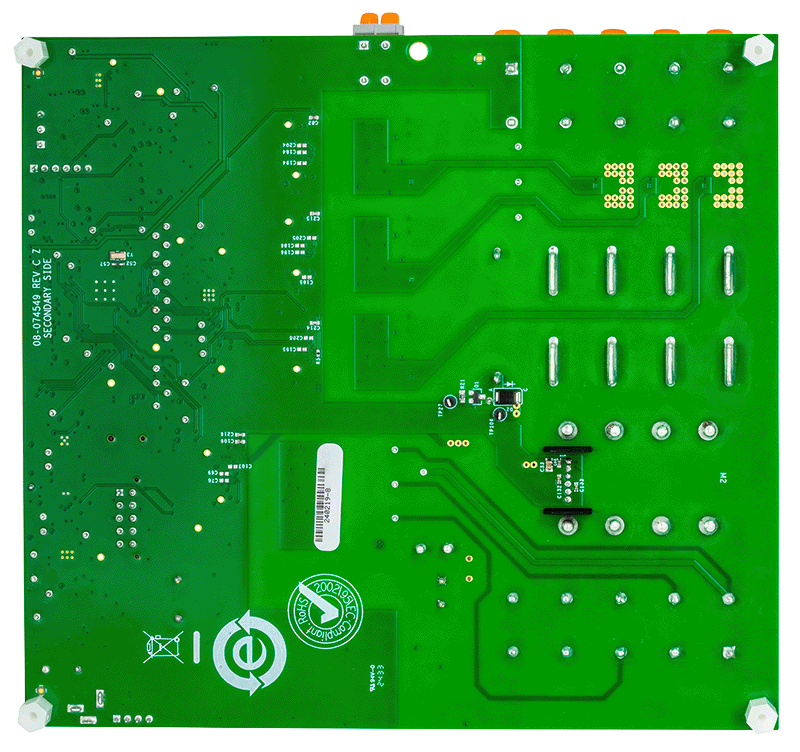

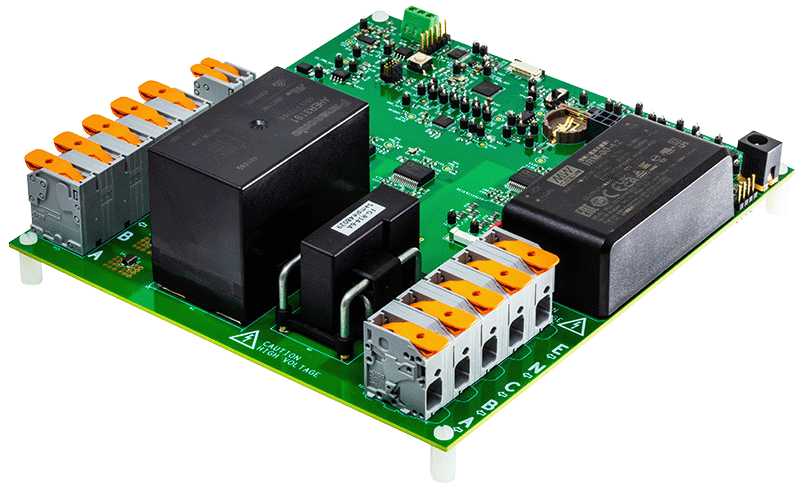

    AD-ACEVSE22KWZ-KIT

    AD-ACEVSE22KWZ-KIT

    立即购买 更多内容

    特性和优点

    • 计量子系统以及二级、7kW 至 22kW 电动汽车供电设备 (EVSE) 的其他选定功能
    • 适用于 ADE9112、ADE9113 和 ADE9178 的全功能板
    • 额定电压为三相，240V RMS 线对中性电压
    • 额定电流测量高达 32A，使用板载分流器
    • 支持高达 22kW 的组合功率传输至负载
    • 采用 MAX32672 低功耗、安全微控制器
    • 支持 LCD 显示屏以显示能量和状态更新
    • 通过 RS-485 通信接口支持 MODBUS™ 协议
    • 支持 Protobuf™消息与 EVerest 开源软件（OSS）进行通信
    • IEC61851 兼容状态机实现

    产品详情

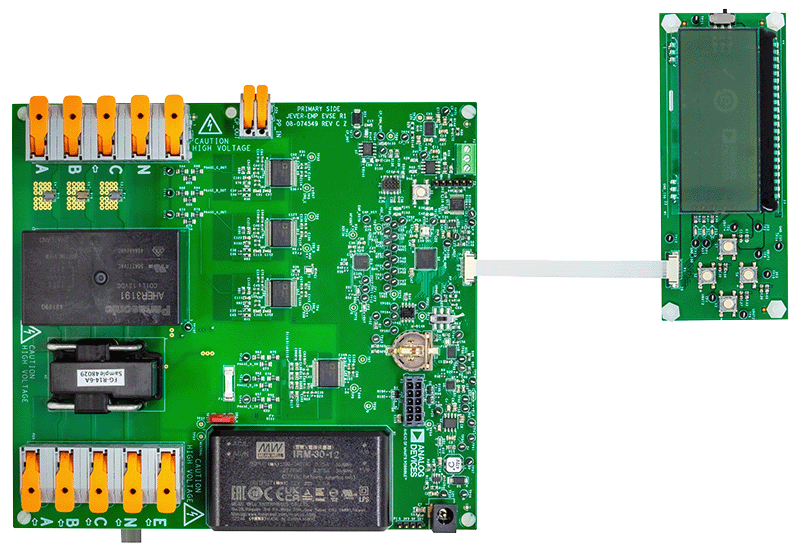

    AD-ACEVSE22KWZ-KIT 是针对计量子系统和其他选定功能在内的 2 级、7 kW 至 22 kW 交流电动汽车供电设备 (EVSE) 的参考设计。它包括 ADE9113 隔离式 Σ-Δ 模数转换器 (ADC) 与 ADE9178 计量 DSP，可精确测量输送到电动汽车 (EV) 的能量。它包括 MAX32672 超低功耗 ARM® Cortex®-M4 处理器，这是一款经济高效、高度集成且高度可靠的 32 位微控制器，用于收集能量测量数据并安全地将其发送到主机进行显示。当充电插头插入电动汽车时，微控制器上运行充电控制状态机以转换不同的充电状态。该套件包括柔性印刷电路 (FPC) 连接器和 LCD，用于读取充电周期内的能量测量值和状态转变。电源输入/输出、控制导频 (CP) 和接近导频 (PP) 信号在电路板边缘的连接器上显露。输送到电动汽车的能量以分流器和电阻阶梯网络两端的电压降来测量，这使得在现场设置电路板变得容易。
    EVAL-ADM7150
    ADM7150和ADM7151评估板
    AD-PAARRAY3552R-SL
    RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design
    AD-FMCOMMS11-EBZ
    直接RF至基带发射无线电
    EVAL-AD-FMCOMMS6-EBZ
    AD-FMCOMMS6-EBZ 评估板
    AD-ACEVSE22KWZ-KIT
    AD-ACEVSE22KWZ-KIT

    参考电路

    Figure 1. CN0511 Functional Block Diagram
    Figure 1. CN0511 Functional Block Diagram
    EVAL-CN0511-RPIZ Evaluation Board
    EVAL-CN0511-RPIZ Evaluation Board - Top View
    EVAL-CN0511-RPIZ Evaluation Board - Bottom View
    CN0511 参考设计

    DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率

    查看参考设计详情

    特性和优点

    • DC至5.5 GHz单信号音发生器
    • +/- 0.5 dB宽带幅度校准范围：0 dBm至-40 dBm
    • 48位频率调谐分辨率(~43 uHz)
    • 可快速轻松启动的板载VCXO
    • 兼容Raspberry Pi 3B+、4、Zero W、Zero 2W
    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

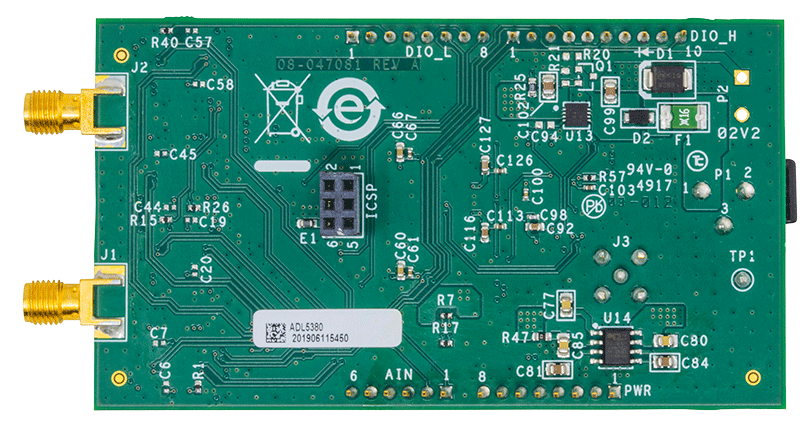

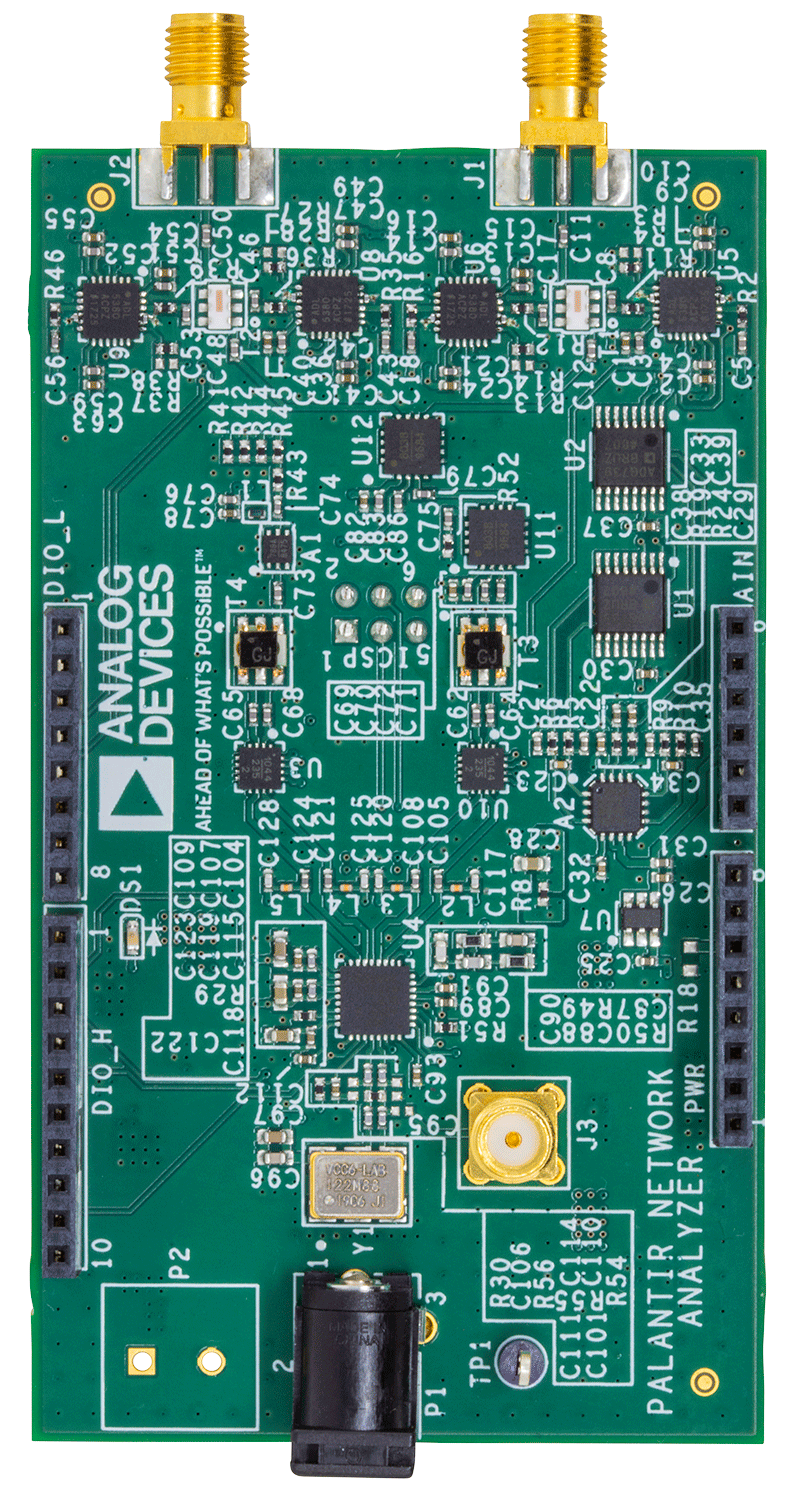

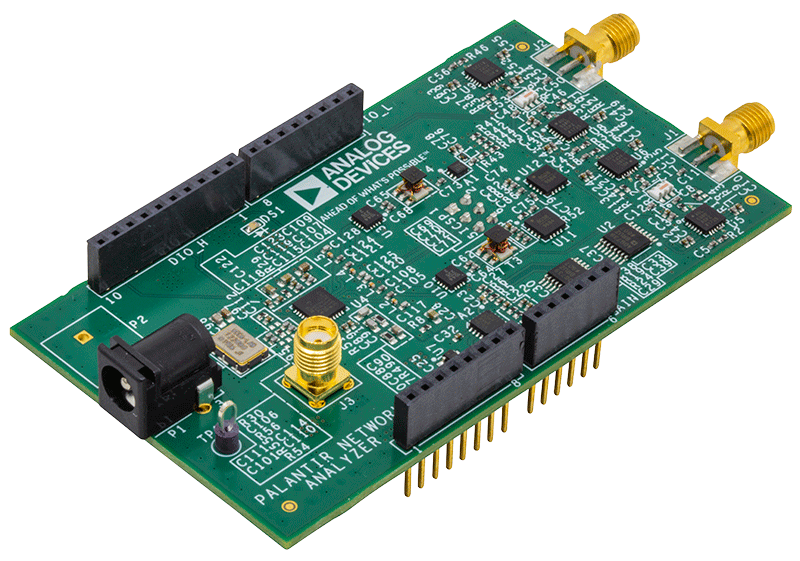

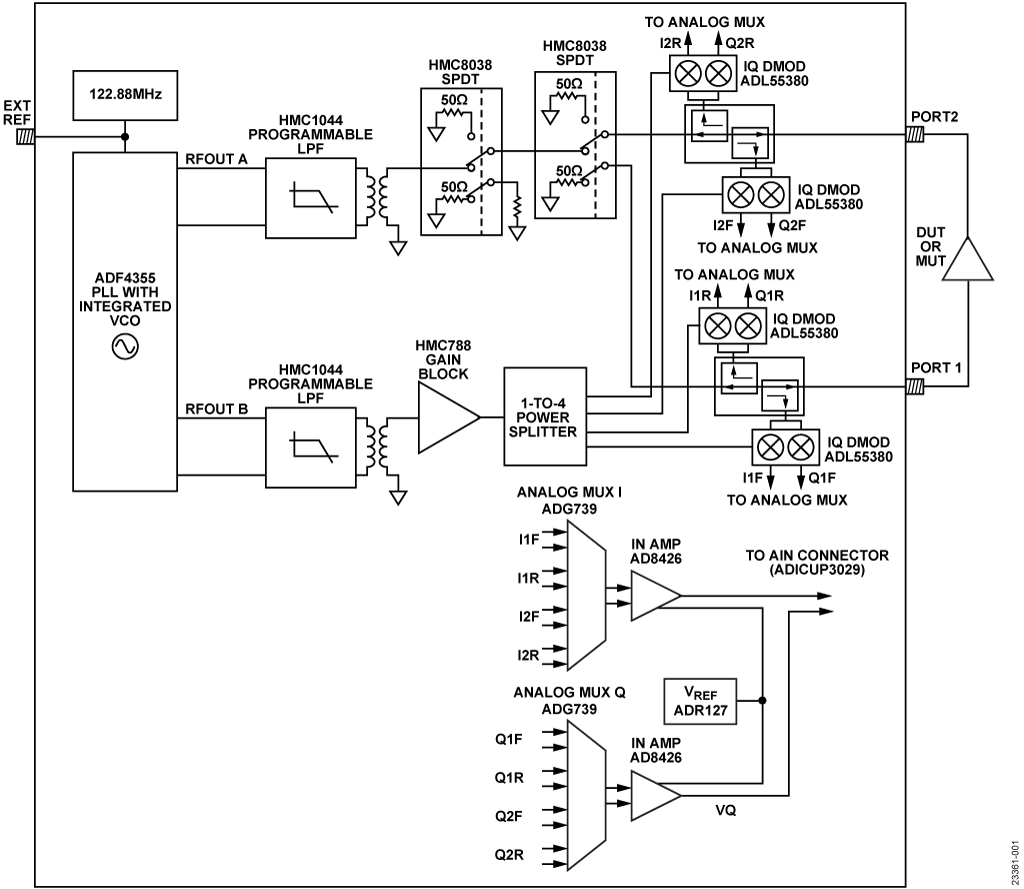

    EVAL-CN0507-ARDZ Evaluation Board
    EVAL-CN0507-ARDZ Evaluation Board - Top View
    EVAL-CN0507-ARDZ Evaluation Board - Bottom View
    CN0507 参考设计

    完整的两端口矢量网络分析仪

    查看参考设计详情

    特性和优点

    • 完整的2端口矢量网络分析仪
    • 工作频率范围：1.7 GHz至3.4 GHz
    • 零中频系统架构
    CN0565 01 new
    CN0565 01 new
    EVAL-CN0565-ARDZ
    EVAL-CN0565-ARDZ - Top View
    EVAL-CN0565-ARDZ - Bottom View
    EVAL-CN0565-ARDZ with Test Board
    CN0565 参考设计

    Electrical Impedance Tomography Measurement System

    查看参考设计详情

    特性和优点

    • Up to 24 Input Electrodes, Software Selectable
    • 2-wire or 4-wire Electrode Configuration Supported
    • Real and Imaginary Measurements up to 200 kHz
    • Open Source Image Recreation Algorithms
    • Isolated Power and Digital Domains from the Host
    • Arduino Form Factor Compatible
    Figure 1. Simplified Block Diagram of EVAL-CN0534-EBZ
    Figure 1. Simplified Block Diagram of EVAL-CN0534-EBZ
    EVAL-CN0534-EBZ - Angle View
    EVAL-CN0534-EBZ - Top View
    EVAL-CN0534-EBZ - Bottom View
    CN0534 参考设计

    USB 供电的 5.8 GHz RF LNA 接收器，带输出功率保护功能

    查看参考设计详情

    特性和优点

    • 增益：23.5 dB
    • 5.8 GHz优化LNA
    • ISM工作频段
    • USB供电

    使用部分

    设计和集成工具

    视频

    • lazy blur
      VIDEO · 2022-01-24 01:01
      CN0534: USB Powered 5.8 GHz RF LNA w/ Output Power Protection

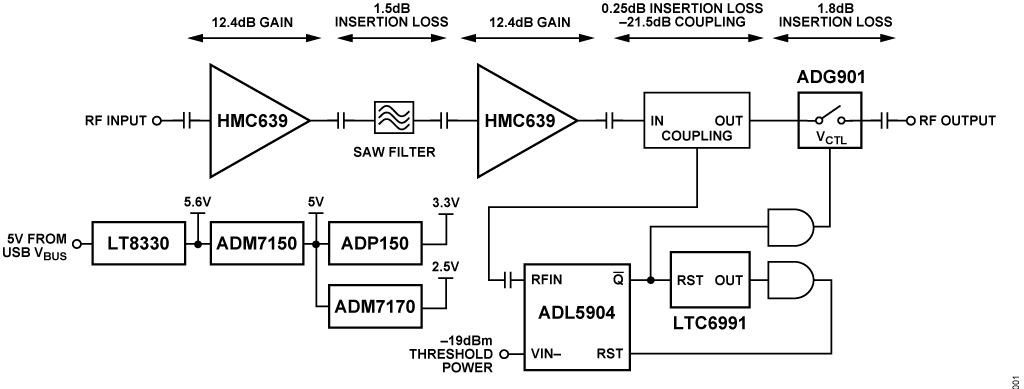

    Figure 1. CN0521 Simplified Block Diagram
    Figure 1. CN0521 Simplified Block Diagram

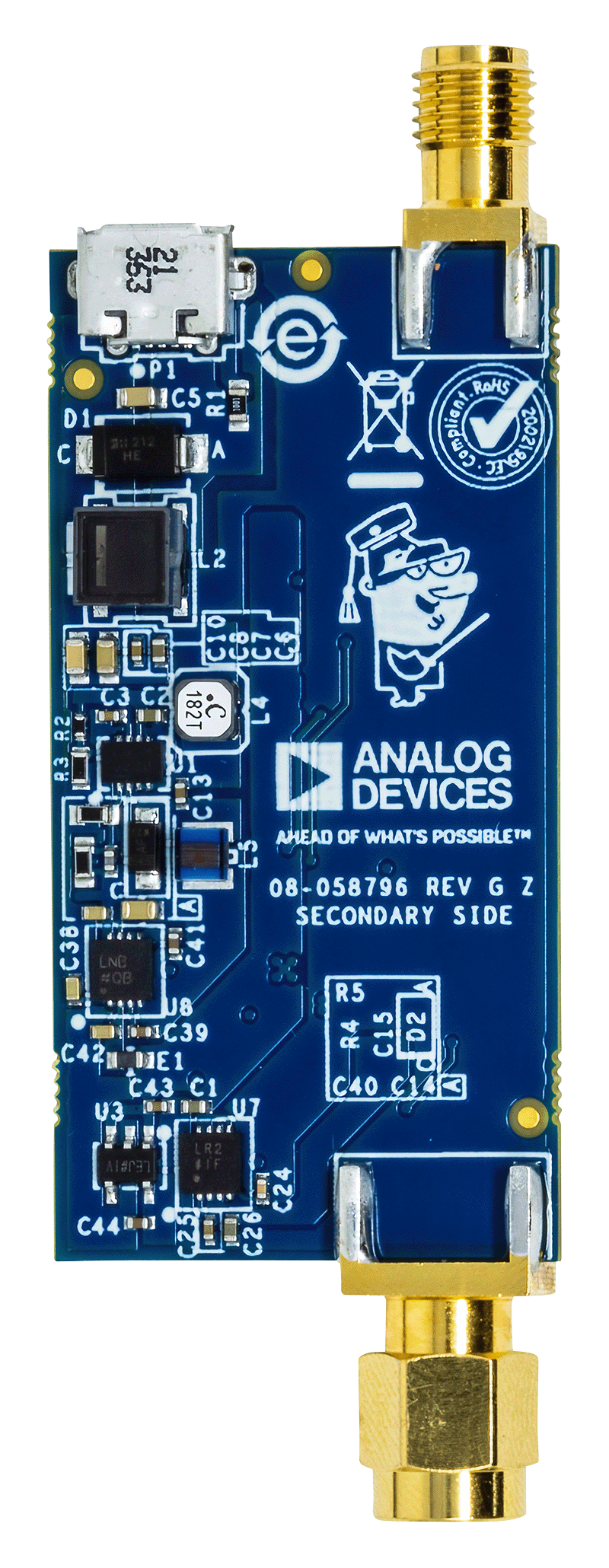

    EVAL-CN0521-EBZ

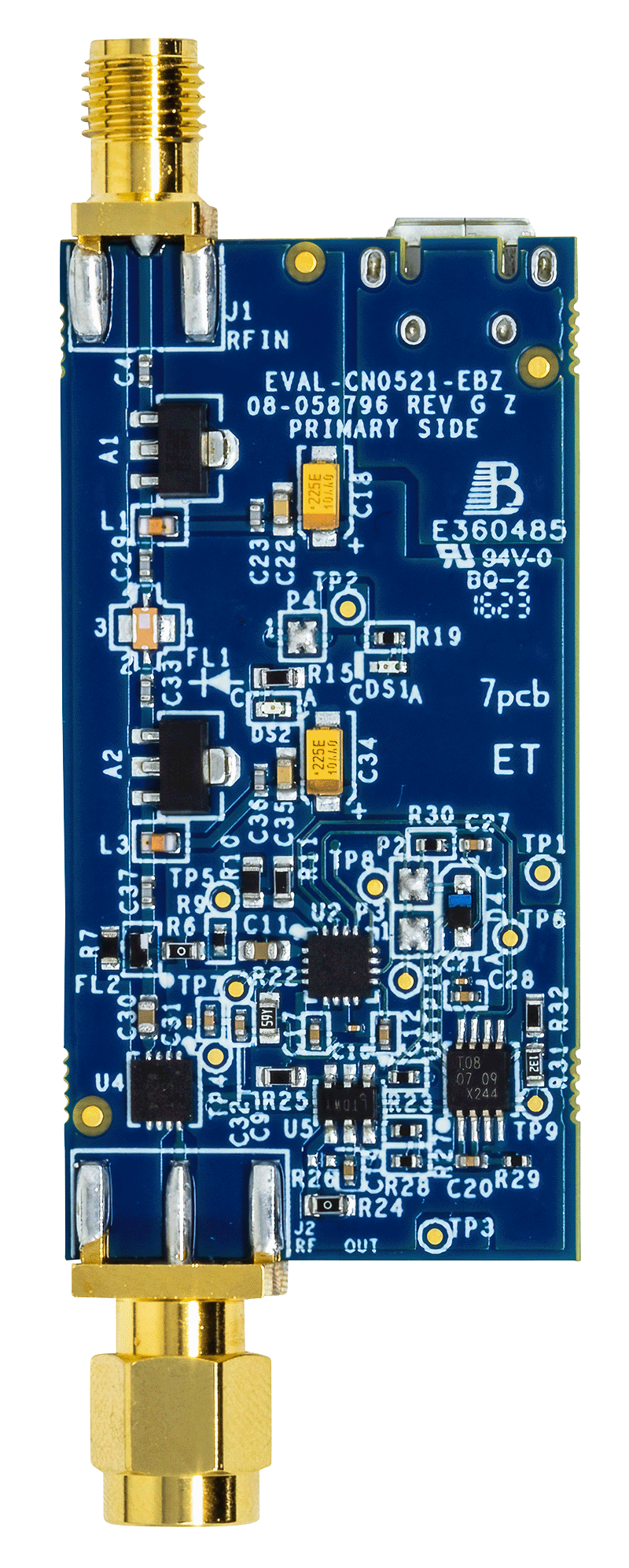

    EVAL-CN0521-EBZ - Top View
    EVAL-CN0521-EBZ - Bottom View
    CN0521 参考设计

    USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

    查看参考设计详情

    特性和优点

    • +26 dB of Rx Signal Gain
    • 50 ohm Input and Output Impedance
    • Overvoltage Input Protection
    • SMA Input and Output Connectors
    • USB Powered

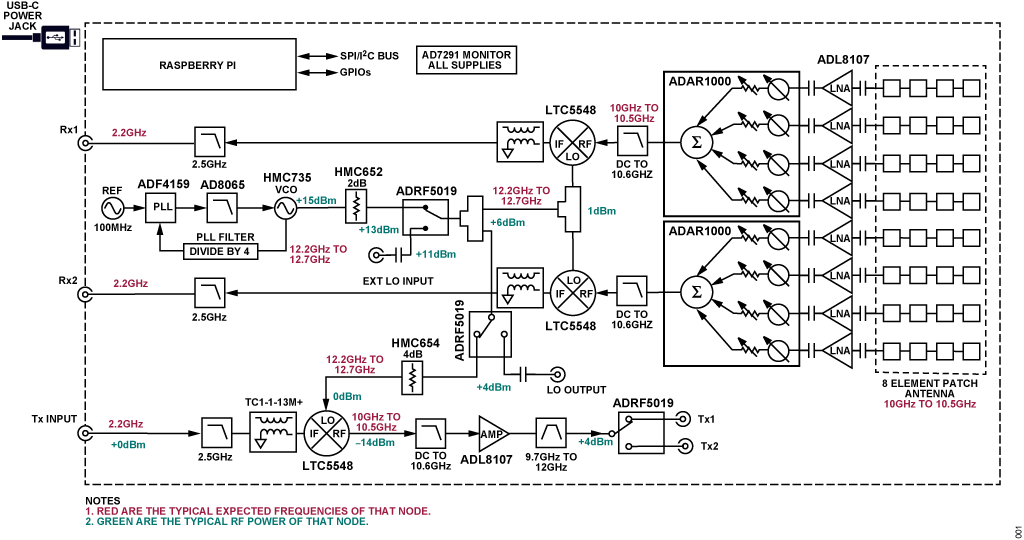

    Figure 1. CN0566 Simplified Block Diagram
    Figure 1. CN0566 Simplified Block Diagram
    EVAL-CN0566-RPIZ Phased Array Development Kit
    EVAL-CN0566-RPIZ Phased Array Development Kit
    EVAL-CN0566-RPIZ KIT - Angle View
    EVAL-CN0566-RPIZ KIT - Angle View
    CN0566 参考设计

    Phased Array (Phaser) Development Platform

    查看参考设计详情

    特性和优点

    • 10 GHz to 10.5 GHZ Beamsteering Platform
    • 360 degree Phase Shift w/ 2.8 Degree Resolution
    • 31 dB Amplitude Tuning Range w/ 0.5 dB Resolution.
    • 8-Element Linear Array Antenna
    • Digitized with PlutoSDR
    • Runs directly on a Raspberry Pi

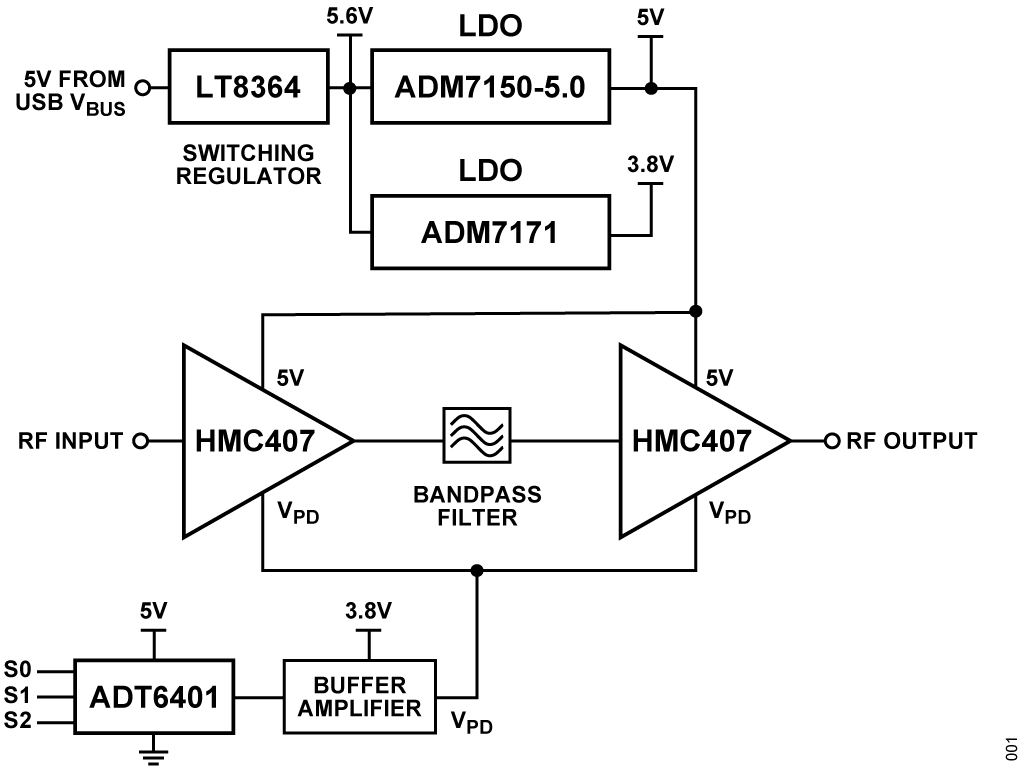

    Figure 1. CN0523 Simplified Block Diagram
    Figure 1. CN0523 Simplified Block Diagram
    CN0523 参考设计

    USB-Powered, 5.8 GHz RF Power Amplifier with Overtemperature Management

    查看参考设计详情

    特性和优点

    • 5.8 GHz RF Power Amplifier
    • 24 dB of Gain
    • 50 Ohm matched SMA Input and Output Connectors
    • Over Temperature Monitoring
    • USB Powered
    Figure 1. CN0518 Simplified Block Diagram
    Figure 1. CN0518 Simplified Block Diagram
    EVAL-CN0518-EBZ
    EVAL-CN0518-EBZ - Top View
    EVAL-CN0518-EBZ - Bottom View
    CN0518 参考设计

    USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

    查看参考设计详情

    特性和优点

    • +25 dB of Rx Signal Gain
    • 50 ohm Input and Output Impedance
    • Overvoltage Input Protection
    • SMA Input and Output Connectors
    • USB Powered
    Block Diagram of the Translation Loop Synthesizer
    Block Diagram of the Translation Loop Synthesizer
    EVAL-CN0369-SDPZ PCB Photo
    CN0369 参考设计

    低相位噪声的转换锁相环频率合成器

    查看参考设计详情

    特性和优点

    • 转换环路频率合成器
    • 5GHz至5.4GHz RF输出
    • 低相位噪声
    CN0511
    DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率
    CN0507
    完整的两端口矢量网络分析仪
    CN0565
    Electrical Impedance Tomography Measurement System
    CN0534
    USB 供电的 5.8 GHz RF LNA 接收器，带输出功率保护功能
    CN0521
    USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit
    CN0566
    Phased Array (Phaser) Development Platform
    CN0523
    USB-Powered, 5.8 GHz RF Power Amplifier with Overtemperature Management
    CN0518
    USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit
    CN0369
    低相位噪声的转换锁相环频率合成器
