ADF4372
推荐新设计使用带集成 VCO 的微波宽带频率合成器
- 产品模型
- 2
产品详情
- RF 输出频率范围:62.5 MHz 至 16,000 MHz
- 小数 N 频率合成器和整数 N 频率合成器
- 高分辨率 39 位小数模数
- 典型杂散 fPFD:−90 dBc
- 集成 RMS 抖动:38 fs(1 kHz 至 100 MHz)
- 归一化本底相位噪声:−234 dBc/Hz
- fPFD 工作频率达 250 MHz
- 基准输入频率达 600 MHz
- 可编程的 1、2、4、8、16、32 或 64 分频输出
- RF8x 和 RFAUX8x 具有 62.5 MHz 至 8,000 MHz 的输出
- RF16x 具有 8,000 MHz 至 16,000 MHz 的输出
- 锁定时间大约为 3 ms 并进行自动校准
- 锁定时间 <30 μs 并绕过自动校准(典型值)
- 模拟和数字电源:3.3 V(典型值)
- VCO 电源电压:3.3 V 和 5 V
- RF 输出静音功能
- 7 mm × 7 mm 48 端子 LGA 封装
ADF4372 结合外部环路滤波器和外部基准频率使用时,可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。宽带微波压控振荡器 (VCO) 设计允许产生 62.5 MHz 至 16 GHz 的频率。
ADF4372 具有一个集成 VCO,其基本输出频率范围为 4000 MHz 至 8000 MHz。此外,VCO 频率连接至 1、2、4、8、16、32 或 64 分频电路,因此用户可以在 RF8x 上生成低至 62.5 MHz 的射频 (RF) 输出频率。RF16x 上的倍频器可生成 8 GHz 至 16 GHz 的频率。RFAUX8x 复制 RF8x 的频率范围,或允许直接访问 VCO 输出。为了抑制不需要的倍频产物,在倍频器和 RF16x 的输出级之间使用了一个谐波滤波器。
片内寄存器均通过三线式接口进行控制。ADF4372 由 3.15 V 至 3.45 V 的模拟和数字电源供电,对于 VCO 电源为 5 V。ADF4372 还包含硬件和软件关断模式。
应用
- 无线基础设施(多载波全球移动通信系统 (MC-GSM),5 G)
- 测试设备和仪器仪表
- 时钟产生
- 航空航天和防务
参考资料
数据手册 1
用户手册 1
应用笔记 1
设计笔记 1
技术文章 6
解决方案设计及宣传手册 1
器件驱动器 1
产品选型指南 1
思想领导力 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADF4372BCCZ | 48-Terminal Land Grid Array [LGA] | ||
ADF4372BCCZ-RL7 | 48-Terminal Land Grid Array [LGA] |
产品型号 | 产品生命周期 | PCN |
---|---|---|
2月 3, 2021 - 20_0211 ADF4371/ADF4372 Die Revision and Substrate Change |
||
ADF4372BCCZ | 量产 | |
ADF4372BCCZ-RL7 | 量产 |
这是最新版本的数据手册
软件资源
器件驱动器 1
Evaluation Software 0
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
高速比较器(传播延迟<100ns) 1 | ||
LTC6957 | 低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器 |
工具及仿真模型
IBIS 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

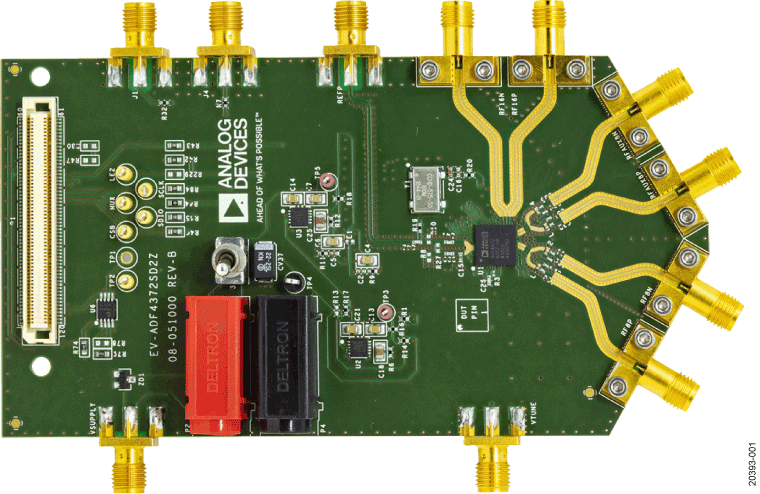

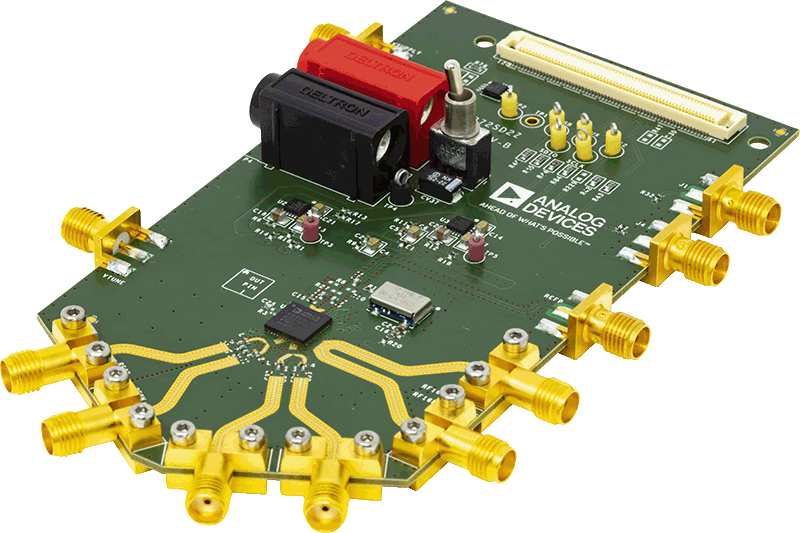

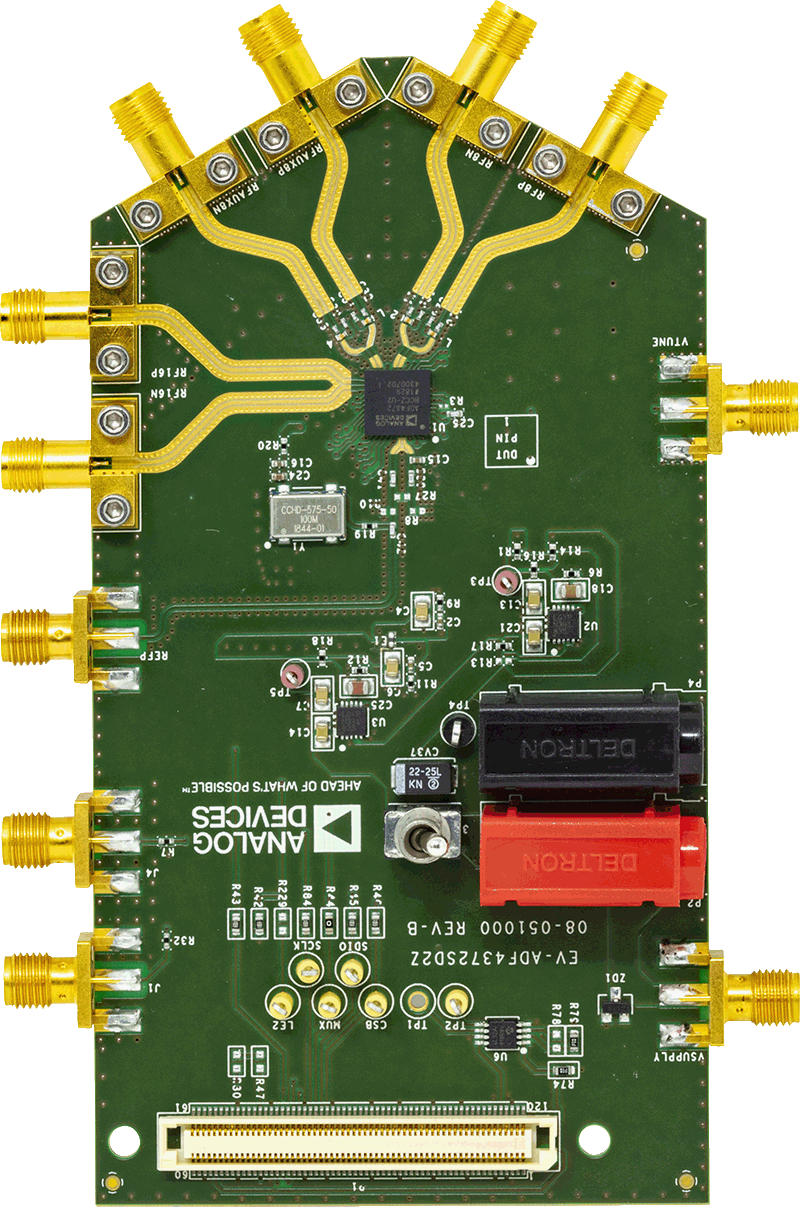

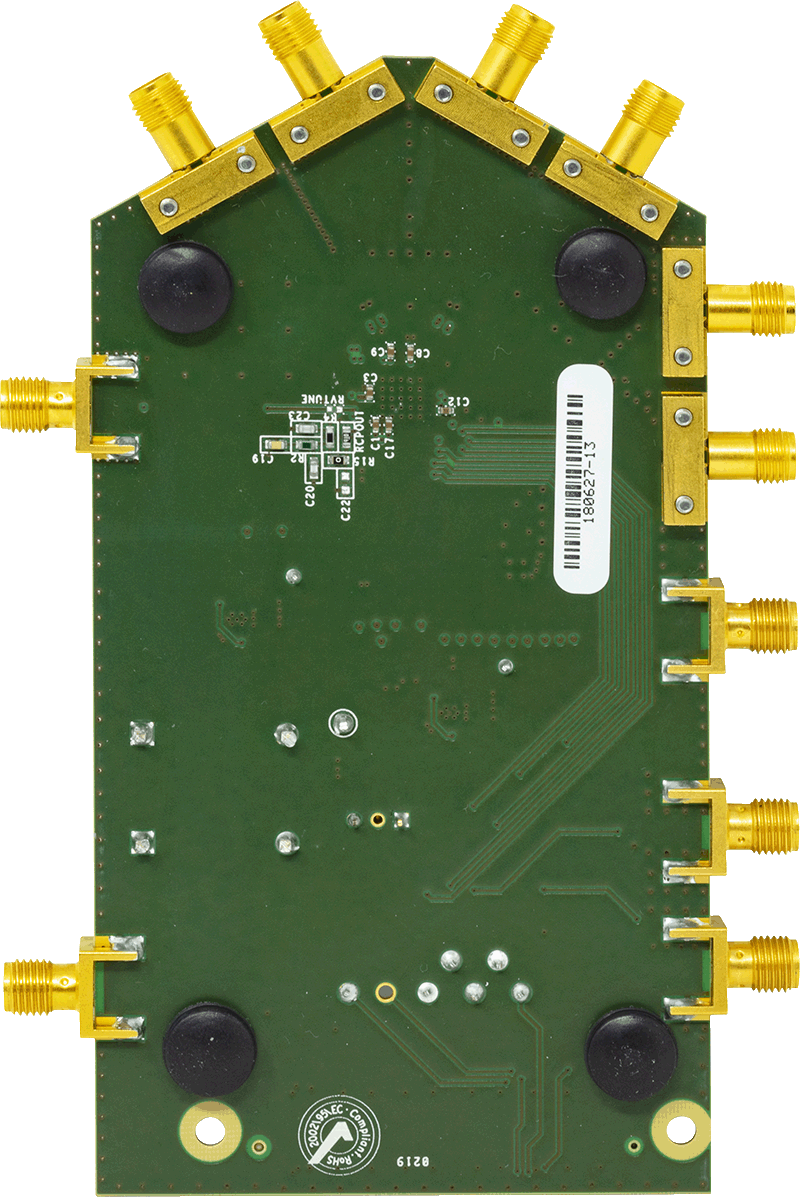

评估套件
