MAX1735

量产

200mA、负输出、低压差线性稳压器，SOT23封装

超小尺寸、200mA负压输出LDO，SOT23封装

数据手册 (Rev. 1)
产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持200mA输出电流
  • 200mA时的压差电压低至80mV
  • 85µA低静态电源电流
  • 1nA低电流关断模式
  • 使用1µF COUT时保持稳定
  • 100Hz时PSRR > 60dB
  • 热过载保护
  • 短路保护
  • -5.0V、-3.0V或-2.5V输出电压或可调（-1.25V至-5.5V）
  • 小型SOT23-5封装
MAX1735
200mA、负输出、低压差线性稳压器，SOT23封装

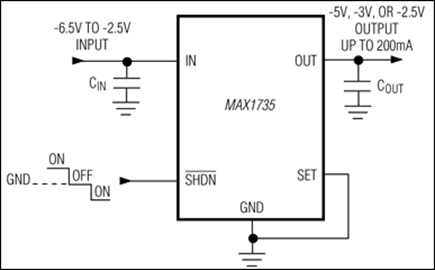

MAX1735：典型工作电路
