MAX5216
量产14/16位低功耗、带SPI接口的,缓冲输出的满摆幅DAC
节省系统功耗和电路板空间,IQ低于80µA,3mm x 5mm、8引脚µMAX封装

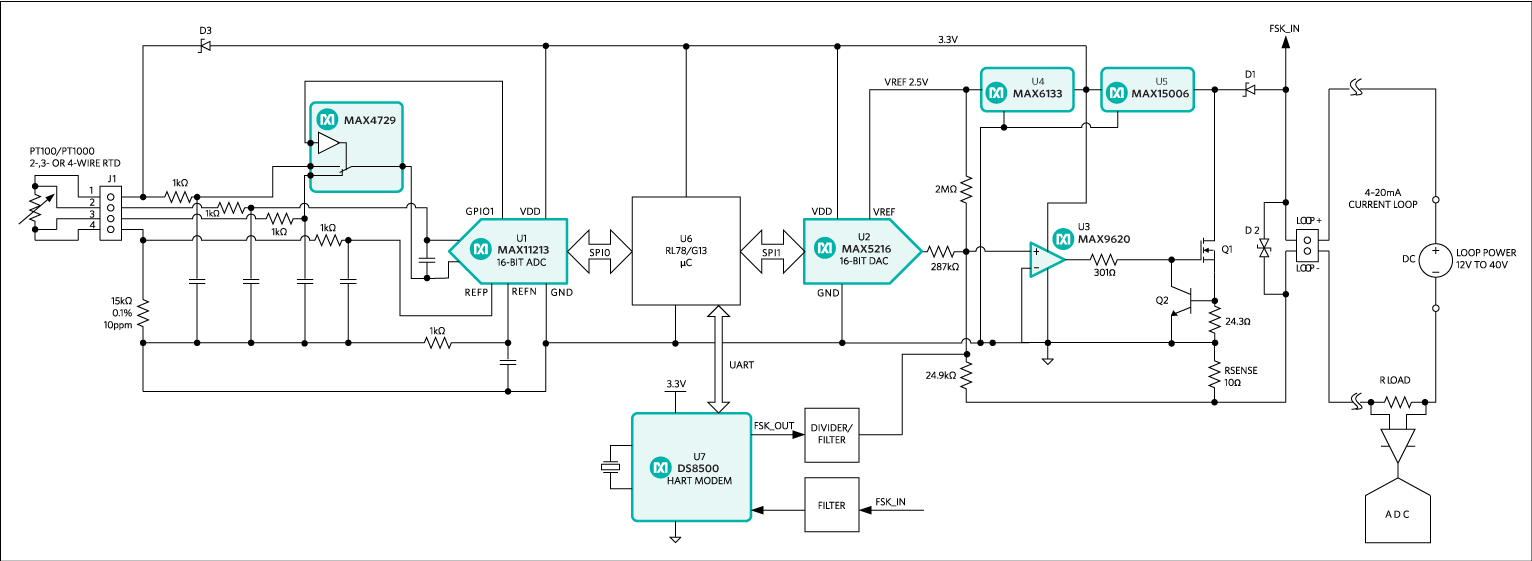

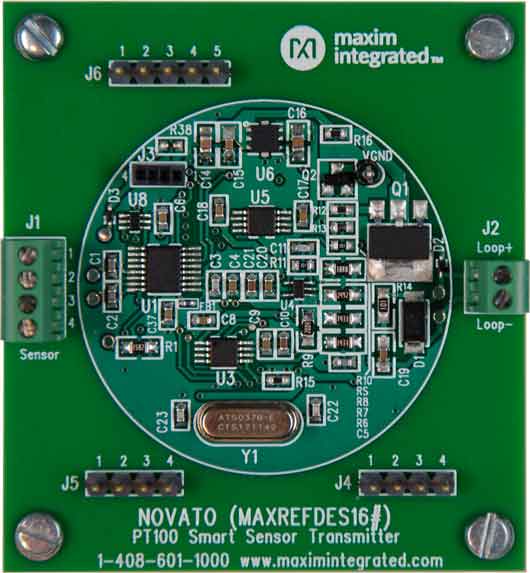

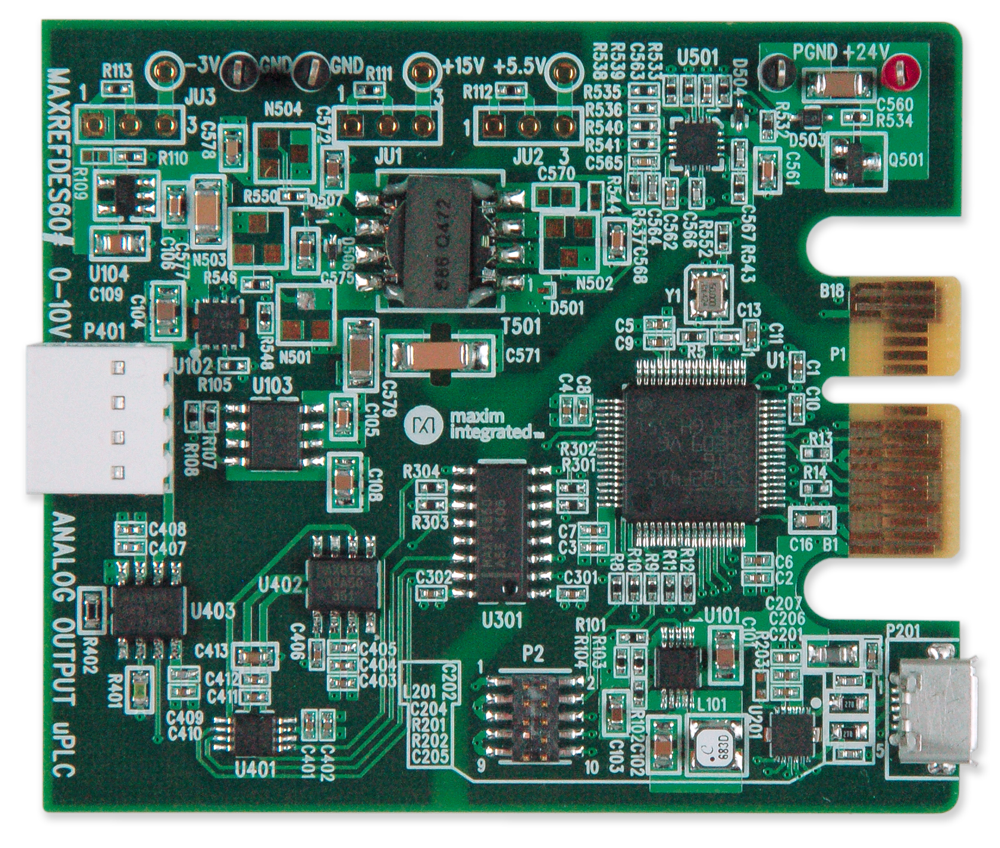

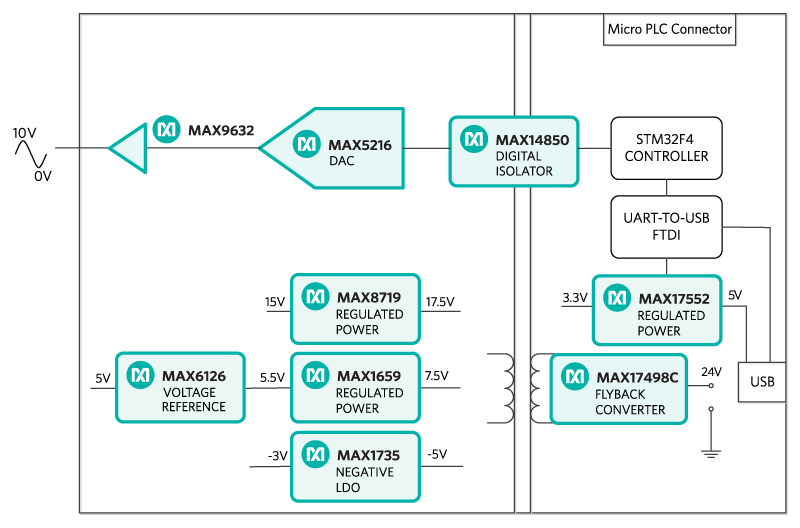

- 产品模型
- 4
产品详情
- 低功耗(最大80µA)
- 14/16位分辨率,3mm x 5mm、8引脚µMAX封装
- 高精度
- ±0.40 LSB INL (MAX5214,14位,最大±1 LSB)
- ±1.2 LSB INL (MAX5216,16位,最大±4 LSB)
- 整个工作范围内保证单调
- 低增益、低失调误差
- 2.7V至5.5V宽供电范围
- 满摆幅、缓冲输出工作
- 上电(POR)时,安全地将DAC输出复位至零
- 50MHz、3线、SPI/QSPI/MICROWIRE兼容高速串口
- 施密特触发,直接连接光耦
- /CLR异步清零DAC输出
- 高基准输入电阻,降低功耗
- 经过缓冲的电压输出直接驱动10kΩ负载

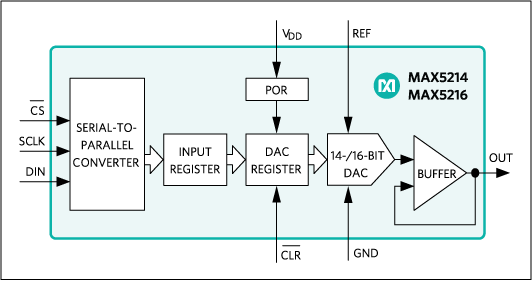

MAX5214/MAX5216为引脚兼容的14位和16位数/模转换器(DAC)。MAX5214/MAX5216为单通道、低功耗、带有电压缓冲输出的DAC。器件采用精密的外部基准,通过高阻输入,支持满摆幅工作并可有效降低系统功耗。MAX5214/MAX5216工作在2.7V至5.25V较宽的电源电压范围。具有极低功耗,适合多数低功耗、低电压应用。这些器件集成3线SPI/QSPI™/MICROWIRE/DSP兼容串行接口,有效节省电路板空间,并降低隔离应用的复杂性。MAX5214/MAX5216利用SCLK和DIN输入缓冲将输入至输出的数字噪声馈通降至最小(完成每个输入帧串行传输后关断)。上电时,MAX5214/MAX5216将DAC输出复位至零,为驱动阀门或其它需要上电时关闭变送器的应用提供更高的安全性。DAC提供缓冲输出,电源电流低至80µA (最大值),并具有±0.25mV低失调误差。/CLR置为低电平时,异步清零输入和DAC寄存器的内容,将DAC输出设置为零(与串口状态无关)。MAX5214/MAX5216采用超小尺寸(3mm x 5mm)、8引脚µMAX®封装,工作在-40°C至+105°C扩展工业级温度范围。
应用
- 2线传感器
- 自动测试设备
- 自动调谐
- 通信系统
- 增益与失调调节
- 便携式仪表
- 功率放大器控制
- 过程控制与伺服环路
- 可编程电压及电流源
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX5216BGUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
MAX5216BGUA+T | Micro-MAX, Thin Shrink Small-Outline | ||
MAX5216GUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
MAX5216GUA+T | Micro-MAX, Thin Shrink Small-Outline |
产品型号 | 产品生命周期 | PCN |
---|---|---|
9月 19, 2018 - 1753N ASSEMBLY |
||
MAX5216BGUA+ | 量产 | |
MAX5216BGUA+T | 量产 | |
MAX5216GUA+ | 量产 | |
MAX5216GUA+T | 量产 |
