设计、搭建、测试

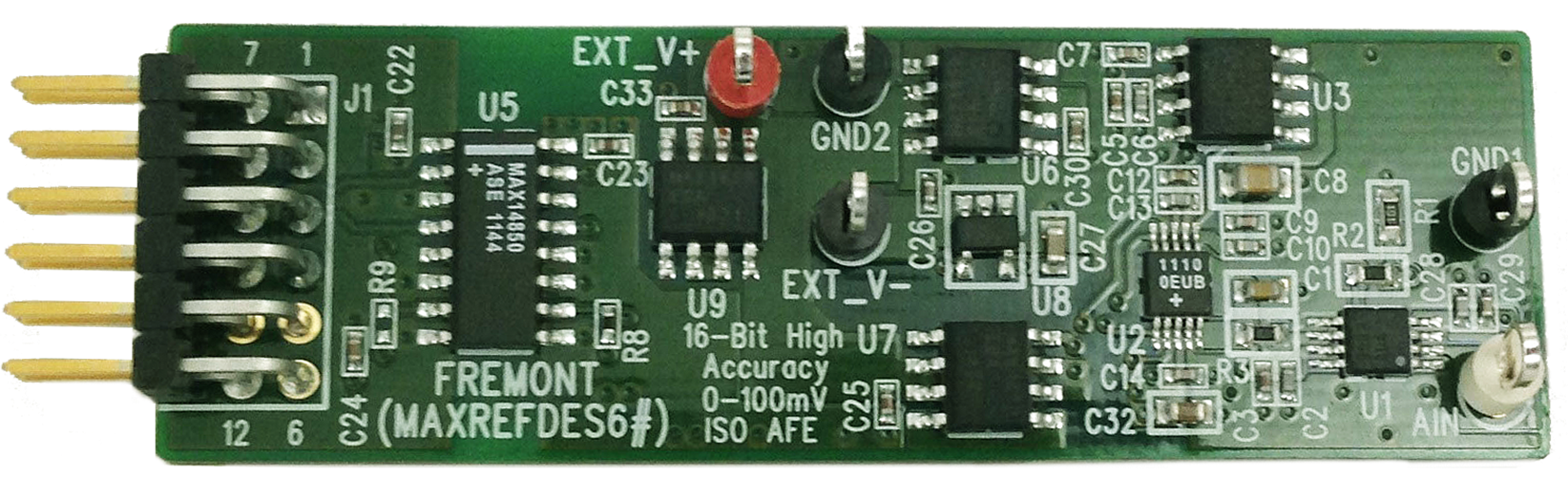

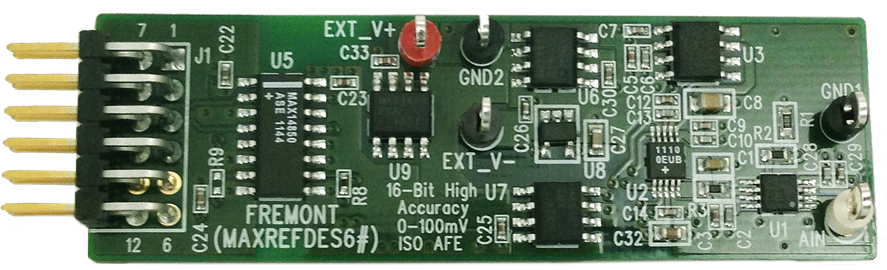

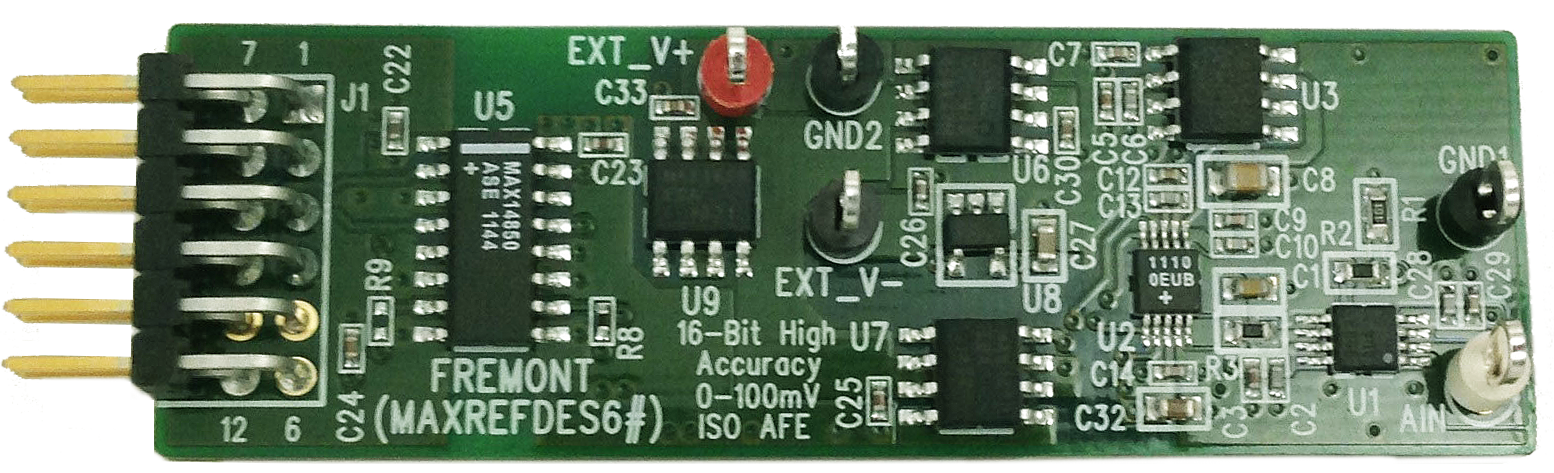

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • 原理图
  • PCB布局
  • PCB CAD文件
  • PCB Gerber文件
  • Nexys 3平台
  • ZedBoard平台(Zynq-7000)
  • 物料清单(BOM)
  • 测试结果
下载设计文件 43.75 M

器件驱动器

软件(如C代码和/或FPGA代码等)用于与元件的数字接口通信。

MAX11100 GitHub Linux Driver Source Code

描述

紧凑型Fremont (MAXREFDES6)子系统参考设计(图1)通过带隔离数据路径的高精度16位模拟前端(AFE)准确测量低电压、0至100mV、单端模拟信号。该设计优化了超高精度低噪声缓冲器(MAX9632)的功能;高精度ADC (MAX11100);超高精度4.096V基准电压源(MAX6126);600VRMS单芯片数据隔离器(MAX14850);以及低压差(LDO)稳压器,提供+6V、+5V和-5V稳压电源轨(MAX1659MAX1735)。这款出类拔萃的AFE解决方案适用于许多需要低电压输入、高阻抗和高精度模数转换的应用。智能工厂、工业和医疗应用不断使用更多不同配置的传感器。虽然低压传感器提供基本数据,但也需要/生成高信噪比,使得许多分立式和集成式模数转换器(ADC)不足以满足这些应用的需要。

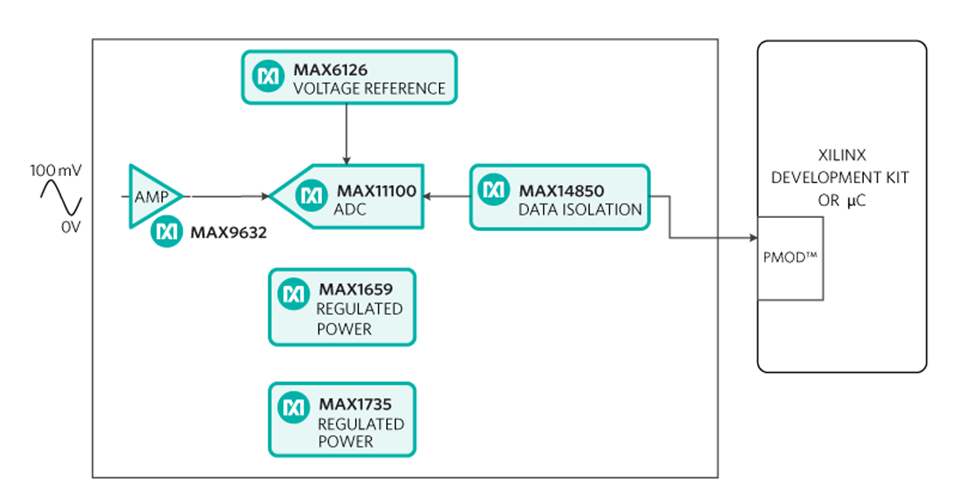

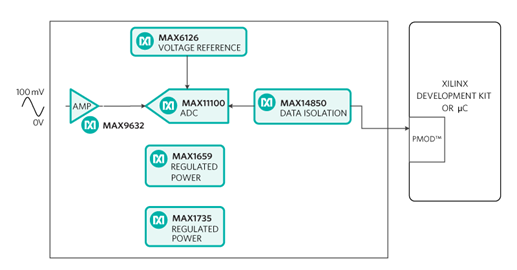

Figure 1. The Fremont subsystem design block diagram.

图1.Fremont子系统设计框图。

优势和特点

特性

  • 应用
  • 高精度模拟输入
  • 高阻抗
  • 0至100mV输入范围
  • 隔离数据路径
  • 印刷电路板(PCB)面积小
  • 设备驱动
  • C源代码示例
  • 兼容Pmod的外形尺寸

应用

  • 低压输出传感器
  • 过程控制
  • 医疗

竞争优势

  • 特别的单端架构
  • 优化电路板尺寸
  • 防磁干扰数据路径隔离

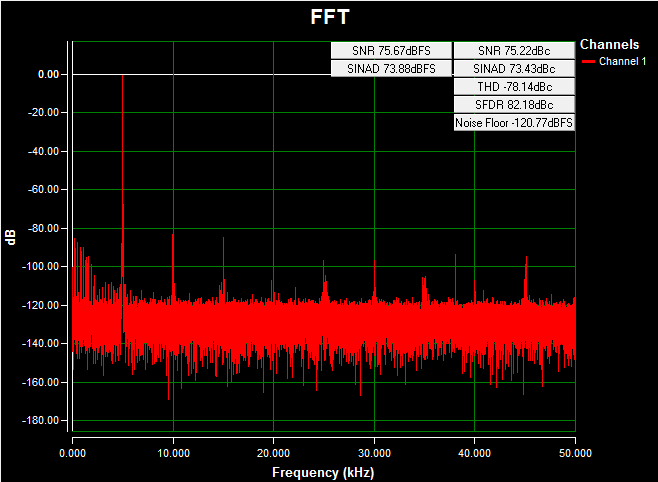

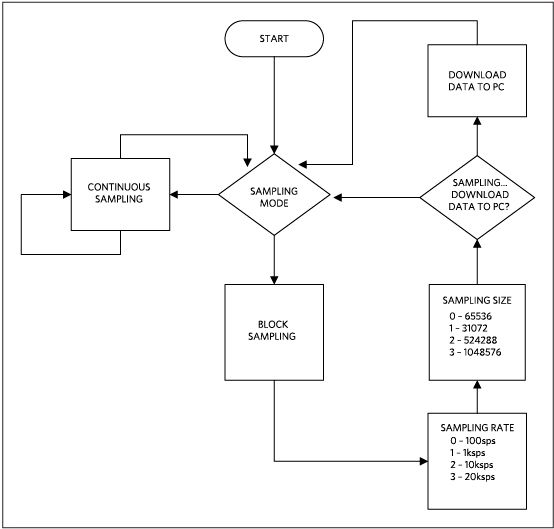

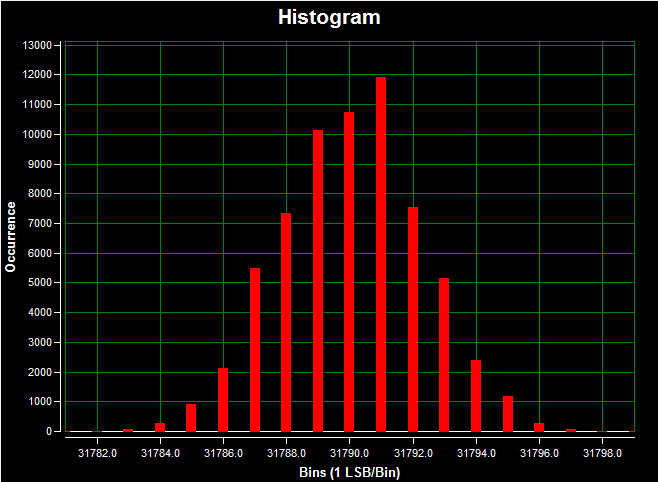

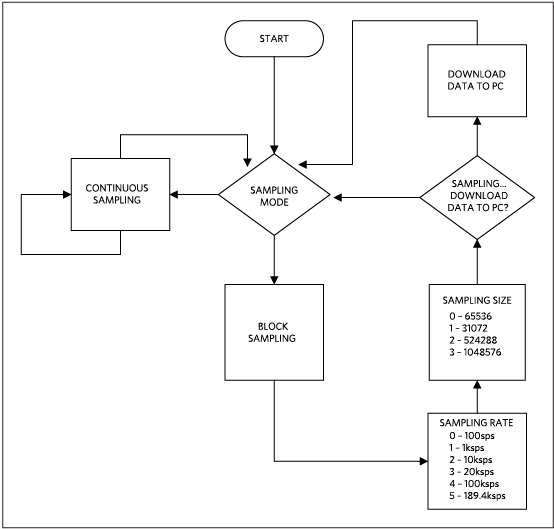

详情
