MAX17552

量产

60V、100mA、超小尺寸、高效率、同步降压型DC-DC转换器,空载耗流为22μA

60V、低I_Q同步降压稳压器实现高效率

数据手册 (Rev. 7)

产品选型表

产品模型: 4

Viewing:

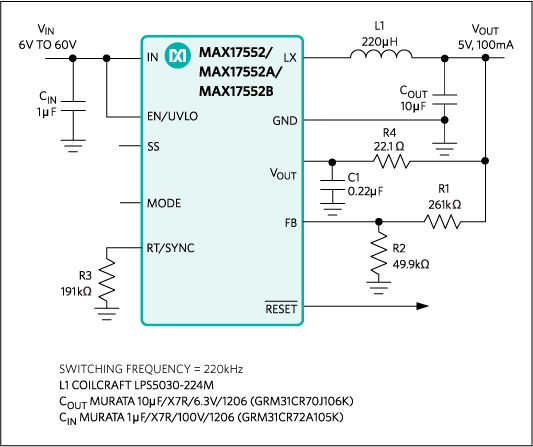

产品详情

减少外部元器件,降低总体成本
- 无需肖特基二极管——同步整流工作高效、低成本
- 内部补偿
- 内部固定的5.1ms或可编程软启动
- 可全用陶瓷电容,使紧凑布局
缩减DC-DC稳压器库存清单
- 4V至60V宽输入电压范围
- 0.8V至0.9 x VIN输出电压可调节
- 提供高达100mA负载电流
- 100kHz至2.2MHz可调节开关频率范围,带外同步
- 可配置PFM和强制PWM两种工作模式
降低功耗
- 22μA空载电流
- 峰值效率>90%
- PFM特性使轻载时效率高
- 1.2μA (典型值)关断电流
能在恶劣工业环境下可靠工作
- 峰值限流保护
- 有内置输出电压监测的开漏RESET输入引脚
- 可编程EN/UVLO门限
- 启动时单调进入预偏置输出
- 过热保护
- 高工业级-40°C至+125°C工作范围/ -40°C至+150°C结温范围

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX17552ATB+	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17552ATB+T	Thin Dual Flatpack No Leads	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17552AUB+	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX17552AUB+T	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2022 - 2195 DESIGN,WAFER FAB
		pcn_2195
MAX17552ATB+	量产
MAX17552ATB+T	量产
MAX17552AUB+	量产
MAX17552AUB+T	量产

这是最新版本的数据手册

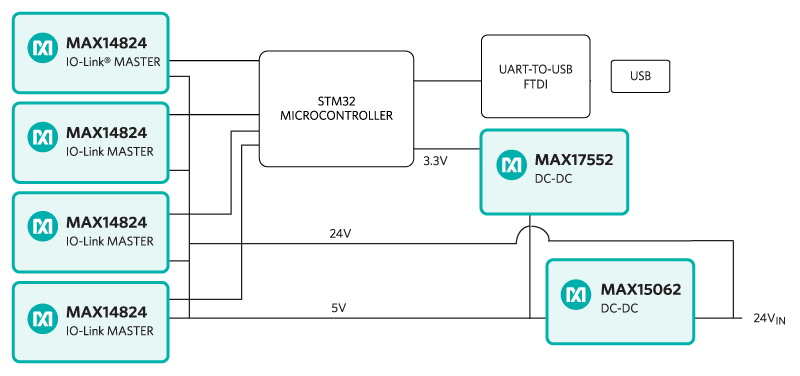

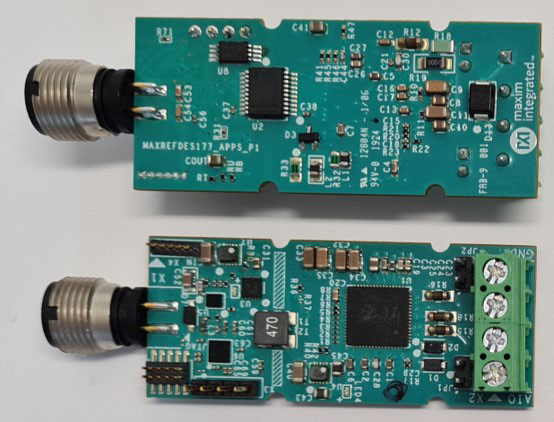

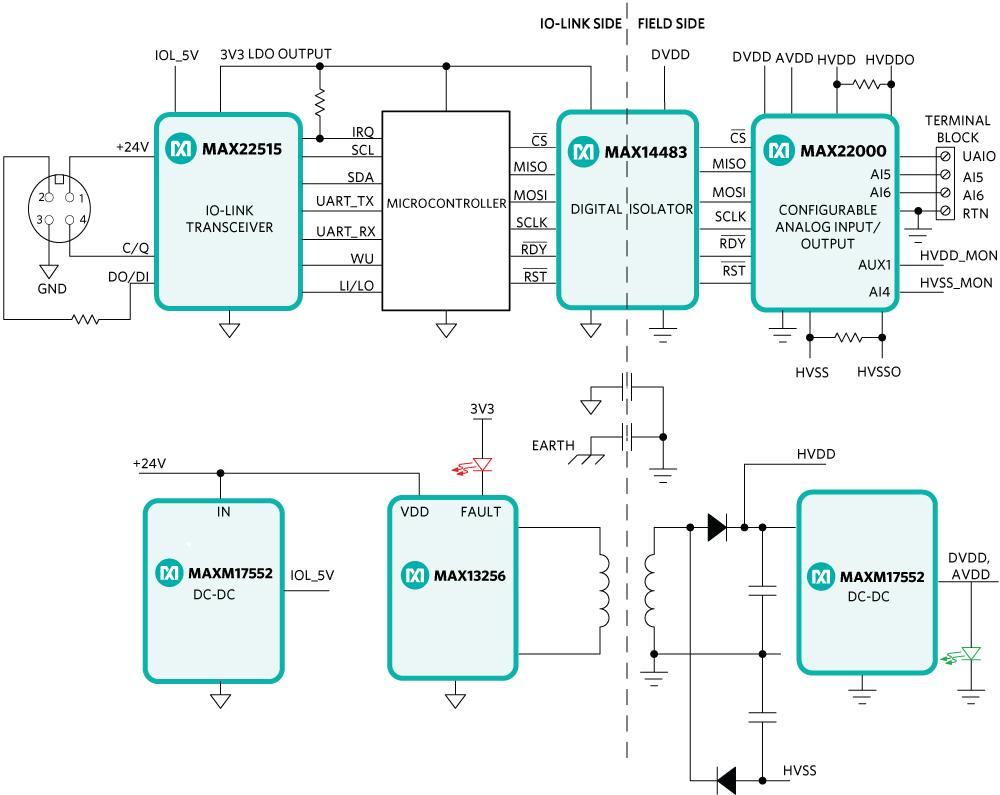

硬件生态系统

部分模型	产品周期	描述
内部电源开关降压稳压器 1
MAX15062	量产	60V、300mA、超小尺寸、高效、同步降压型DC-DC转换器

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

MAX17552 SIMPLIS Schematic

评估套件

用于5V输出电压应用的MAX17552 (TDFN)评估套件

立即购买更多内容

特性和优点

宽输入电压范围：6V至60V
5V输出，100mA连续电流
峰值效率：93%
26μA空载电源电流
使能/UVLO输入，可通过电阻编程UVLO阈值
内部或可编程软启动
可选PWM和PFM工作模式
开漏低电平有效RESET输出
过流保护
过温保护
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX17552 5V评估套件（EV套件）(TDFN)是一款装配完成且经过测试的电路板，用于演示MAX17552的性能，这是一款60V、100mA超小型、高效、同步降压型DC-DC转换器，采用10引脚TDFN封装。该评估套件具有较宽的6V至60V输入电压范围，在5V输出电压下，可提供高达100mA的负载电流。它在空载条件下仅消耗26µA电源电流（EN/UVLO连接至V_IN）。该评估套件的开关频率编程设置为220kHz，通过提供的元件可达到93%的峰值效率。该器件使用简单，可通过很少的外部元件进行轻松配置。它具有逐周期峰值限流保护、欠压保护和热关断功能。

该评估套件采用10引脚(3mm x 2mm)无铅(Pb)/符合RoHS标准的TDFN封装，其中已安装MAX17552ATB+。

应用

4–20mA电流环路供电传感器
电池供电设备
通用负载点
高压LDO替代产品
HVAC和楼宇控制
工业传感器和过程控制

资料

MAX17552ATBEVKIT Gerber File - Design Files
6.51M

MAX17552ATBEVKIT Gerber File
6.51M

5V输出电压应用MAX17552A(TDFN)评估套件

立即购买更多内容

特性和优点

宽输入电压范围：6V至60V
5V输出，100mA连续电流
峰值效率：93%
26µA空载电源电流
使能/UVLO输入，可通过电阻编程UVLO阈值
内部或可编程软启动
可选PWM和PFM工作模式
开漏低电平有效RESET输出
过流保护
过温保护
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX17552AEVKIT#评估套件（EV套件）是一款装配完成且经过测试的电路板，用于演示MAX17552A的性能，这是一款60V、100mA超小型、高效、Himalaya同步降压DC-DC转换器，采用10引脚TDFN封装。该评估套件具有较宽的6V至60V输入电压范围，在5V输出电压下，可提供高达100mA的负载电流。它在空载条件下仅消耗26µA电源电流（EN/UVLO连接至V_IN）。该评估套件的开关频率编程设置为220kHz，通过提供的元件可达到93%的峰值效率。该器件使用简单，可通过很少的外部元件进行轻松配置。它具有逐周期峰值限流保护、欠压保护和热关断功能。

该评估套件采用10引脚(3mm x 2mm)无铅(Pb)/符合RoHS标准的TDFN封装，其中已安装MAX17552AATB+。

应用

4–20mA电流环路供电传感器
电池供电设备
通用负载点
高压LDO替代产品
HVAC和楼宇控制
工业传感器和过程控制

用于5V输出电压应用的MAX17552 (µMAX)评估套件

立即购买更多内容

特性和优点

输入电压范围：6V至60V
5V输出，100mA连续电流
峰值效率：93%
26µA空载电源电流
EN/UVLO用于开/关控制和可编程输入欠压闭锁
可编程开关频率
内部或可编程软启动
PFM或强制PWM工作模式
低电平有效RESET输出
峰值限流保护
热关断
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX17552 5V评估套件（EV套件）(µMAX^®)是一款装配完成且经过测试的电路板，用于演示MAX17552的性能，这是一款60V、100mA超小型、高效、同步降压型DC-DC转换器，采用10引脚µMAX封装。该评估套件具有较宽的6V至60V输入电压范围，在5V输出电压下，可提供高达100mA的负载电流。它在空载条件下仅消耗26µA电源电流（EN/UVLO连接至V_IN）。该评估套件的开关频率编程设置为220kHz，通过提供的元件可达到93%的峰值效率。该器件使用简单，可通过很少的外部元件进行轻松配置。它具有逐周期峰值限流保护、欠压保护和热关断功能。

该评估套件采用10引脚(3mm x 3mm)无铅(Pb)/符合RoHS标准的µMAX封装，其中已安装MAX17552AUB+。

应用
