MAX14821

製造中

IO-Linkデバイストランシーバ

業界最小、2.5mm x 2.5mmの25ピンWLPのフル機能IO-Linkデバイストランシーバ

データシート (Rev. 7) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 規格準拠によって将来を保証するソリューションを確保
    • IO-Linkバージョン1.0および1.1.2
    • IEC IEC61131.9 SDCI
  • 高い設計自由度と集積によってSKU (在庫)を削減
    • プッシュプル、PNP、またはNPNドライバ設定
    • COM1、COM2、およびCOM3データレートをサポート
    • SPIインタフェースによって制御と監視が可能
    • 2.5V～5Vロジックインタフェースレベル
    • 補助デジタル出力(DO)：24V、100mA
    • 補助デジタル入力(DI)：24V
    • C/Q出力駆動仕様：100mA
    • 5Vおよび3.3Vレギュレータ内蔵
  • 内蔵の保護によって堅牢なソリューションを実現
    • 拡張フォルト監視およびレポート
    • 全24V入力/出力で逆極性および短絡保護
    • 逆極性保護された24V電源出力
    • 動作温度範囲：-40℃～+105℃
  • 小型パッケージによってセンサーの小型化に対応
    • WLP (2.5mm x 2.5mm)およびTQFN (4mm x 4mm)パッケージ
MAX14821
IO-Linkデバイストランシーバ

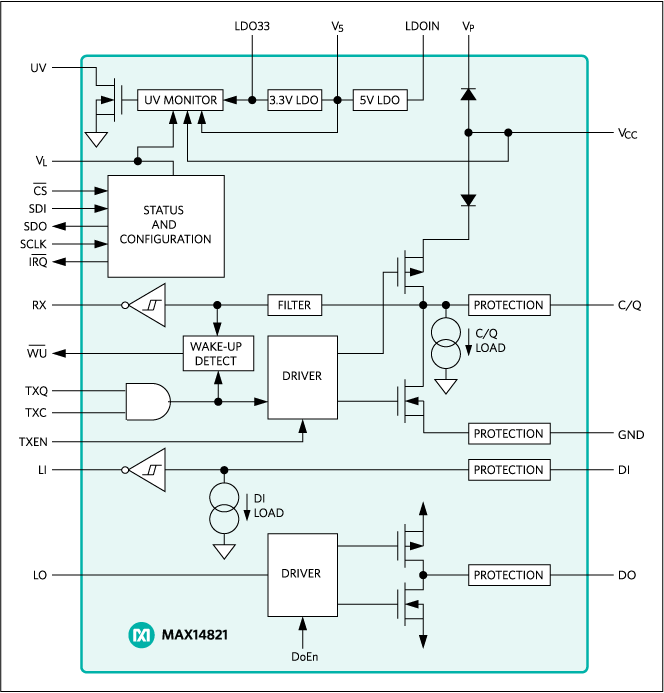

MAX14821：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 4

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
IO-Link 1
MAX14824
製造中 IO-Linkマスタートランシーバ
UART 1
MAX14830
製造中 クワッドシリアルUART、128ワードFIFO内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

MAX14820EVKIT

MAX14820およびMAX14821の評価キット

今すぐ購入 詳細を表示

機能と利点

  • IO-Link対応デバイストランシーバ
  • IOおよびSPI™インタフェース端子
  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX14820の評価キット(EVキット)は、MAX14820の評価ボードとソフトウェアで構成されます。このEVキットは、IO-Link®デバイストランシーバのMAX14820およびMAX14821を評価する完全実装および試験済み回路基板です。

このEVキットは、Windows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアを備えており、2つのデバイスの各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供します。このEVキットは、USB A-BケーブルでPCに接続されます。

アプリケーション

  • インダストリアルセンサーおよびアクチュエータ
  • IO-Linkアクチュエータ
  • IO-Linkセンサー
MAX14820EVKIT
MAX14820およびMAX14821の評価キット

リファレンス・デザイン

MAXREFDES42
MAXREFDES42
MAXREFDES42
MAXREFDES42 Circuits from the Lab®

IO-Link RTD温度センサー

詳細なリファレンス・デザインを表示

機能と利点

特長

  • IEC 61131-9
  • IQ2 IO-Link iqStack®デバイス
  • IO-Linkバージョン1.1準拠
  • 較正用の不揮発性メモリ
  • フォルト監視
  • 素早い読取り用のLEDディスプレイ(粗い温度値)
  • IO-Linkによる詳細な温度値*

競争優位性

  • 高精度
  • 低電力
  • 低コスト

Santa Cruz MAXREFDES23
Santa Cruz MAXREFDES23
Figure 1. The Santa Cruz reference design block diagram.
MAXREFDES23 (Santa Cruz) Circuits from the Lab®

IO-Link光センサー

詳細なリファレンス・デザインを表示

機能と利点

特長

  • 世界最小のIO-Link光センサー：6.5mm x 25mm
  • 低コスト
  • IEC 61131-9
  • IO-Linkバージョン1.1および1.0準拠
  • フィールドバスに依存しない
  • TVS (過渡電圧サプレッサ)ダイオードの準拠規格
    IEC 61000-4-2 (ESD)
    IEC 61000-4-4 (EFT)
  • 自動センサー置換
  • 低電力
  • 逆極性および短絡保護

競争優位性

  • 最小サイズ
  • M12丸型ハウジング対応/大型のボックスケース不要
  • 低コスト

アプリケーション

  • IO-Linkセンサー
  • 産業用光センサー
  • カラーセンサー
  • コントラストセンサー
  • カラーソーティング
  • ガス、液体分析
  • ラベル確認
  • リッド挿入検証
  • 収縮包装確認
  • 耐タンパーシール確認
  • 目視検査の代替
  • 自動ディスプレイ輝度
  • プロセス制御
  • 産業オートメーション
  • PLC

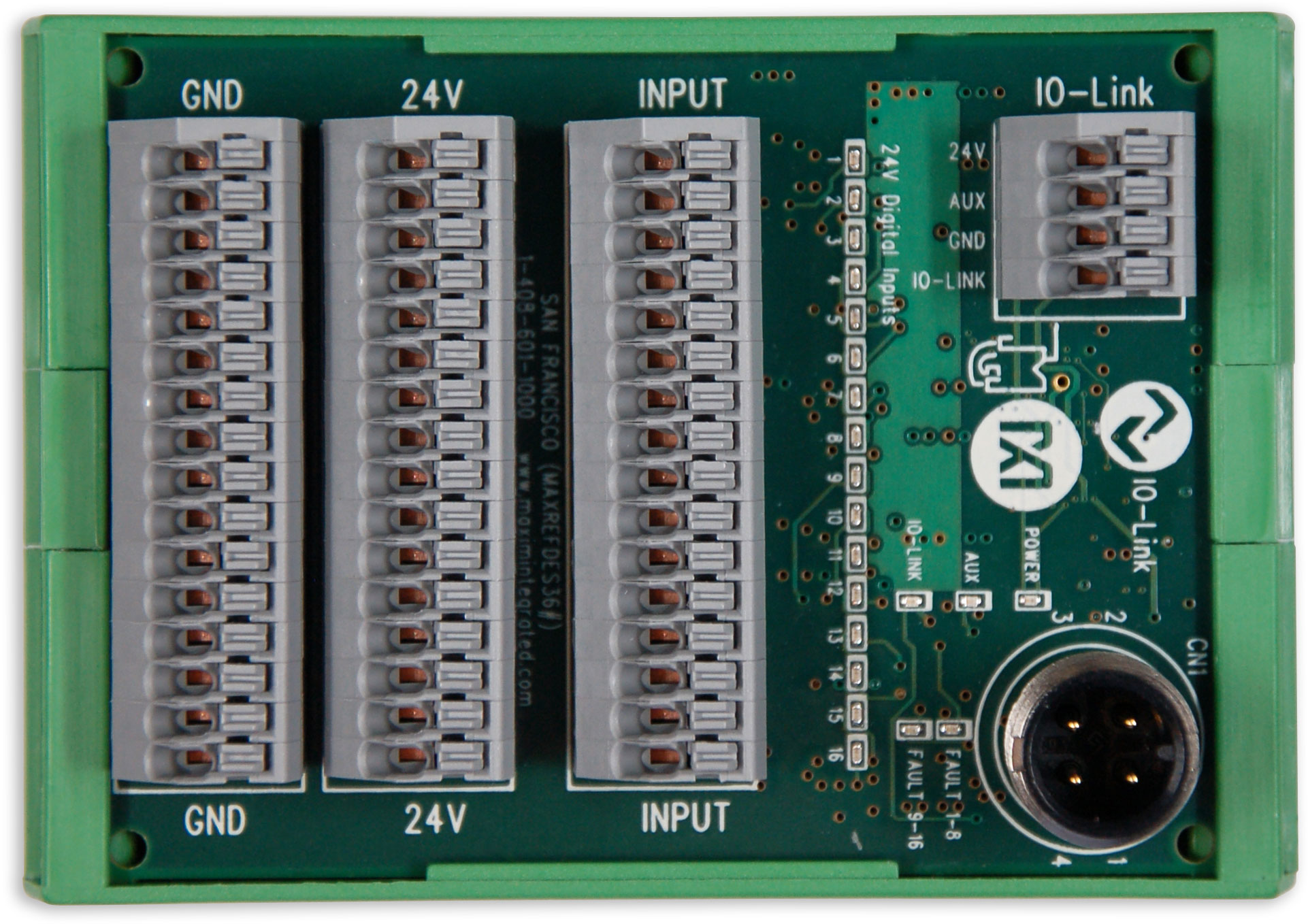

MAXREFDES36
MAXREFDES36

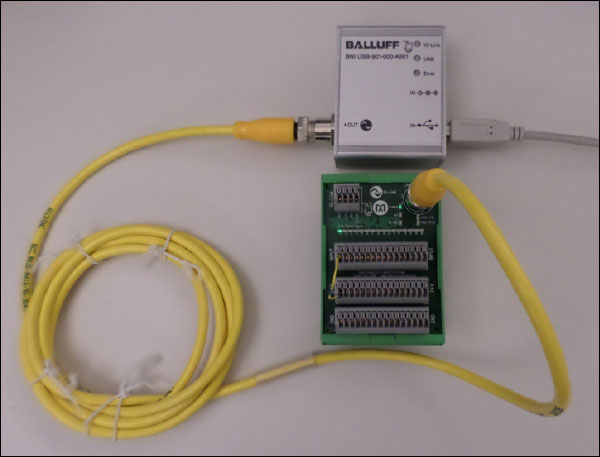

Figure 2b. The MAXREFDES36# reference design connected to a Balluff USB IO-Link Master.

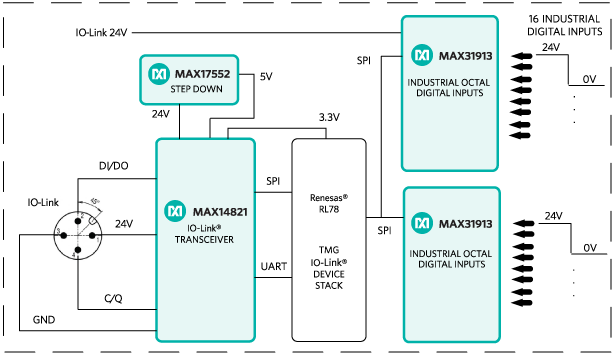

MAXREFDES36 Block Diagram
MAXREFDES36 Circuits from the Lab®

IO-Link 16-Channel Digital Input Hub

詳細なリファレンス・デザインを表示

機能と利点

Applications

  • Digital input modules for PLCs
  • Assembly lines
  • Conveyor systems
  • Robotics
  • Process control and automation
  • Industrial automation
  • PLC and DCS systems

Competitive Advantages

  • Small size
  • Low power
  • Low cost

Features

  • DIN rail form factor
  • IEC 61131-9
  • IO-Link version 1.1 and 1.0 compliant
  • On-chip 8:1 serialization
  • Fault monitoring
  • Field powered LED drivers

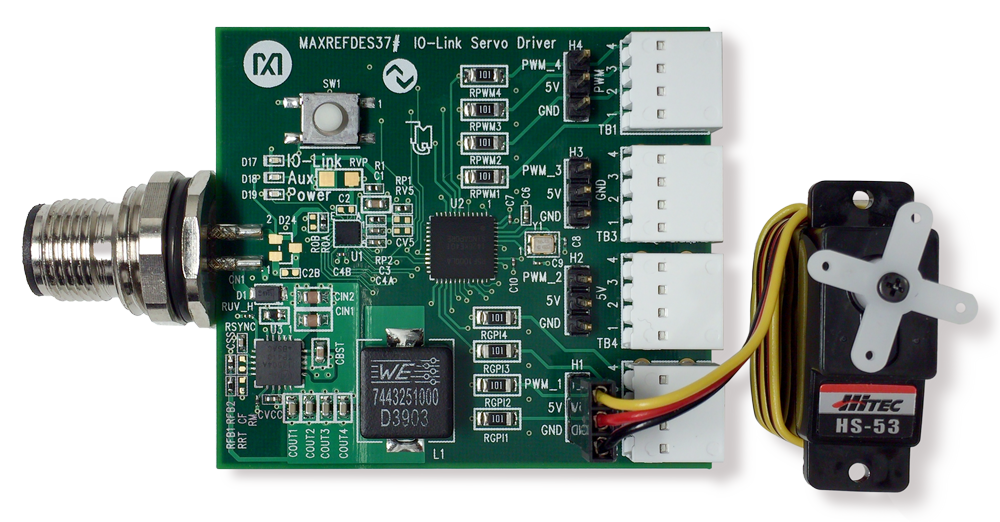

maxrefdes37fig00
maxrefdes37fig00

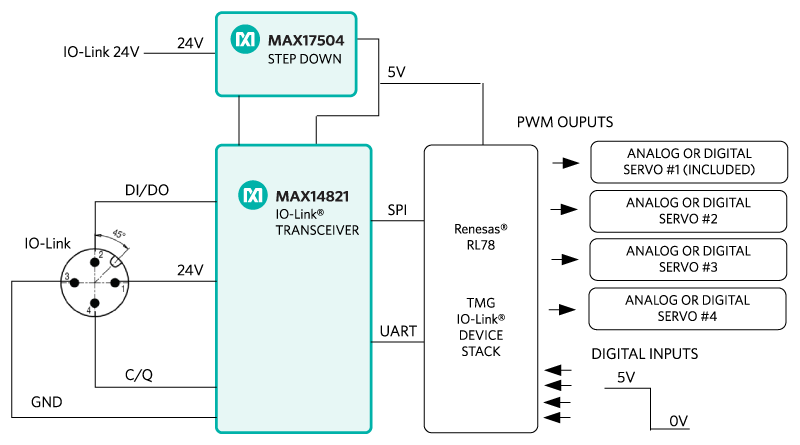

maxrefdes37fig01
MAXREFDES37 Circuits from the Lab®

IO-Linkクワッド・サーボ・ドライバ

詳細なリファレンス・デザインを表示

機能と利点

  • 5V PWM出力×4
  • 5Vデジタル入力×5
  • サーボ電源：5V/3.4V
  • IO-Linkバージョン1.1に準拠
  • IEC 61131-9
  • TMG TEデバイス・スタック
  • 下記に準拠した過渡電圧サプレッサ（TVS）ダイオード
  • IEC 61000-4-2（ESD）
  • IEC 61000-4-4（EFT）

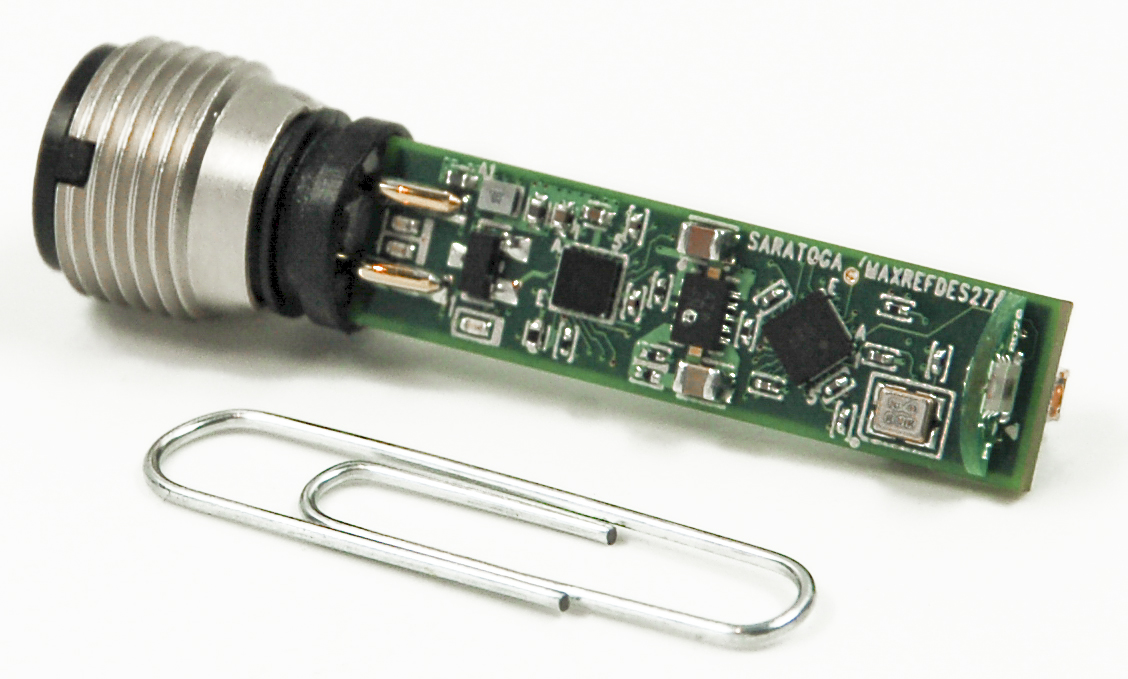

5868fig00
5868fig00
MAXREFDES27 Circuits from the Lab®

MAXREFDES27: IO-Link Optical Proximity Sensor

詳細なリファレンス・デザインを表示

機能と利点

  • Tiny industrial sensor form factor
  • Ultra low power: 150mW
  • Low cost
  • IEC 61131-9
  • IO-Link version 1.1 and 1.0 compliant
  • Field bus agnostic
  • Transient voltage suppression
  • Reverse polarity and short-circuit protected
MAXREFDES42
IO-Link RTD温度センサー
MAXREFDES42
MAXREFDES42
MAXREFDES23 (Santa Cruz)
IO-Link光センサー
Santa Cruz MAXREFDES23
Figure 1. The Santa Cruz reference design block diagram.
MAXREFDES36
IO-Link 16-Channel Digital Input Hub
MAXREFDES36
Figure 2b. The MAXREFDES36# reference design connected to a Balluff USB IO-Link Master.
MAXREFDES36 Block Diagram
MAXREFDES99
MAX7219 Display Driver Shield
MAXREFDES99
MAXREFDES99 Reference Design Block Diagram.
MAXREFDES37
IO-Linkクワッド・サーボ・ドライバ
maxrefdes37fig00
maxrefdes37fig01
MAXREFDES27
MAXREFDES27: IO-Link Optical Proximity Sensor
5868fig00
