LTM4676A

新規設計に推奨

デジタル・パワー・システム・マネージメント機能を備えたデュアル13A/シングル26A μModuleレギュレータ

データシート (Rev. B) 製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$39.96

Viewing:

製品の詳細

制御およびモニタ用のデジタル・インターフェイスを備えたデュアル高速アナログ・ループ
広い入力電圧範囲：4.5V～26.5V
出力電圧範囲：0.5V～5.5V
全温度範囲での最大DC出力誤差：±0.5%
10A負荷での電流読み取り精度：±2.5%
400kHzのPMBusに準拠したI²Cシリアル・インターフェイス
16ビットΔΣ A/Dコンバータ内蔵
最大125Hzの遠隔測定ポーリング・レートをサポート
固定周波数電流モード制御
複数のモジュールの並列接続および電流分担
全7ビットのスレーブ・アドレスをサポート
デュアル、18AのLTM4677とピン互換
16mm × 16mm × 5.01mm BGAパッケージ

読出し可能なデータ：

入力および出力電圧、電流、温度
動作時ピーク値、動作時間、フォルト、警告
ECC機能付きオンボードEEPROMのフォルト・ログ記録

書込み可能なデータと設定可能なパラメータ：

出力電圧、電圧シーケンシング、マージニング
デジタル・ソフトスタート／ソフトストップ・ランプ
OV/UV/OT、UVLO、周波数、位相

LTM4676Aは、ターン・オン時間が40msのデュアル13Aまたはシングル26Aの降圧μModule^®（マイクロモジュール）DC/DCレギュレータです。このデバイスはPMBus（I²Cベースのデジタル・インターフェイス・プロトコル）を介して、パワー・マネージメント・パラメータの遠隔設定や遠隔モニタが可能です。LTM4676Aは、高速アナログ制御ループ、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、インダクタ、および支持部品で構成されています。

LTM4676Aの2線式シリアル・インターフェイスにより、プログラム可能なスルーレートかつ遅延時間のシーケンシングを行って、出力のマージニング、調整、および緩やかな増減が可能です。入力および出力の電流および電圧、出力電力、温度、稼働時間、およびピーク値は読み取り可能です。起動時には、出力電圧、スイッチング周波数、およびチャネル位相角を、ピンに接続する抵抗の値によって設定できます。LTpowerPlay^™ GUI、DC1613 USB-PMBusコンバータ、およびデモキットが用意されています。

LTM4676AはLTM4676とピン互換の、性能向上バージョンです。


製品番号	電源投入時の起動時間 (最大) (ms)	入力電圧範囲 (V)	出力電圧範囲 (V)	ピン互換
LTM4676	170	4.5～26.5	0.5V～4 (チャネル0) 0.5～5.5 (両チャネル)	該当
LTM4676A	70	4.5～17	0.5～5.5 (両チャネル)	該当

アプリケーション

プロトタイピング、生産、フィールドの各環境におけるシステム最適化、特性評価、データ・マイニング

製品モデル: 3
1Ku当たりの価格: 最低価格：$39.96

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTM4676AEY#PBF	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4676AIY	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4676AIY#PBF	144-Lead BGA (16mm x 16mm x 5.01mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

7 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4676AEY#PBF	製造中
LTM4676AIY	製造中
LTM4676AIY#PBF	製造中
2 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4676AEY#PBF	製造中
LTM4676AIY	製造中
LTM4676AIY#PBF	製造中
2 5, 2020 - 20_0127 Supplier Material Change for µModule
		PCN20_0127_Form Material_Report Qualification Results Summary
LTM4676AEY#PBF	製造中
LTM4676AIY	製造中
LTM4676AIY#PBF	製造中
9 30, 2019 - 19_0217 LTM4676A - Notification of Qualification of New Mold Compound
		PCN19_0217_Form Material_Report Qualification Results Summary
LTM4676AEY#PBF	製造中
LTM4676AIY	製造中
LTM4676AIY#PBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2975	新規設計に推奨	入力電流とエネルギーの正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ

製品モデル	製品ライフサイクル	詳細
LTM4675	新規設計に推奨	パワーシステム・マネージメント機能を備えたデュアル9A/シングル18A μModuleレギュレータ
LTM4676	製造中止	パワーシステム・マネージメント機能を備えたデュアル13A/シングル26A μModuleレギュレータ
LTM4677	新規設計に推奨	デュアル18Aまたはシングル36A µModule（パワーモジュール）レギュレータ、パワーシステム・マネージメント付き

ツールおよびシミュレーション

LTspice 1

LTM4676A - Step-Down (Buck) Regulators

下記製品はLTspiceで使用することが出来ます。:

LTM4676
LTM4676A

LTpowerCAD 2

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

LTpowerCAD^®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

LTM4675 + LTM4676A + LTM4677 + LTM4620A Demo Board | PSM μModule Power Stick

今すぐ購入詳細を表示

製品詳細

Demonstration circuit 2204B is a very compact demo board that showcases five different devices – LTM4675, LTM4676A, LTM4677, LTM4620A and LTC2974. These devices cover various product lines including DC/DC μModule^® regulator with digital power system management (LTM4675, LTM4676A and LTM4677), high current analog DC/DC μModule regulator (LTM4620A) and I²C/SMBus/PMBus power system managers with EEPROM (LTC2974). Please see data sheets for more detailed information.

資料

DC2204B - Demo Manual
1.00M

DC2204B - Schematic
168.00K

DC2204B - Design Files
3.00M

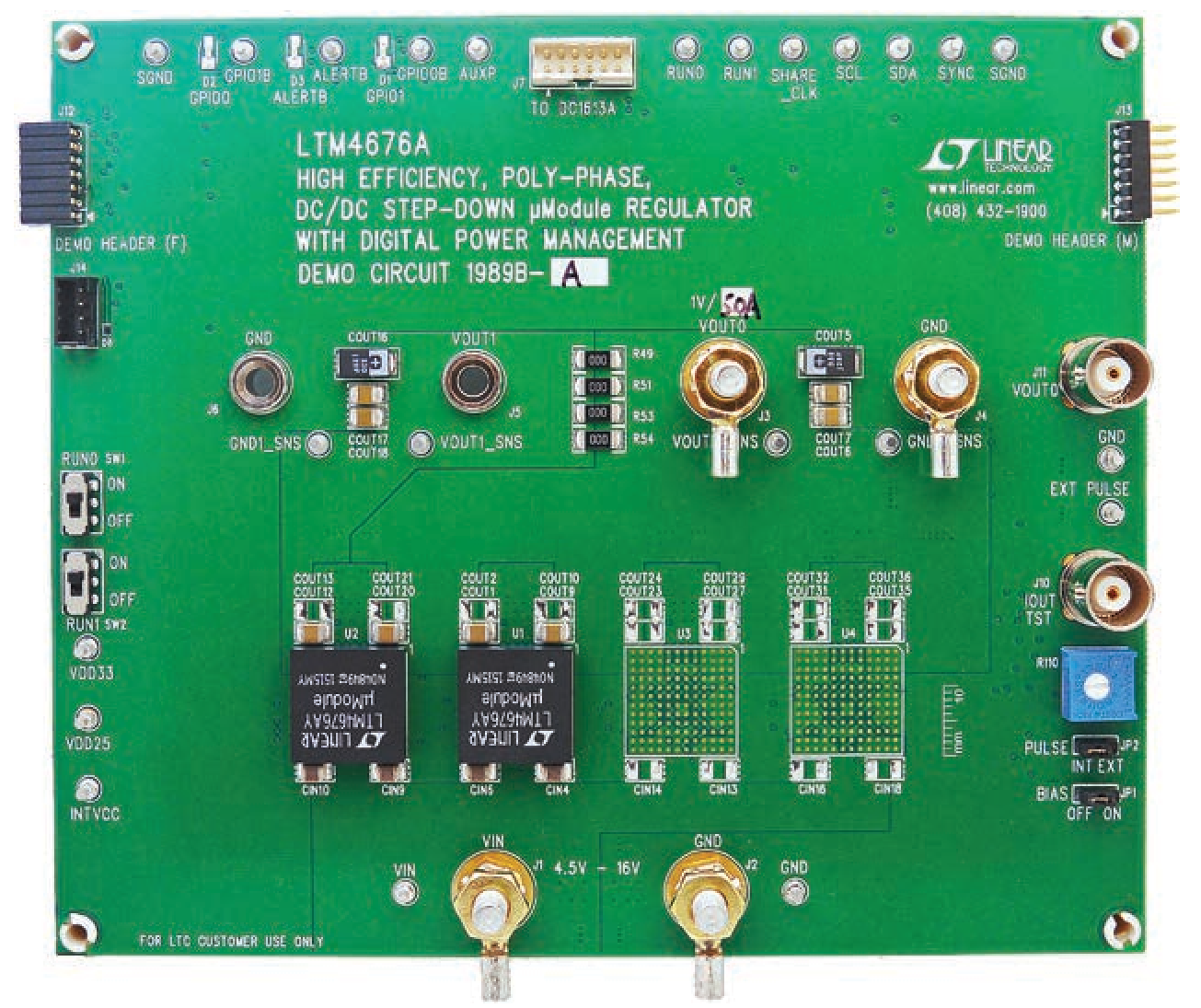

LTM4676A Demo Board | LTM4676A(x2) Current Shared, PMBus Buck µModule, 4.5V ≤ VIN ≤ 17V, VOUT = 0.5V to 4V @ 50A

今すぐ購入詳細を表示

製品詳細

Demonstration circuit 1989B-A is a high efficiency, high density, μModule regulator with 4.5V to 17V input range. The output voltage is adjustable from 0.5V to 4V, and it can supply 50A maximum load current. The demo board has two LTM4676A μModule regulators, and the LTM4676A is a dual 13A or single 26A step-down regulator with PMBus power system management. Please see LTM4676A data sheet for more detailed information.

資料

DC1989B-A - Design Files
3.00M

DC1989B-A - Schematic
172.00K

DC1989B-A - Demo Manual
1.00M

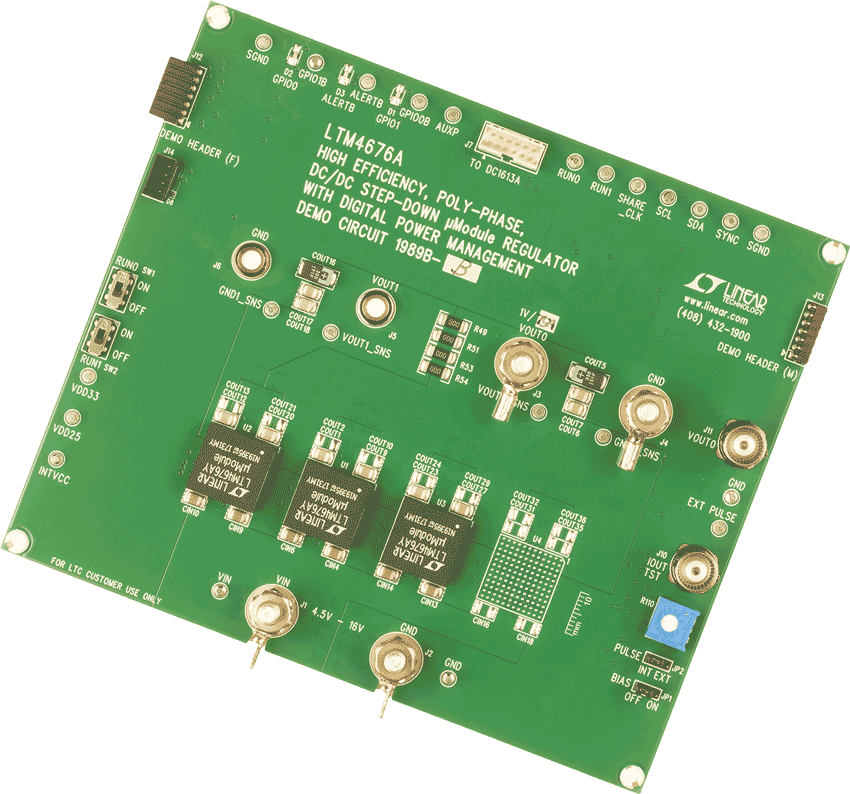

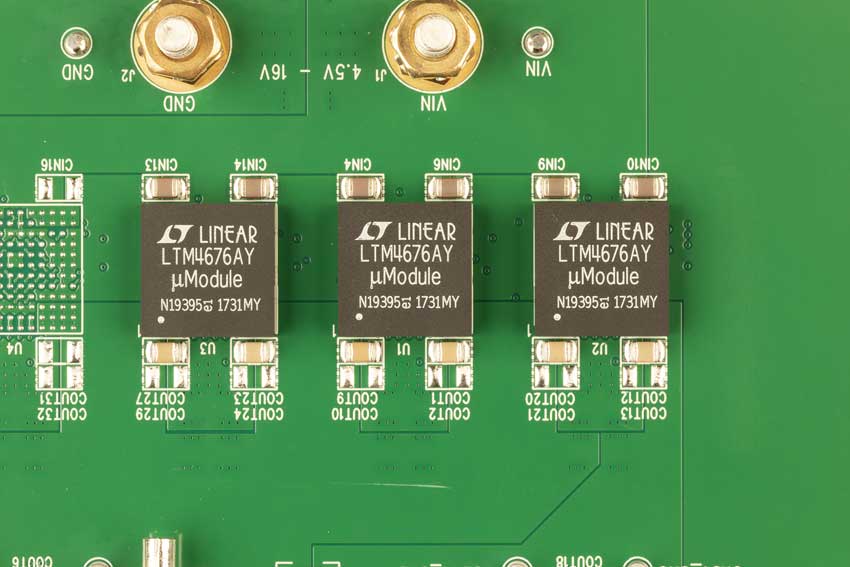

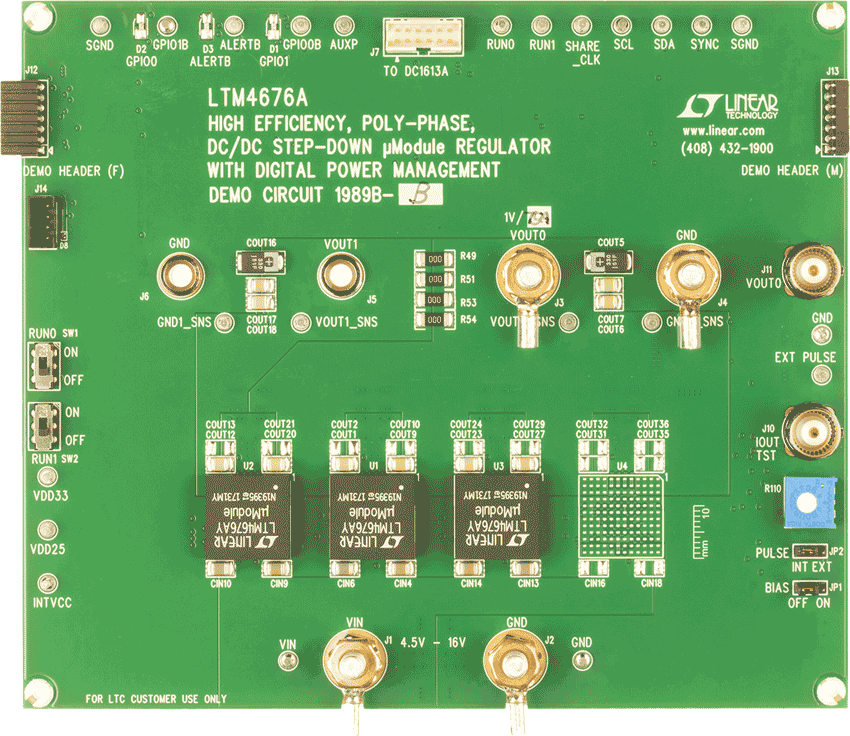

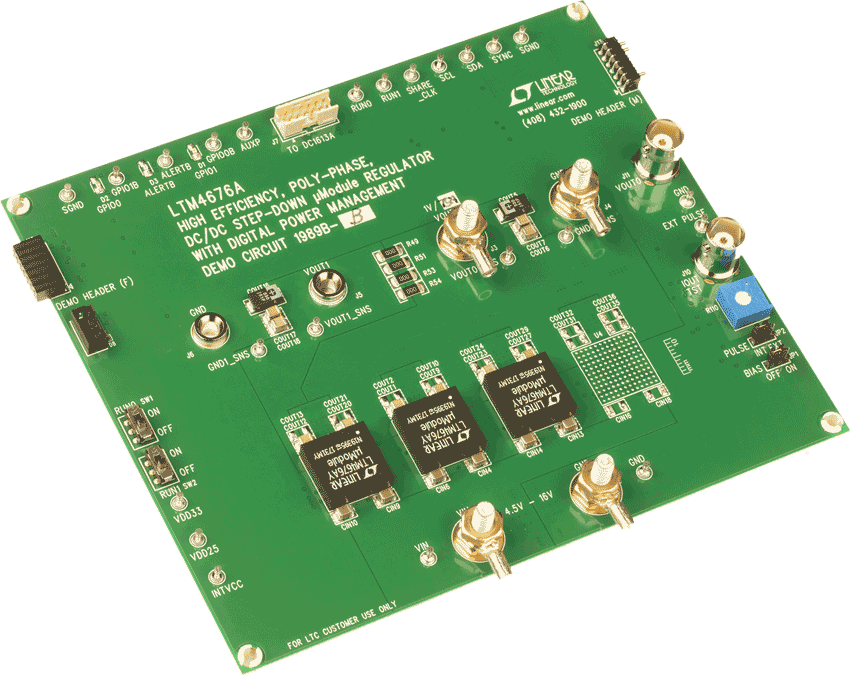

LTM4676A Demo Board | LTM4676A(x3) Current Shared, PMBus Buck µModule, 4.5V ≤ VIN ≤ 17V, VOUT = 0.5V to 4V @ 75A

今すぐ購入詳細を表示

製品詳細

Demonstration circuit 1989B-B is a high efficiency, high density, μModule regulator with 4.5V to 17V input range. The output voltage is adjustable from 0.5V to 4V, and it can supply 75A maximum load current. The demo board has three LTM4676A μModule regulators, and the LTM4676A is a dual 13A or single 26A step-down regulator with PMBus power system management. Please see LTM4676A data sheet for more detailed information.

資料

DC1989B-B - Schematic
172.00K

DC1989B-B - Design Files
4.00M

DC1989B-B - Demo Manual
1.00M

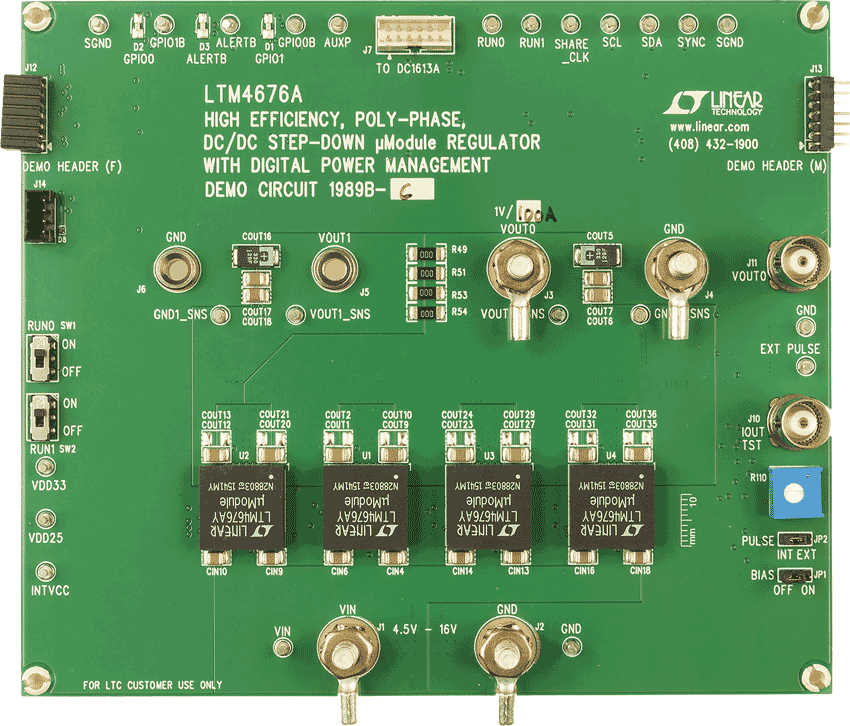

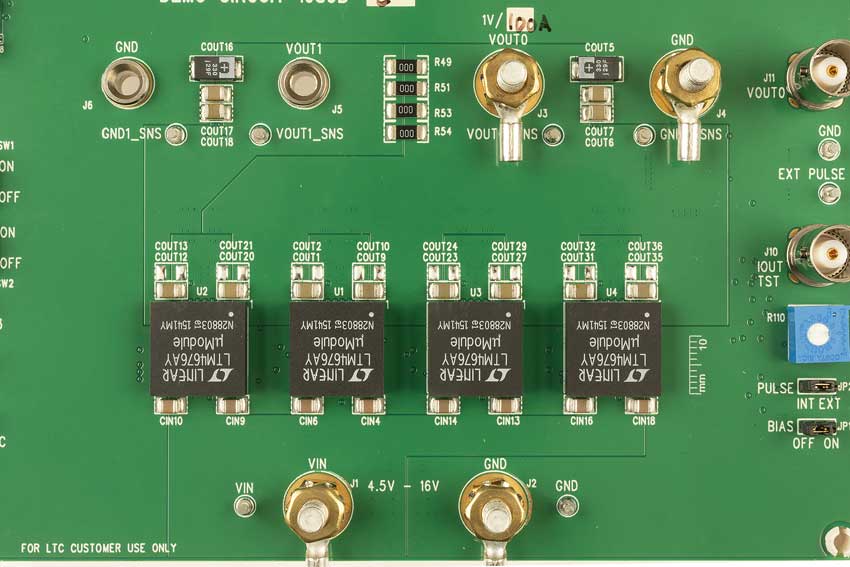

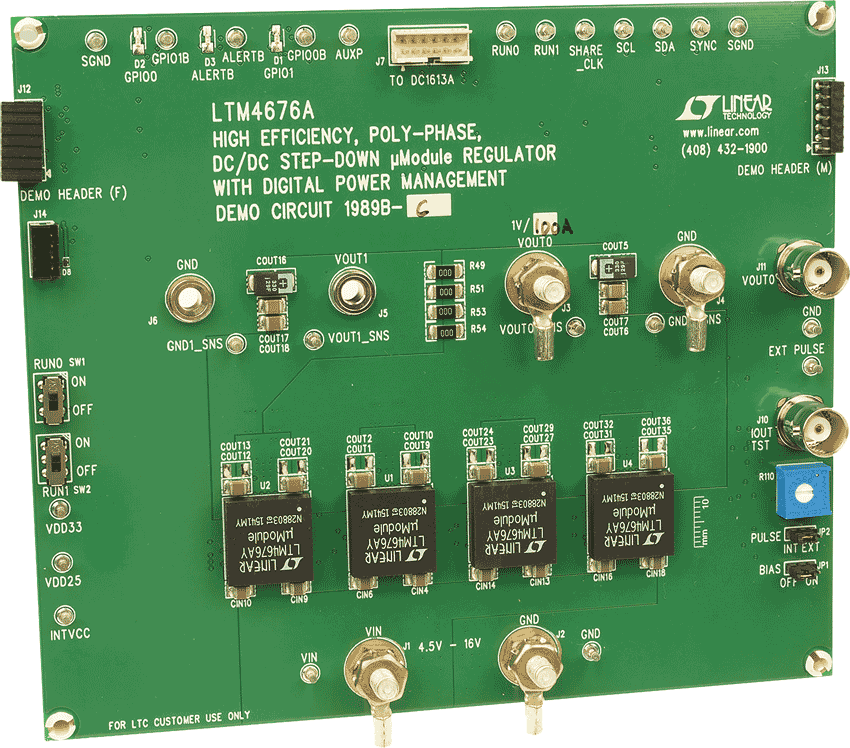

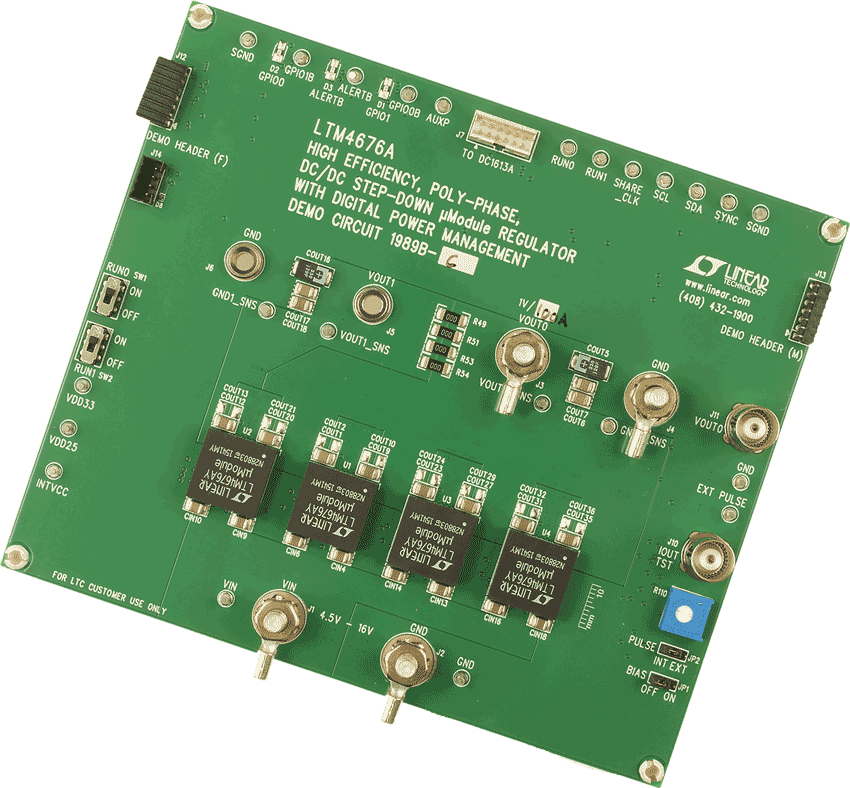

LTM4676A Demo Board | LTM4676A(x4) Current Shared, PMBus Buck µModule, 4.5V ≤ VIN ≤ 17V, VOUT = 0.5V to 4V @ 100A

今すぐ購入詳細を表示

製品詳細

Demonstration circuit 1989B-C is a high efficiency, high density, μModule regulator with 4.5V to 17V input range. The output voltage is adjustable from 0.5V to 4V, and it can supply 100A maximum load current. The demo board has four LTM4676A μModule regulators. The LTM4676A is a dual 13A or single 26A step-down regulator with PMBus power system management. Please see LTM4676A data sheet for more detailed information.

資料

DC1989B-C - Schematic
172.00K

DC1989B-C - Design Files
2.00M

DC1989B-C - Demo Manual
1.00M

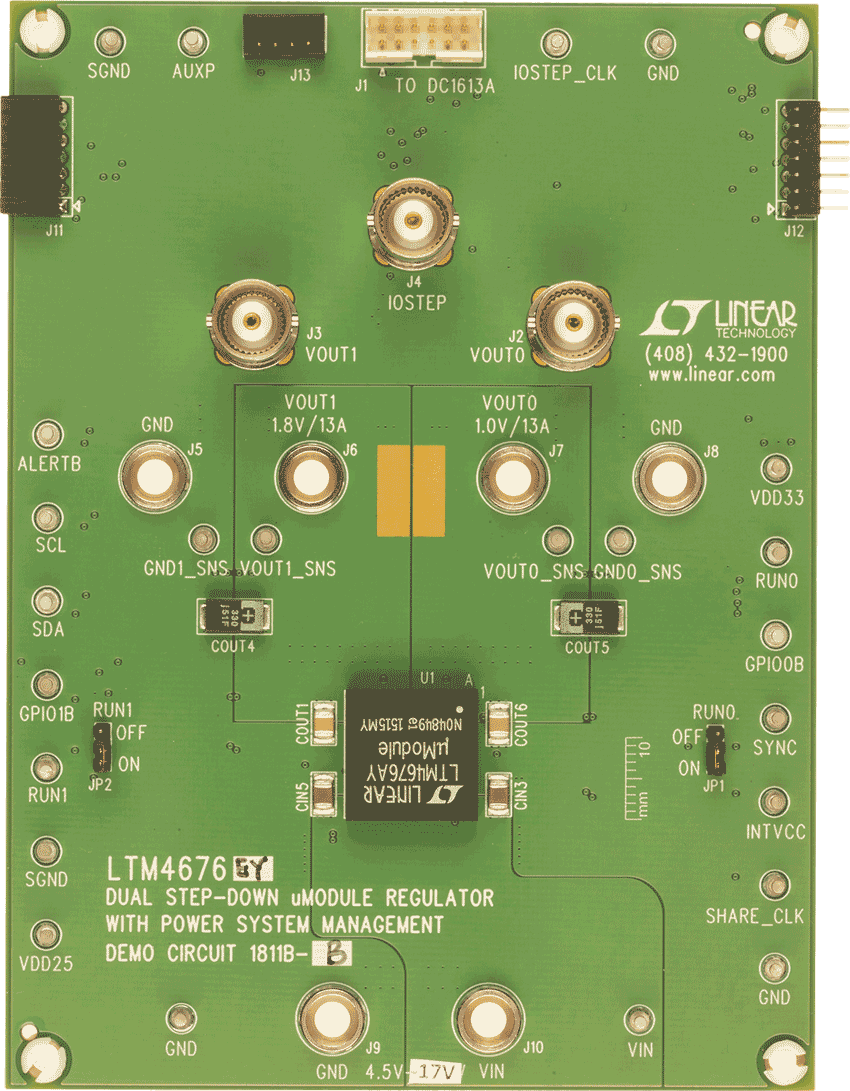

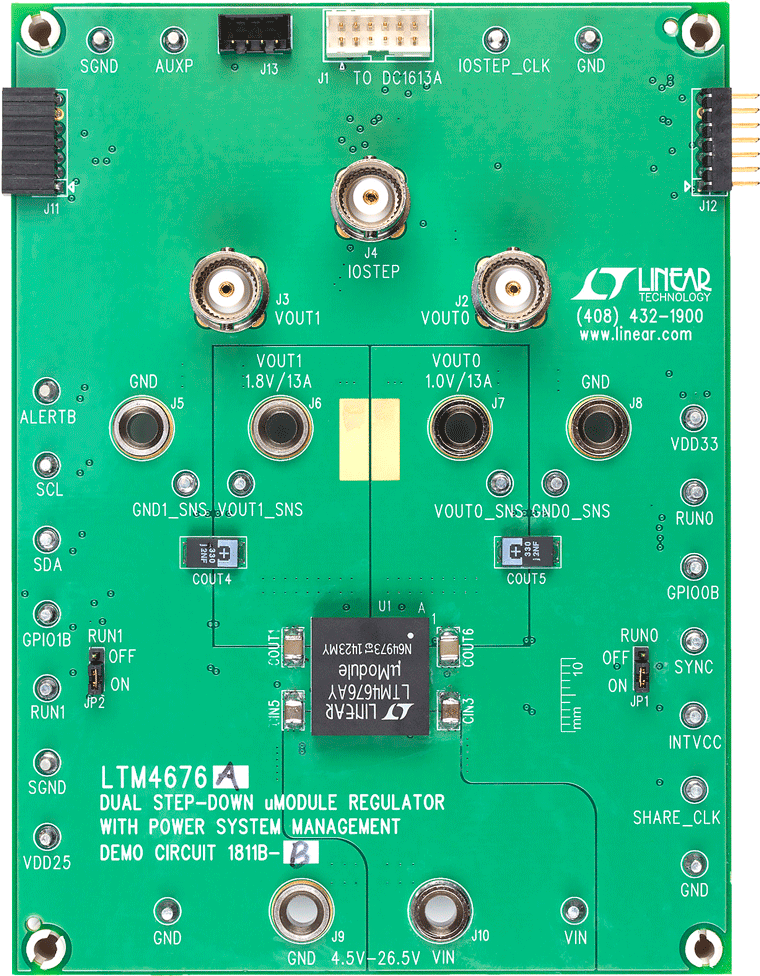

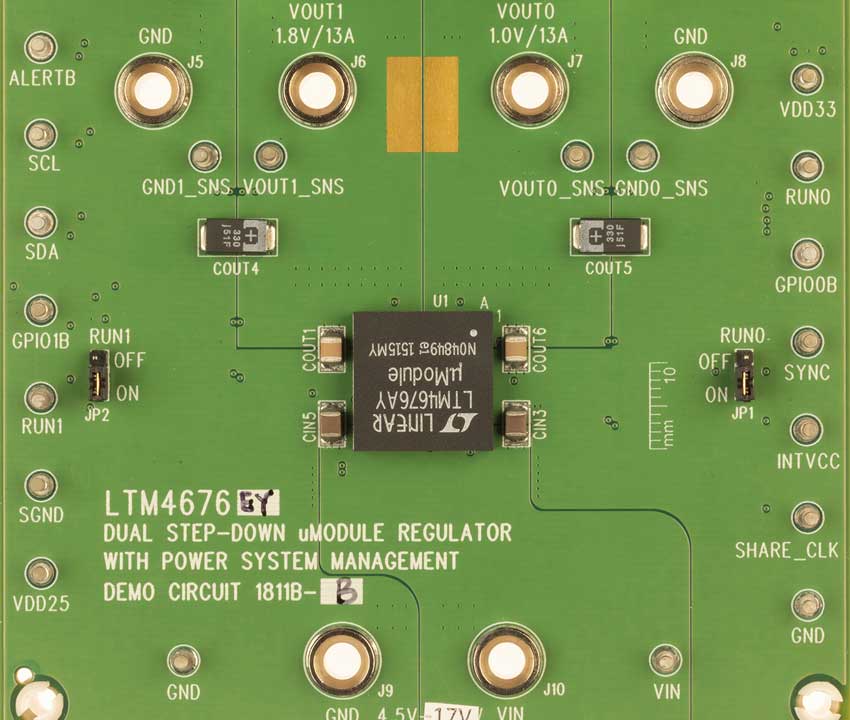

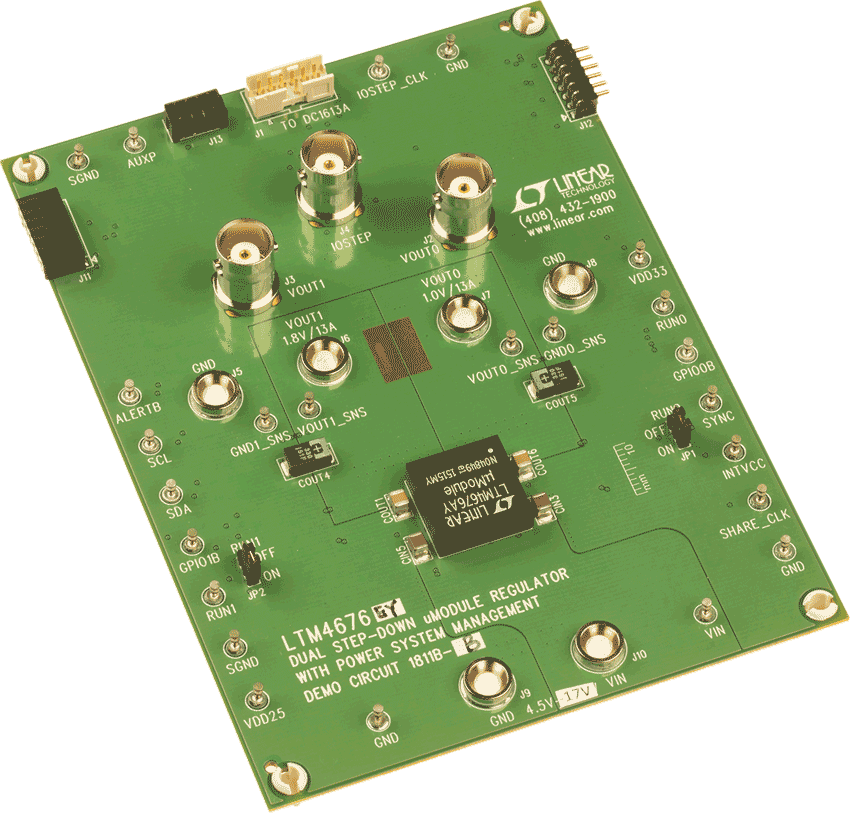

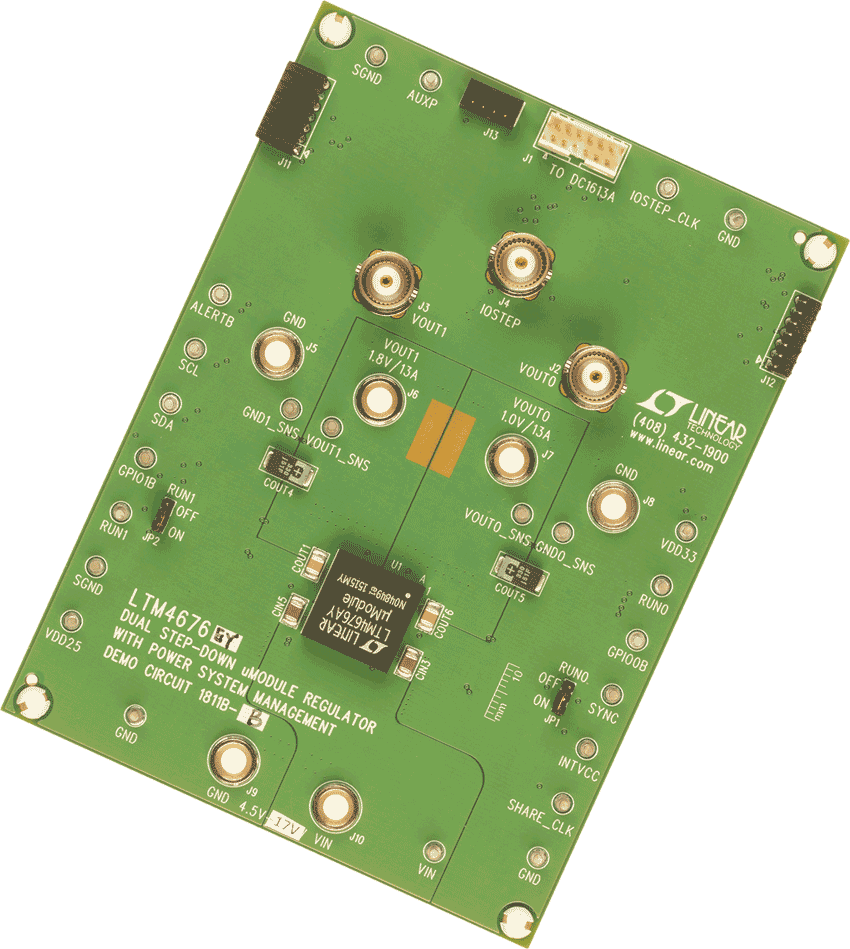

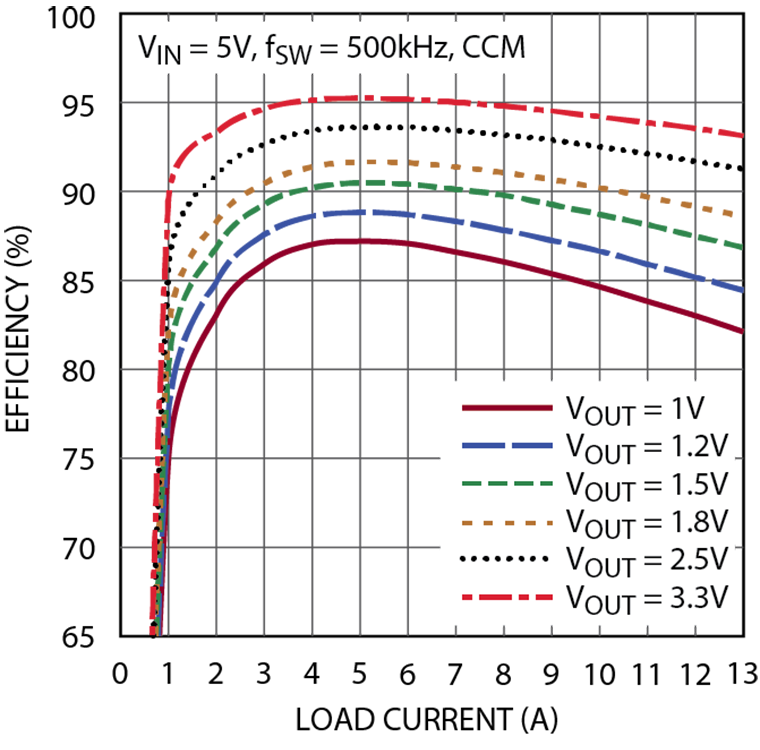

LTM4676Aデモ・ボード | 降圧μModuleレギュレータ、PMBus搭載、4.5V ≤ VIN ≤ 17V、VOUT0 = 1V @ 13A、VOUT1 = 1.8V @ 13A

今すぐ購入詳細を表示

製品詳細

デモ回路1811B-Bは、デュアル出力の高効率、高密度µModule^®レギュレータで、入力範囲は4.5V～26.5Vです。各出力は、最大13Aの負荷電流を供給できます。このデモ用ボードには、LTM4676A µModuleレギュレータが搭載されています。このレギュレータは、PMBusパワー・システム・マネージメントを備えたデュアル13Aまたはシングル26A降圧レギュレータです。詳細については、LTM4676Aデータシートを参照してください。

DC1811B-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay^®をPCにダウンロードし、アナログ・デバイセズのI²C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。

資料

DC1811B-B - Design Files
1.00M

DC1811B-B - Demo Manual (Rev.A)
2.00M

DC1811B - Schematic
94.00K

LTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, VOUT = 0.5V to 1.8V @ 130A

今すぐ購入詳細を表示

製品詳細

Demonstration circuit 2106B-B is a high efficiency, high density, paralleled, multi-chip μModule regulator solution with a 4.5V to 16V input range and 130A of output current. The output voltage (1V default value) is adjustable from 0.5V to 1.8V. The demo board has 1× LTM4676A acting as the master controller, and 3× LTM4630 μModule slave controllers. All devices having their outputs paralleled to provide 130A of current. Please see the LTM4676A and LTM4630 data sheets for more detailed information.

資料

DC2106B-B - Schematic
175.00K

DC2106B-B - Design Files
2.00M

DC2106B-B - Demo Manual
1.00M
