AD9833

製造中

プログラマブル波形発生器、＋2.3～＋5.5V、低消費電力（12.65mW）

データシート (Rev. G)

製品セレクション・テーブル

製品モデル: 5
1Ku当たりの価格: 最低価格：$5.82

Viewing:

製品の詳細

デジタル的に設定可能な周波数と位相
消費電力：12.65mW＠3V時
出力周波数レンジ：0～12.5MHz
28ビット分解能（0.1Hz＠25MHzリファレンス・クロック）
サイン波 / 三角波 / 矩形波出力
電源電圧：2.3V～5.5V

外付け部品不要
3線SPI^®インターフェース
拡張動作温度範囲：－40℃～＋105℃
パワー・ダウン・オプション
10ピンMSOPパッケージ
オートモーティブ・アプリケーション向けにAEC-Q100規格準拠

AD9833-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします

AD9833-EPのデータシート（pdf)はこちらからダウンロードできます。
温度範囲：−55°C ～+125°C
製造ベースラインにて制御
組み立て/テストは同一工場
製造工場は一箇所に限定
PCN（製品変更通知）を強化
品質データは要求に応じて入手可能
DSCC図面番号：V62/14619-01XE

製品モデル: 5
1Ku当たりの価格: 最低価格：$5.82

ドキュメント

データシート 4

AD9833: Low Power, 12.65 mW, 2.3 V to 5.5 V, Programmable Waveform Generator Data Sheet (Rev.G) 04/10/2018

AD9833: DDS、10ビットD/Aコンバータ内蔵、低消費20mW、2.3～5.5V、小型パッケージ (Rev.0) 09/05/2008

AD9833-EP: Enhanced Product Data Sheet (Rev.0) 09/30/2015

AD9833-DSCC: Military Data Sheet 09/30/2015

ユーザ・ガイド 1

UG-272: 低消費電力 12.65 mW、2.3 V～5.5 V、プログラマブル波形ジェネレータAD9833 の評価 04/27/2011

アプリケーション・ノート 24

AN-847: AD5933を使用した接地インピーダンス・プロファイルの測定 (Rev.0) 06/20/2006

AN-280: ミックスド・シグナル（デジタル・アナログ混在）回路の技術 10/10/2002

AN-843: AD5933によるラウドスピーカーのインピーダンス・プロファイルの測定 (Rev.A) 06/27/2007

AN-342: 高速性と高精度を同時に実現するアナログ信号処理 (Rev.0) 10/10/2002

AN-345: 低周波回路と高周波回路のグラウンド設計 12/06/2004

AN-419: 全機能内蔵ダイレクト・デジタル・シンセサイザAD9850のためのデスクリート、低位相ノイズ、125MHzクリスタル発振器 (Rev.0) 10/02/2002

AN-927: スプリアスとDDS / DACやその他の発生源（スイッチング電源など）との関係の判定 (Rev.0) 07/12/2007

AN-587: 複数のAD9850 / AD9851 DDSベースのシンセサイザを同期させる (Rev.0) 09/26/2002

AN-939: Super-Nyquist Operation of the AD9912 Yields a High RF Output Signal 02/03/2025

AN-1248:SPI インターフェイス 09/01/2015

AN-772: リード・フレーム・チップ・スケール・パッケージ（LFCSP）の設計および製造ガイド 02/01/2006

AN-1070: AD9833/AD9834 の設定方法 03/01/2010

AN-953: プログラマブルなモジュラスを採用したダイレクト・デジタル・シンセシス（DDS） 12/01/2014

AN-237: Choosing DACs for Direct Digital Synthesis 02/14/2015

AN-851: A WiMax Double Downconversion IF Sampling Receiver Design (Rev.0) 07/26/2006

AN-769: Generating Multiple Clock Outputs from the AD9540 (Rev.0) 02/14/2015

AN-823: Direct Digital Synthesizers in Clocking Applications Time (Rev.0) 02/14/2015

AN-543: High Quality, All-Digital RF Frequency Modulation Generation with the ADSP-2181 and the AD9850 DDS 09/12/2002
- AN-543 - Monaural FM Transmitter
- AN-543 - Stereo FM Transmitter

AN-605: Synchronizing Multiple AD9852 DDS-Based Synthesizers (Rev.0) 02/14/2015

AN-632: Provisionary Data Rates Using the AD9951 DDS as an Agile Reference Clock for the ADN2812 Continuous-Rate CDR (Rev.0) 09/25/2003

AN-769: Generating Multiple Clock Outputs from the AD9540 10/30/2020

AN-423: Amplitude Modulation of the AD9850 Direct Digital Synthesizer 08/06/2023

AN-557: An Experimenter’s Project for Incorporating the AD9850 Complete-DDS Device as a Digital LO Function in an Amateur Radio Transceiver* 11/05/2020

AN-1044: Programming the AD5932 for Frequency Sweep and Single Frequency Outputs 11/01/2010

技術記事 21

デジタル無線レシーバー設計の基礎（無線入門） 03/06/1998

Improved DDS Devices Enable Advanced Comm Systems 09/01/2006

Integrated DDS Chip Takes Steps To 2.7 GHz 04/28/2004

Video Portables and Cameras Get HDMI Outputs 04/13/2007

Two DDS ICs Implement Amplitude-shift Keying 12/25/2003

400-MSample DDSs Run On Only +1.8 VDC 12/01/2002

ADI Buys Korean Mobile TV Chip Maker 06/07/2006

The Year of the Waveform Generator 12/01/2005

Simple Circuit Controls Stepper Motors 01/08/2004

Synchronized Synthesizers Aid Multichannel Systems 09/20/2005

Speedy A/Ds Demand Stable Clocks 03/22/2004

DDS Device Provides Amplitude Modulation 09/02/1999

DDS Applications 09/26/2005

Digital Potentiometers Vary Amplitude In DDS Devices 05/29/2000

Digital Waveform Generator Provides Flexible Frequency Tuning for Sensor Measurement 12/07/2004

DDS Circuit Generates Precise PWM Waveforms 10/02/2003

DDS Device Produces Sawtooth Waveform 07/10/2003

DDS IC Initiates Synchronized Signals 07/20/2005

DDS Design 05/13/2004

DDS Simplifies Polar Modulation 08/05/2004

DDS IC Plus Frequency-To-Voltage Converter Make Low-Cost DAC 02/05/2004

製品ハイライト 1

Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters 03/08/2008

よく聞かれる質問 1

FAQ 12/31/2017

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD9833BRMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833BRMZ-REEL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833BRMZ-REEL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833SRMZ-EP-RL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833WBRMZ-REEL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

5 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD9833BRMZ	製造中
AD9833BRMZ-REEL	製造中
AD9833BRMZ-REEL7	製造中
AD9833WBRMZ-REEL	製造中
11 1, 2010 - 10_0303 AD9833 Datasheet Correction
		PCN10_0303_Form Material_Report Revised Datasheet Specification
AD9833BRMZ	製造中
AD9833BRMZ-REEL	製造中
AD9833BRMZ-REEL7	製造中
AD9833WBRMZ-REEL	製造中
8 25, 2009 - 09_0165 Test transfer of AD7683,AD7684, AD7685, AD7686, AD7942 and AD9833 from StatsChipPac Singapore (SCS) to Carsem Malaysia (CRS)
		Material_Report PCN09_0165_Form Qual Plan for PCN 09-0165
AD9833BRMZ	製造中
AD9833BRMZ-REEL	製造中
AD9833BRMZ-REEL7	製造中
4 3, 2019 - 19_0017 AD9833WBRMZ-REEL Assembly Site Transfer and Datasheet Specification Change
		PCN19_0017_Form Material_Report Other Delta Qualification Matrix Qualification Results Summary
AD9833WBRMZ-REEL	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

FPGA/HDL 2

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
AD9837	製造中	プログラマブル波形生成器、2.3V～5.5V、低消費電力8.5mW
AD9838	製造中	DDS、全機能内蔵、2.3V～5.5V、11mW消費電力

ツールおよびシミュレーション

IBISモデル 1

AD9833 IBIS Model

ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツールーベータ版

ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。

ツールを開く

評価用キット

schematic 1

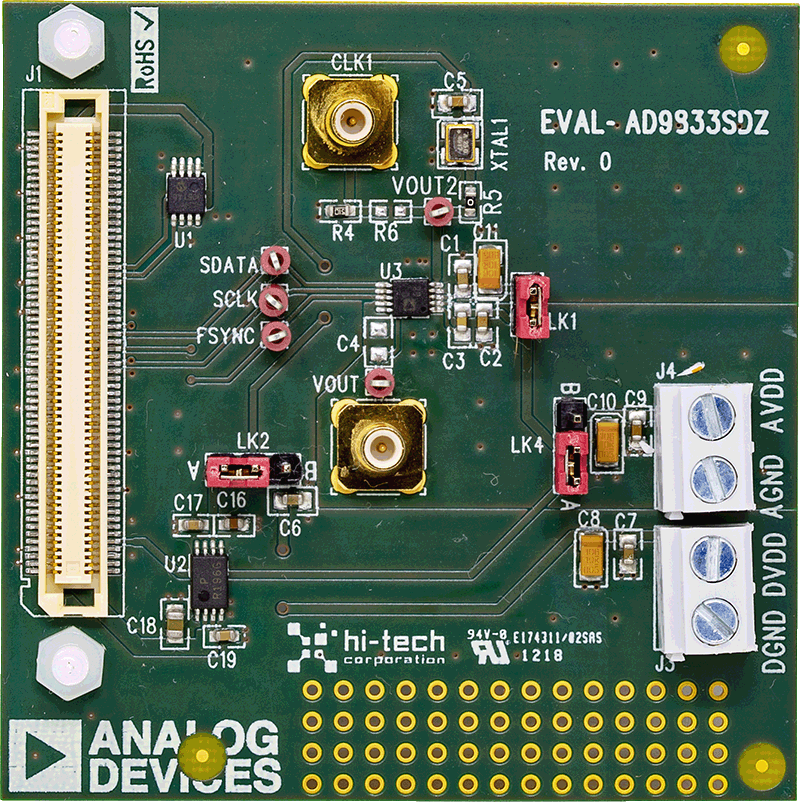

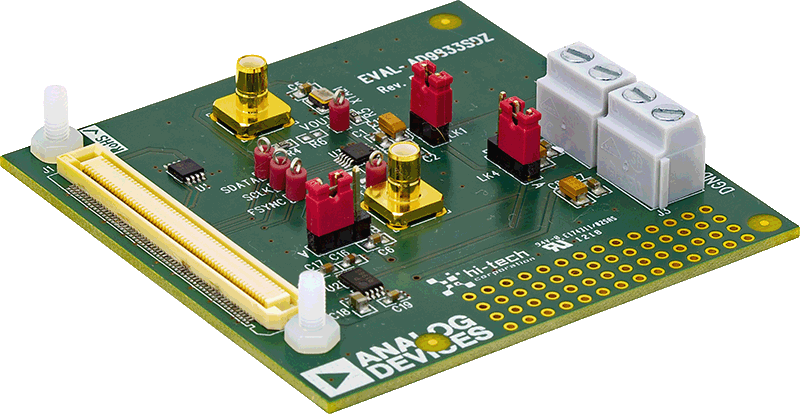

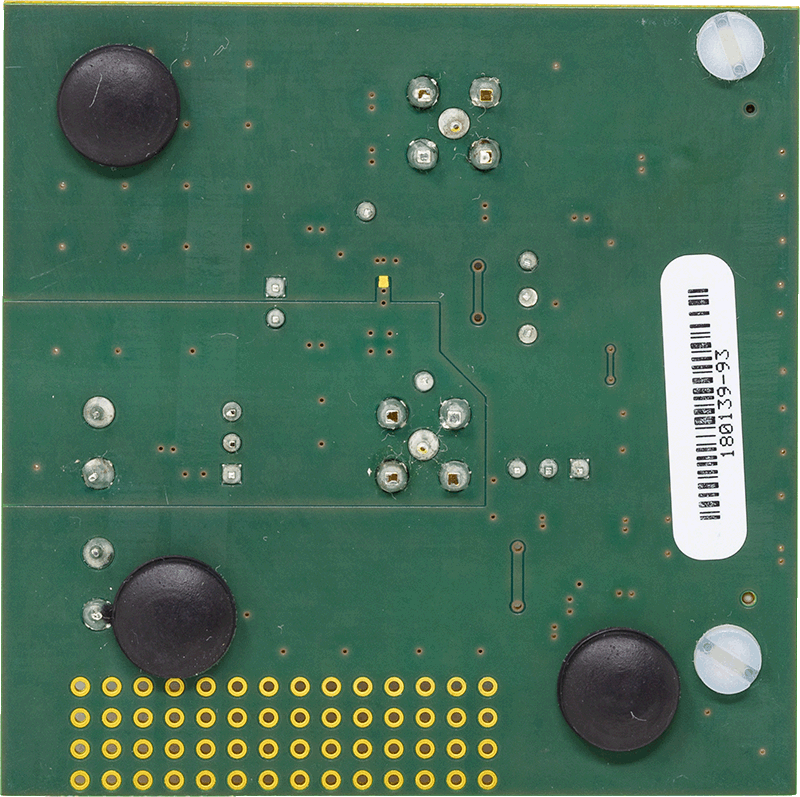

AD9833 Evaluation Board

今すぐ購入詳細を表示

製品詳細

The Evaluation board for the AD9833 contains a SDP-B connection and software allowing the AD9833 to be controlled from a SDP-B board.
