AD9262
新規設計には非推奨A/Dコンバータ、16ビット、2.5MHz/5MHz/10MHz、30MSPS~160MSPS、デュアル、連続サンプリング可能、シグマ・デルタ型
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格:$38.52
製品の詳細
- SNR:83dB(85dBFs)@~10MHz入力
- SFDR:87dBc@~10MHz入力
- ノイズ指数:15dB
- 入力インピーダンス:1kΩ
- 消費電力:600mW
- 1.8Vのアナログ電源動作
- 1.8V~3.3Vの出力デジタル用電源
- 選択可能な帯域幅:
2.5MHz/5MHz/10MHz 実数
5Mhz/10MHz/20MHz 虚数 - デュアル・チャンネルのモジュレータのみのバージョンも入手可能(AD9267)
- 出力データ・レート:30MSPS~160MSPS
AD9262は、16ビット、デュアル、連続時間(CT)サンプリング可能なシグマ・デルタ(Σ-Δ)アーキテクチャを基としたA/Dコンバータ(ADC)で、10MHz入力帯域幅に渡って-87dBのダイナミックレンジを実現します。連続時間Σ-Δアーキテクチャとして内蔵された機能と独自の特性は、使い方を大幅に単純化し、必要な外付け部品を最小化しています。
AD9262は抵抗性入力インピーダンスを備えているため、ドライブ用アンプとしての要求はそれほど厳密ではありません。さらに、32倍のオーバサンプリングされる5次の連続時間ループ・フィルタは所要帯域外の信号とエイリアスを減衰させるため、入力での外部フィルタの必要性を軽減します。
外部クロック入力あるいは640MHzの内部クロックを提供する内蔵のインテジャー-N、PLLを、オーバサンプルされる連続時間Σ-Δ変調器のために必要とします。オンチップのデシメーション・フィルタとサンプル・レート・コンバータによって、640MSPSからユーザが決定する30MSPS~160MSPS間の出力データ・レートにモジュレータのデータ・レートを軽減でき、より効率的で直接のインターフェースを可能とします。
AD9262には集積化されたDC補正と直交エスティメーション・ブロックが組み込まれており、2チャンネル間のゲインと位相のミスマッチを修正します。この機能ブロックは、ダイレクト・コンバージョン・レシーバのような複素信号処理のアプリケーションにとって非常に有益であることが分かります。
デジタル出力データは、オフセット・バイナリ、グレイ・コードまたは2の補数フォーマットで出力されます。データ・クロック出力(DCO)は、受信側ロジックに確実に適合したタイミングで提供されます。AD9262には、オンボードのルーチングを簡素化する、チャンネルAとチャンネルBのデータを16ビット・バスにインターリービングするような追加機能を備えています。
このADCは3種類の帯域幅オプション、2.5MHz/5MHz/10MHz、が入手可能で、1.8Vのアナログ電源および1.8V~3.3Vのデジタル電源で動作し消費電力は600mWとなっています。AD9262は、64ピンLFCSPパッケージを採用し、-40℃~+85℃の工業用温度範囲にわたって仕様規定されています。
製品のハイライト
- 連続時間Σ-Δアーキテクチャは高ダイナミックレンジと広帯域を効率的に実現します。
- パッシブな入力構造はドライブ用アンプの必要性を軽減あるいは排除します。
- 32倍のオーバサンプリング比と高次のループフィルタは優れたエイリアスの除去を提供するため、アンチエイリアス・フィルタの必要性を軽減または排除します。
- 内蔵のデシメーション・フィルタ、サンプル・レート・コンバータ、PLLクロック逓倍器と電圧リファレンスが、使い易さを提供します。
- 単電源1.8Vのアナログ電源および1.8V~3.3Vの出力用デジタル電源で動作。
- 標準シリアル・ポート・インターフェース(SPI)は種々の製品機能をサポートします。
アプリケーション
- ベースバンド直交受信器CDMA2000、W-CDMA、マルチ・キャリアGSM/EDGE、802.16X、LTE
- 直交サンプリング計測器
- 医療機器
- 無線検出とレンジング(RADAR)
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 10
技術記事 2
よく聞かれる質問 1

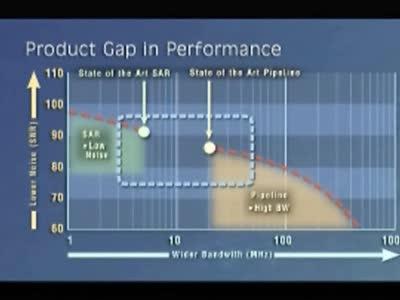

ビデオ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD9262BCPZ | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9262BCPZ-10 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9262BCPZ-5 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9262BCPZRL7 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9262BCPZRL7-10 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
AD9262BCPZRL7-5 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
AD9262BCPZ | ||
AD9262BCPZ-10 | ||
AD9262BCPZ-5 | ||
AD9262BCPZRL7 | ||
AD9262BCPZRL7-10 | ||
AD9262BCPZRL7-5 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
LO内蔵IQ復調器 1 | ||
ADL5382 | 新規設計に推奨 | 直交復調器、700MHz~2.7GHz |
クロック生成デバイス 3 | ||
AD9510 | 新規設計に推奨 | クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力 |
AD9511 | 新規設計に推奨 | クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力 |
AD9512 | 新規設計に推奨 | クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器/遅延調整内蔵、5出力 |
クロック分配器 (クロック・ディストリビューション) 3 | ||
AD9513 | 新規設計に推奨 | クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力 |
AD9514 | 新規設計に推奨 | クロック分配IC、1.6GHz、分周器、遅延調整、3出力 |
AD9515 | 新規設計に推奨 | 1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力 |
シリーズ電圧リファレンス 1 | ||
ADR130 | 製造中 | 高精度 サブ・バンド・ギャップ 電圧リファレンス シリーズ |
シングルエンド入力差動出力アンプ 3 | ||
ADA4932-2 | 新規設計に推奨 | 差動A/Dコンバータ・ドライバ、低消費電力、低価格 |
ADA4937-2 | 新規設計に推奨 | ADCドライバ、超低歪み、差動(デュアル) |
ADA4938-2 | 新規設計に推奨 | ADCドライバ、差動、超低歪み、デュアル |
