AD7193

製造中

A/Dコンバータ、24ビット、4チャンネル、4.8kHz、超低ノイズ、PGA内蔵、ΣΔ型

データシート (Rev. E) 製品セレクション・テーブル

製品モデル: 5
1Ku当たりの価格: 最低価格：$7.14

Viewing:

製品の詳細

高速セッリング・フィルタ・オプション
差動4チャンネルまたは擬似差動8チャンネル入力
RMS ノイズ：11nV＠4.7Hz（ゲイン＝128）
ノイズ･フリービット：15.5ビット＠2.4kHz（ゲイン＝128）
最大ノイズ･フリービット：22ビット＠ゲイン＝1
オフセット・ドリフト：5nV/℃
ゲイン・ドリフト：1ppm/℃
経時ドリフトの仕様化
自動変換シーケンサを内蔵
プログラマブル・ゲイン：1～128
出力データレート：4.7Hz～4.8kHz
内部または外部クロック
50 Hz/60 Hz の同時除去
汎用デジタル出力×4
電源

AV_DD: 3 V～5.25 V
DV_DD: 2.7 V～5.25 V

電流: 4.65 mA
温度範囲: –40°C～+105°C
パッケージ: 28 ピン TSSOPと32ピンLFCSP
インターフェース

3線シリアル
SPI、QSPI™、MICROWIRE™、DSP互換
SCLKにシュミット・トリガー内蔵

製品モデル: 5
1Ku当たりの価格: 最低価格：$7.14

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD7193BCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7193BCPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7193BCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7193BRUZ	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7193BRUZ-REEL	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

5 20, 2024 - 23_0143 Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
		PCN23_0143_Form Material_Report Detailed Change Description Delta Qualification Matrix Qualification Results Summary
AD7193BCPZ	製造中
AD7193BCPZ-RL	製造中
AD7193BCPZ-RL7	製造中
AD7193BRUZ	製造中
AD7193BRUZ-REEL	製造中
10 21, 2016 - 16_0229 Assembly Transfer of Select LFCSP Products to ASE Korea
		PCN16_0229_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary
AD7193BCPZ	製造中
AD7193BCPZ-RL	製造中
AD7193BCPZ-RL7	製造中
5 11, 2014 - 13_0231 Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
		PCN13_0231_Form Material_Report Detailed Change Description Qualification Report Summary
AD7193BCPZ	製造中
AD7193BCPZ-RL	製造中
AD7193BCPZ-RL7	製造中
4 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
AD7193BRUZ	製造中
AD7193BRUZ-REEL	製造中
1 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
AD7193BRUZ	製造中
AD7193BRUZ-REEL	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

FPGA/HDL 3

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
isoPower 2
ADUM5401	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：3/1）
ADUM5402	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）
シリーズ電圧リファレンス 3
ADR421	製造中	リファレンス電圧、超高精度低ノイズ2.500V XFET®
ADR431	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース機能付き

ADR425	製造中	リファレンス電圧、超高精度低ノイズ5.00V XFET®
シングルエンド入力差動出力アンプ 1
ADA4940-1	製造中	ADC ドライバ用アンプ、超低消費電力、低ひずみ性能
スタンダード・デジタル･アイソレータ 2
ADUM1411	製造中	デジタル・アイソレータ、4チャンネル
ADUM1412	製造中	デジタル・アイソレータ、4チャンネル
正電圧のリニア電圧レギュレータ（LDO） 1
ADP3303	新規設計には非推奨	リニア・レギュレータ、200mAの低ドロップアウト、高精度、anyCAP^™
低入力バイアス電流オペアンプ（100pA以下） 1
AD8628	製造中	オペアンプ、ゼロ・ドリフト、単電源動作、レールtoレール入力 / 出力

製品モデル	製品ライフサイクル	詳細
AD7173-8	新規設計に推奨	A/Dコンバータ、24ビット、8/16チャンネル、ΣΔ型、31.25 kSPS、高集積IC、低消費電力
AD7172-4	新規設計に推奨	A/Dコンバータ、24ビット、31.25 kSPS、Σ-Δ型、低消費電力、4/8チャンネル、真のレールtoレール・バッファ付き
AD7175-8	新規設計に推奨	真のレールtoレール・バッファ付き、24ビット、8/16チャンネル、250 kSPS、Σ-Δ型A/Dコンバータ

ツールおよびシミュレーション

Virtual Eval（仮想評価、ベータ版）

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

ツールを開く

設計ツール 2

評価用キット

OBSOLETE: AD7193 Evaluation Board

今すぐ購入詳細を表示

製品詳細

This evaluation board is obsolete and no longer recommended. The replacement board is the EVAL-AD7193ASDZ.

The EVAL-AD7193EBZ is a fully featured evaluation board for the AD7193. The evaluation board can be connected to a PC via a standard USB interface. Software is provided enabling the user to perform detailed analysis of the ADC's performance.

Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

資料

UG-223: 4.8 kHz、超低ノイズ、24ビット・シグマ-デルタ(Σ-Δ)ADC、AD7193の評価ボード
1106 kB

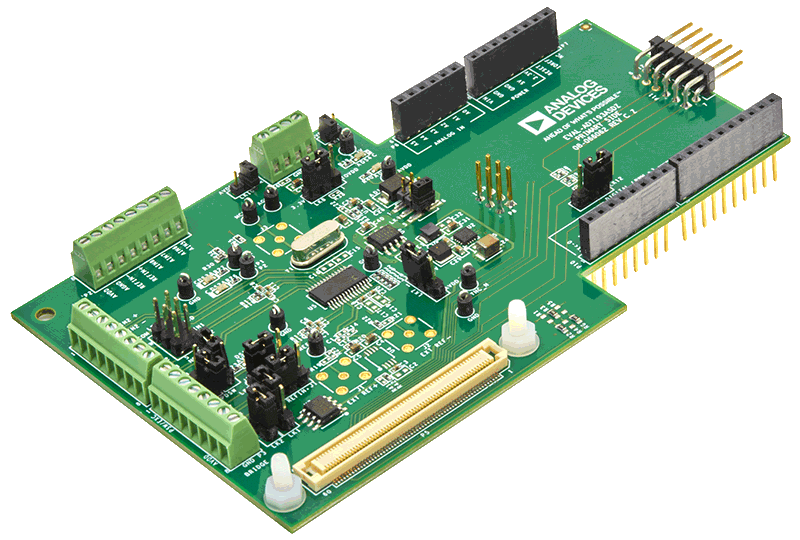

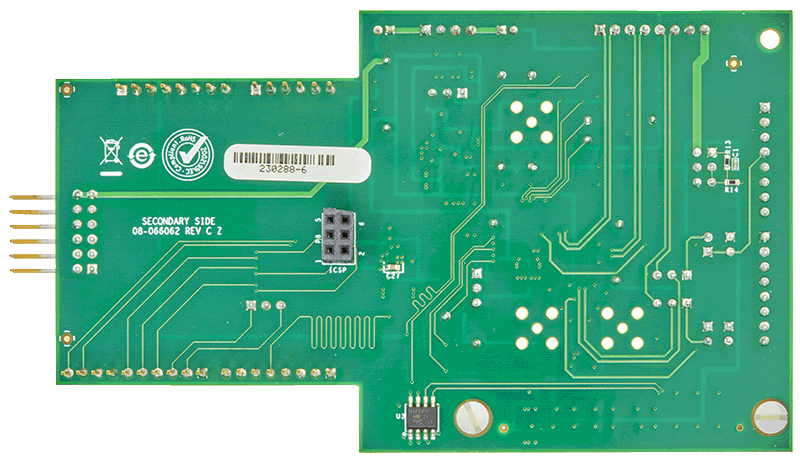

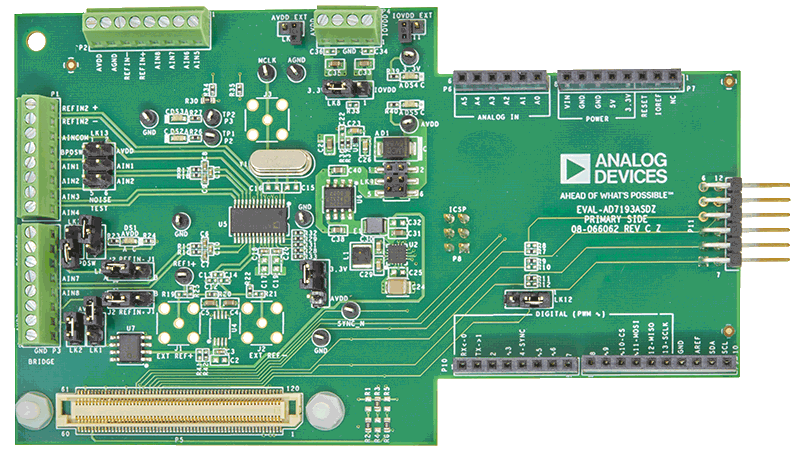

AD7193 Evaluation Board

今すぐ購入詳細を表示

機能と利点

Full featured evaluation board for the AD7193
PC control in conjunction with the system demonstration platform (EVAL-SDP-CB1Z/EVAL-SDP-CK1Z)
PC software for control and data analysis (time and frequency domain)

製品詳細

The EVAL-AD7193ASDZ evaluation kit features the AD7193, is a low noise, complete analog front end for high precision measurement applications. It contains a low noise, 24-bit sigma-delta (Σ-Δ) analog-to-digital converter (ADC). The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC. The internal clock option provides a compact solution for low BW requirements.

The PC software fully configures the AD7193 device register functionality and provides AC time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation. The AC analysis is also provided by the software, examples of which are; an FFT displaying the first 5 harmonics SNR, SFDR S/N+D and THD.

APPLICATIONS
