ADP2114
量产双通道2 A/单通道4 A、可配置同步降压DC-DC稳压器
- 产品模型
- 1
产品详情
- 可配置3 A/1 A或2 A/2 A双路输出负载组合或合并为单路4 A输出
- 高功效:可达95%
- 输入电压VIN:2.75 V至5.5 V
- 可选固定输出:0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V或可调输出电压(最低0.6 V)
- 基准电压精度:±1.5%
- 可选固定开关频率:300 kHz、600 kHz或1.2 MHz
- 栅极压摆率经过优化,可降低电磁辐射
- 外部同步或内部时钟输出
- 双相、180°相移PWM通道
- 电流模式可提供快速瞬态响应,无需电流检测电阻
- 轻负载时以脉冲跳跃模式工作,或以强制PWM模式工作
- 欲了解更多特性,请参考数据手册

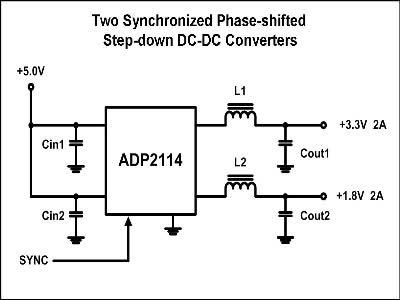

ADP2114是一款功能多样的同步降压开关稳压器,可通过配置来满足各种客户负载点要求。两个PWM通道既可配置为分别提供2 A和2 A(或3 A/1 A)电流的两路独立输出,也可配置为提供4 A电流的单路交错式输出。为降低输入纹波电流和输入电容,两个PWM通道的相位偏移180°。
ADP2114在满负载时可提供高效率性能,支持最高1.2 MHz的高开关频率。在轻负载时,ADP2114可以设置为以脉冲跳过模式工作,以获得更高效率,或者以强制PWM模式工作,以便降低电磁干扰(EMI)。
该器件的栅极压摆率经过优化设计,可降低电磁辐射,因而可以为敏感的高性能信号链应用提供电源。频率可以设置为300 kHz、600 kHz和1.2 MHz,而且可以与外部时钟信号同步,使转换器之间的系统噪声较低。双向同步引脚也可以配置为90º反相输出时钟,从而为实现可堆叠多相功率解决方案提供了条件。ADP2114输入电压范围为2.75 V至5.5 V;通过外部电阻,可以独立设置各通道的固定输出电压(0.8 V、1.2 V、1.5 V、1.8 V、2.5 V或3.3 V)。如果使用电阻分压器,则输出电压也可设置为低至0.6 V。该器件的工作温度范围为−40°C至+125°C结温范围。
应用- 终端负载调节器
- 电信和网络系统
- 消费类电子设备
- 工业与仪器仪表
- 医疗
参考资料
数据手册 1
应用笔记 2
技术文章 1
评估设计文件 1
视频 1
参考电路 2
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADP2114ACPZ-R7 | 32-Lead LFCSP (5mm x 5mm w/ EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
11月 10, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
ADP2114ACPZ-R7 | 量产 | |
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC |
||
ADP2114ACPZ-R7 | 量产 |
这是最新版本的数据手册
工具及仿真模型
ADP2114/16 Dual Buck Regulator Design Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
打开工具
