MAX14748

製造中

USB Type-Cチャージャ

シングルチップUSB Type-C充電および充電検出ソリューション、2セルリチウムイオンバッテリパック用

データシート (Rev. 8) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.45
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高集積によって電源管理実装面積を最小化
    • 13mΩ (typ)のバッテリ-システムスイッチ内蔵
    • サーマル電流制限
    • ブーストおよび逆バックを備えたDC-DCコンバータ
    • 高効率
      • 92% (ブーストモード、1A出力電流および7.4Vバッテリ電圧時)
      • 94% (逆バックモード、500mA出力時)
    • USB D+/D-データライン用USBスイッチ内蔵
  • リチウムイオンバッテリ充電の実装が容易
    • 2セルリチウムイオンバッテリをレガシー5V USBアダプタから充電
      • 入力電力：15W (3A Type-Cアダプタ使用時)
      • 入力電力：7.5W (DCPアダプタ使用時)
      • システム/充電電流：1A (DCPアダプタ使用時)
      • システム/充電電流：2A (3A Type-Cアダプタ使用時)
    • DRPモードUSB Type-C仕様、Rev 1.1準拠
    • UFPモードUSB Type-C仕様、Rev 1.1対応
    • VCONNおよびSuper-Speedマルチプレクサロジック制御
    • 非標準DCP検出
    • USBバッテリ充電仕様、Rev 1.2準拠
  • 自動入力電流制限(AICL)パワーマネージメント
  • ウィーク/デッドバッテリ検出に対応
    • Smart Power Selector
    • サーミスタモニタ
  • 各種の保護機能
    • 過電圧保護内蔵：28V
    • JEITA充電保護
    • USBアダプタ端子のESD保護：±15kV
MAX14748
USB Type-Cチャージャ

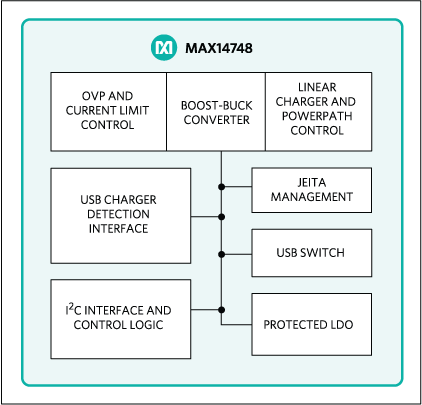

MAX14748：ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

MAX14748EVKIT

MAX14748の評価キット

今すぐ購入 詳細を表示

機能と利点

  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • I2Cシリアルインタフェース

製品詳細

MAX14748の評価キット(EVキット)は、USB Type-CチャージャのMAX14748を評価するための完全実装および試験済み回路です。デバイスの動作と機能に関する詳細については、MAX14748 ICのデータシートを参照してください。

詳細については、MAX14748のユーザーガイドを参照してください。

アプリケーション

  • デジタルイメージング(DSC、DVC)
  • ハンドヘルドバーコードリーダー
  • ワイヤレススピーカー
MAX14748EVKIT
MAX14748の評価キット

リファレンス・デザイン

MAXREFDES1260
MAXREFDES1260
MAXREFDES1260 Circuits from the Lab®

Li Battery Charger and Monitor System with 3A USB-C Input

詳細なリファレンス・デザインを表示

機能と利点

  • Proven PCB Layout
  • Full Assembled and Tested
  • Monitors from 2S Cell Packs
  • Windows 10 Compatible Software
  • I2C serial interface Applications
  • Tablets, Two-in-One Laptops
  • Digital Imaging (DSC, DVC)
  • USB Type-C Two-Cell Pack Equipment
MAXREFDES1260
Li Battery Charger and Monitor System with 3A USB-C Input
MAXREFDES1260
