LT3433

製造中

高電圧、昇降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.37
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  •  自動的な昇圧および降圧変換
  •  インダクタは1個
  •  広い入力電圧範囲：4V～60V
  •  VOUT：3.3V ～ 20V
  •  デュアル500mAスイッチを内蔵
  •  無負荷での消費電流：100μA
  •  低電流シャットダウン
  •  ±1%の出力電圧精度
  •  200kHzの動作周波数
  •  昇圧された電源ピンにより、ハイサイド・スイッチを飽和
  •  周波数フォールドバック保護
  •  電流制限フォールドバック保護
  •  デューティ・サイクルに影響されない電流制限
  •  熱特性が改善された16ピンTSSOPパッケージ
LT3433
高電圧、昇降圧DC/DCコンバータ
4V to 60V to 5V DC/DC Converter with Burst Mode Operation Maximum Output Current vs VIN Product Package 1 Efficiency
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3433
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC527A

LT3433EFE Demo Board | Step-Up/Step-Down Converter, 4V to 60V Input, VOUT = 5V/400mA @ 12VIN

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 527 is a monolithic step-up/step-down DC/DC switching converter with Burst Mode™ featuring the LT3433. The board is optimized for 5V output at up to 400mA load current (12VIN) and an input voltage range of 4V to 60V. The demo board is also useful for buck-only needs and can provide 5V @ 340mA from a 48V input and 5V @ 400mA from a 12V input.
DC527A
LT3433EFE Demo Board | Step-Up/Step-Down Converter, 4V to 60V Input, VOUT = 5V/400mA @ 12VIN

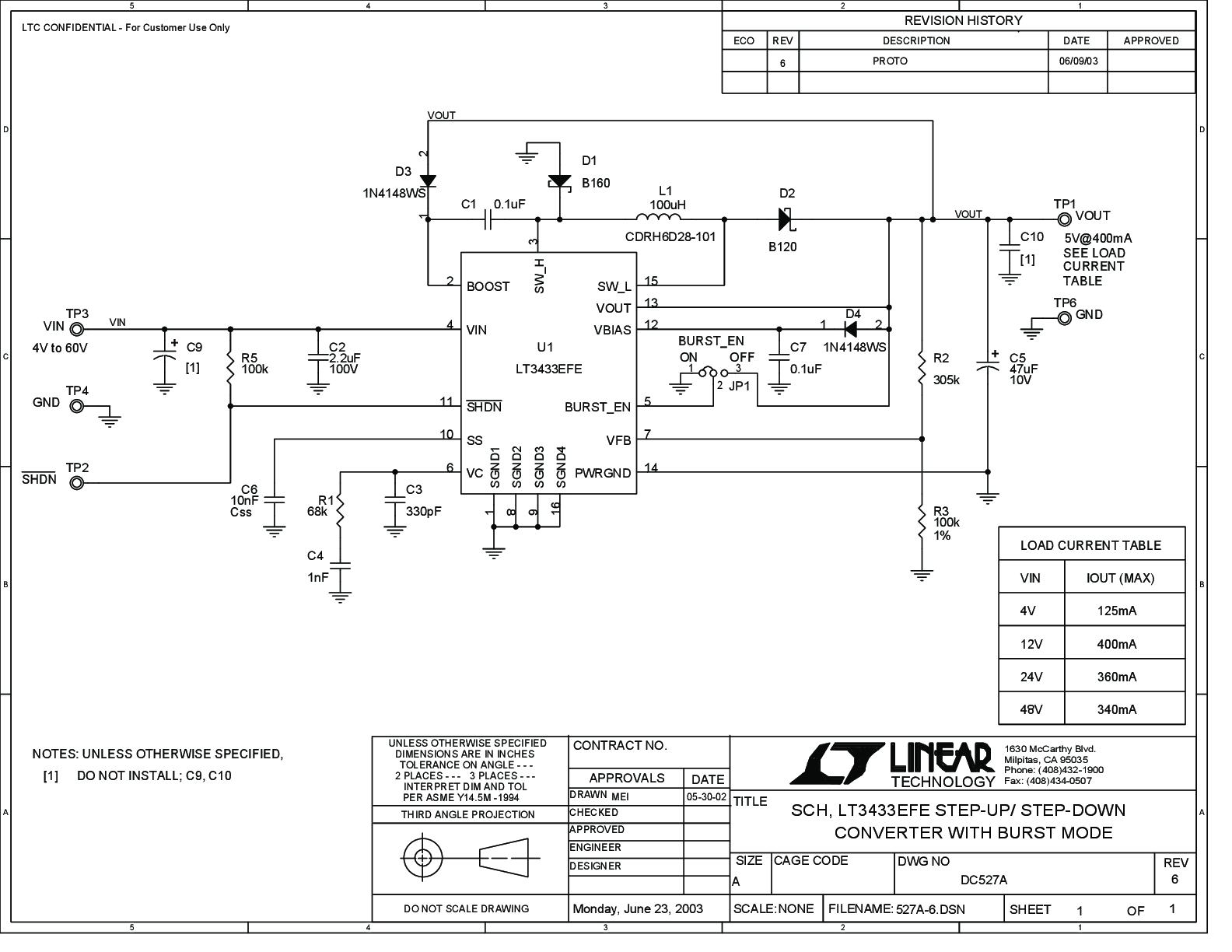

DC527A - Schematic

リファレンス・デザイン

Circuit Diagram
Circuit Diagram
EVAL-CN0415-ARDZ Evaluation Board
EVAL-CN0415-ARDZ Evaluation Board - Top View
EVAL-CN0415-ARDZ Evaluation Board - Bottom View
CN0415 Circuits from the Lab®

ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点
CN0415
ソレノイド・アクチュエータ向け高信頼クローズドループ制御およびモニタリング・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Circuit Diagram
EVAL-CN0415-ARDZ Evaluation Board
EVAL-CN0415-ARDZ Evaluation Board - Top View
EVAL-CN0415-ARDZ Evaluation Board - Bottom View
