LT3029

新規設計に推奨

低ノイズ、マイクロパワーのデュアル500mA/500mA低損失リニア・レギュレータ

データシート
製品セレクション・テーブル
製品モデル
14
1Ku当たりの価格
最低価格：$3.45
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力電流：500mA（チャネルあたり）
  • 低損失電圧：300mV
  • 低ノイズ：20μVRMS（10Hz～100kHz）
  • 低静止電流：55μA/チャネル
  • 広い入力電圧範囲：1.8V～20V (共通または個別の入力電源)
  • 調整可能な出力：1.215Vのリファレンス電圧
  • シャットダウン時の低消費電流：<1μA /チャネル
  • 最小3.3μFの出力コンデンサで安定
  • セラミック、タンタル、またはアルミ電解コンデンサで安定
  • 逆バッテリ保護、出力から入力への逆電流防止
  • フォールドバック特性の電流制限およびサーマル・シャットダウン
  • トラッキング/シーケンス制御が可能：LTC292X 電源トラッキングICと互換
  • 熱特性が改善された16ピンMSOPおよび16ピン (4mm × 3mm) DFNパッケージ
LT3029
低ノイズ、マイクロパワーのデュアル500mA/500mA低損失リニア・レギュレータ
2.5VIN to 1.5V/1.8V Application Dropout Voltage vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2977
新規設計に推奨 正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ
正電圧のリニア電圧レギュレータ（LDO） 1
LT3030
新規設計に推奨 低ドロップアウト、低ノイズのデュアル750mA/250mAマイクロパワー・リニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3029
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

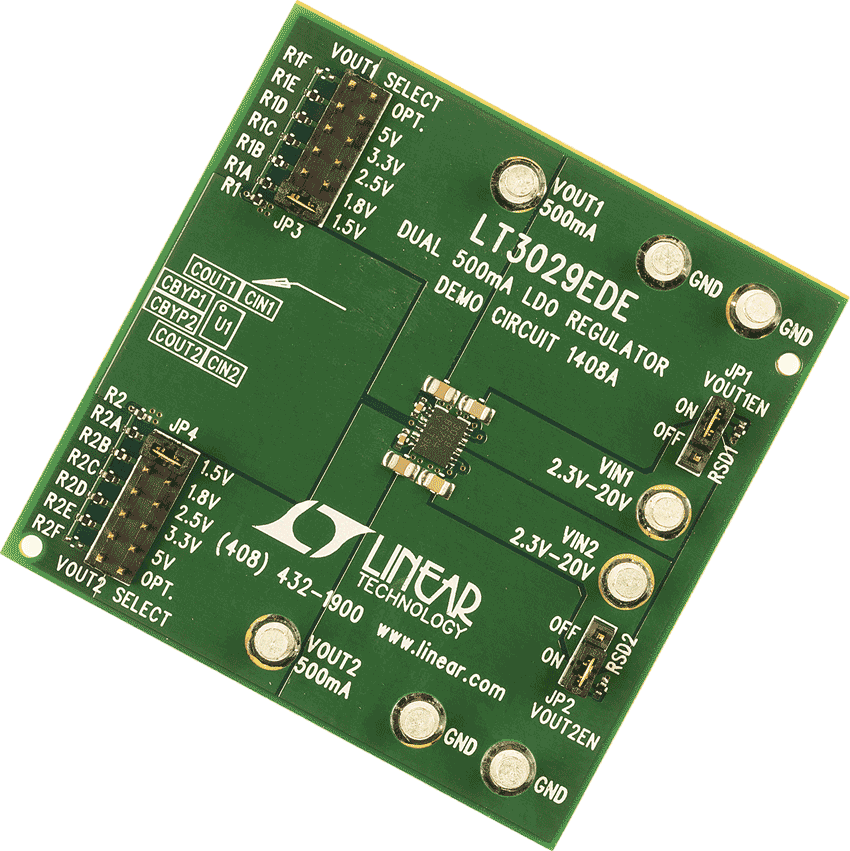

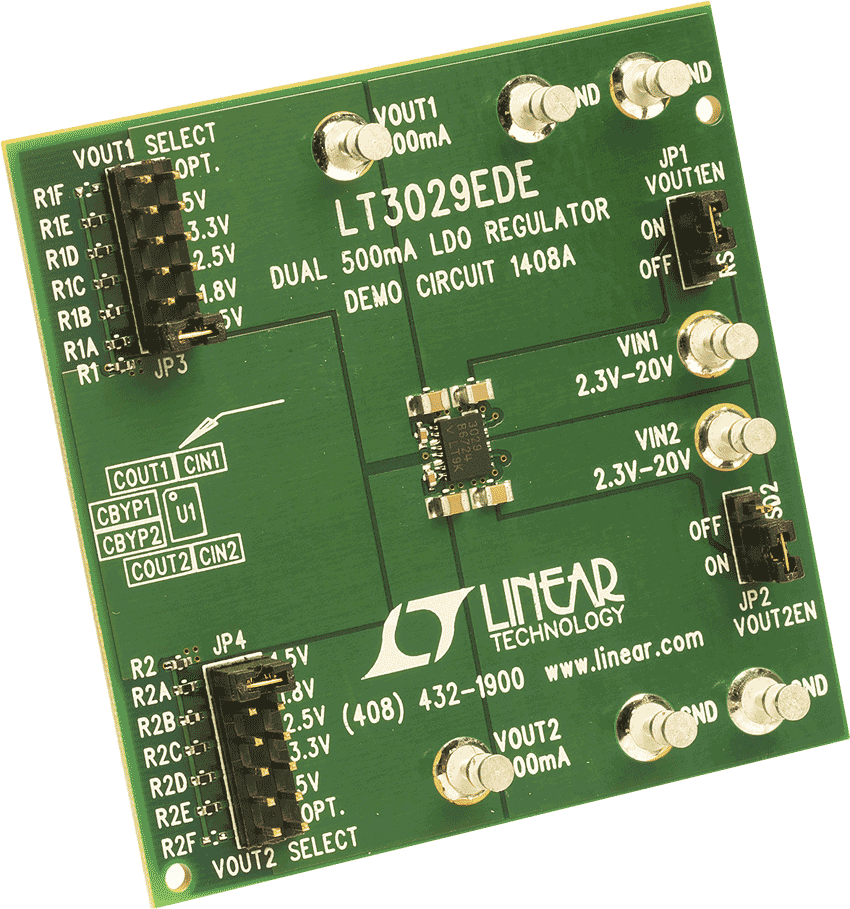

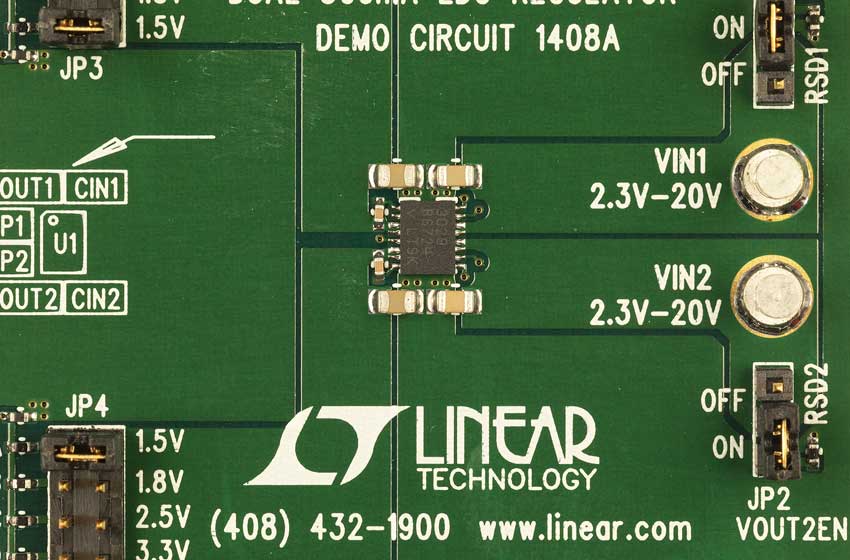

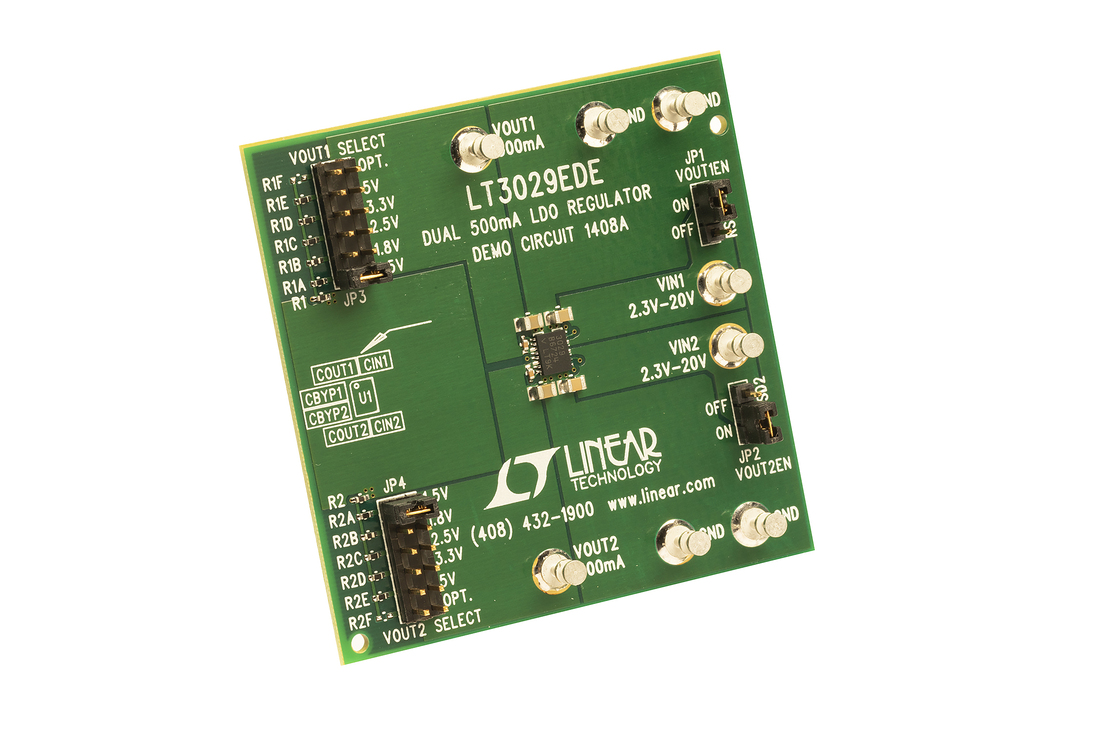

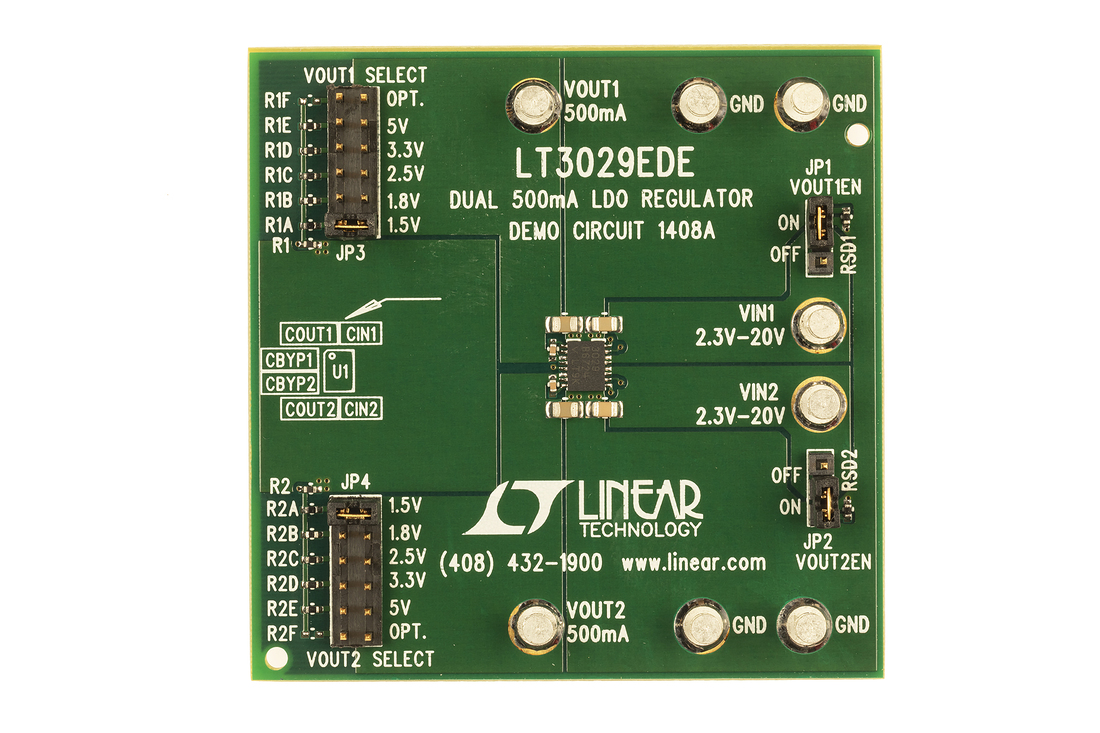

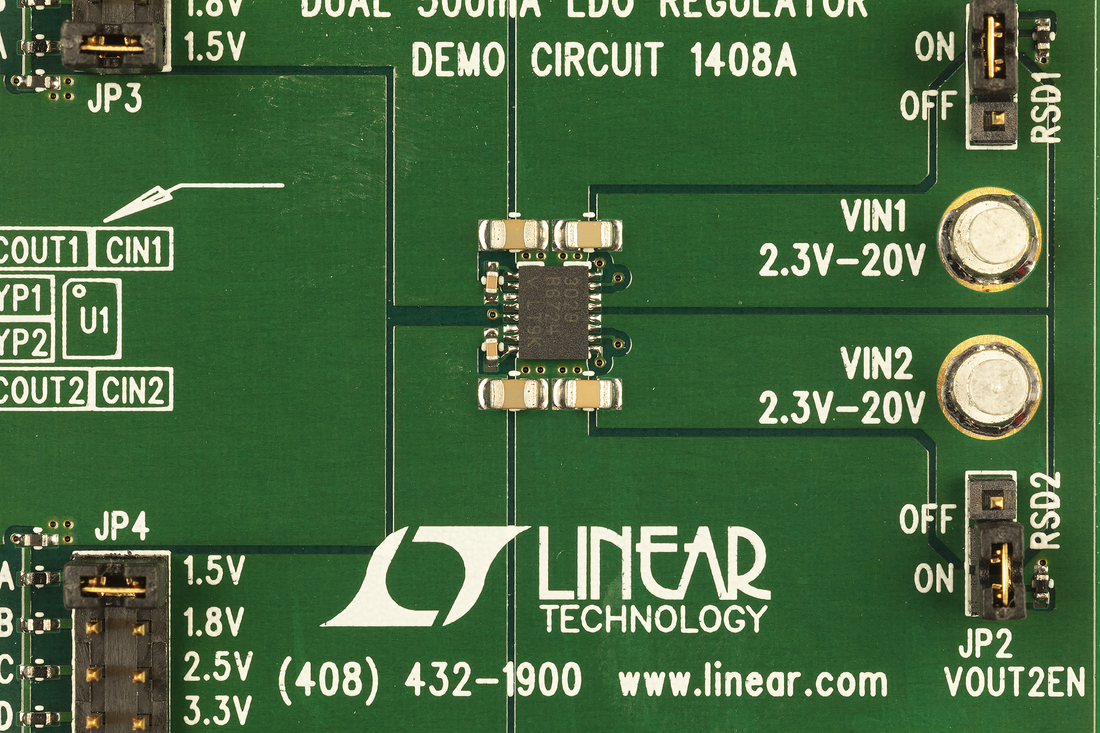

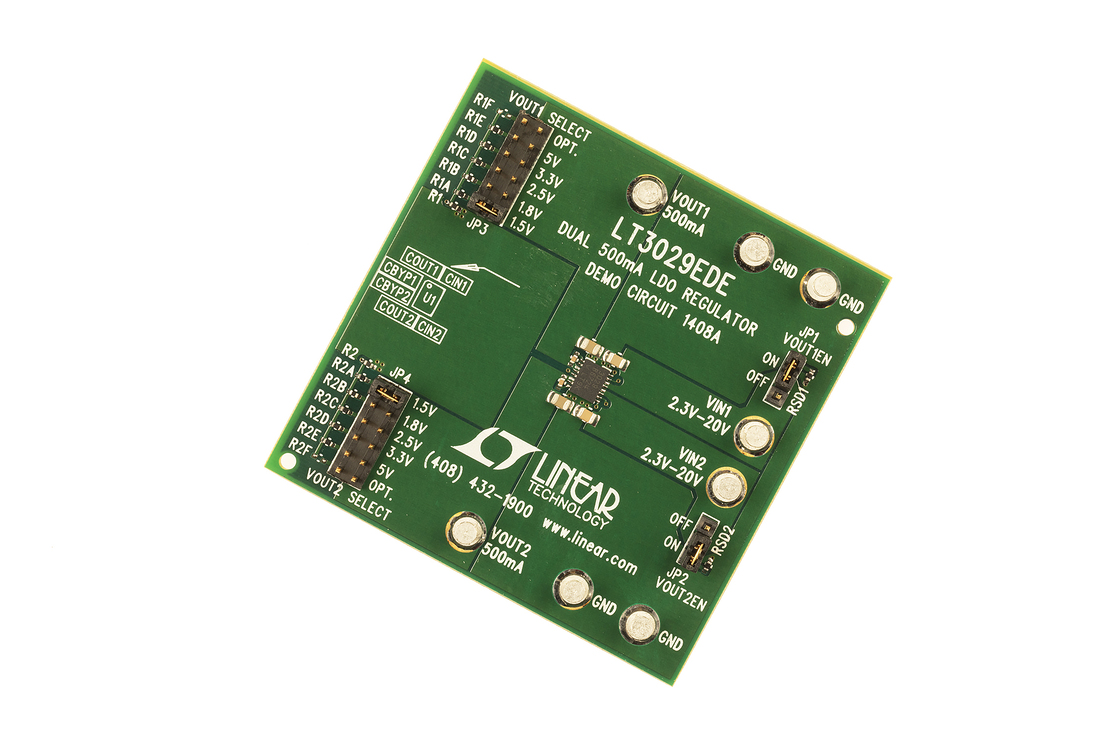

DC1408A

LT3029EDE Demo Board | Dual Input, Dual Low Dropout, Low Noise, Micropower Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1/VOUT2 = 1.5V/1.8V/2.5V/3.3V/5V/Adjustable @ 500mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1408 is a dual input, 500mA/500mA linear regulator featuring the LT3029. The LT3029 is a dual, micro-power, low noise and low dropout voltage linear regulator. The device operates either with a common input supply or independent input supplies for each channel, over an input range of 1.8V to 20V; the demo board has a minimum input voltage of 2.3V. Each output supplies up to 500mA of output current with a typical dropout voltage of 300mV. The output voltage is jumper-selectable for each channel and can be set to 1.5V, 1.8V, 2.5V, 3.3V, 5V or a user-defined value.


A 10nF bypass capacitor reduces output noise to 20μVRMS (10Hz to 100kHz bandwidth). The low 55μA quiescent current per channel makes it an idea choice for battery-powered systems. Shutdown control is independent for each channel, allowing flexible power management.


DC1408A
LT3029EDE Demo Board | Dual Input, Dual Low Dropout, Low Noise, Micropower Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1/VOUT2 = 1.5V/1.8V/2.5V/3.3V/5V/Adjustable @ 500mA

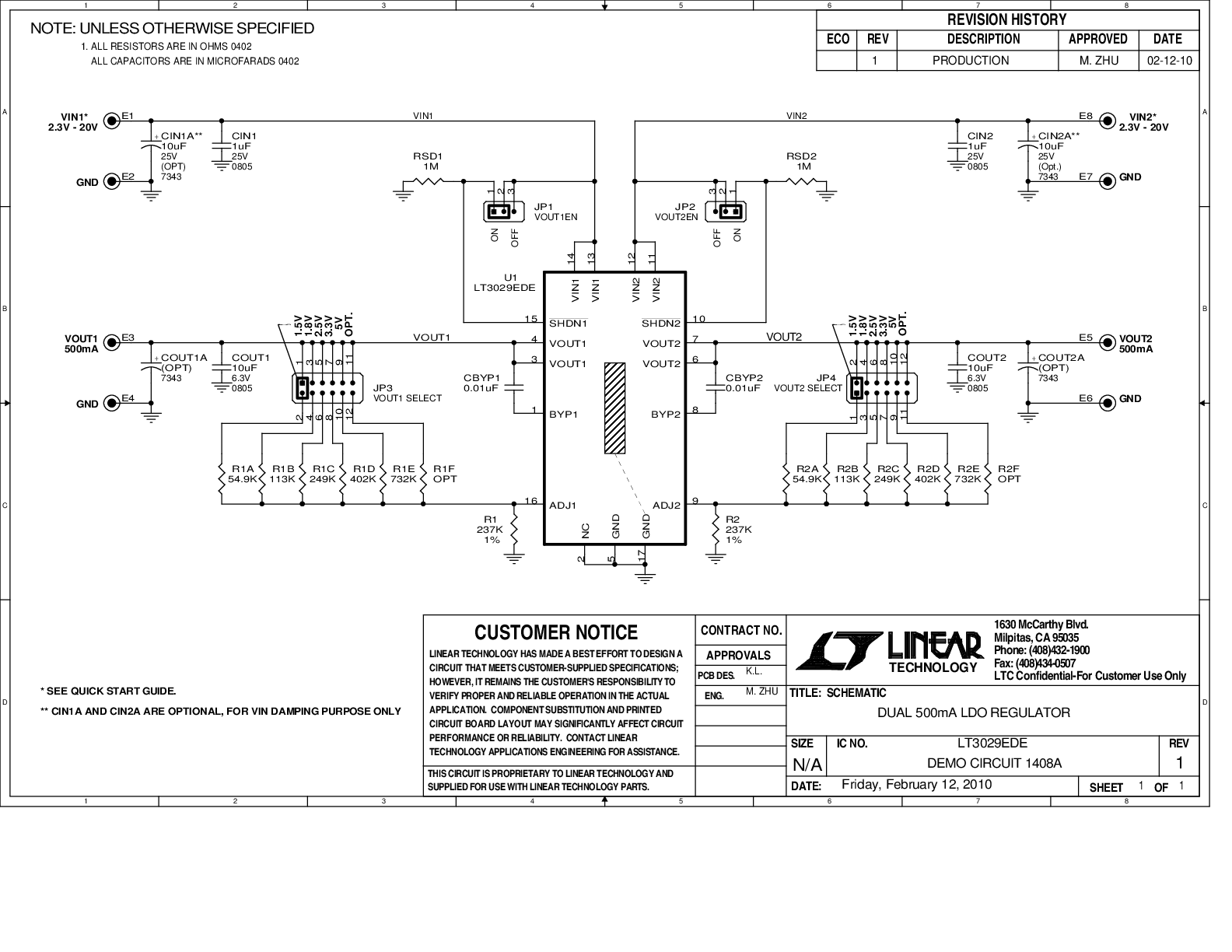

DC1408A Demo Board DC1408A Demo Board DC1408A Demo Board DC1408A Demo Board DC1408A - Schematic

リファレンス・デザイン

DK-DEV-5AGXB3NES Dev Kit
DK-DEV-5AGXB3NES Dev Kit
LTC Parts List
DK-DEV-5AGXB3NES Block Diagram
DK-DEV-5AGXB3NES Power Tree
Altera Arria V GX FPGA Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications

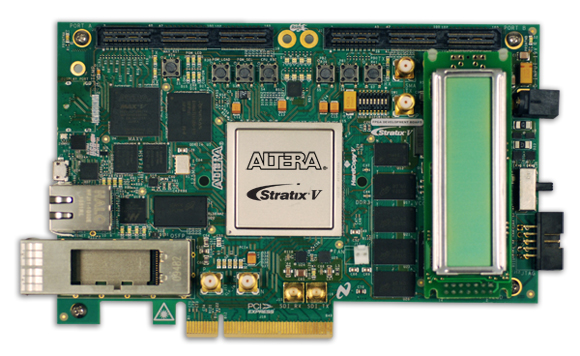

DK-DEV-5SGXEA7N Dev Kit
DK-DEV-5SGXEA7N Dev Kit

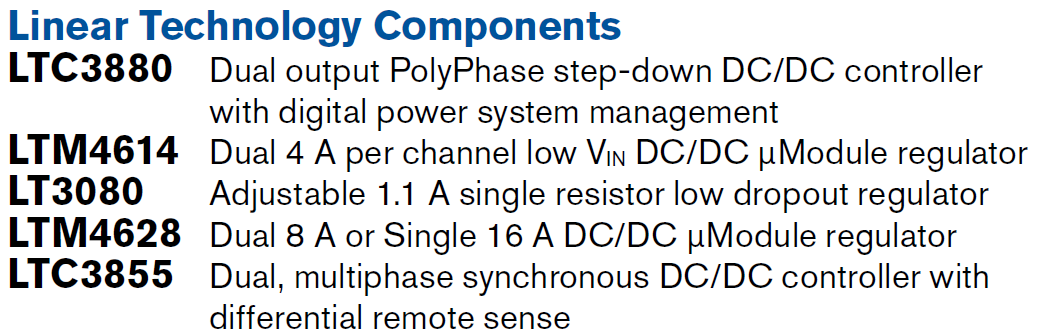

LTC Parts List
DK-DEV-5SGXEA7N Block Diagram

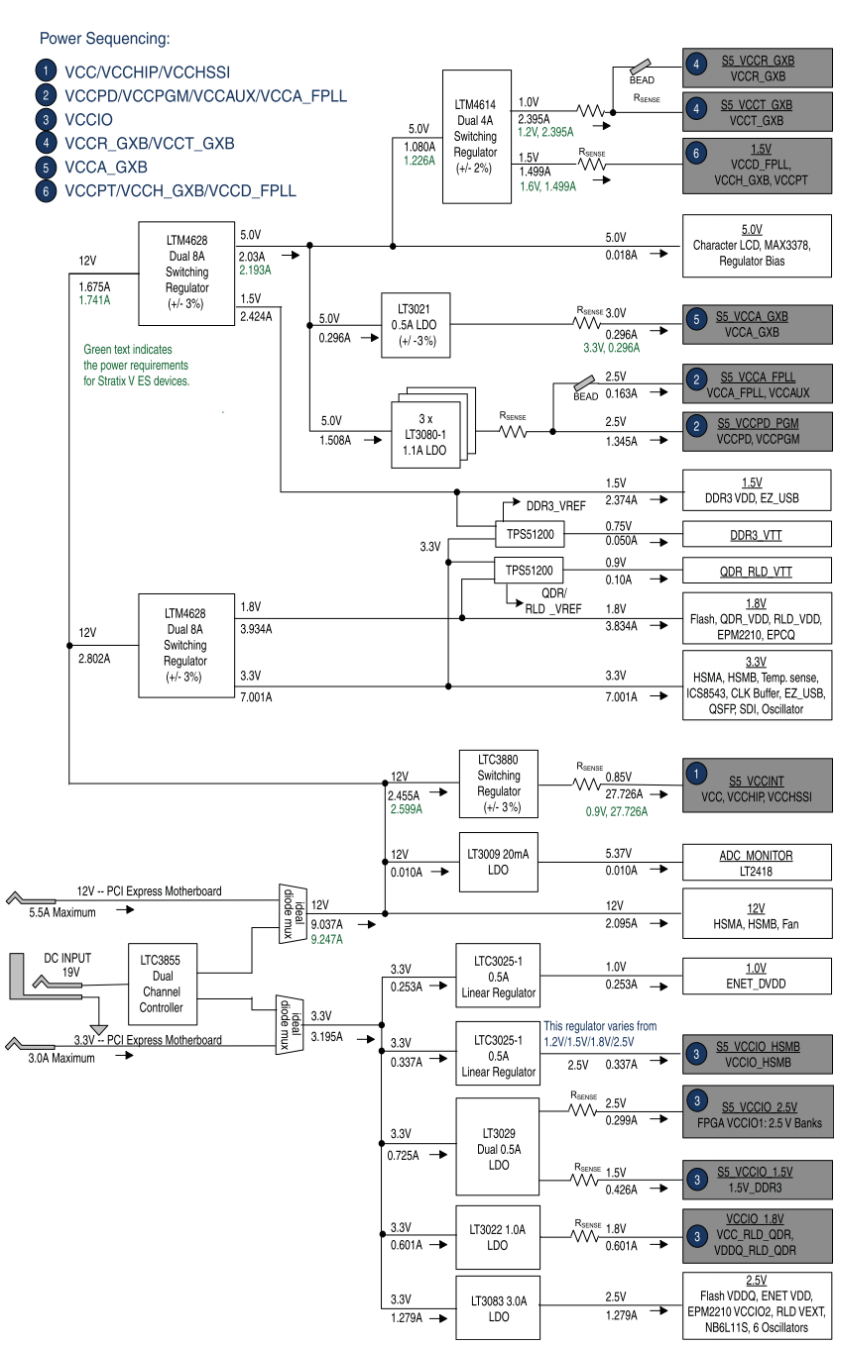

DK-DEV-5SGXEA7N Power Tree

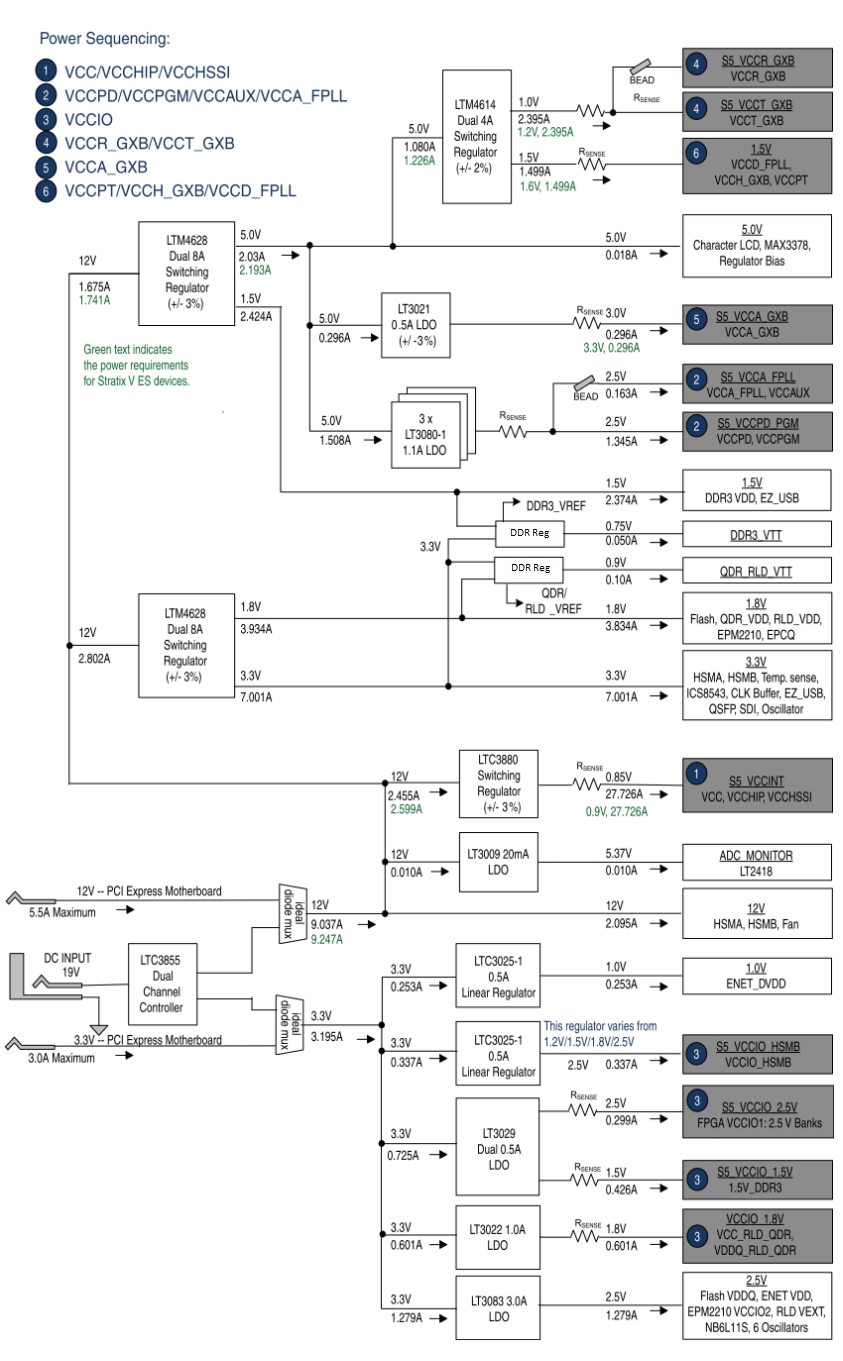

DK-DEV-5SGXEA7N Power Tree No TI
Altera Stratix V GX FPGA Development Kit Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Arria V GX FPGA Development Kit
DK-DEV-5AGXB3NES Dev Kit
LTC Parts List
DK-DEV-5AGXB3NES Block Diagram
DK-DEV-5AGXB3NES Power Tree
Altera Stratix V GX FPGA Development Kit
DK-DEV-5SGXEA7N Dev Kit
LTC Parts List

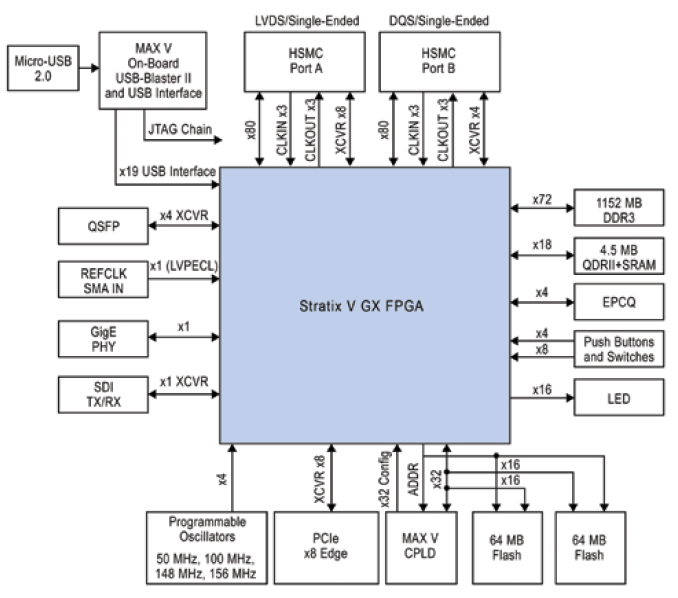

DK-DEV-5SGXEA7N Block Diagram
DK-DEV-5SGXEA7N Power Tree
DK-DEV-5SGXEA7N Power Tree No TI
