ADL5367

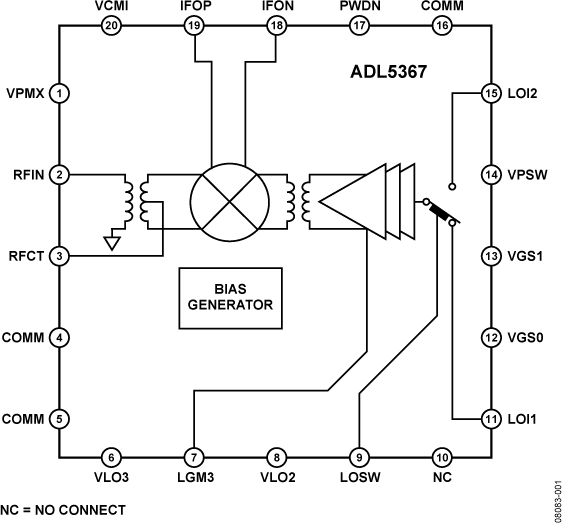

ADL5367は、シングルエンド動作が可能なRFおよびLOバランス回路を内蔵した、高い直線性、ダブル・バランスされたパッシブ・ミキサー・コアを用いています。ADL5367はRFバランを採用しているため、500MHz～1,700MHzのRF入力周波数範囲にわたって最適な性能を発揮します。性能は、500MHz～1,200MHzのRF周波数帯ではハイサイドLOを、900MHz～1,700MHzのRF周波数帯ではローサイドLOを、用いることで最適化が計れます。バランスの取れたパッシブ・ミキサ・アレンジメントによって、優れたLOからRF信号へのリーケージ、標準で－35dBm以上、と相互変調性能を提供します。極めて高い入力リニアリティを備えているこのバランスされたコアは、ダイナミック性能の劣化を招く可能性があるような、インバンドのブロッキング信号において要求の厳しい携帯電話用アプリケーションで使うことができます。高い直線性のIFバッファ・アンプがパッシブ・ミキサー・コアの後ろに配置されており、標準7.7dBのパワー変換損失を備えており、幅広い出力インピーダンス範囲で使うことができます。

ADL5367は2つのスイッチされるLO経路を提供していますので、2つの局部発振器（LO）間を瞬時にスイッチすることの必要なTDDアプリケーションで使うことが可能です。LO電流は外部の抵抗器を使って設定できるので、希望の性能レベルで相応のDC電流を最小化できます。低電圧アプリケーションでは、ADL5367は大幅に電流が軽減される3.3Vまでの低い電圧で動作することができます。低電圧動作の下では、追加のロジック・ピンで、必要に応じて回路をパワーダウン（200μA以下）することができます。

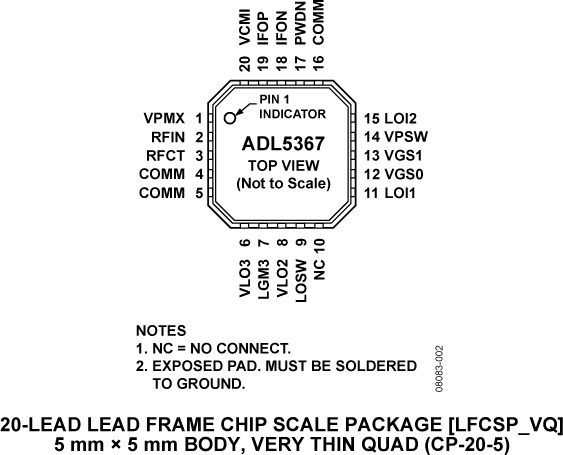

ADL5367は高性能ICプロセスのBiCMOSを使って製造されています。この製品は小型5mm×5mm、20ピンLFCSPパッケージで供給されており、－40～＋85℃の温度範囲にわたって動作します。評価用ボードも入手可能です。

アプリケーション

• 携帯電話基地局での受信装置
• 伝送監視用受信装置
• 無線リンク・ダウン・コンバータ
