ADF4002

新規設計に推奨

PLL周波数シンセサイザ／位相検出器

データシート (Rev. C)

製品セレクション・テーブル

製品モデル: 8
1Ku当たりの価格: 最低価格：$2.05

Viewing:

製品の詳細

400MHzの帯域幅
2.7～3.3Vの電源
チャージ・ポンプ電源（V_P）が別途用意されていることにより、3Vシステムで拡張された同調電圧を使用することが可能
チャージ・ポンプ電流のプログラミング設定が可能
3線のシリアル・インターフェース
アナログおよびデジタル・ロック検出
ハードウェアとソフトウェアによるパワーダウン・モード
104MHzの位相検出器

ADF4002-EPは、防衛および宇宙航空アプリケーション（AQEC規格）をサポートします。

ADF4002-EPデータシート（英語pdf）はこちらからダウンロードできます。
ミリタリ温度範囲：－55℃～＋125℃
製造ベースラインにて制御
組み立て／テストは同一工場
製造工場は一箇所に限定
PCN（製品変更通知）を強化
品質データは要求に応じて入手可能
DSCC図面番号：V62/11607

製品モデル: 8
1Ku当たりの価格: 最低価格：$2.05

ドキュメント

よく聞かれる質問 1

FAQ 12/02/2021

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

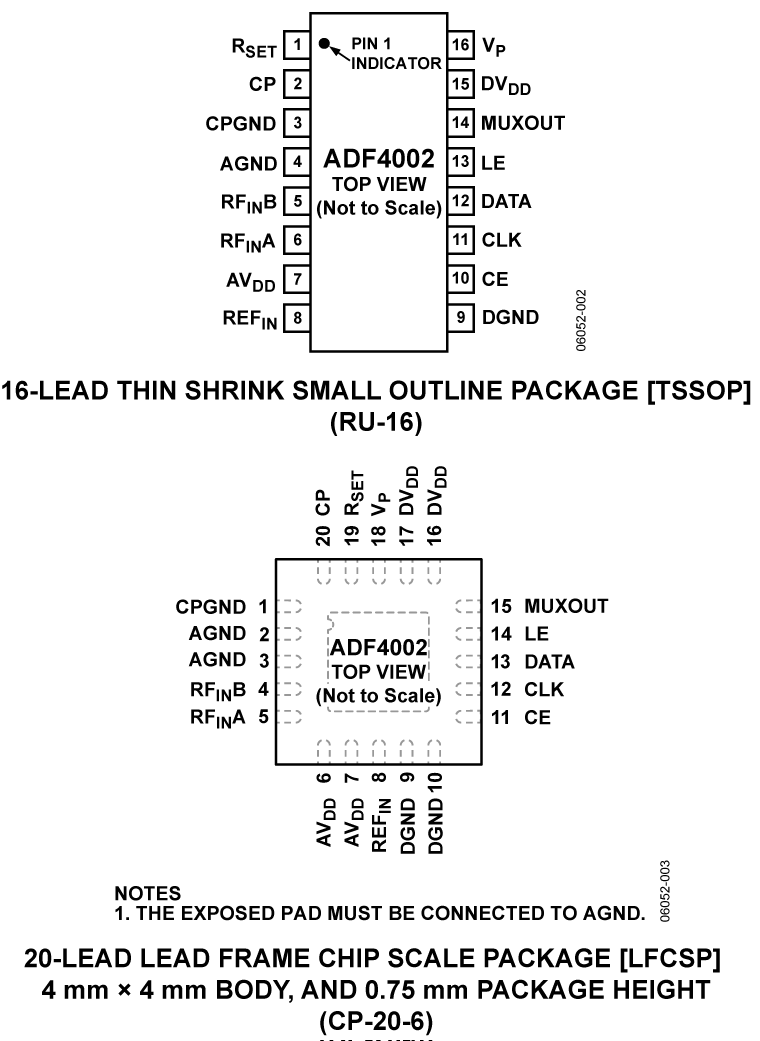

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADF4002BCPZ	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002BCPZ-RL	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002BCPZ-RL7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002BRUZ-RL	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002BRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002SRUZ-EP	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4002SRUZ-EP-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

5 5, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADF4002BCPZ	製造中
ADF4002BCPZ-RL	製造中
ADF4002BCPZ-RL7	製造中
3 23, 2012 - 11_0104 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN11_0104_Form Material_Report Qualification Report Summary Detailed Change Description Detailed Change Description Package Outline Drawing
ADF4002BCPZ	製造中
ADF4002BCPZ-RL	製造中
ADF4002BCPZ-RL7	製造中
6 14, 2011 - 11_0109 Addition of STATSChipPAC, Malaysia as an Alternate Test Site for Select LFCSP products
		PCN11_0109_Form Material_Report
ADF4002BCPZ	製造中
ADF4002BCPZ-RL	製造中
ADF4002BCPZ-RL7	製造中
2 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
ADF4002BCPZ-RL	製造中
4 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
ADF4002BRUZ	製造中
ADF4002BRUZ-RL	製造中
ADF4002BRUZ-RL7	製造中
9 26, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
ADF4002BRUZ	製造中
ADF4002BRUZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

FPGA/HDL 2

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
I/Q復調器 1
ADL5380	新規設計に推奨	直交復調器、400～6000MHz
I/Q変調器 1
ADL5375	製造中	ブロードバンド直交変調器、400MHz～6GHz
シングル／ダブル／トリプル・バランスド・ミキサー 2
ADL5801	新規設計に推奨	アクティブ・ミキサー、10MHz～6GHz、高IP3
ADL5802	新規設計に推奨	アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3

パワー・スイッチ内蔵型昇圧レギュレータ 1
ADP1613	製造中	DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz
高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 1
OP184	製造中	オペアンプ、単電源、レールtoレール入出力
正電圧のリニア電圧レギュレータ（LDO） 3
ADP150	製造中	リニア・レギュレータ、150mA、超低ノイズ、CMOS
ADP3334	新規設計には非推奨	レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP®
ADP151	製造中	超低ノイズ、200mA、CMOSリニア電圧レギュレータ
分周器、プリスケーラ、カウンタ 1
ADF5001	製造中	周波数プリスケーラ、4分周、4GHz～18GHz

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

評価用キット

ADF4002評価用ボード

今すぐ購入詳細を表示

製品詳細

ADF4002向け評価用ボードには、SDPボードからADF4002を制御できるように、SDP接続およびソフトウェアが含まれています。

この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品（EVAL-SDP-CS1Z）となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。
