AD7928

製造中

12ビットA/Dコンバータ、1MSPS、シーケンサ付き、20ピンTSSOPパッケージ、8チャンネル

データシート (Rev. E)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$6.41
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高速スループット・レート：1MSPS
  • 仕様規定電源電圧：2.7～5.25V
  • 低消費電力：
    • 3V電源、1MSPS時：6mW（max）
    • 5V電源、1MSPS時：13.5mW（max）
  • シーケンサ付きの8つの（シングル・エンド）入力
  • 広入力大域幅：
    SINAD：70dB（min）＠入力周波数50kHz（AD7928）
  • 柔軟性に優れたパワー／シリアル・クロック速度マネジメント
  • パイプライン遅延なし
  • 高速シリアル・インターフェース
    SPI®/QSPI™/MICROWIRE™/DSPコンパチブル
AD7928
12ビットA/Dコンバータ、1MSPS、シーケンサ付き、20ピンTSSOPパッケージ、8チャンネル
AD7908/AD7918/AD7928 Functional Block Diagram AD7908/AD7918/AD7928 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

製品ハイライト 2

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シャント型電圧リファレンス 1
AD780
製造中 2.5V/3.0V電圧リファレンス、超高精度
シリーズ電圧リファレンス 5
ADR441
製造中 電圧リファレンス、出力電圧2.5V、LDO型 XFET®、超低ノイズ、電流シンク / ソース機能付き
ADR431
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き
REF192
製造中 電圧リファレンス、2.5V、高精度、マイクロパワー、 低ドロップアウト
AD1582
製造中 2.5V電圧リファレンス、マイクロパワー、高精度、直列モード
ADR391
製造中 電圧リファレンス、2.5V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付
スタンダード・デジタル･アイソレータ 2
ADUM1401
製造中 4チャンネル・デジタル・アイソレータ（3/1チャンネル方向性）
ADUM1411
製造中 デジタル・アイソレータ、4チャンネル
高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 3
ADA4841-1
製造中 オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み
AD8599
製造中 オペアンプ、デュアル、超低歪み、超低ノイズ
AD8605
製造中 オペアンプ、シングル、高精度、ローノイズ、入／出力レールtoレール、CMOS
高電圧オペアンプ（12V以上） 1
ADA4899-1
製造中 オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
低ノイズ・オペアンプ（10nV/√Hz以下） 1
AD8615
製造中 オペアンプ、シングル、高精度、20MHz帯域幅、CMOS、入 / 出力レールtoレール
低消費電力オペアンプ（1mA/アンプ以下） 1
AD8031
製造中 オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O
低入力バイアス電流オペアンプ（100pA以下） 1
ADA4627-1
製造中 オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
EVAL-AD7928

AD7928 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD7928
  • On-board power supplies
  • Standalone capabilitySystem demonstration platform (SDP) compatible (EVAL-SDP-CB1Z)
  • PC software for control and data analysis (download from AD7928 product page)

製品詳細

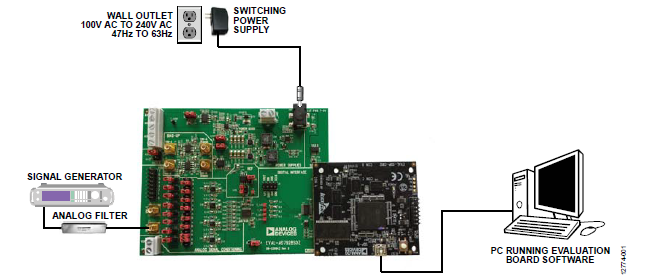

The EVAL-AD7928SDZ is a full featured evaluation board that allows the user to easily evaluate all the features of the AD7928 analog-to-digital converter (ADC). The evaluation board can be controlled by the

EVAL-SDP-CB1Z SDP board via a 120-way SDP connector (J102). The SDP board allows the evaluation board to be controlled through the USB port of a PC using the AD7928 evaluation software, which is available for download from the product page or from the installer CD included in the evaluation board kit.

On-board components include the following:
  • ADP1613: 20 V, 2 A, step up, dc-to-dc regulator
  • ADP7104ARDZ-5.0: 5 V, low noise LDO
  • AD780: high precision, band gap voltage reference
  • ADG3308: bidirectional logic level translator
  • AD8022: dual high speed, low noise operational amplifier
  • AD8066: dual FastFET™, low noise operational amplifier
  • ADA4000-2: dual low cost, precision JFET input operational amplifier
  • ADM1185: quad voltage monitor and sequencer
  • ADP3303: high accuracy anyCAP®, 200 mA, low dropout linear regulator

Evaluation Kit Contents
EVAL-AD7928SDZ evaluation board
Evaluation software CD for the AD7928
Mains power supply adapter
Screw/nut kit

Additional Equipment Needed
EVAL-SDP-CB1Z system demonstration platform
PC running Windows Vista or Windows 7 with USB 2.0 port
Signal source
SMB cables
USB cable


Online Resources

Documents Needed
AD7928 data sheet
EVAL-AD7928SDZ user guide

Required Software
AD7928 evaluation software
Design and Integration Files
Schematics, layout files, bill of materials
EVAL-AD7928
AD7928 Evaluation Board
AD7928 Evaluation Board
