製品概要

機能と利点

ADT7410/ADT7420/ADT7422/ADT7310/ADT7320デジタル温度センサー用の、フル機能Arduino（アルドゥイーノ）シールド。I2CまたはSPIインターフェースへの接続が簡単なオンボードのリボン・ケーブル・コネクタにより、リモート・センサー・ボードを小型化できます。

以下のソフトウェアIDEと組み合わせて、PC制御を実行します。

  • 分析 | 制御 | 評価（ACE）ソフトウェア
  • Arduino
  • Mbed

以下のハードウェア・システムと組み合わせてPC制御：

  • SDP-S、SDP-B、SDP-K1、Arduino（アルドゥイーノ）

Windows 7、Windows 8、Windows 10に対応

温度センサー評価用キットには、以下のボードが含まれます。

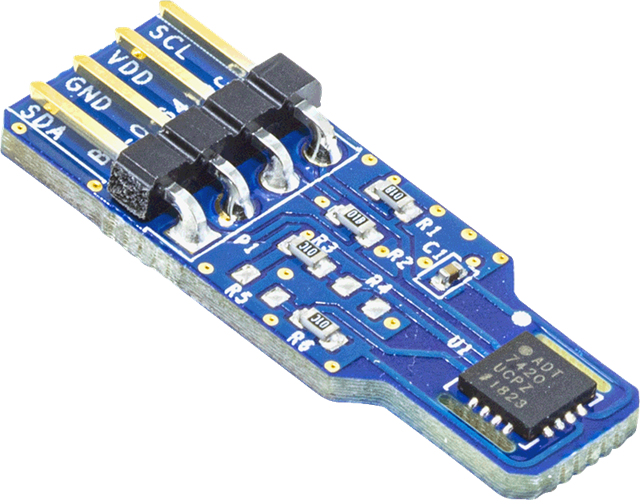

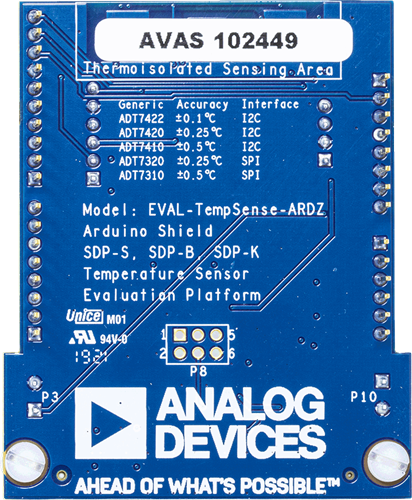

  • EVAL-ADT7420ARDZ

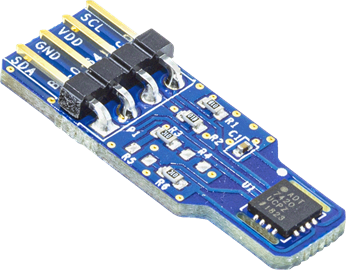

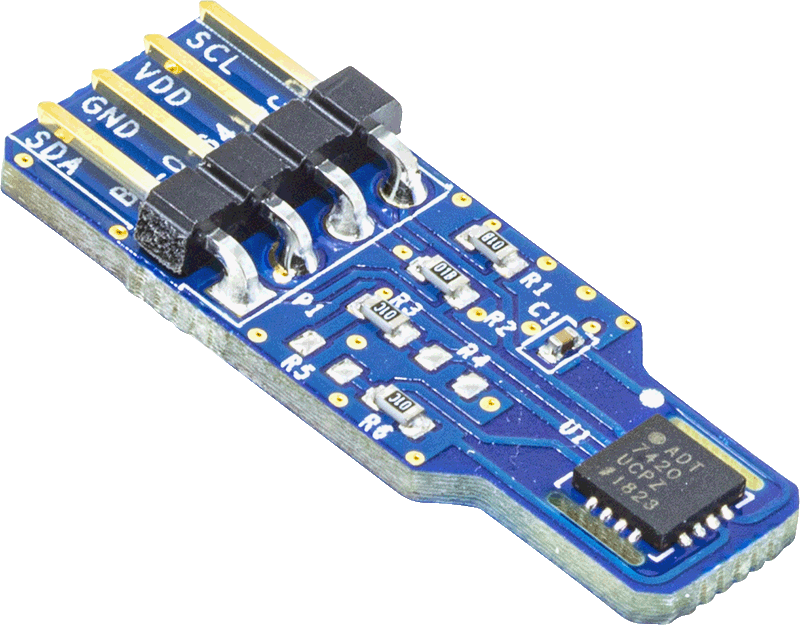

  • EVAL-ADT7420MBZ

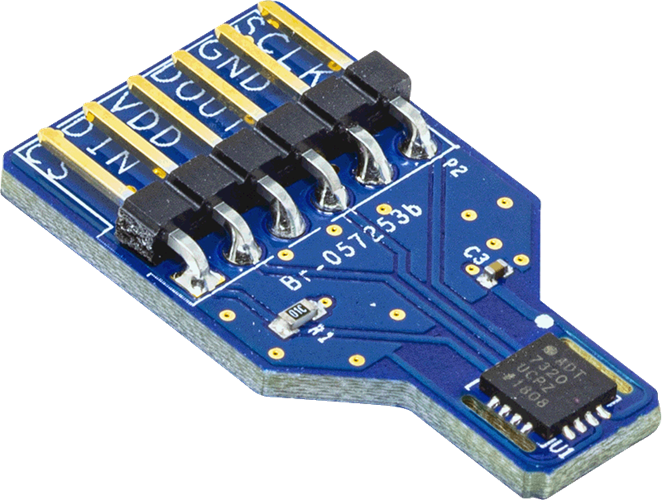

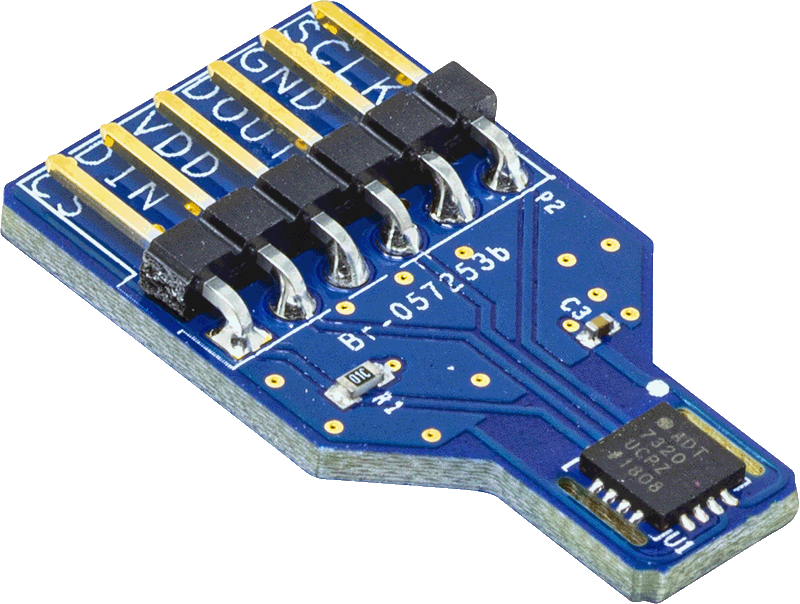

  • EVAL-ADT7320MBZ

次の評価用ボードは、±0.1°C精度の測定が必要な場合に、別途注文できます。

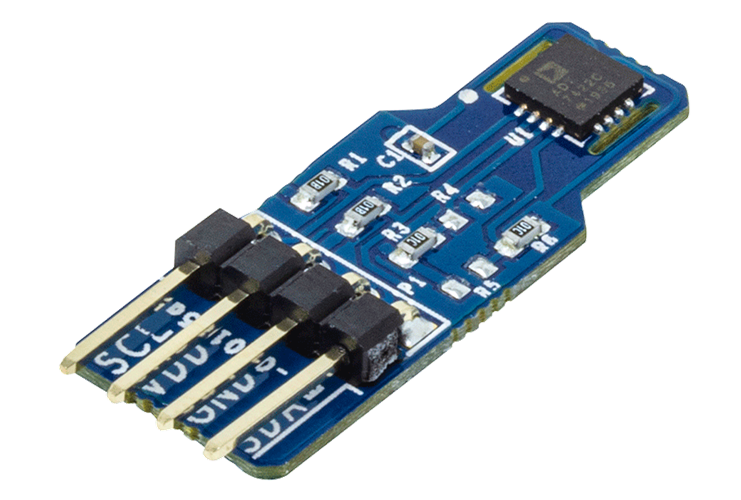

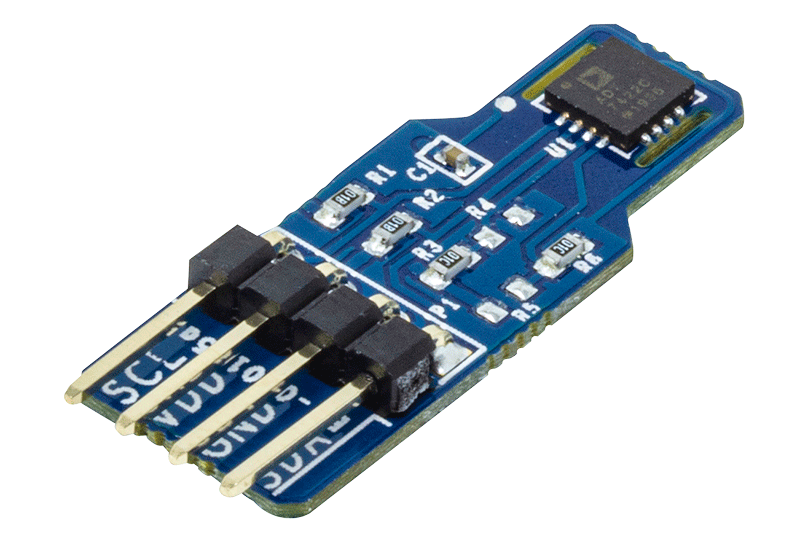

  • EVAL-ADT7422MBZ

製品概要

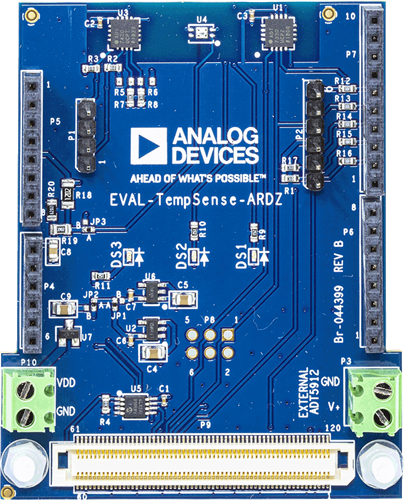

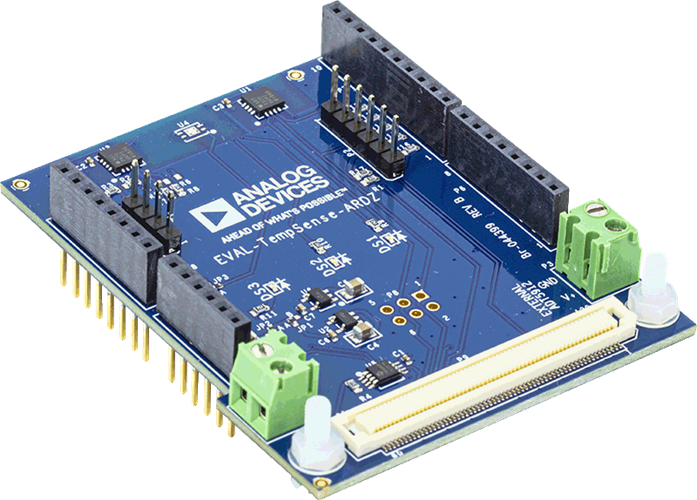

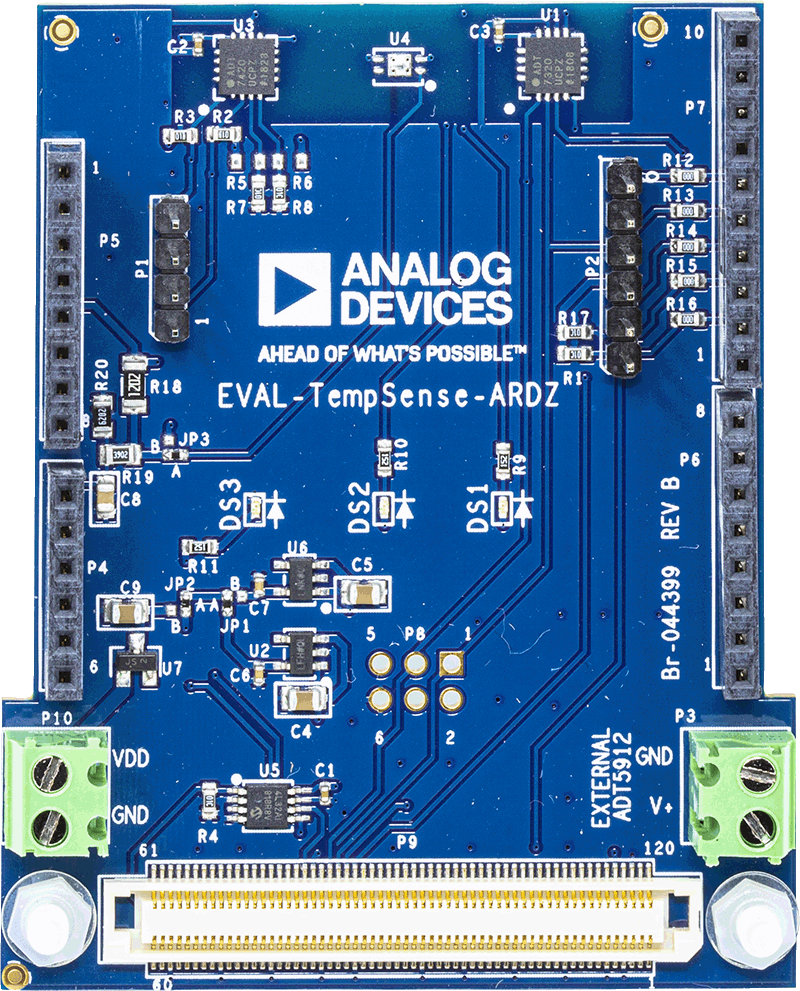

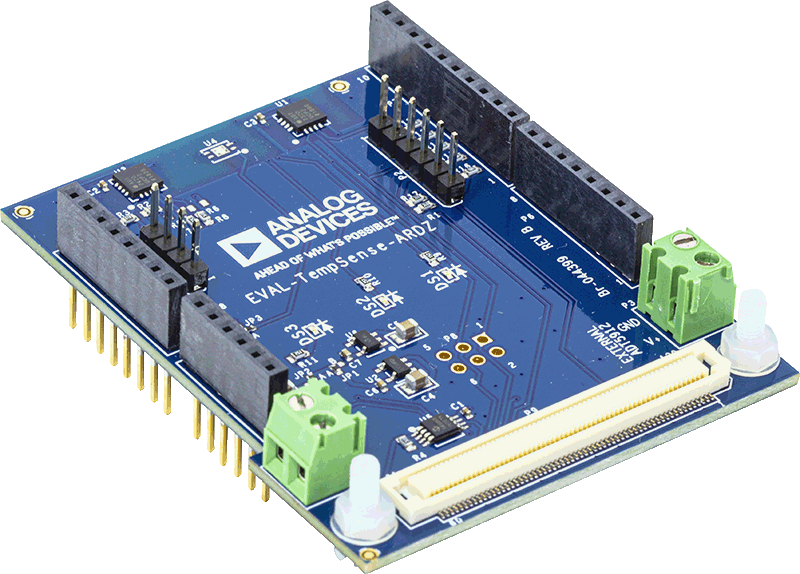

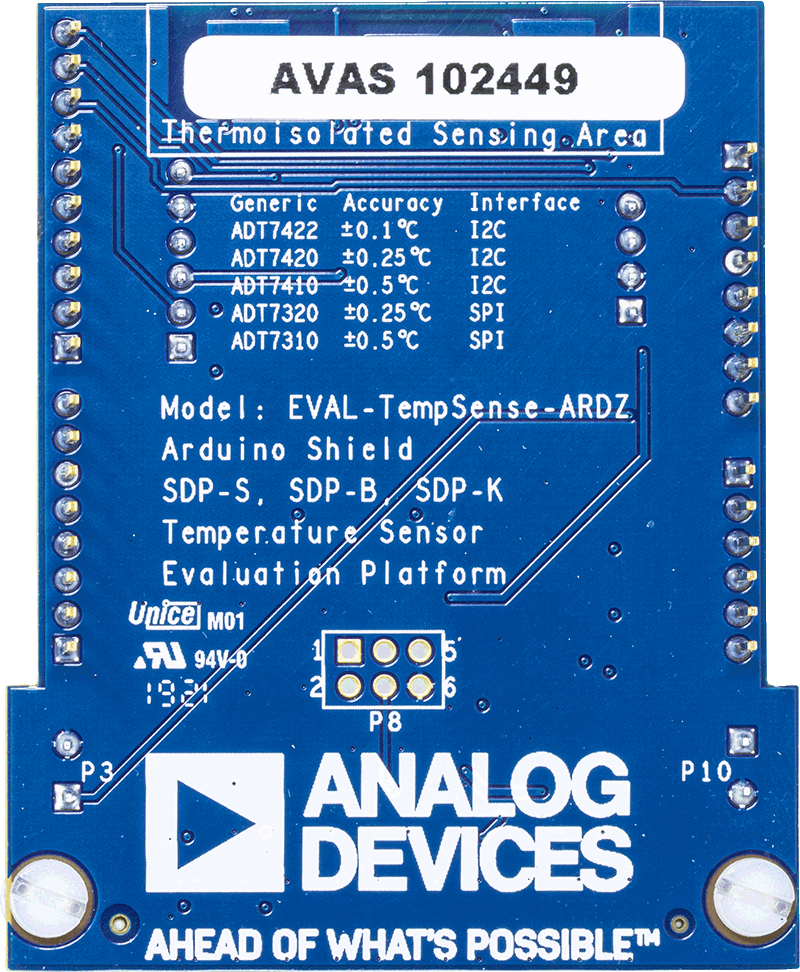

EVAL-TempSense-ARDZは、アナログ・デバイセズの高精度デジタル温度センサーの機能を簡単に評価できる評価用ボード3つを含んだ、評価用ボード・キットです。センサーへのインターフェースは、Arduinoシールドに直接接続する形や、リボンケーブルを介して外部センサーに接続する形から選択できます。EVAL-TempSense-ARDZを、Arduino統合開発環境（IDE）または分析制御評価（ACE）ソフトウェアと組み合わせて使用する際は、ADT7410/ADT7420/ADT7422/ADT7310/ADT7320データシートと併せてユーザー・ガイドを参照してください。

ADT7410/ADT7420/ADT7422/ADT7310/ADT7320は、広範な工業用温度範囲にわたって画期的な性能を発揮する、高精度のデジタル温度センサーです。このデバイスは、バンドギャップ・リファレンス、温度センサー、16ビットA/Dコンバータ（ADC）を搭載しており、温度を監視して0.0078°Cの分解能でデジタル化します。デバイスは、I2CまたはSPIバージョンから選択できます。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (6)
  • デモ・ボード回路図 (4)
  • ユーザ・ガイド (2)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    139 KB
    ACE plug-in for Board.ADT7420 1.2020.13200 [3 24 20]
    The ADT7420 ACE Plugin supports the EV-TempSense-ARDZ evaluation board for the ADT7422, ADT7420, ADT7320, ADT7410 and ADT7310 temperature sensors.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >

    ハードウェア (3)

    コントローラ・ボード
