SDP-K1

製品概要

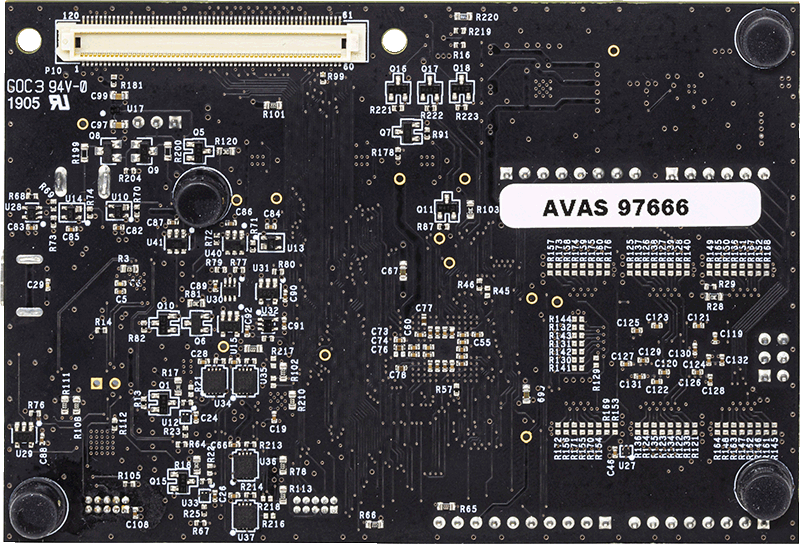

このユーザ・ガイドでは、アナログ・デバイセズのEVAL-SDP-CK1Z（SDP-K1）コントローラ・ボードについて説明しており、PCへのUSB通信を開始できるようにSDP-K1ボードをセットアップする手順について説明しています。

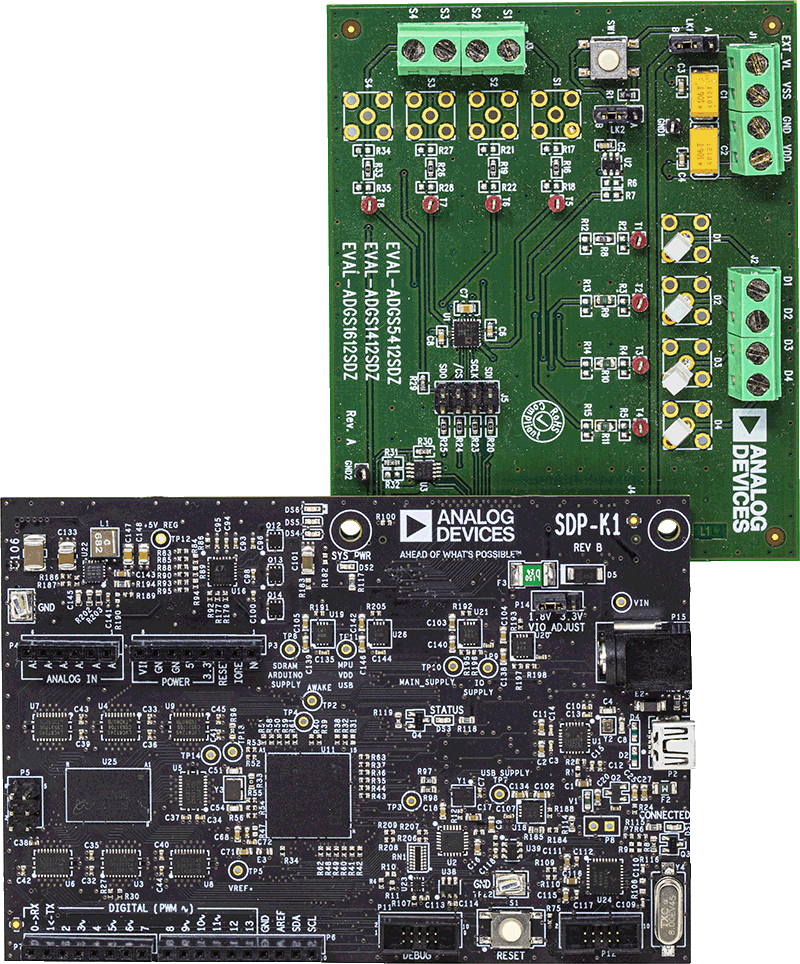

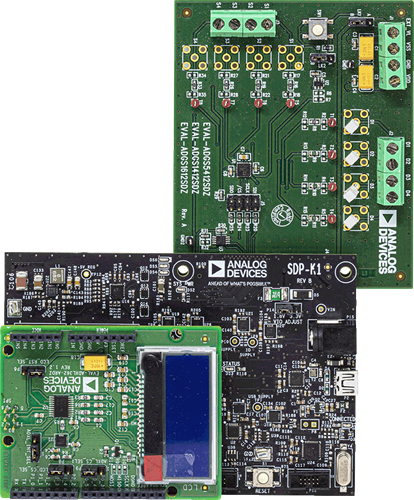

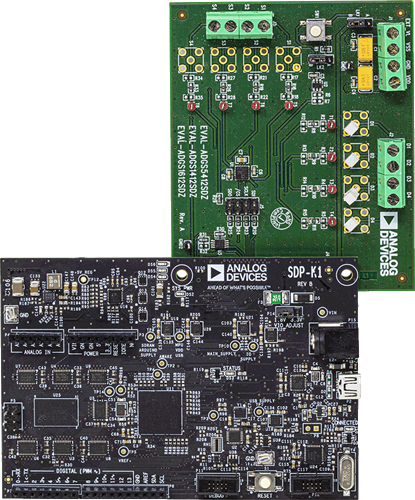

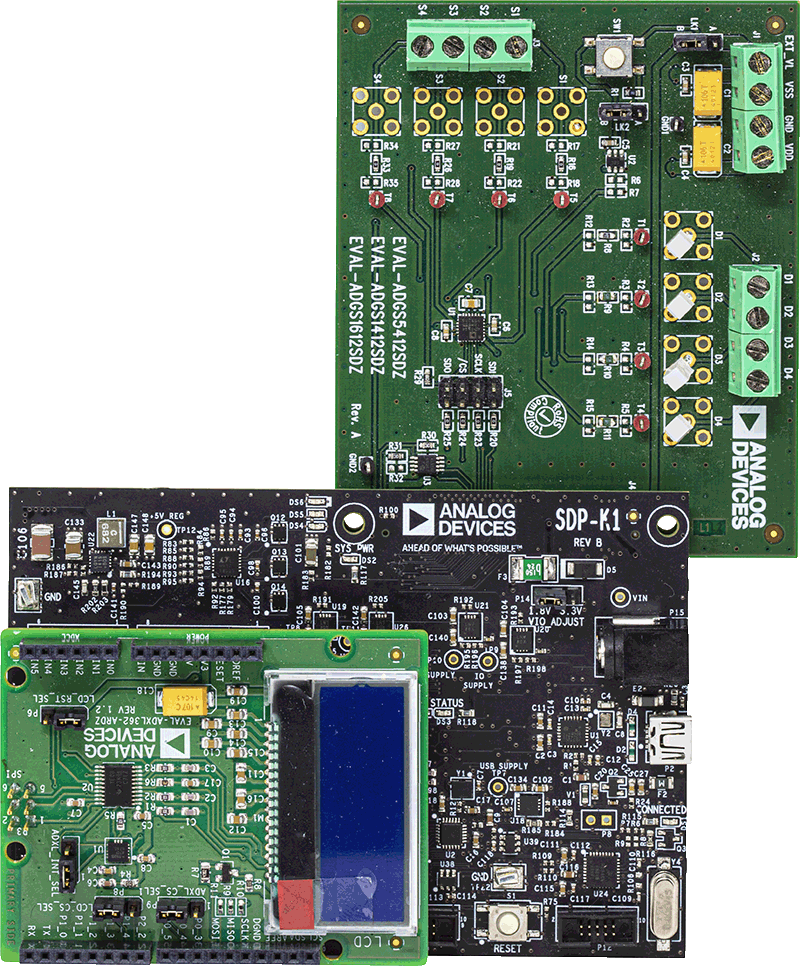

SDP-K1コントローラ・ボードは、多くのアナログ・デバイセズの製品や実用回路集の評価システムの一部です。SDP-K1は、一連のコントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されるシステム・デモンストレーション・プラットフォーム（SDP）の一部です。SDPコントローラ・ボードは、評価対象のシステムからPCへの通信手段を提供します。インターポーザ・ボードは、2つのコネクタ間で信号を伝送します。ドータ・ボードは、製品評価用ボードとCircuits from the Lab^®（CFTL）実用回路集ボードのコレクションです。

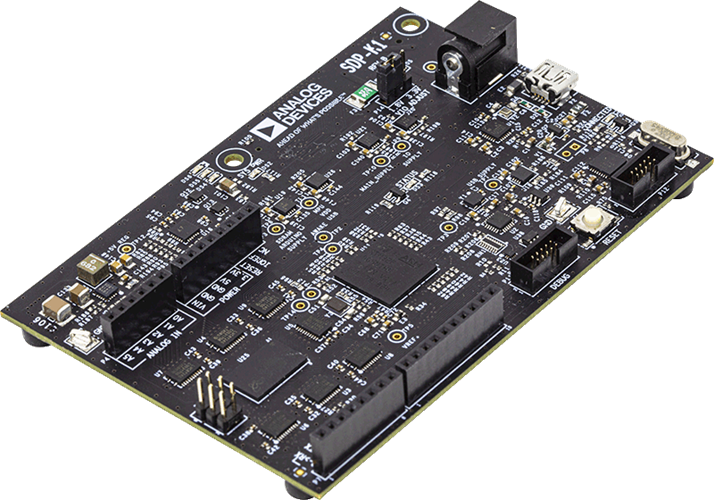

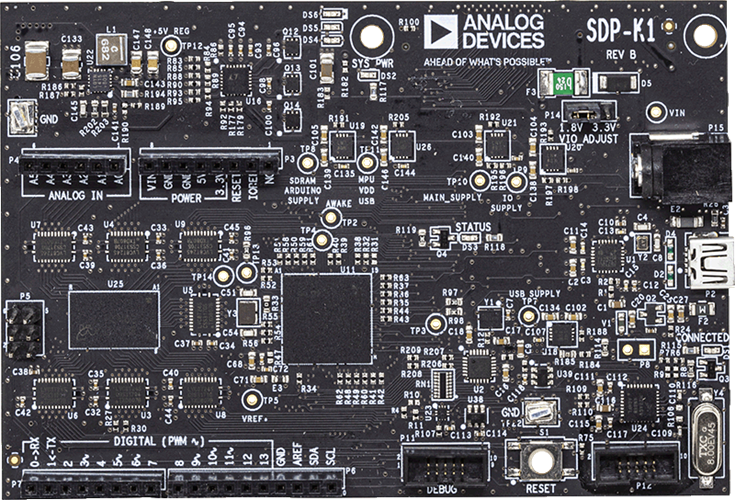

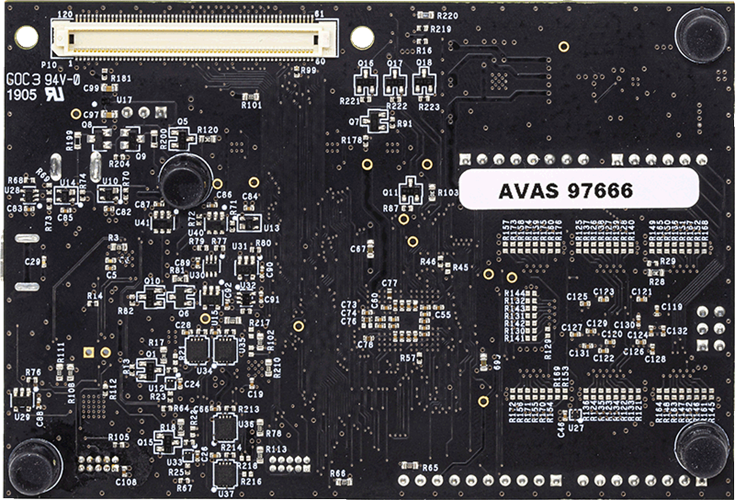

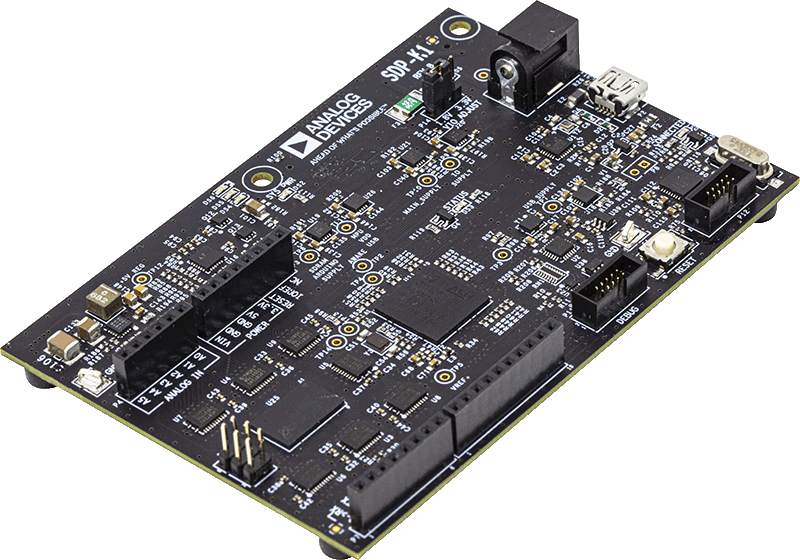

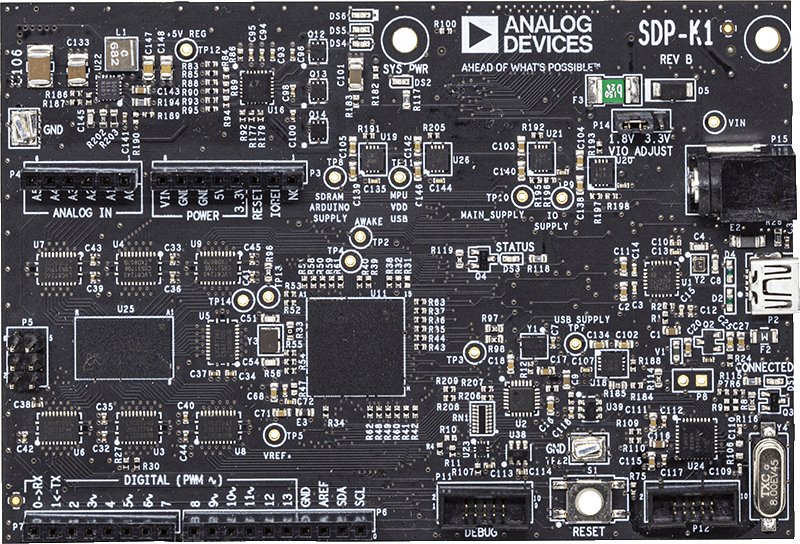

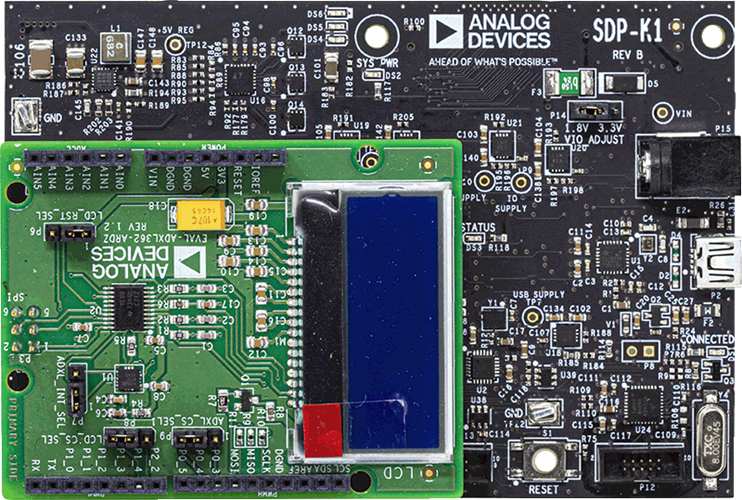

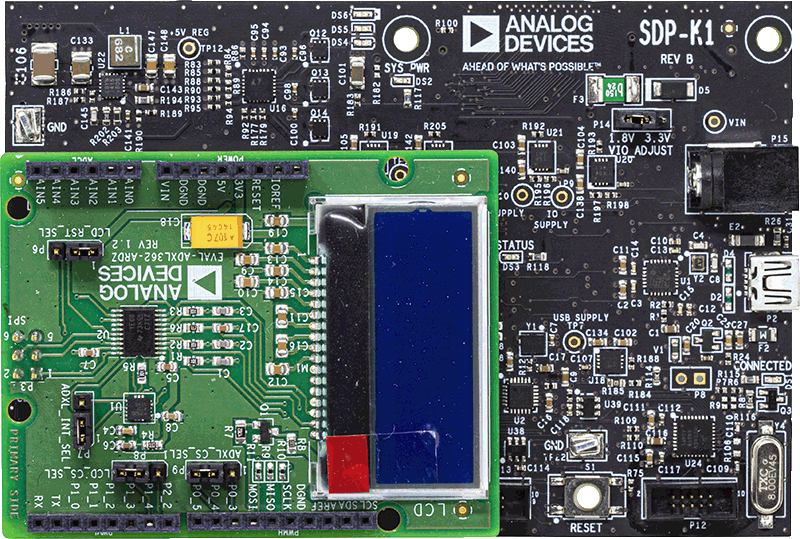

SDP-K1は、USB 2.0高速接続を介してコンピュータへのUSB接続を実現することで、このプラットフォーム上でPCアプリケーションから部品を評価できます。SDP-K1は、STM32F469NIH6 Arm^® Cortex^®-M4マイクロコントローラをベースに、120ピンの小型フットプリント・コネクタとArduino^®（アルドゥイーノ）Uno互換ヘッダーを介して、ドータ・ボードにペリフェラル通信ラインを提供します。

SDP-K1ユーザ・ガイドに、SDP-K1ハードウェアおよびソフトウェアをPCにインストールする手順を記載しています。必要なインストール・ファイルは、評価ドータ・ボード・パッケージに付属しています。設計の開始にあたってのセクションには、ソフトウェアとハードウェアのインストール手順、PCシステムで必要な条件、ボードの基本情報を記載しています。ハードウェアのセクションには、SDP-K1の部品についての情報を記載しています。
