製品概要
機能と利点
- BlackfinプロセッサADSP-BF527
- PCへのUSB 2.0インターフェース
- JTAGヘッダーのフットプリント
- 32MB SDRAM
- 2 x 小型フットプリント120ピン・コネクタ
- 設定可能ペリフェラル・インターフェース - SPI - SPORT - I2C - GPIO - パラレル - タイマー
製品概要

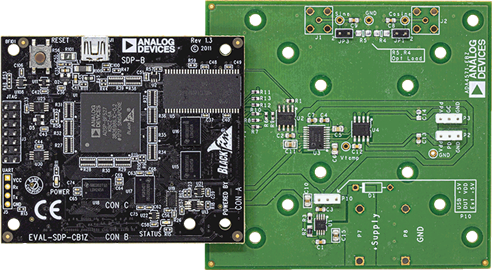

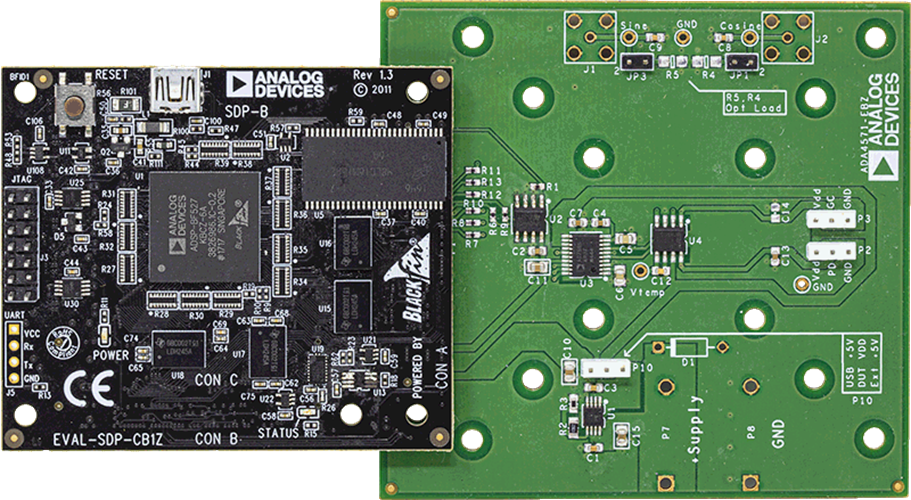

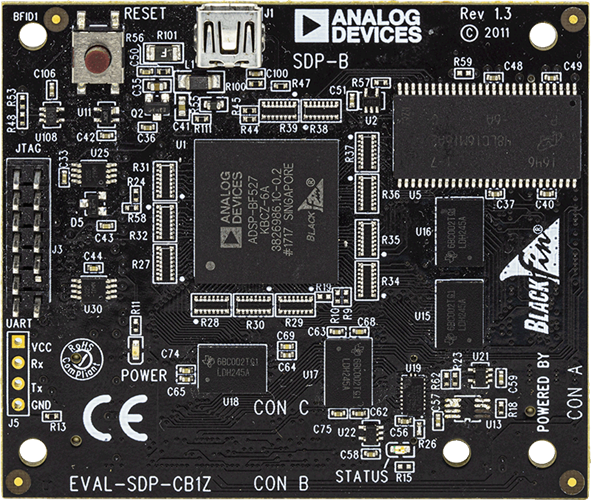

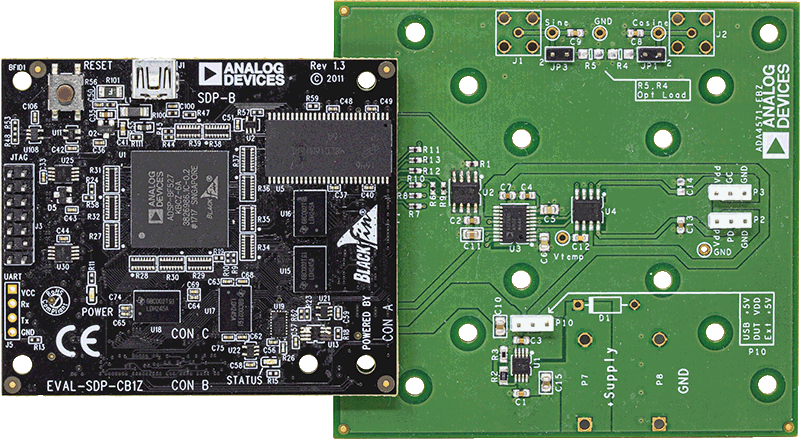

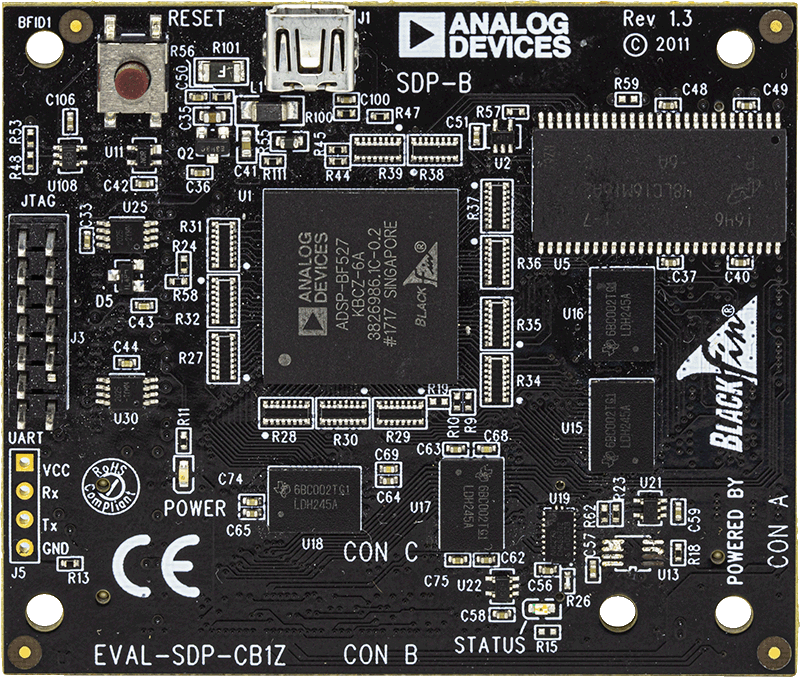

SDP-Bは、 システム・デモンストレーション・プラットフォーム（SDP）用のコントローラ・ボードです。SDP-Bは、Blackfin ADSP-BF527プロセッサに基づいており、USB2.0高速ポート経由でPCに接続できます。コントローラ・ボードでは、USBを介してPCからドータ・ボードでデータの設定およびキャプチャができます。

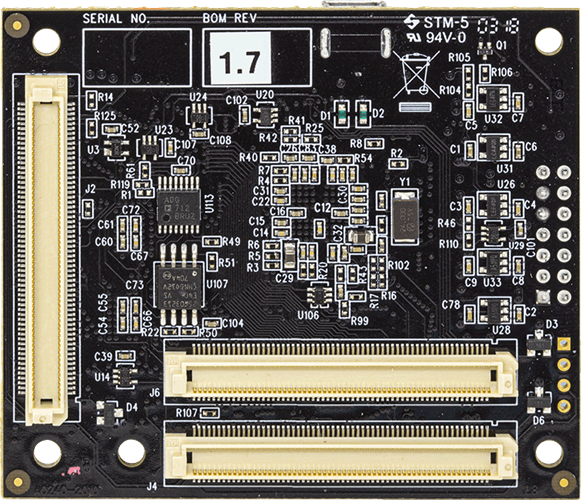

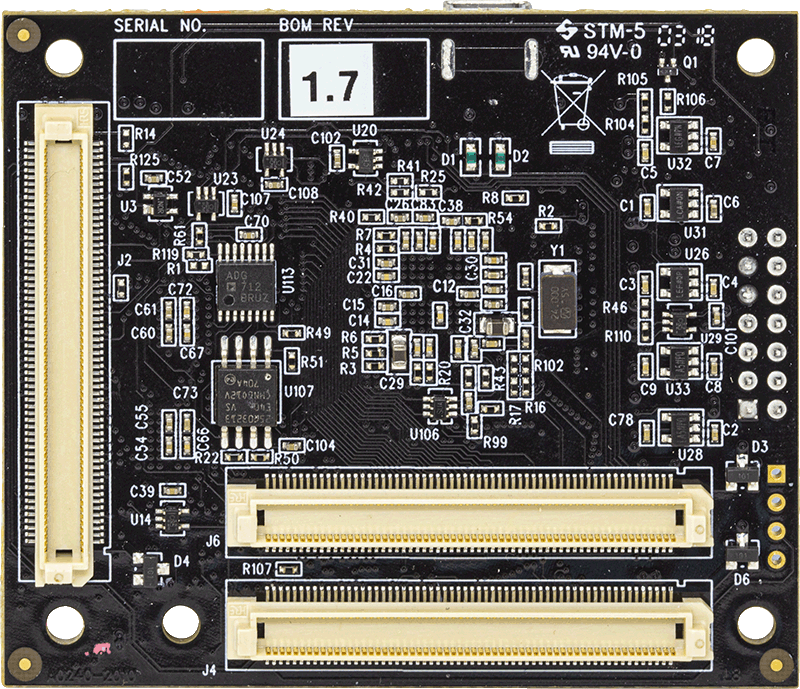

SDP-Bには同じ120ピン・コネクタが２つあり、BlackfinプロセッサのペリフェラルとSDP互換ドーター・ボードを接続します。各コネクタは、接続されるドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。接続されたドータ・ボードを制御するためのPC側のソフトウェア・アプリケーションは、ドータ製品の評価用ボードまたはCircuits from the Lab™実用回路集に付属しています。
システム・デモンストレーション・プラットフォーム（SDP）は、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのコンポーネントとCircuits from the Lab™実用回路集を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpbを参照してください。
SDP-Bのソフトウェアは、評価用ボード固有です。関連するアプリケーション・ソフトウェアの詳細については、各ドータ評価用ボードのページを確認してください。
対象となる製品
推奨システム動作環境
- Windows XP SP2 32ビット、Windows Vista™ 32ビットおよび64ビット、Windows 7 Business/Enterprise/Ultimate 32ビットおよび64ビット、Windows 10 32ビットおよび64ビットエディション。
- Intel Pentium®プロセッサ（x 86互換）、1 GHz以上
- 512 MB RAMおよび2GBのハードディスク空き容量
- NET 3.5フレームワーク
