製品概要

機能と利点

  • USBシリアル変換エンジン

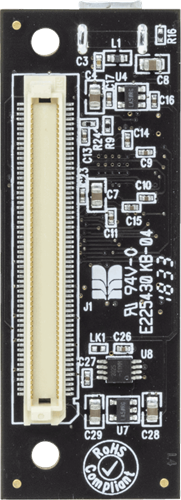

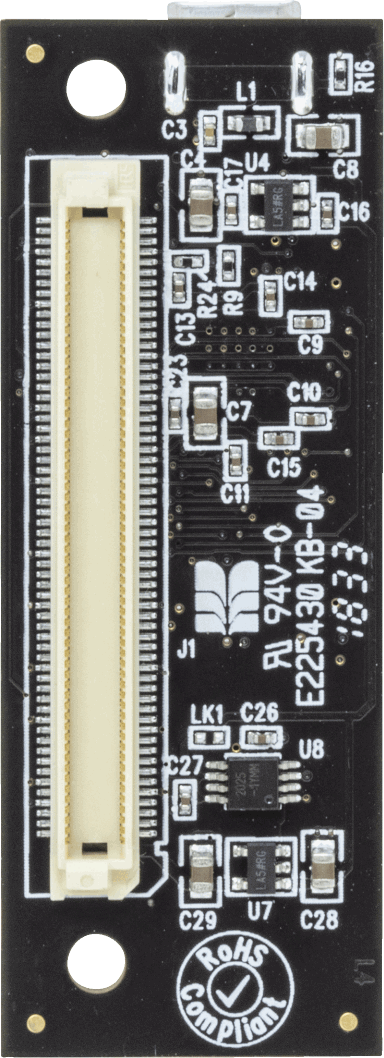

  • 小フットプリントの120ピン・コネクタ1個
  • 設定可変インターフェース（SPI、I2C、GPIO）
  • USB 2.0によるPCとのインターフェース

製品概要

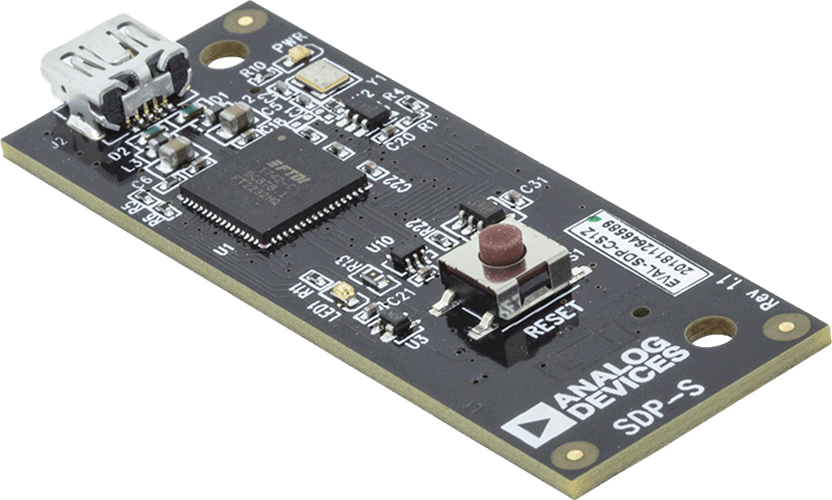

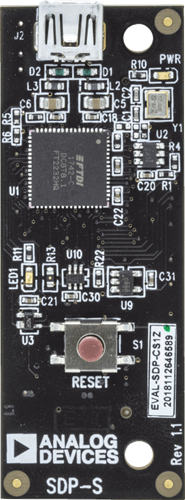

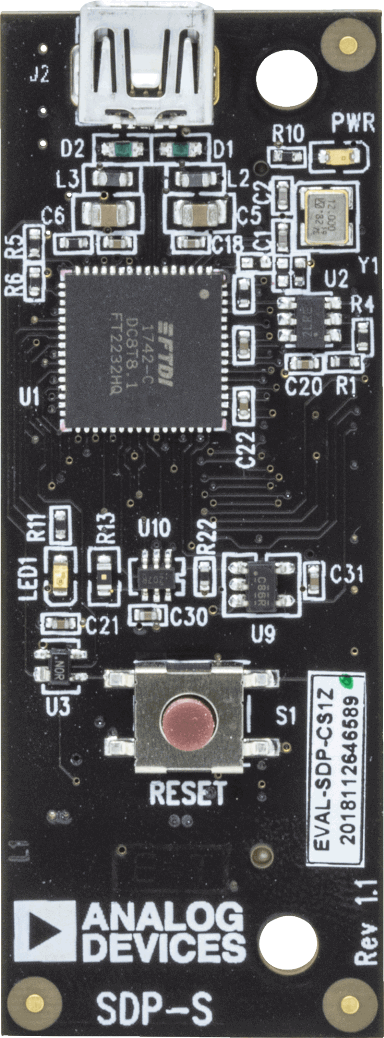

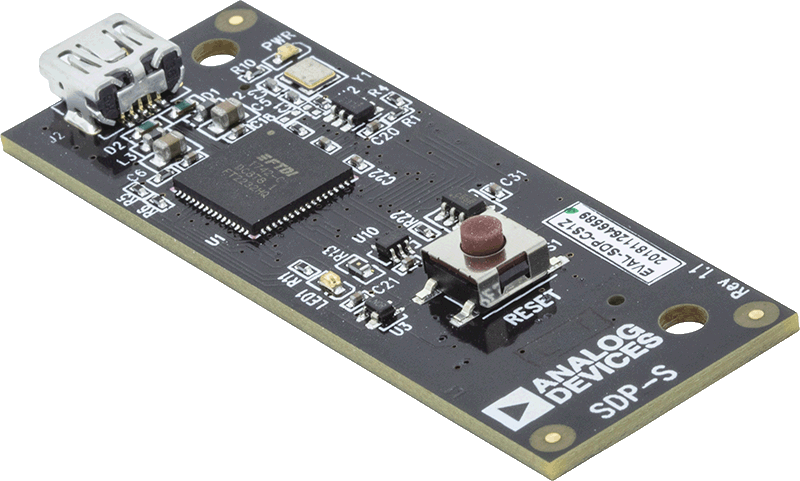

SDP-Sは、システム・デモンストレーション・プラットフォームのコントローラ・ボードの1つです。SDP-Sは、USB 2.0高速ポートを通じてPCに接続できる、USBシリアル変換エンジンを基盤としています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。SDP-Sには、取り付けるSDP対応ドータ・ボードへのシリアル・インターフェース・ペリフェラルとなる、120ピンのコネクタがあります。SDP-Sには、設定可変のSPI/I2C/GPIO通信ラインがあります。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab™リファレンス設計ごとに提供されています。

SDP-SはSDP-Bの機能のサブセットを備えています。SDP-Sに使用されるコネクタ・ピンの配置はSDP-Bと同じですが、コネクタでは使用できない未サポートのペリフェラル・ピンがあります。電力ピンとグラウンディング・ピンも同じです。

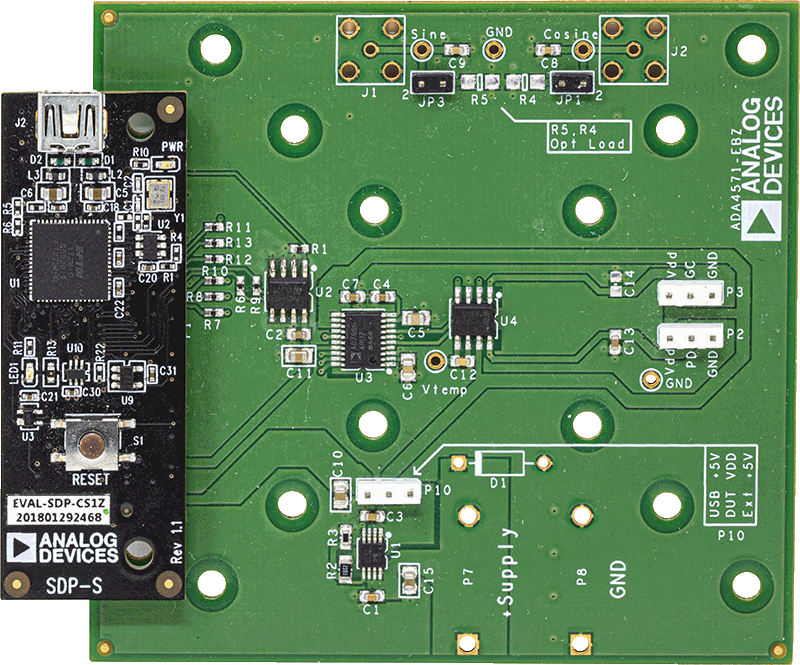

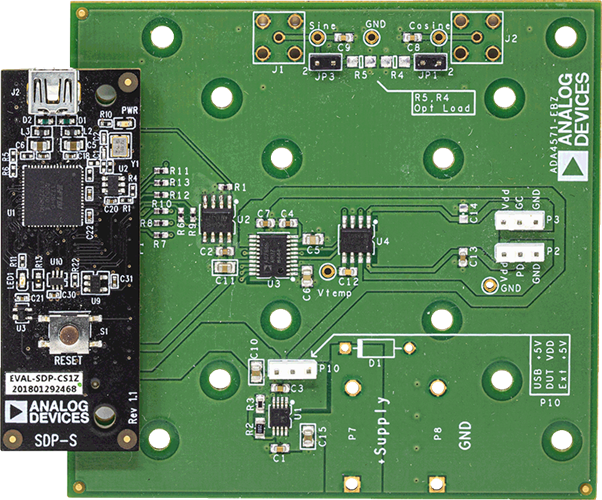

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、これらを使用することで、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーションのホームページ www.analog.com/sdpを参照してください。

推奨システム動作環境

  • Windows XP SP2、Windows Vista™ 32ビットおよび64ビット、Windows 7 Business/Enterprise/Ultimate 32ビットおよび64ビット、またはWindows 10の32ビットおよび64ビット版。
  • Intel Pentium®プロセッサ（x86互換）、1GHz以上
  • 512MB RAMおよび2GB以上のハード・ディスク容量
  • NET 3.5 Framework

関連資料

  • すべてを表示 (4)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (3)
    • Document Type

    ソフトウェア

    評価用ソフトウェア

    SDP USB Driver Installer
    Windows 7, 8.x and 10 USB Driver for SDP Controller Boards

    ハードウェア (164)

    コントローラ・ボード

    リファレンス設計

    使用可能な製品評価ボード

    SDP コントローラ・ボードは、ユーザー評価環境の一部として、アナログ・デバイセズのさまざまなコンポーネント評価用ボードとともに使用することができます。以下の評価用ボードには SDP コントローラ・ボードを使用できます。

    使用可能な Circuits from the Lab ™ 評価用ボード

    SDP コントローラ・ボードは、さまざまな Circuits from the Lab™ 評価用ボードに使用することができます。以下の Circuits from the Lab™ 評価用ボードには、SDP コントローラ・ボードを使用できます。
