LTC2874

製造中

クワッドIO-LinkマスタHot Swapコントローラおよび物理インタフェース

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$9.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • IO-Link®互換（COM1/COM2/COM3）
  • 動作電圧範囲：8V～34V
  • Hot Swap™コントローラによって保護された電源出力
  • ディスクリートのパワーMOSFETにより堅牢性と柔軟性を確保
  • 設定可能な100mA（4ポート）、200mA（2ポート）、または400mA（1ポート）のCQ駆動能力
  • 起動パルスの自動生成
  • ケーブルの自動検出
  • CQピンの保護電圧：最大±50V
  • フォールドバック特性の構成可能なL+出力電流制限
  • 短絡保護、入力低電圧/過電圧保護、および過熱保護
  • フォルト後の中断および自動再試行（オプション）
  • 柔軟なデジタル・インタフェースを実現する2.9V～5.5Vのロジック電源
  • ±8kVのESD（人体モデル）に対して損傷およびラッチアップなし
  • 38ピン（5mm × 7mm）QFNパッケージおよびTSSOPパッケージ
LTC2874
クワッドIO-LinkマスタHot Swapコントローラおよび物理インタフェース
Quad-Port 200mA Power Source and Signaling Interface Operating Waveforms Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

デザイン・ノート 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
IO-Link 1
LT3669
新規設計に推奨 降圧レギュレータとLDOを内蔵したIO-Linkトランシーバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

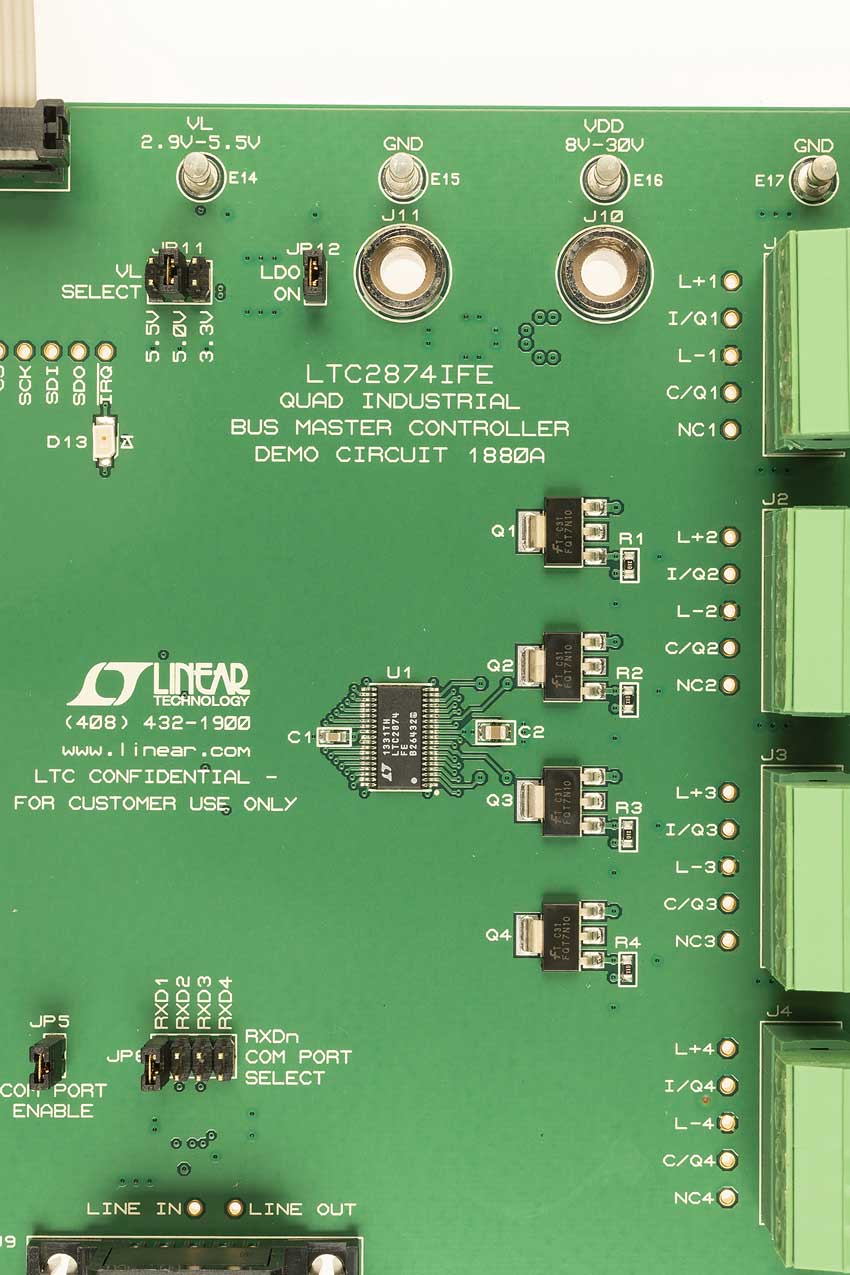

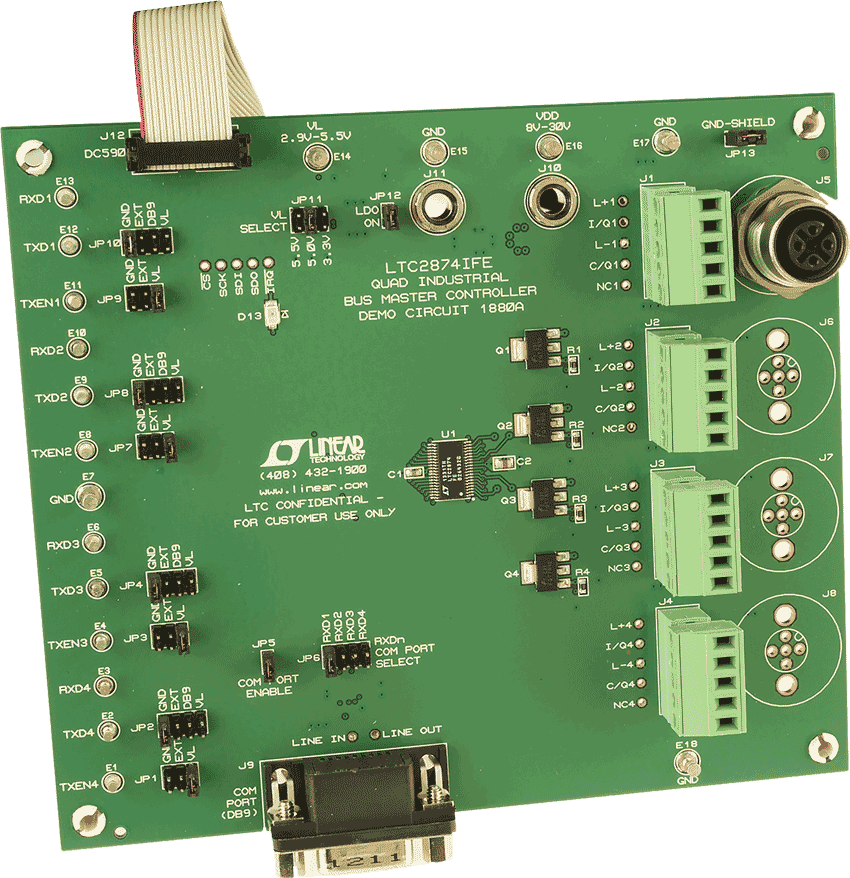

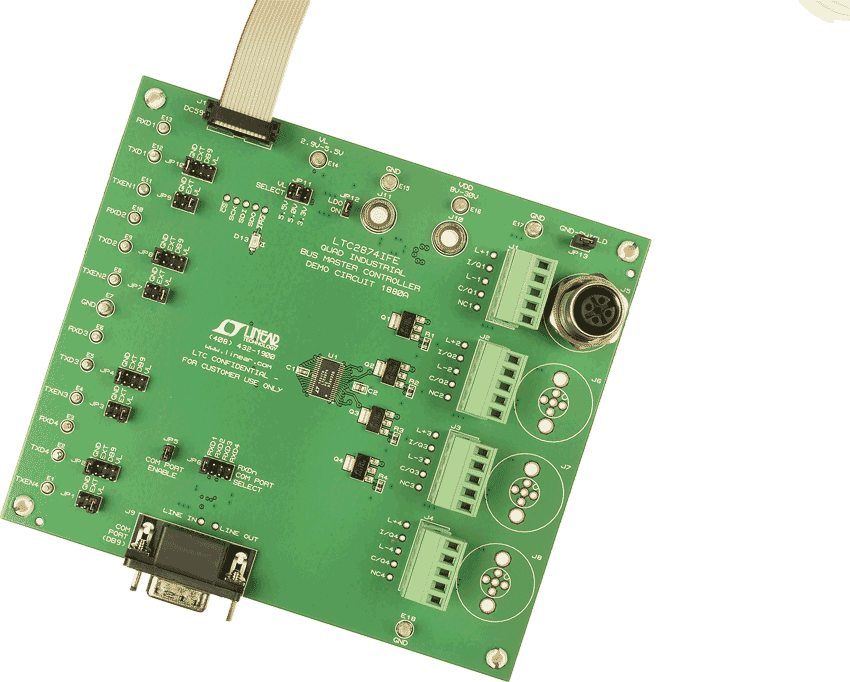

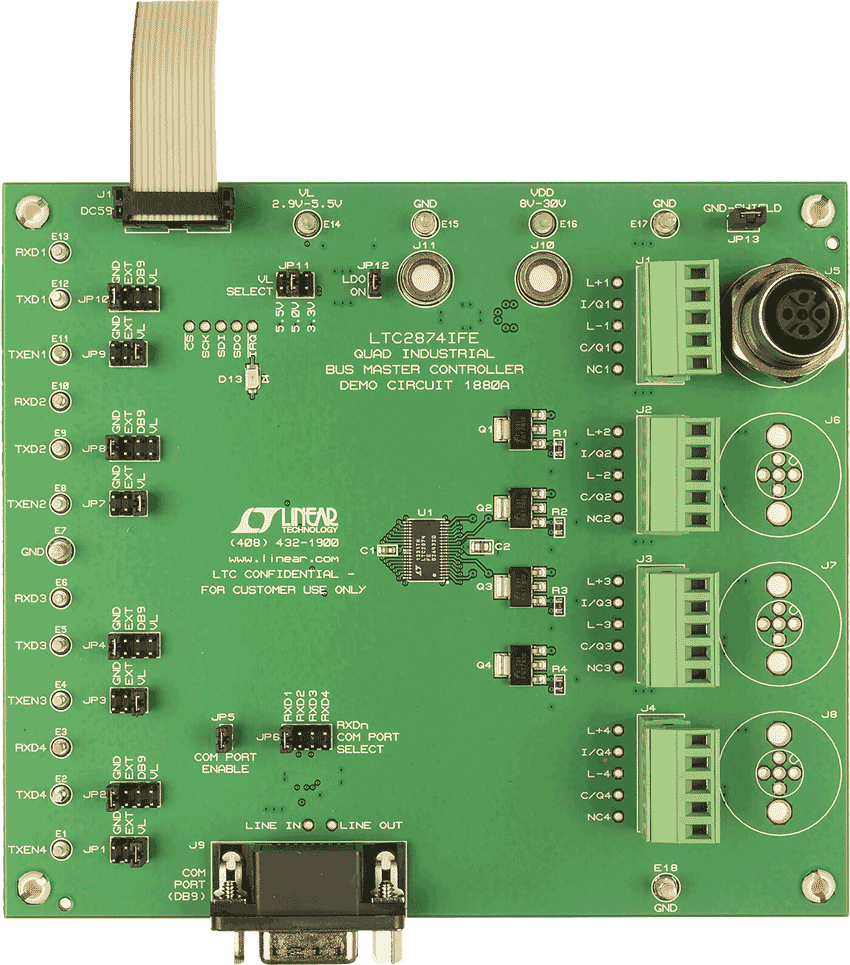

DC1880A

LTC2874 Demo Board | Quad IO-Link Master Hot Swap Power Controller and PHY (Requires DC2026)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1880A showcases the LTC2874, a quad Hot Swap™ controller and PHY suitable for IO-Link® master and other applications. DC1880A operates from an external supply VDD and utilizes the DC590 USB serial controller board to communicate with the LTC2874 using SPI protocol.

eval board
schematic 6
schematic 7
schematic 8
schematic 9

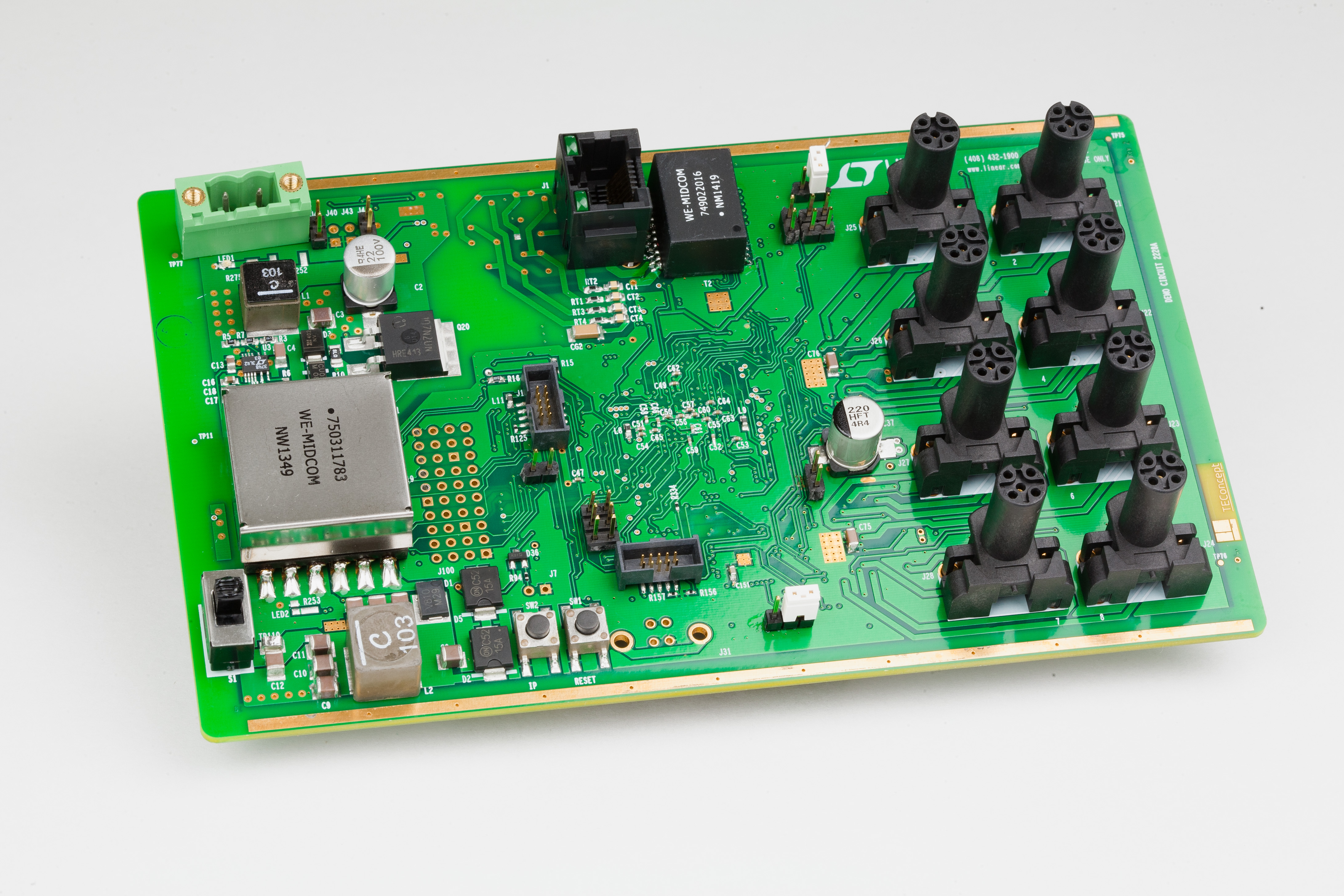

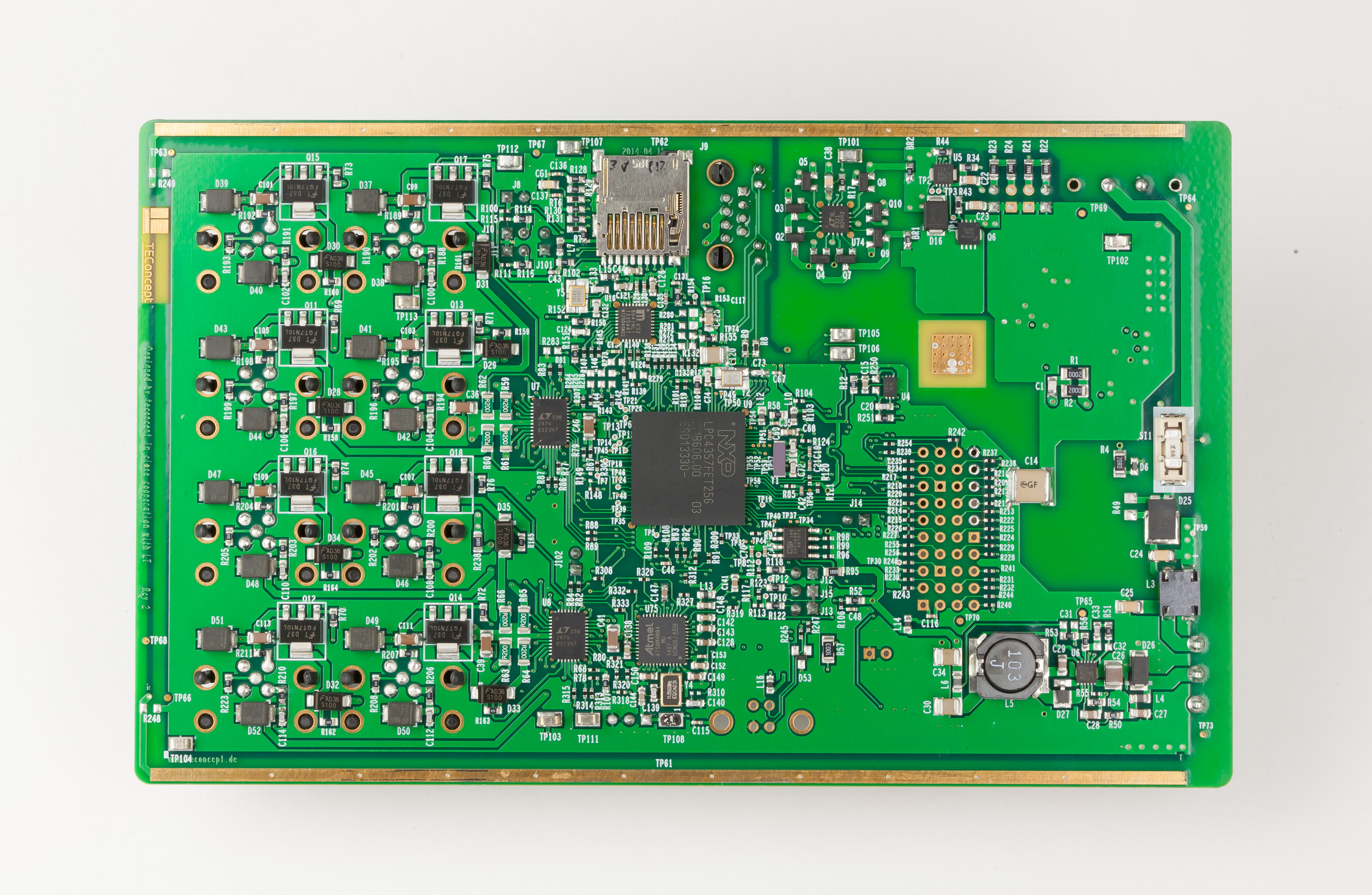

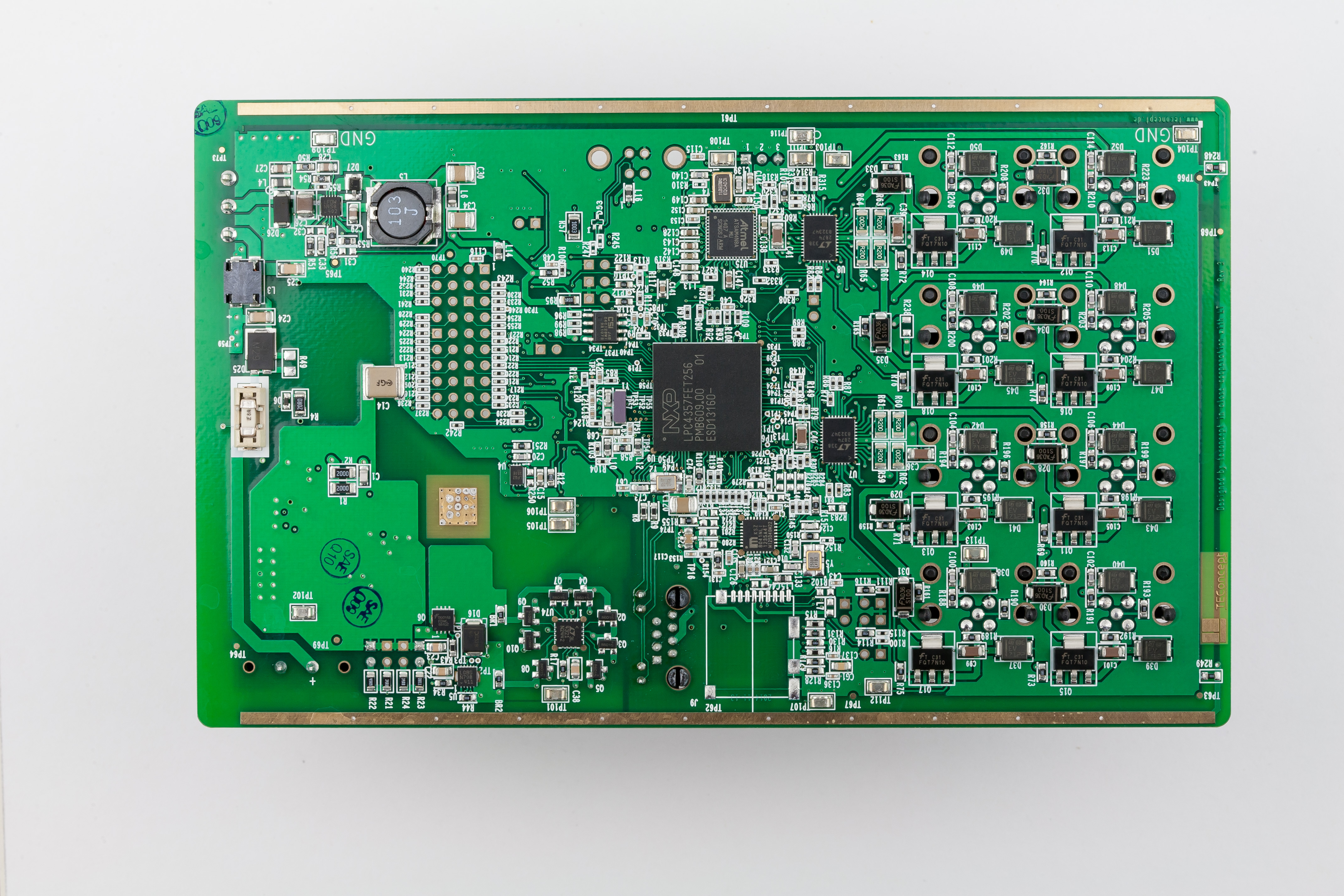

DC2228A

8-Port IO-Link Master Reference Design Includes LTC2874, LT4275A, IO-Link v1.1 Protocol Stack and Control Tool Optionally Powered by DC1814A-D PoE Supply

今すぐ購入 詳細を表示

製品詳細

IO-Link®, the new bi-directional, digital, point-to-point communication standard (IEC 61131-9) offers a standardized mapping of advanced sensor and actuator features into the automation tool environment. This technology leverages small but powerful microprocessors being incorporated into sensors and actuators to improve control, parameterization and diagnostics.


TEConcept has developed an 8-Port IO-Link master reference design that demonstrates a robust physical interface built using two LTC2874 IC's. The DC2228A will operate your favorite IO-Link device, controlled by Control Tool software (including IODD Interpreter) via an Ethernet connection.


DC2228A operates either with an external 24V supply or, optionally, a Power over Ethernet (PoE) system. For the PoE case, it can be completely powered via an Ethernet connection to power sourcing equipment such as a PoE injector or PoE switch. We recommend a 90W LTPoE++ solution such as the Allnet ALL048900, which comes with its own power adapter.
DC1880A
LTC2874 Demo Board | Quad IO-Link Master Hot Swap Power Controller and PHY (Requires DC2026)
DC1880A-LTC2874IFE Demo Board DC1880A-LTC2874IFE Demo Board DC1880A-LTC2874IFE Demo Board DC1880A-LTC2874IFE Demo Board DC1880A - Schematic
DC2228A
8-Port IO-Link Master Reference Design Includes LTC2874, LT4275A, IO-Link v1.1 Protocol Stack and Control Tool Optionally Powered by DC1814A-D PoE Supply
LTC2874_126_3669 jpg LTC2874 174_3669 jpg DC2228_top DC2228_bottom
