LT3669

新規設計に推奨

降圧レギュレータとLDOを内蔵したIO-Linkトランシーバ

製品モデル
12
1Ku当たりの価格
最低価格:$4.25
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • IO-Link®物理層(PHY)互換(COM1/COM2/COM3)
  • ケーブル・インタフェース保護電圧:最大±60V
  • 7.5V~40Vで動作
  • 降圧スイッチング・レギュレータ内蔵
    • 最大負荷電流:100mA(LT3669)/300mA(LT3669-2)
    • 同期可能で調整可能なスイッチング周波数:250kHz~2.2MHz
    • 出力電圧:0.8V~16V
  • 150mA LDOリニア・レギュレータ内蔵
  • 調整可能なスルーレートと電流制限を備えた堅牢なライン・ドライバ
  • 適応型ライン・ドライバ・パルス制御方式により重負荷を安全に切り替え
  • プッシュプル、プルアップ、またはプルダウンとして構成可能なドライバ
  • 調整可能なパワーオン・リセット・タイマ
  • 熱特性が改善された4mm × 5mmの小型28ピンQFNパッケージ
LT3669
降圧レギュレータとLDOを内蔵したIO-Linkトランシーバ
Operating Waveforms Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
IO-Link 1
LTC2874 製造中 クワッドIO-LinkマスタHot Swapコントローラおよび物理インタフェース
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
DC1733A-A

LT3669-1 Demo Board | 7.5V to 40V input with VOUT1 being 5V at 100mA and VOUT2 (LDO) being 3.3V at 100mA

製品詳細

Demonstration circuit 1733A is an industrial transceiver with integrated step-down regulator and LDO featuring the LT3669. The board operates from 7.5V to 40V when JP7 is set to L+. When the JP7 is set to RES, the minimum input voltage is 16.5V. The board withstands transients up to 60V. The step-down regulator output is 5V. The LDO output is 3.3V. There are two assembly versions. DC1733A-A is for the LT3669 and DC1733A-B is for the LT3669-2. The difference is the LT3669 has an integrated catch diode. The LT3669-2 requires an external catch diode.

eval board

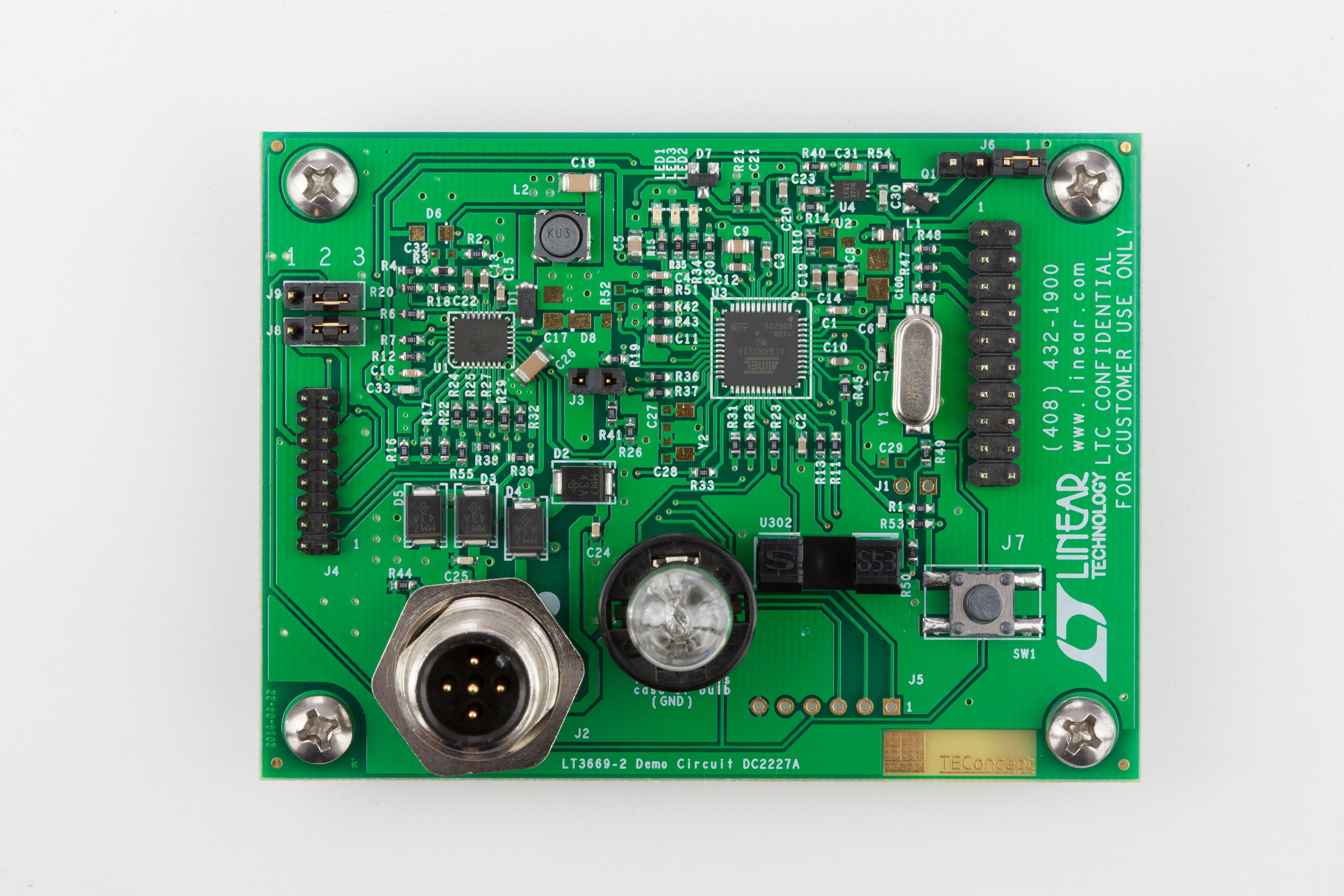

DC2227A

LT3669-2 Demo Board | I/O Link with 18V to 36V Input to 4V at 300mA and 3.3V at 150mA

製品詳細

Demonstration circuit 2227A is a complete IO-Link® device built using the LT3669-2 to implement an IO-Link v1.1 physical interface (PHY). The IO-Link stack protocol runs on an Atmel ATmega microcontroller which connects to LT3669-2’s logic IO-signals to communicate with an IO-Link master via the CQ1 transceiver.

eval board
DC1733A-B

LT3669-2 Demo Board | 7.5V to 40V input with VOUT1 being 5V at 300mA and VOUT2 (LDO) being 3.3V at 150mA

製品詳細

Demonstration circuit 1733A is an industrial transceiver with integrated step-down regulator and LDO featuring the LT3669. The board operates from 7.5V to 40V when JP7 is set to L+. When the JP7 is set to RES, the minimum input voltage is 16.5V. The board withstands transients up to 60V. The step-down regulator output is 5V. The LDO output is 3.3V. There are two assembly versions. DC1733A-A is for the LT3669 and DC1733A-B is for the LT3669-2. The difference is the LT3669 has an integrated catch diode. The LT3669-2 requires an external catch diode.

DC1733A-A
LT3669-1 Demo Board | 7.5V to 40V input with VOUT1 being 5V at 100mA and VOUT2 (LDO) being 3.3V at 100mA

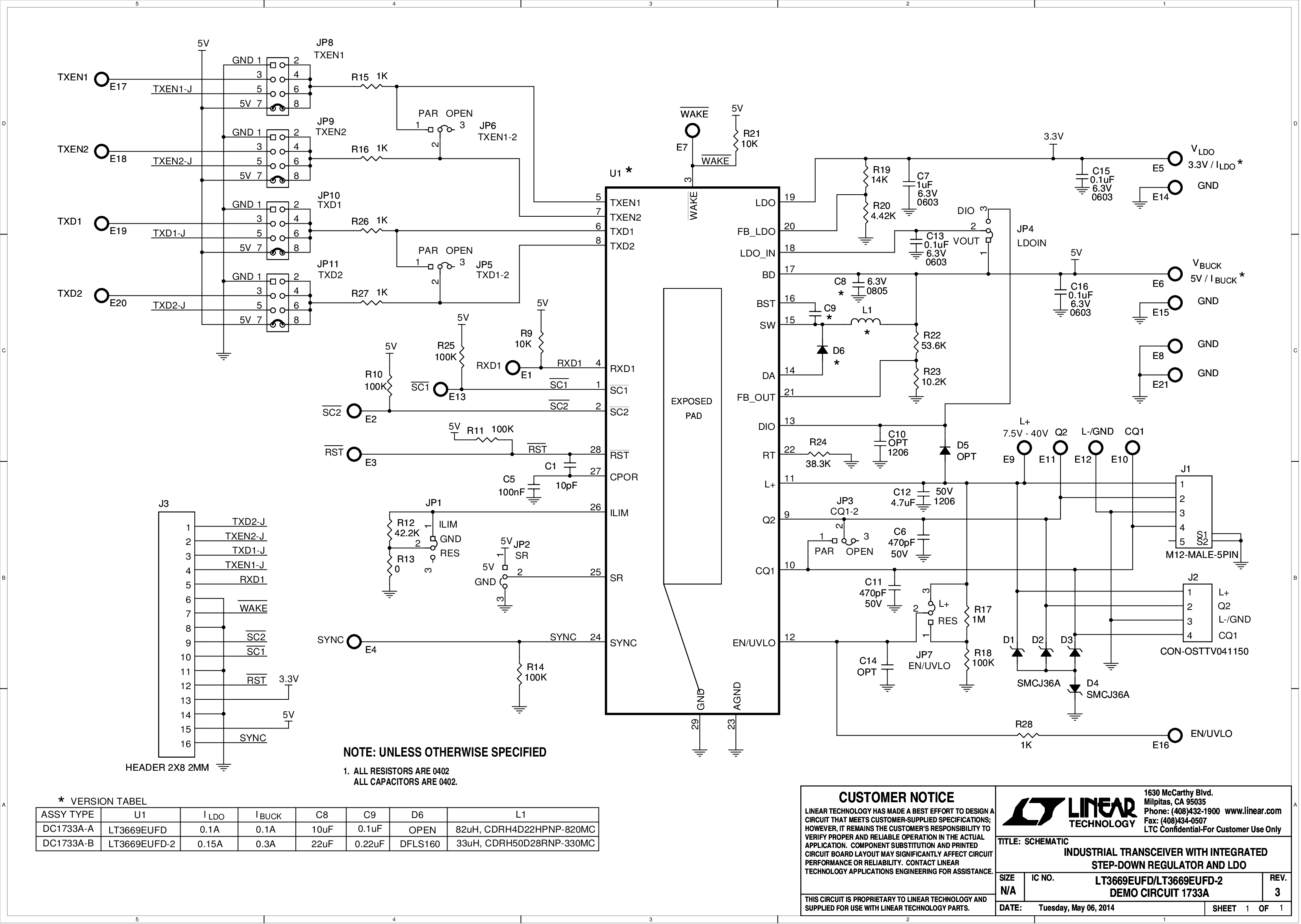

DC1733A - Schematic

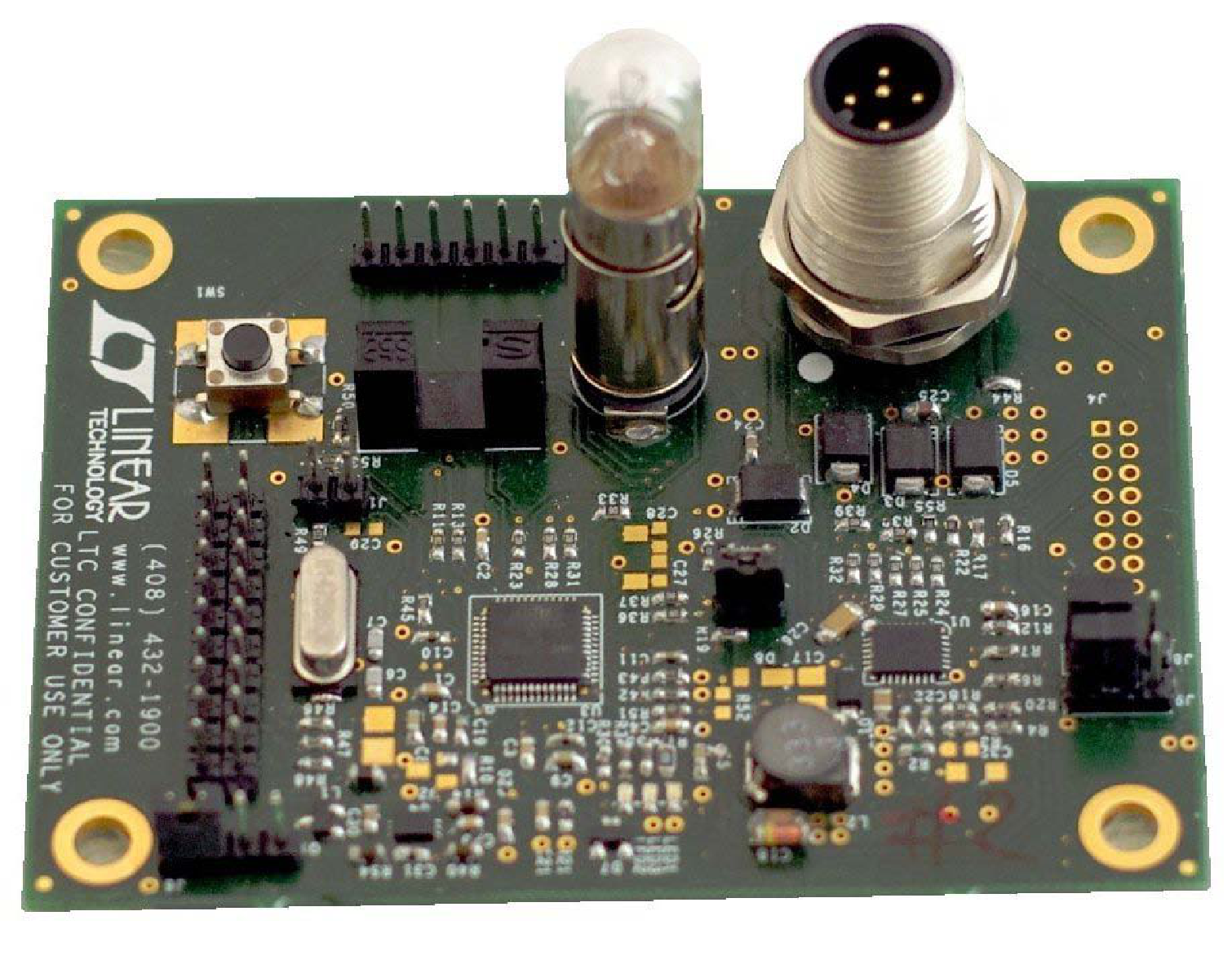

DC2227A
LT3669-2 Demo Board | I/O Link with 18V to 36V Input to 4V at 300mA and 3.3V at 150mA

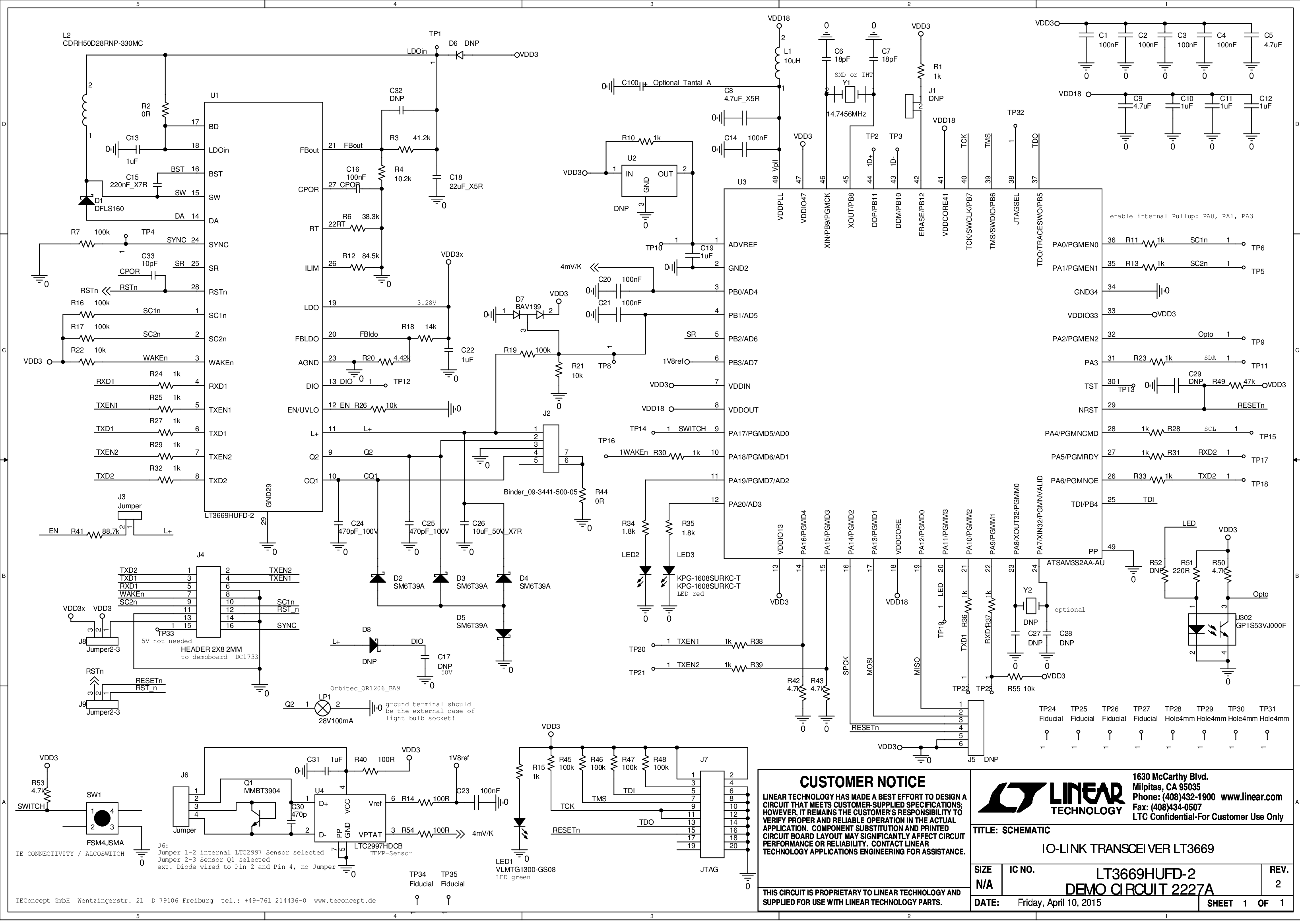

LTC2874 136_3669 jpg DC2227A - Schematic DC2227A - Schematic
DC1733A-B
LT3669-2 Demo Board | 7.5V to 40V input with VOUT1 being 5V at 300mA and VOUT2 (LDO) being 3.3V at 150mA
DC1733A - Schematic
