LT8640S

新規設計に推奨

静止電流が2.5μAの42V、6A同期整流式降圧Silent Switcher 2

データシート (Rev. D)
製品セレクション・テーブル
製品モデル
10
1Ku当たりの価格
最低価格：$5.48
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher®2アーキテクチャ
    • あらゆるPCB上で超低EMI/EMC放射
    • PCBレイアウトに対する敏感さを排除
    • 内部バイパス・コンデンサによって放射EMIを低減
    • オプションのスペクトラム拡散変調
  • 高周波で高効率
    • 1MHz、12V入力、5V出力時の効率：最大96%
    • 2MHz、12V入力、5V出力時の効率：最大95%
  • 広い入力電圧範囲：3.4V～42V
  • 最大連続電流：6A、ピーク出力電流：7A
  • 超低静止電流のBurst Mode®動作
    • 12V入力で3.3V出力を安定化時のIQ = 2.5μA(LT8640S)
    • 出力リップル < 10mVP-P
  • 外部補償：高速トランジェント応答および電流シェアリング（LT8643S）
  • 短い最小スイッチオン時間：30ns
  • 全ての条件で低ドロップアウト：100mV（1A時）
  • 強制連続モード
  • 調整可能および同期可能な周波数：200kHz～3MHz
  • 出力ソフトスタートおよび出力トラッキング

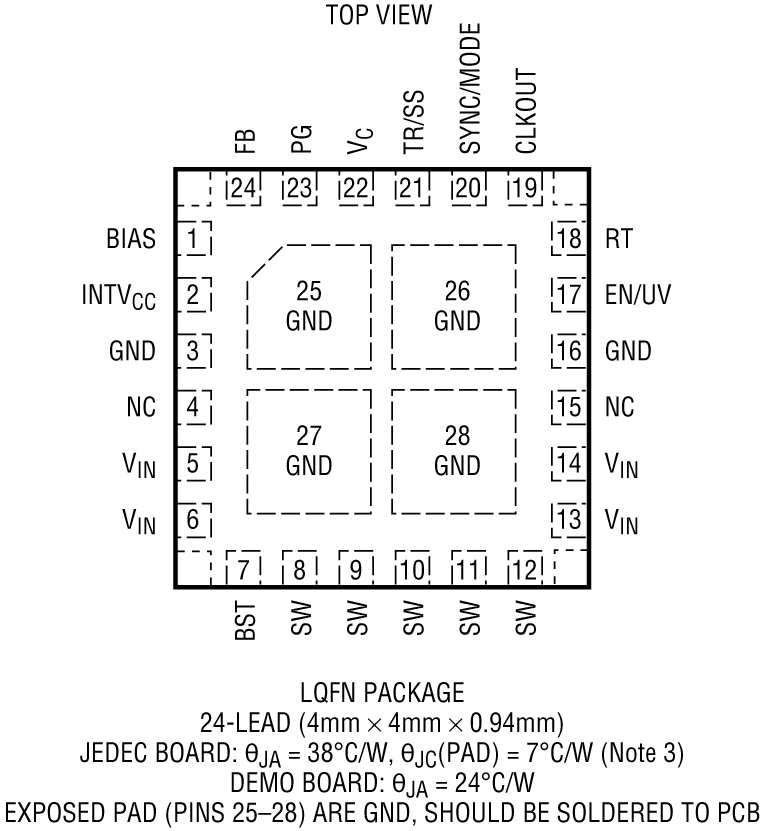

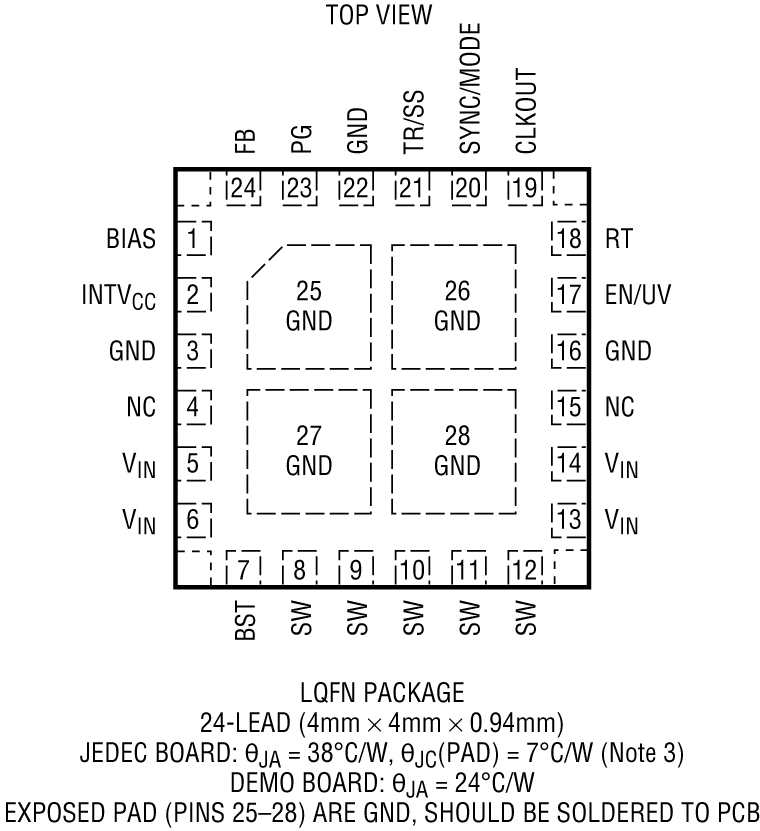

  • 小型24ピン（4mm×4mm）LQFNパッケージ
LT8640S
静止電流が2.5μAの42V、6A同期整流式降圧Silent Switcher 2

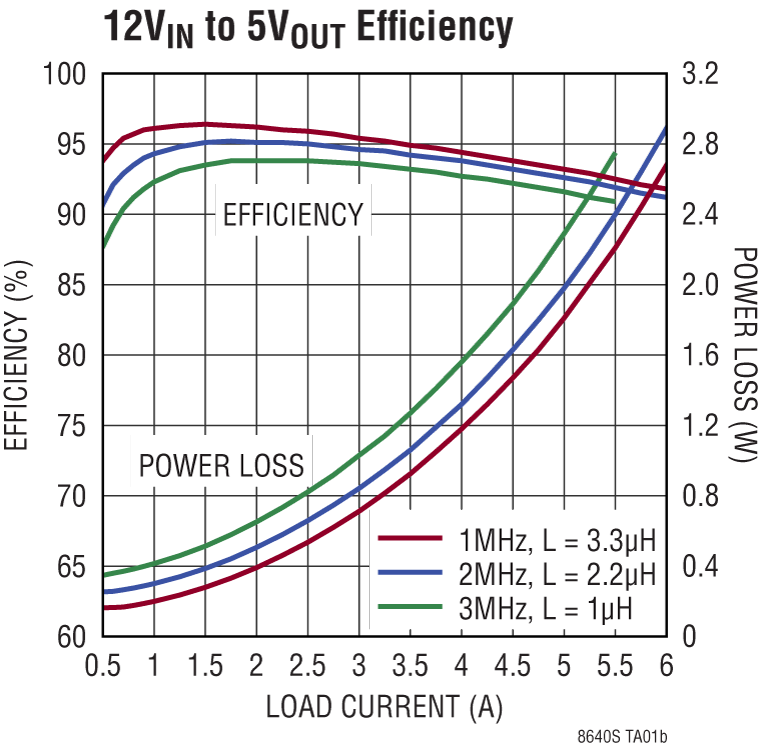

5V 6A Step-Down Converter 12VIN to 5VOUT Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

デザイン・ノート 2

技術記事 6

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4368
新規設計に推奨 双方向回路ブレーカを備える100V UV/OVおよび逆電圧保護コントローラ
高電圧ホットスワップ・コントローラ 1
LTC4380
新規設計に推奨 低静止電流サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8640
  • LT8640-1
  • LT8640A
  • LT8640S-2

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4

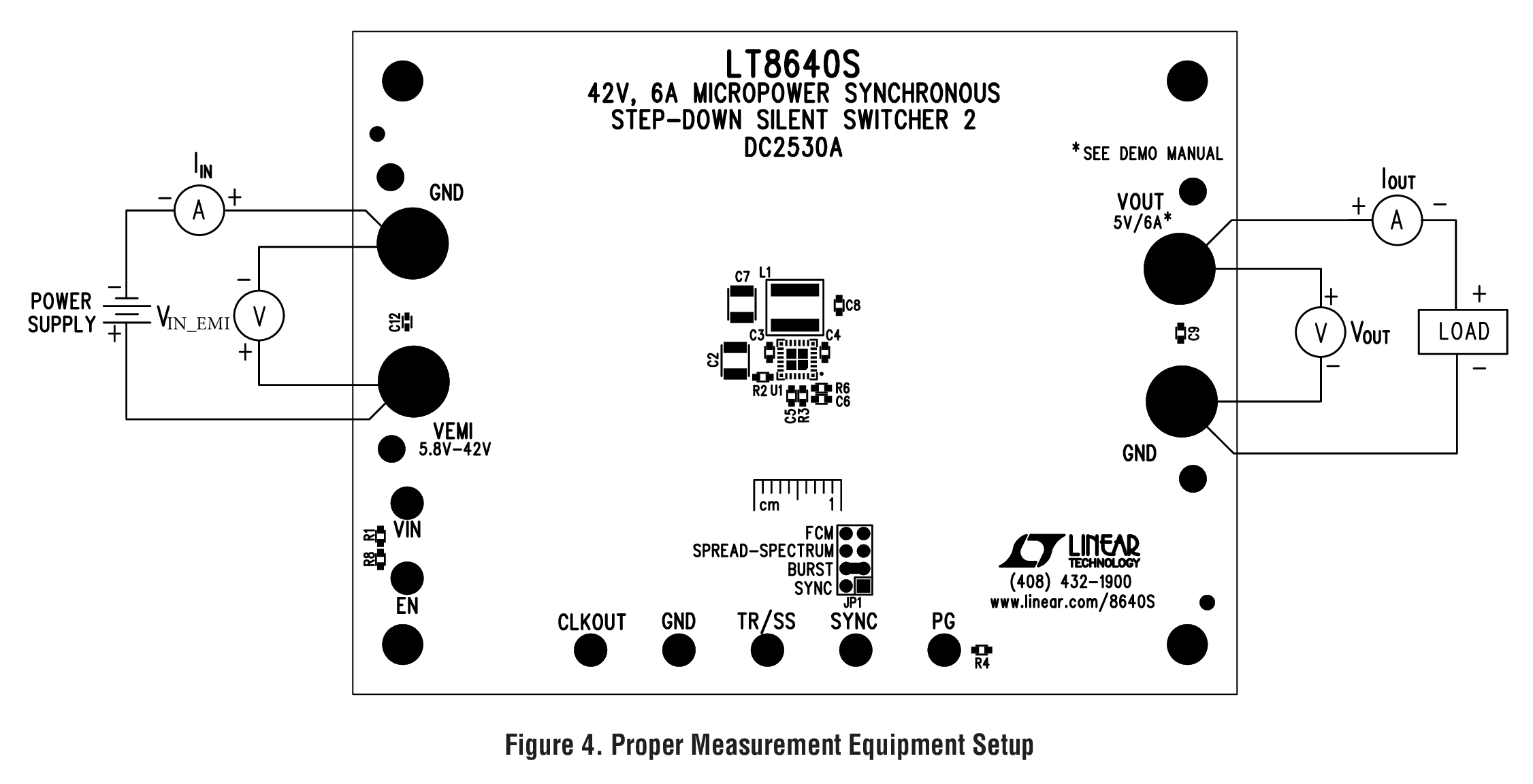

DC2530A

LT8640Sデモ・ボード | 同期降圧Silent Switcher 2、5.8V ≤ VIN ≤ 42V、VOUT = 5V @ 6A、fSW = 2MHz

今すぐ購入 詳細を表示

製品詳細

デモンストレーション回路2530Aは、LT8640Sを搭載した、スペクトラム拡散周波数変調付きの42V、6Aマイクロパワー同期降圧第2世代Silent Switcher®（サイレント・スイッチャ）です。このデモ用ボードは、5.8V～42Vの入力で5Vの出力を供給するように設計されています。入力範囲が広いため、​オートモーティブ・バッテリや工業用電源などの様々な入力源で使用できます。LT8640S はコンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。集積化されたバイパス・キャパシタによって全高速電流ループが最適化され、レイアウト感度が取り除かれることでEMI/EMC放射を最小限に抑えることが容易になっています。選択可能なスペクトラム拡散モードにより、EMI/EMC性能を更に改善できます。バースト・モード®動作での超低静止電流により、超軽負荷で高効率が実現します。最小オン時間が30nsと高速であるため、高いVINから低いVOUTへの変換を高い周波数で実行できます。

eval board
schematic 5
schematic 6
schematic 7
EVAL-LT8640SA-AZ

LT8640SA: 42V, 6A Synchronous Step-Down Silent Switcher 2

今すぐ購入 詳細を表示

製品詳細

The demonstration circuit EVAL-LT8640SA-AZ is a 42V, 6A micropower synchronous step-down second generation Silent Switcher® with spread spectrum frequency modulation featuring the LT8640SA. The demo board is designed for 5V output from a 5.8V to 42V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The LT8640SA is a compact, ultra-low emission, high efficiency, and high speed synchronous monolithic step-down switching regulator. The integrated bypass capacitors optimize all the fast current loops and make it easier to minimize EMI/EMC emissions by reducing layout sensitivity. Selectable spread spectrum mode can further improve EMI/EMC performance. Ultra-low quiescent current in Burst Mode® operation achieves high efficiency at very light loads. Fast minimum on-time of 30ns enables high VIN to low VOUT conversion at high frequency.

Please see user guide for the full description.
DC2530A
LT8640Sデモ・ボード | 同期降圧Silent Switcher 2、5.8V ≤ VIN ≤ 42V、VOUT = 5V @ 6A、fSW = 2MHz

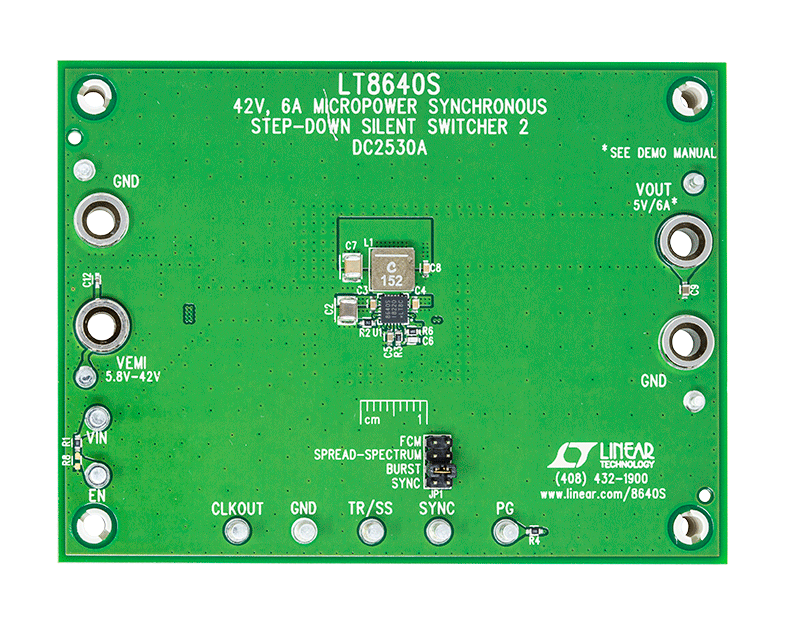

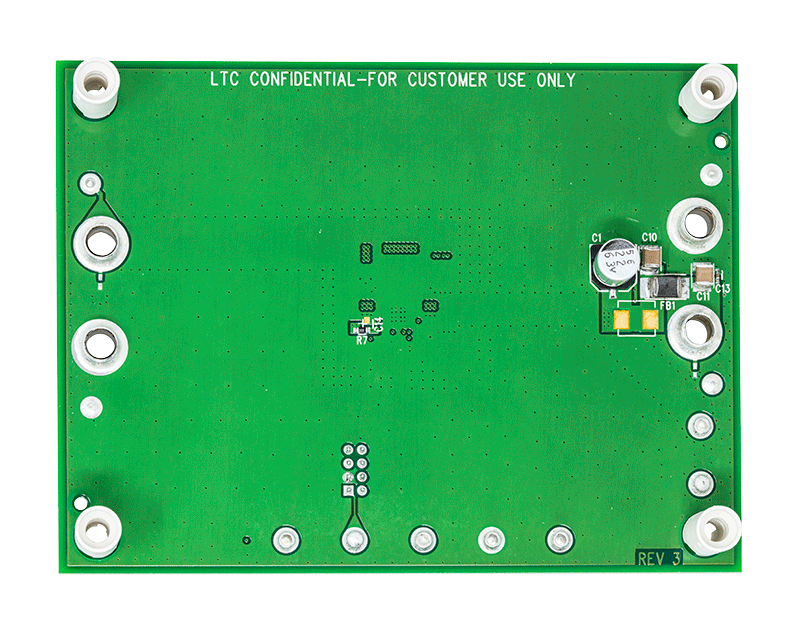

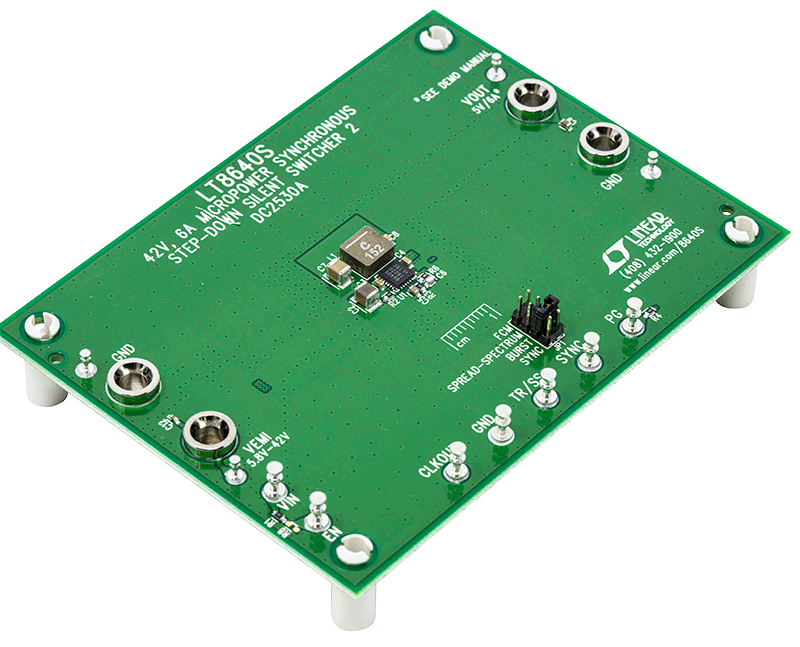

DC2530A Evaluation Board DC2530A Evaluation Board - Top View DC2530A Evaluation Board - Bottom View DC2530A
EVAL-LT8640SA-AZ
LT8640SA: 42V, 6A Synchronous Step-Down Silent Switcher 2

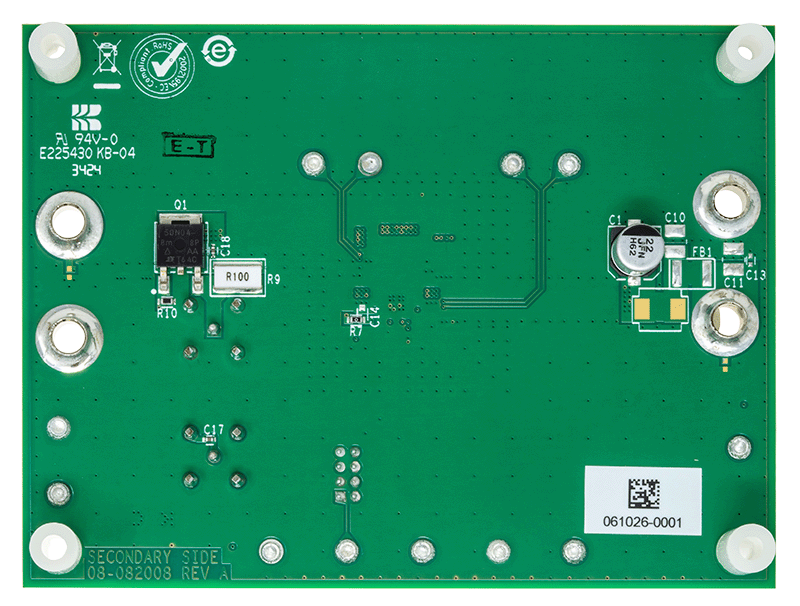

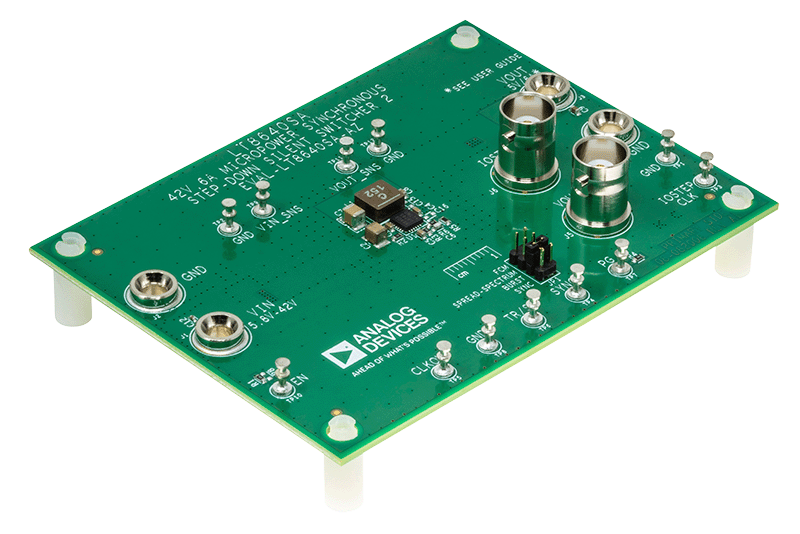

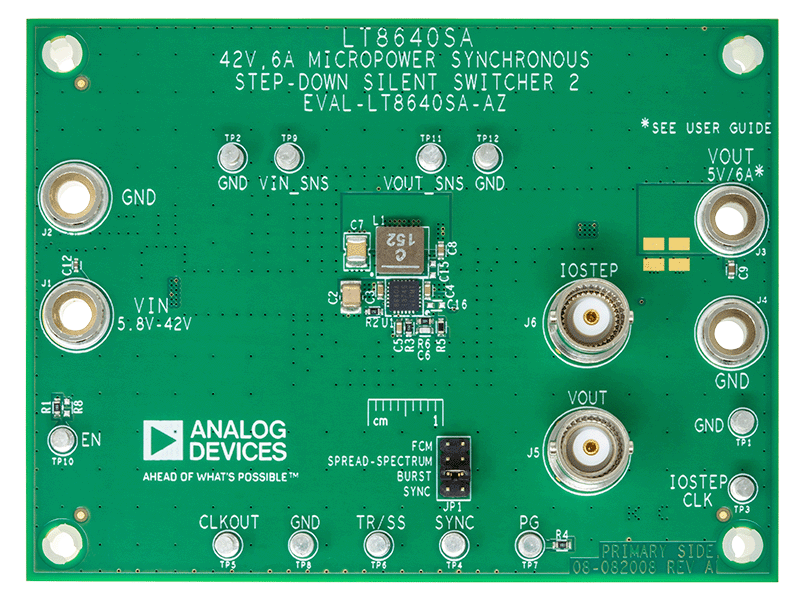

EVAL-LT8640SA-AZ Board Photo Angle View EVAL-LT8640SA-AZ Board Photo Top View EVAL-LT8640SA-AZ Board Photo Bottom View

リファレンス・デザイン

NOVPED iMX6 QP Dev Kit
NOVPED iMX6 QP Dev Kit
NOVPED iMX66 Power Tree
NXP NOVPED iMX6 QP Circuits from the Lab®

NXP iMX6 Platform EVK Hardware Verified Design for IO and Robust Power Supply

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
NXP NOVPED iMX6 QP
NXP iMX6 Platform EVK Hardware Verified Design for IO and Robust Power Supply
NOVPED iMX6 QP Dev Kit
NOVPED iMX66 Power Tree
