MAX19995A
量产双通道、SiGe、高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关
噪声最低、线性度最高的1700MHz至2200MHz、双通道SiGe混频器，用于DCS/PCS、CDMA、WCDMA和LTE基站，提供优异的IIP3、NF和2LO-2RF指标
- 产品模型
- 2
产品详情
- 1700MHz至2200MHz RF频率范围
- 1750MHz至2700MHz LO频率范围
- 50MHz至500MHz IF频率范围
- 8.7dB (典型值)转换增益
- 9.2dB (典型值)噪声系数
- +24.8dBm (典型值)输入IP3
- +13.5dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有64dBc (典型值)的2LO-2RF杂散抑制
- 双通道理想用于分集接收机应用
- 48dB (典型值)通道间隔离
- -3dBm至+3dBm的低LO驱动
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- 内置SPDT LO开关，LO-LO隔离度为48dB，开关时间为50ns
- 引脚兼容于MAX19985/MAX19985A/MAX19995系列的700MHz至2200MHz混频器
- 引脚相似于MAX19997A/MAX19999系列的1800MHz至4000MHz混频器
- 采用5.0V或3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
MAX19995A双通道、下变频混频器可为1700MHz至2200MHz分集接收机应用提供8.7dB转换增益、+24.8dBm输入IP3、+13.5dBm输入1dB压缩点以及9.2dB噪声系数。该混频器针对1750MHz至2700MHz LO频率范围进行优化，非常适合高端LO注入结构。低端LO注入由MAX19995支持，该器件与MAX19995A引脚、功能兼容。

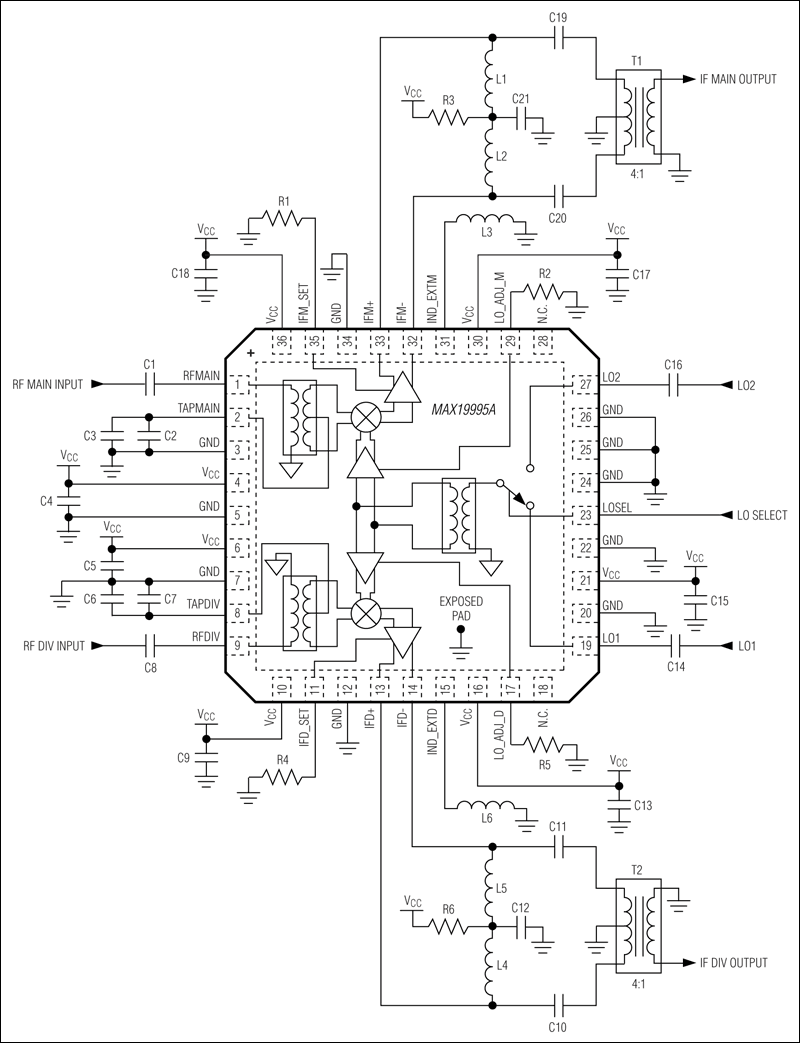

除具有优异的线性度和噪声性能外，MAX19995A还具有非常高的元件集成度。该器件包括两个双平衡无源混频器核、两个LO缓冲器、一个双输入LO选择开关以及一对差分IF输出放大器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。MAX19995A需要一个标称为0dBm的LO驱动，电源电流在VCC = 5.0V时的典型值为350mA、在VCC = 3.3V时的典型值为242mA。
MAX19995/MAX19995A与MAX19985/MAX19985A 700MHz至1000MHz混频器引脚兼容，与MAX19997A/MAX19999 1800MHz至4000MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。
MAX19995A采用带裸焊盘的6mm x 6mm、36引脚、薄型QFN封装。在扩展级温度范围(TC = -40°C至+85°C)内，可保证电气性能。
应用
- cdma2000®基站
- DCS 1800/PCS 1900和GSM/EDGE基站
- 固定宽带无线接入
- LTE/WiMAX™基站
- 军用系统
- 个人移动无线装置
- TD-SCDMA基站
- UMTS/WCDMA基站
- 无线本地环路
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX19995AETX+ | 36-LFCSP-6X6X0.75 | ||
| MAX19995AETX+T | 36-LFCSP-6X6X0.75 |
这是最新版本的数据手册
