MAX2039
过期高线性度、1700MHz至2200MHz上变频/下变频混频器，带有LO缓冲器/开关
产品详情
- 1700MHz至2200MHz RF频率范围
- 1500MHz至2000MHz LO频率范围
- 1900MHz至2400MHz LO频率范围(与工厂联系)
- DC至350MHz IF频率范围
- 7.1dB变频损耗
- +34.5dBm输入IP3 (下变频)
- +24.4dBm输入1dB压缩点
- 7.3dB噪声系数
- 集成LO缓冲器
- 集成RF和LO非平衡变压器
- -3dBm至+3dBm低LO驱动
- 内置SPDT LO开关，LO1至LO2隔离度为45dB，50ns开关时间
- 引脚兼容于MAX2031 815MHz至995MHz混频器
- 外部电流设置电阻提供混频器低功耗/低性能工作模式选项
- 提供无铅封装
MAX2039高线性度、无源上变频/下变频混频器在1700MHz至2200MHz的RF频段具有7.3dB NF和7.1dB变频损耗，支持UMTS/WCDMA, DCS和PCS基站发射器或接收器应用。下变频和上变频的IIP3典型值分别为+34.5dBm和+33.5dBm。该混频器LO频率范围为1500MHz至2000MHz, 适用于低端LO注入结构。(对于引脚兼容的高端LO注入混频器，请与厂商联系)。

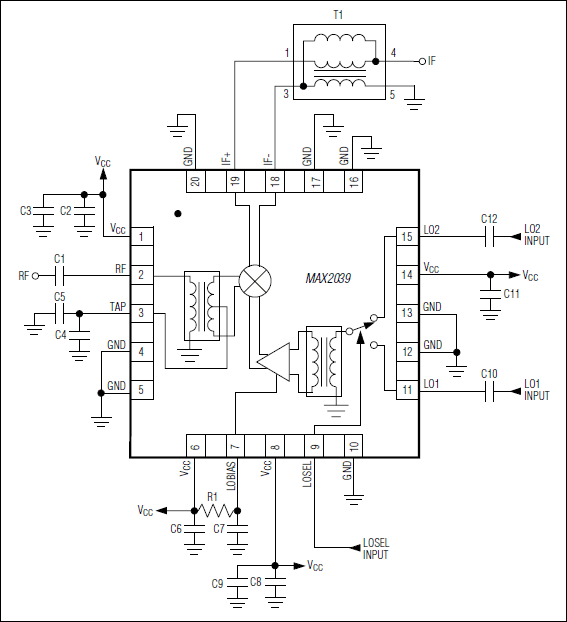

MAX2039不仅具有出色的线性度和噪声性能，还具有非常高的器件集成度。该器件含有一个双平衡无源混频器核，一个两输入LO选择开关，一个LO缓冲。MAX2039还集成了片上非平衡变压器，实现下变频单端RF输入(或者上变频RF输出)以及单端LO输入。MAX2039需要标称0dBm的LO驱动,供电电流保证小于135mA。
MAX2039与MAX2031 815MHz至995MHz混频器引脚兼容，使该系列无源上变频/下变频混频器非常适合两个频段使用同一PCB设计的应用。
MAX2039采用紧凑的20引脚薄型QFN裸焊盘封装(5mm x 5mm)。其电性能可保证在-40°C至+85°C扩展级温度范围内工作。
应用
- cdmaOne™与cdma2000®基站
- DCS 1800/PCS 1900 EDGE基站
- 数字与扩频通信系统
- 固定宽带无线接入
- 微波链路
- 军用系统
- PHS/PAS基站
- 预校正接收器
- 个人移动无线装置(PMR)
- UMTS/WCDMA基站
- 无线本地环路(WLL)
