MAX19996A
SiGe、高线性度、2000MHz至3900MHz下变频混频器，带有LO缓冲器
噪声最低、线性度最高的2000MHz至3900MHz、双通道SiGe混频器，用于WCS、LTE、WiMAX和MMDS基站，提供优异的IIP3、NF和2 x 2指标
产品详情
- 2000MHz至3900MHz RF频率范围
- 2100MHz至4000MHz LO频率范围
- 50MHz至500MHz IF频率范围
- 8.7dB转换增益
- 9.8dB噪声系数
- +24.5dBm (典型值)输入IP3
- 11dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有67dBc (典型值)的2LO-2RF杂散抑制
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- -3dBm至+3dBm的低LO驱动
- 引脚兼容于MAX19996 2000MHz至3000MHz混频器
- 引脚相似于MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器以及MAX9984/MAX9986/MAX9986A 400MHz至1000MHz混频器
- 采用5.0V或3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
MAX19996A单路、高线性度下变频混频器可为2000MHz至3900MHz的WCS、LTE、WiMAX™以及MMDS无线基础设施应用提供8.7dB转换增益、+24.5dBm IIP3和9.8dB噪声系数。MAX19996A具有2100MHz至4000MHz较宽的LO频率范围，理想用于所有2.5GHz和3.5GHz应用中的低端或高端LO注入结构。关于针对2.5GHz可变调谐的低端注入产品，请参见MAX19996数据资料。

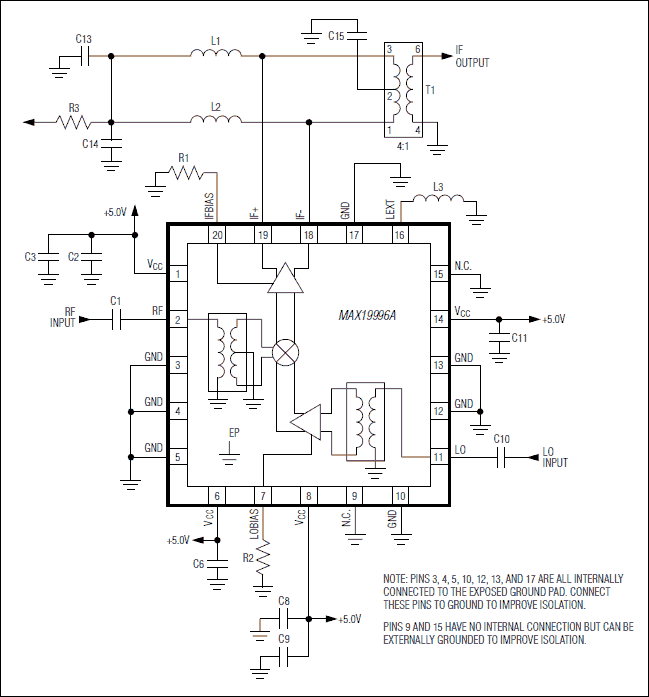

除具有优异的线性度和噪声性能外，MAX19996A还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个IF放大器以及一个LO缓冲器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。MAX19996A需要一个标称0dBm的LO驱动，电源电流在VCC = 5.0V时的典型值为230mA、在VCC = 3.3V时的典型值为150mA。
MAX19996A与MAX19996 2000MHz至3000MHz混频器引脚兼容，并与MAX9984/MAX9986/MAX9986A 400MHz至1000MHz混频器以及MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。
MAX19996A采用紧凑的5mm x 5mm、20引脚、薄型QFN封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。
应用
- 2.3GHz WCS基站
- 2.5GHz WiMAX和LTE基站
- 2.7GHz MMDS基站
- 3.5GHz WiMAX和LTE基站
- 固定宽带无线接入
- 军用系统
- 个人移动无线装置
- 无线本地环路
