MAX19993
过期双通道、SiGe、高线性度、1200MHz至1700MHz下变频混频器，带有LO缓冲器/开关
噪声最低、线性度最高的1200MHz至1700MHz、双通道SiGe混频器，提供优异的IP3、NF和2LO - 2RF指标
产品详情
- 1200MHz至1700MHz RF频率范围
- 1000MHz至1560MHz LO频率范围
- 50MHz至500MHz IF频率范围
- 6.4dB (典型值)转换增益
- 9.8dB (典型值)噪声系数
- +27dBm (典型值)输入IP3
- 15.4dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有72dBc (典型值)的2RF - 2LO杂散抑制
- 双通道理想用于分集接收机应用
- 47dB (典型值)通道间隔离
- -6dBm至+3dBm的低LO驱动
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- 内置SPDT LO开关，LO至LO隔离度为57dB，开关时间为50ns
- 引脚兼容于MAX9985/MAX19985A/MAX9995/MAX19993A/MAX19994/MAX19994A/MAX19995/MAX19995A系列700MHz至2200MHz混频器
- 引脚相似于MAX19997A/MAX19999系列1850MHz至4000MHz混频器
- +5V或+3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
MAX19993双通道、下变频混频器可为1200MHz至1700MHz分集接收机应用提供6.4dB转换增益、+27dBm输入IP3、15.4dBm 1dB输入压缩点以及9.8dB噪声系数。该混频器针对1000MHz至1560MHz LO频率范围进行优化，可理想用于低端LO注入架构。MAX19993A支持高端LO注入架构，引脚和功能兼容于MAX19993。

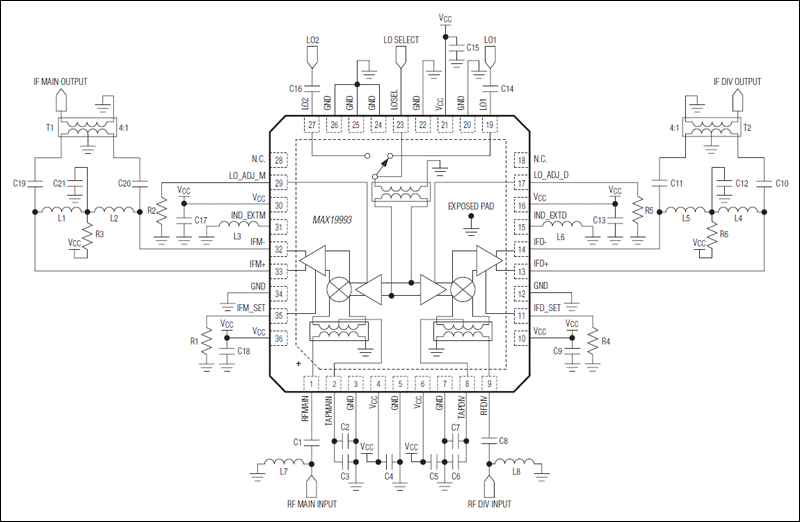

除具有优异的线性度和噪声指标外，MAX19993还具有非常高的元件集成度。器件包括两个双平衡无源混频器核、两个LO缓冲器、一个双输入LO选择开关以及一对差分IF输出放大器。片内集成非平衡变压器使器件能够接收单端RF和LO输入。器件需要一个标称为0dBm的LO驱动，电源电流在VCC = +5.0V时的典型值为337mA、VCC = +3.3V时的典型值为275mA。
MAX19993与MAX9985/MAX19985A/MAX9995/MAX19993A/MAX19994/MAX19994A/MAX19995/MAX19995A系列700MHz至2200MHz混频器引脚兼容，与MAX19997A/MAX19999系列1850MHz至4000MHz混频器引脚相似，这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。
器件采用带裸焊盘的6mm × 6mm、36引脚TQFN封装，在扩展级温度范围(TC = -40°C至+85°C)内确保电气性能。
应用
- 固定宽带无线接入
- 军用系统
- 个人移动无线装置
- WCDMA/LTE基站
- 无线本地环路
