AD9833

量产

低功耗、12.65 mW、2.3 V至+5.5 V可编程波形发生器

数据手册 (Rev. G) 产品选型表

产品模型: 5

Viewing:

产品详情

数字可编程频率和相位
当供电电压为3 V时，功耗为12.65 mW
输出频率范围：0 MHz至12.5 MHz
28位分辨率（25 MHz基准时钟时为0.1 Hz）
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
无需外部元件
三线式SPI接口
扩展温度范围： -40 ℃至+105 ℃
掉电选项

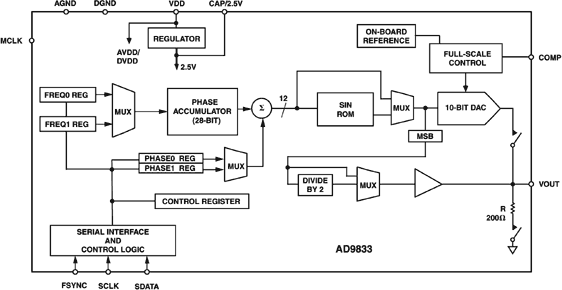

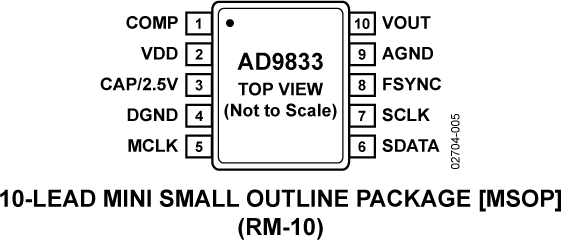

10引脚MSOP封装
通过汽车应用认证

AD9833-EP支持防务和航空航天应用（AQEC标准）

下载 AD9833-EP数据手册 (pdf)
温度范围： −55 ℃至+125 ℃
受控制造基线
一个装配/测试厂
一个制造厂
增强型产品变更通知
认证数据可应要求提供
V62/14619-01XE DSCC图纸号

参考资料

数据手册 3

AD9833: Low Power, 12.65 mW, 2.3 V to 5.5 V, Programmable Waveform Generator Data Sheet (Rev.G) 04/10/2018

AD9833-EP: Enhanced Product Data Sheet (Rev.0) 09/30/2015

AD9833-DSCC: Military Data Sheet 09/30/2015

用户手册 1

UG-272：评估AD9833低功耗12.65 mW、2.3 V至5.5 V可编程波形发生器 04/27/2011

应用笔记 24

AN-847: 用AD5933测量接地阻抗特性 (Rev.A) 06/20/2006

AN-843: 用AD5933测量扬声器阻抗特性 (Rev.A) 06/27/2007

AN-342: 高速、高精度处理模拟信号[中文版] (Rev.0) 10/10/2002

AN-345: 低频和高频电路接地 12/06/2004

AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev.0) 03/01/2010

AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev.0) 07/26/2006

AN-419: 用于完整的直接数字频率合成器AD9850的分立、低相位噪声、125MH晶振 (Rev.A) 10/02/2002

AN-769: 基于AD9540产生多时钟输出 (Rev.0) 08/26/2010

AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev.0) 10/12/2006

AN-543: 利用ADSP-2181 DSP和AD9850直接数字频率合成器产生高质量、全数字RF频率调制 (Rev.A) 09/12/2002
- AN-543 - Stereo FM Transmitter
- AN-543 - Stereo FM Transmitter

AN-927: 确定杂散来源是DDS/DAC还是其他器件(例如开关电源)[中文版] (Rev.0) 07/12/2007

AN-587: 同步多个基于DDS的频率合成器AD9850/AD9851 (Rev.0) 09/26/2002

AN-605: 同步多个基于DDS的频率合成器AD9852 (Rev.A) 09/25/2009

AN-632: 利用AD9951 DDS作为ADN2812连续速率CDR的捷变参考时钟以提供数据速率 (Rev.0) 09/25/2003

AN-423：直接数字频率合成器AD9850的幅度调制 08/06/2023

AN-1070: Programming the AD9833/AD9834 03/01/2010

AN-1044: Programming the AD5932 for Frequency Sweep and Single Frequency Outputs 11/01/2010

AN-953: Direct Digital Synthesis (DDS) with a Programmable Modulus 12/01/2014

AN-939: Super-Nyquist Operation of the AD9912 Yields a High RF Output Signal 02/03/2025

AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南 02/01/2006

AN-557: 实验者项目：在业余无线电收发器内集成AD9850 DDS器件以实现数字本振功能* 11/05/2020

AN-280: Mixed Signal Circuit Technologies 02/14/2015

AN-769: Generating Multiple Clock Outputs from the AD9540 10/30/2020

AN-1248: SPI Interface 09/01/2015

技术文章 21

Improved DDS Devices Enable Advanced Comm Systems 09/01/2006

Integrated DDS Chip Takes Steps To 2.7 GHz 04/28/2004

Video Portables and Cameras Get HDMI Outputs 04/13/2007

Two DDS ICs Implement Amplitude-shift Keying 12/25/2003

400-MSample DDSs Run On Only +1.8 VDC 12/01/2002

ADI Buys Korean Mobile TV Chip Maker 06/07/2006

The Year of the Waveform Generator 12/01/2005

Simple Circuit Controls Stepper Motors 01/08/2004

Synchronized Synthesizers Aid Multichannel Systems 09/20/2005

Speedy A/Ds Demand Stable Clocks 03/22/2004

DDS Device Provides Amplitude Modulation 09/02/1999

DDS Applications 09/26/2005

Digital Potentiometers Vary Amplitude In DDS Devices 05/29/2000

Digital Waveform Generator Provides Flexible Frequency Tuning for Sensor Measurement 12/07/2004

DDS Circuit Generates Precise PWM Waveforms 10/02/2003

DDS Device Produces Sawtooth Waveform 07/10/2003

DDS IC Initiates Synchronized Signals 07/20/2005

DDS Design 05/13/2004

DDS Simplifies Polar Modulation 08/05/2004

DDS IC Plus Frequency-To-Voltage Converter Make Low-Cost DAC 02/05/2004

Basics of Designing a Digital Radio Receiver (Radio 101) 03/06/1998

产品亮点 1

Introducing Digital Up/Down Converters: VersaCOMM™ Reconfigurable Digital Converters 03/08/2008

常见问题 1

FAQ 09/30/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9833BRMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833BRMZ-REEL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833BRMZ-REEL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833SRMZ-EP-RL7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9833WBRMZ-REEL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD9833BRMZ	量产
AD9833BRMZ-REEL	量产
AD9833BRMZ-REEL7	量产
AD9833WBRMZ-REEL	量产
11月 1, 2010 - 10_0303 AD9833 Datasheet Correction
		PCN10_0303_Form Material_Report Revised Datasheet Specification
AD9833BRMZ	量产
AD9833BRMZ-REEL	量产
AD9833BRMZ-REEL7	量产
AD9833WBRMZ-REEL	量产
8月 25, 2009 - 09_0165 Test transfer of AD7683,AD7684, AD7685, AD7686, AD7942 and AD9833 from StatsChipPac Singapore (SCS) to Carsem Malaysia (CRS)
		Material_Report PCN09_0165_Form Qual Plan for PCN 09-0165
AD9833BRMZ	量产
AD9833BRMZ-REEL	量产
AD9833BRMZ-REEL7	量产
4月 3, 2019 - 19_0017 AD9833WBRMZ-REEL Assembly Site Transfer and Datasheet Specification Change
		PCN19_0017_Form Material_Report Other Delta Qualification Matrix Qualification Results Summary
AD9833WBRMZ-REEL	量产

这是最新版本的数据手册

软件资源

FPGA/HDL 2

硬件生态系统

部分模型	产品周期	描述
AD9837	量产	低功耗、8.5 mW、2.3 V至5.5 V可编程波形发生器
AD9838	量产	11 mW功耗、2.3 V至5.5 V的完整DDS

工具及仿真模型

IBIS 模型 1

AD9833 IBIS Model

ADIsimDDS（直接数字频率合成）

ADIsimDDS利用数学公式模拟和显示选定器件的整体性能。ADIsimDDS根据参考时钟频率和所需的输出频率计算所需的FTW。该工具还对整体频谱性能估算进行模拟，允许用户探讨外部重建滤波器的效应。

评估套件

AD9833 评估板

立即购买更多内容

产品详情

AD9833评估板包含SDP连接和软件，可通过SDP板控制AD9833。

资料

UG-272：评估AD9833低功耗12.65 mW、2.3 V至5.5 V可编程波形发生器
553 kB

AD983x GitHub no-OS Driver Source Code

软件

AD9833 Evaluation Software (Rev.B)
576.37 M

参考电路

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System

查看参考设计详情

特性和优点

4-Channels of Analog Input
IEPE, 4-20mA Sensor Compatible
Frequency Generator Output

使用部分

设计和集成工具

CN0582 Design Files
11.22 M

视频

VIDEO Â· 2023-03-07 01:00

CN0582: USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System
