Signal Chain Power（SCP）ハードウェア評価用プラットフォーム
Signal Chain Power（SCP）ハードウェア・プラットフォームを使用すれば、シグナル・チェーン設計者は、計測器、試験および計測、工業用オートメーションなどの高精度シグナル・チェーン向けにフル機能パワー・ソリューションの開発、プロトタイピング、評価を迅速に行うことができます。SCPの背後にある中心的な設計理念は、パワー・マネージメント設計の専門知識をまとめ上げ、それを、設定が容易なプラグアンドプレイ・システムを用いてシグナル・コンディショニング・システムのエンジニアリング・グループと共有することです。SCPハードウェア・プラットフォームおよびSCP Configuratorソフトウェア・ツールlと併せ、SCPには、システム設計者に必要な回路図、BOM、およびPCBアートワークがすべて含まれています。
SCPハードウェア・プラットフォームの特長：
- プラグアンドプレイ式の端子盤を介して容易にマルチレール構成を作成
- 比較テストやノイズ最適化のためにボードを数秒間で入れ替え可能
- 小さなフォーム・ファクタが小型のシステムを実現
- 設定抵抗は0805で、リワークを容易にするためにオーバーサイズのパッドを使用
- 以下のトポロジをサポート：
- 昇圧、降圧、昇降圧、SEPIC、および反転スイッチング・レギュレータ
- 正電圧および負電圧リニア・レギュレータ
- ノイズに敏感なアプリケーションにはSilent Switcher®製品と超高PSRR LDO製品を使用可能

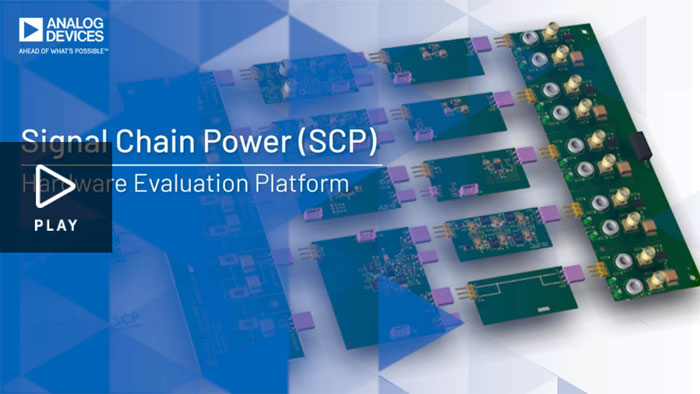

Signal Chain Powerプラットフォームが評価を簡素化
標準デモ・ボードに変更を加えて計測器アプリケーション用カスタム・パワー・ツリーの開発を行う場合、非常に時間がかかる可能性があります。Signal Chain Power（SCP）は、高速ノイズ性能に適した特別な電源評価用システムです。
SCP-LT1956-BEVALZ
- LT1956を降圧に設定
- VIN：7.5V～25V
- VOUT：抵抗を使い1.22V～24Vに設定可能（デフォルト5.0V）
- 最大負荷電流1.0A
- 500kHzの固定スイッチング周波数
SCP-LT3470A-BEVALZ
- LT3470Aを降圧に設定
- VIN：4V～36V
- VOUT：抵抗を使い3V～16Vに設定可能（250mA負荷まで3.3Vに最適化）
- 昇圧ダイオードとキャッチ・ダイオードを内蔵
- 低出力リップル：<10mV
SCP-LT8609S-BEVALZ
- LT8609Sを降圧に設定
- VIN：5.5V～42V
- VOUT：抵抗を使い1.2V～39.5Vに設定可能（デフォルトは5V）
- 最大連続出力2A
- VIOC制御のリニア・レギュレータによりフィードバックに対応
SCP-LT8618-BEVALZ
- LT8618を降圧に設定
- VIN：5.5V～60V
- VOUT：抵抗を使い0.8V～48Vに設定可能（100mAまでのデフォルト電圧出力5V）
- VIOC制御のリニア・レギュレータによりフィードバックに対応
- デフォルトのスイッチング周波数：2.0MHz
- 調整可能スイッチング周波数：200kHz～2.2MHz
SCP-LT3461-EVALZ
- VIN：3V～6V
- VOUT：抵抗を使い5V～38Vに設定可能（デフォルト12V）
- 最大出力電流は5.0V入力で70mA、3.3V入力で40mA
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8330-EVALZ
- VIN：10V～36V
- VOUT：抵抗を使い5V～59Vに設定可能（デフォルト48V）
- 最大出力電流は12V入力で135mA
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8362-B-EVALZ
- LT8362を昇圧に設定
- VIN：10V to 36V
- VOUT：抵抗を使い5V～59Vに設定可能（デフォルト48V）
- 最大出力電流は12V入力で135mA
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8410-EVALZ
- VIN：3V～10V
- VOUT：抵抗を使い5V～40Vに設定可能（デフォルト16V）
- 最大出力電流は16V入力で1.6mA
SCP-LT8362-S-EVALZ
- LT8362をSEPICに設定
- VIN：2.8V～60V
- VOUT：抵抗を使い5V～48Vに設定可能（デフォルト12V）
- •最大出力電流2A
- 2MHzのスイッチング周波数で動作
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LTC3114-1-EVALZ
- 同期整流式モノリシック昇降圧DC/DCコンバータ
- VIN：2.2V～40V
- VOUT：抵抗を使い3V～40Vに設定可能（デフォルト5V）
- 降圧モードで1Aの出力電流
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT1956-IEVALZ
- LT1956を反転降圧に設定
- VIN：5.5V～48V
- VOUT：抵抗を使い−1.22V～−24Vに設定可能（デフォルト5V）
- 1.5Aピーク・スイッチ電流
- VIOC制御のリニア・レギュレータによりCフィードバックに対応
SCP-LT3470A-IEVALZ
- LT3470Aを反転降圧に設定k
- VIN：4V～36V
- VOUT：抵抗を使い−3V～−16Vに設定可能（デフォルト−3.3 V）
- 最大出力電流250mA
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT3483-EVALZ
- 反転コンバータ
- VIN：2.7V～12V
- VOUT：抵抗を使い−1V～−39Vに設定可能（8mA～40mAのデフォルト電圧出力−15V）
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8362-I-EVALZ
- LT8362をCukに設定
- VIN：4.5V～42V
- VOUT：抵抗を使い−5V～−40Vに設定可能（1Aまでのデフォルト電圧出力−15V）
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8609S-IEVALZ
- LT8609Sを反転に設定
- VIN：−0.8V～24V
- VOUT：抵抗を使い1.2V～39.5Vに設定可能（デフォルト−5V）
- 最大出力電流2A
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT8618-IEVALZ
- LT8618を反転降圧に設定
- VIN：5.5V～60V
- VOUT：抵抗を使い−0.8V～−48Vに設定可能（デフォルト−5V）
- 最大出力電流100mA
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-ADP5070-EVALZ
- VIN：2.85V～15V
- VOUT
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT3463-EVAL
- VIN：2.4V～15V
- VOUT：抵抗を使い±5V～±40V に設定可能（正電圧レールのデフォルト出力は20V、負電圧レールでは−15V）
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT3471-EVALZ
- VIN：4.5V～10V
- VOUT：抵抗を使い±5V～±40Vに設定可能（正電圧レールのデフォルト出力は12V/300mA、負電圧レールでは−12V/200mA）
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-LT3472-EVALZ
- VIN：4.5V～10V
- VOUT：抵抗を使い±5V～±40V（正電圧レールのデフォルト出力は12V/300mA、負電圧レールでは−12V/200mA）
- VIOC制御リニア・レギュレータによりフィードバックに対応
SCP-ADP150-EVALZ
- VIN：3.5V～5.5V
- VOUT：ADP150の3.3V固定電圧バージョン
- 低ドロップアウト電圧：105mV
- 最大出力電流150mA
- 超低ノイズ：9μV rms
SCP-ADP7142-EVALZ
- VIN：2.7V～40V
- VOUT：抵抗を使い1.2V～39.5Vに設定可能（デフォルト3.3V）
- 低ドロップアウト電圧：200mV
- 最大出力電流200mA
- • 低ノイズ：11μV rms
SCP-LT1962-EVALZ
- VIN：1.8V～20V
- VOUT：抵抗を使い1.22V～19.5Vに設定可能（デフォルト3.3V）
- 低ドロップアウト電圧：270mV
- 最大出力電流300mA
- 低ノイズ：20μV rms
SCP-LT3045-1-EVALZ
- VIN：1.8V～20V
- VOUT：抵抗を使い0.8V～19.5Vに設定可能（デフォルト3.3V）
- 低ドロップアウト電圧：260mV
- 最大出力電流500mA
- 超低ノイズ：0.8μV rms
- 上流側スイッチング・レギュレータのVIOC制御
SCP-ADP7182-EVALZ
- VIN： −2.7V～−28V
- VOUT：抵抗を使い–1.2V～−27.5Vに設定可能（デフォルト−3.3V）
- 低ドロップアウト電圧：−185mV
- 最大出力電流200mA
- 低ノイズ： 18μV rms
SCP-LT1964-EVALZ
- 最大入力電圧：−20V
- VOUT：抵抗を使い−1.22V～−19.5Vに設定可能（デフォルト−5V）
- 低ドロップアウト電圧：−340mV
- 最大出力電流200mA
- 低ノイズ：30μV rms
SCP-LT3094-EVALZ
- VIN：−1.8V～−20V
- VOUT：抵抗を使い0V～−19.5Vに設定可能（デフォルト−3.3V）
- 低ドロップアウト電圧：−235mV
- 最大出力電流500mA
- 超低ノイズ：0.8μV rms
SCP-FILTER-EVALZ
- パッシブRCLフィルタ回路
- N次フィルタ回路と特殊な3端子フィードスルー・フィルタを使用可能
SCP-THRUBRD-EVALZ
- 隣接チャンネルと直列接続の数が異なるシステムにおいて、スペーサの役目を果たす。
SCP-1X2BKOUT-EVALZ
- 既存のレールをSignal Chain Powerハードウェア評価用マトリックス内の2つのセグメントに拡張
- 1つの入力ポートと2つの出力ポート、パッシブ・フィルタリング・オプション付き
SCP-1X5BKOUT-EVALZ
- 既存のレールをSignal Chain Powerハードウェア評価用マトリックス内の5つのセグメントに拡張
- 1つの入力ポートと5つの出力ポート、パッシブ・フィルタリング・オプション付き
SCP-5X1-EVALZ
- Signal Chain Powerハードウェア評価用マトリックスのコンパクトなシングル・ポイント端子に複数の電圧レールを統合
- 5つの入力ポートと2つの出力ポート、パッシブ・フィルタリング・オプション付き
SCP-INPUT-EVALZ
- 電源システムを構成する場合は外部接続が可能
- 標準的なバナナ・ジャックとクリップリード型コネクタを使用して電源とメータへの取り付けが可能
SCP-OUTPUT-EVALZ
- 電源システムを構成する場合は外部接続が可能
- 標準的なバナナ・ジャックとクリップリード型コネクタを使用してDUT、負荷、メータへの取り付けが可能
EngineerZoneでのSCPサポート
Visit EngineerZone®では、アナログ・デバイセズのSCP技術者と交流することや、SCPハードウェア評価用プラットフォームとその構成要素であるハードウェア・ボードの操作、使用、機能に関する答えを見つけることなどができます。
