データ・パターン・ジェネレータ（DPG）高速DAC評価用プラットフォーム

データ・パターン・ジェネレータは、アナログ・デバイセズの高速D/Aコンバータ（DAC）にベクトルを送り込むためのベンチトップ装置です。

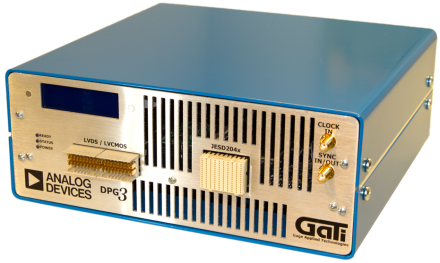

コントローラ・ボード

dpg
  • CMOS and LVDS electrical standards, at data rates up to 1.2GSPS x 32-bits = 38.4Gbps (LVDS)
  • Two channels of 16-bits each (in both CMOS and LVDS modes)
  • 512MB on-board RAM, for up to 134 million samples per channel
  • Support for interleaved data streams
  • High-speed vector download
  • CMOS および LVDS 電気規格、最大 1.2 GSPS x 32 ビット = 38.4 Gbps（LVDS）のデータ・レート
  • （CMOS モードおよび LVDS モードの両方で）各 16 ビットの 2 つのチャンネル
  • 512 MB オンボード RAM（チャンネルあたり最大 1 億 3400 万サンプル）
  • インタリーブ・データ・ストリームのサポート
  • 高速ベクトル・ダウンロード

インターポーザ・ボード

DAC Interposer
  • Connects ADI evaluation pinout to FMC interfaces
  • Low Pin Count (LPC) connector to connect with LPC or HPC ports
  • Compatible with DPG2 daughter boards

COMPATIBLE PRODUCT EVALUATION BOARDS

The DPG controller boards were designed to be used in conjunction with various ADI component evaluation boards as part of a customer evaluation environment. The following evaluation boards are compatible with DPG controller boards.

Product

Recommended Controller
ミックスド・シグナル・フロントエンド（MxFE） (4)
X+
AD9993:
統合ミックスド・シグナル・フロントエンド（MXFE）
DPG2
AD9993:
統合ミックスド・シグナル・フロントエンド（MXFE）
DPG3
AD9963:
10/12ビット、低消費電力、広帯域MxFE
DPG2
AD9961:
10/12ビット、低消費電力、広帯域MxFE
DPG2
AD9789:
D/Aコンバータ、RF用、14ビット、2400MSPS、4チャンネル信号処理内蔵
DPG2
AD9788:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル16ビットDAC
DPG3
AD9788:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル16ビットDAC
DPG2
AD9787:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル14ビットDAC
DPG3
AD9787:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル14ビットDAC
DPG2
AD9785:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル12ビットDAC
DPG3
AD9785:
低消費電力複素型32ビットNCOを内蔵する800 MSPSのデュアル12ビットDAC
DPG2
AD9783:
D/Aコンバータ、16ビット・デュアルLVDSインターフェース、500MSPS
DPG2
AD9781:
D/Aコンバータ、14ビット・デュアルLVDSインターフェース、500MSPS
DPG2
AD9780:
D/Aコンバータ、12ビット・デュアルLVDSインターフェース、500MSPS
DPG2
AD9779A:
D/Aコンバータ、16ビット、1.0GSPS、デュアル
DPG2
AD9779A:
D/Aコンバータ、16ビット、1.0GSPS、デュアル
DPG3
AD9778A:
D/Aコンバータ、14ビット、1.0GSPS、デュアル
DPG3
AD9778A:
D/Aコンバータ、14ビット、1.0GSPS、デュアル
DPG2
AD9776A:
D/Aコンバータ、12ビット、1.0GSPS、デュアル
DPG2
AD9776A:
D/Aコンバータ、12ビット、1.0GSPS、デュアル
DPG3
AD9772A:
D/Aコンバータ、160MSPS、14ビット、×2インターポレーション・フィルタ付、TxDAC＋®
DPG3
AD9767:
14ビットD/Aコンバータ、125MSPS、デュアル、TxDAC+®
DPG2
AD9765:
12ビットD/Aコンバータ、125MSPS、デュアル、TxDAC+®
DPG2
AD9764:
14ビットD/Aコンバータ、100MSPS、TxDAC®
DPG3
AD9763:
10ビットD/Aコンバータ、125MSPS、デュアル、TxDAC+®
DPG2
AD9762:
12ビットD/Aコンバータ、100MSPS以上、TxDAC®
DPG3
AD9761:
10ビットD/Aコンバータ、40MSPS、デュアル、全機能内蔵型、送信用
DPG3
AD9760:
10ビットTxDAC®D/Aコンバータ、最大100MSPS
DPG3
AD9755:
14ビット、D/Aコンバータ、300MSPS、高速TxDAC+®
DPG3
AD9754:
14ビット、D/Aコンバータ、最小100MSPS、TxDAC®
DPG3
AD9753:
12ビットD/Aコンバータ、300MSPS、高速、TxDAC+®
DPG3
AD9752:
12ビット、D/Aコンバータ、最小100MSPS、TxDAC®
DPG3
AD9751:
10ビットD/Aコンバータ、300MSPS、TxDAC+®
DPG3
AD9750:
10ビット、D/Aコンバータ、最小100MSPS、TxDAC®
DPG3
AD9747:
D/Aコンバータ、デュアル、16ビット、250MSPS
DPG2
AD9747:
D/Aコンバータ、デュアル、16ビット、250MSPS
DPG3
AD9746:
D/Aコンバータ、デュアル、14ビット、250MSPS
DPG3
AD9746:
D/Aコンバータ、デュアル、14ビット、250MSPS
DPG2
AD9745:
D/Aコンバータ、デュアル、12ビット、250MSPS
DPG3
AD9745:
D/Aコンバータ、デュアル、12ビット、250MSPS
DPG2
AD9743:
D/Aコンバータ、デュアル、10ビット、250MSPS
DPG2
AD9743:
D/Aコンバータ、デュアル、10ビット、250MSPS
DPG3
AD9741:
D/Aコンバータ、デュアル、8ビット、250MSPS
DPG2
AD9741:
D/Aコンバータ、デュアル、8ビット、250MSPS
DPG3
AD9739A:
D/Aコンバータ、14ビット、2.5GSPS、RF向け
DPG2
AD9739A:
D/Aコンバータ、14ビット、2.5GSPS、RF向け
DPG3
AD9739:
D/Aコンバータ、14ビット、2.5GSPS、RF用
DPG3
AD9739:
D/Aコンバータ、14ビット、2.5GSPS、RF用
DPG2
AD9737A:
D/Aコンバータ、11ビット、2.5GSPS、RF用
DPG3
AD9737A:
D/Aコンバータ、11ビット、2.5GSPS、RF用
DPG2
AD9736:
14ビットD/Aコンバータ、1.2GSPS
DPG2
AD9736:
14ビットD/Aコンバータ、1.2GSPS
DPG3
AD9735:
12ビットD/Aコンバータ、1.2GSPS
DPG3
AD9735:
12ビットD/Aコンバータ、1.2GSPS
DPG2
AD9734:
10ビットD/Aコンバータ、1.2GSPS
DPG3
AD9734:
10ビットD/Aコンバータ、1.2GSPS
DPG2
AD9717:
DAコンバータ、14ビット、デュアル、低消費電力
DPG2
AD9717:
DAコンバータ、14ビット、デュアル、低消費電力
DPG3
AD9716:
DAコンバータ、12ビット、デュアル、低消費電力
DPG3
AD9716:
DAコンバータ、12ビット、デュアル、低消費電力
DPG2
AD9715:
DAコンバータ、10ビット、デュアル、低消費電力
DPG2
AD9715:
DAコンバータ、10ビット、デュアル、低消費電力
DPG3
AD9714:
DAコンバータ、8ビット、デュアル、低消費電力
DPG2
AD9714:
DAコンバータ、8ビット、デュアル、低消費電力
DPG3
AD9709:
8ビット、D/Aコンバータ、125MSPS、デュアルTxDAC+®
DPG2
AD9708:
8ビット、D/Aコンバータ、最小100MSPS、TxDAC®
DPG3
AD9707:
14ビットD/Aコンバータ、175MSPS、TxDAC
DPG3
AD9707:
14ビットD/Aコンバータ、175MSPS、TxDAC
DPG2
AD9706:
12ビットD/Aコンバータ、175MSPS、TxDAC
DPG2
AD9706:
12ビットD/Aコンバータ、175MSPS、TxDAC
DPG3
AD9705:
10ビットD/Aコンバータ、175MSPS、TxDAC
DPG2
AD9705:
10ビットD/Aコンバータ、175MSPS、TxDAC
DPG3
AD9704:
8ビットD/Aコンバータ、175MSPS、TxDAC
DPG2
AD9704:
8ビットD/Aコンバータ、175MSPS、TxDAC
DPG3
AD9164:
16 ビット、12 GSPS、RF 用 D/A コンバータとダイレクト・デジタル・シンセサイザ
DPG3
AD9163:
16 ビット、12 GSPS、RF 用 D/A コンバータとデジタル・アップ・コンバータ
DPG3
AD9162:
D/A コンバータ、16 ビット、12 GSPS、RF用
DPG3
AD9161:
D/A コンバータ、11 ビット、12 GSPS、RF 用
DPG3
AD9148:
16ビット・クワッド1GSPS DAC TXDAC+® D/Aコンバータ
DPG3
AD9148:
16ビット・クワッド1GSPS DAC TXDAC+® D/Aコンバータ
DPG2
AD9146:
D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+®
DPG2
AD9146:
D/Aコンバータ、16ビット、1230MSPS、デュアル、TxDAC+®
DPG3
AD9142A:
D/Aコンバータ、16ビット、1600MSPS、デュアル、TxDAC+
DPG3
AD9142:
D/Aコンバータ、16ビット、1600MSPS、デュアル、TxDAC＋
DPG3
AD9139:
D/Aコンバータ、16ビット、1600MSPS、TxDAC+
DPG3
AD9129:
D/Aコンバータ、14ビット、5.6GSPS、RF用
DPG3
AD9125:
D/Aコンバータ、16ビット、1000MSPS、デュアル、TxDAC+®
DPG3
AD9125:
D/Aコンバータ、16ビット、1000MSPS、デュアル、TxDAC+®
DPG2
AD9122:
D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+®
DPG2
AD9122:
D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+®
DPG3
AD9121:
D/Aコンバータ、14ビット、1230MSPS、デュアル、TXDAC＋
DPG2
AD9121:
D/Aコンバータ、14ビット、1230MSPS、デュアル、TXDAC＋
DPG3
AD9119:
D/Aコンバータ、11ビット、5.6GSPS、RF用
DPG3
AD9117:
D/Aコンバータ、14ビット、デュアル、低消費電力
DPG3
AD9117:
D/Aコンバータ、14ビット、デュアル、低消費電力
DPG2
AD9116:
D/Aコンバータ、12ビット、デュアル、低消費電力
DPG2
AD9116:
D/Aコンバータ、12ビット、デュアル、低消費電力
DPG3
AD9115:
D/Aコンバータ、10ビット、デュアル、低消費電力
DPG2
AD9115:
D/Aコンバータ、10ビット、デュアル、低消費電力
DPG3
AD9114:
Dual Low Power, 8-Bit TxDAC Digital-to-Analog Converters
DPG2
AD9114:
Dual Low Power, 8-Bit TxDAC Digital-to-Analog Converters
DPG3
アナログ・デバイセズのパターン・ジェネレータおよび高速DAC評価用ボードは、広範なエンド・アプリケーションのラボ環境でアナログ・デバイセズの高速DACを評価するための、効率的で綿密な手段を支援するためにのみ設計・販売されています。上記を除く、パターン・ジェネレータや高速DAC評価用ボードのアプリケーションや使用方法はサポート外です。
