MAX9235

製造中

10ビットLVDSシリアライザ

業界初、10ビット、450Mbpsシリアライザ、3mm x 3mmのTQFNパッケージ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.29
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 単方向リンク用に最適なスタンドアロンシリアライザ(SERDESと比較して)
  • デシリアライザの同期再生用のフレーミングビットによって、システムの割込みなしに活線挿入が可能
  • ポイント間アプリケーション仕様のLVDSシリアル出力
  • 広いリファレンスクロック入力範囲
    • 16MHz～45MHz
  • 低消費電流：31mA
  • 10ビットパラレルLVCMOS/LVTTLインタフェース
  • 最高ペイロードデータレート：450Mbps
  • 小型16ピンTQFNパッケージ(3mm x 3mm)
MAX9235
10ビットLVDSシリアライザ

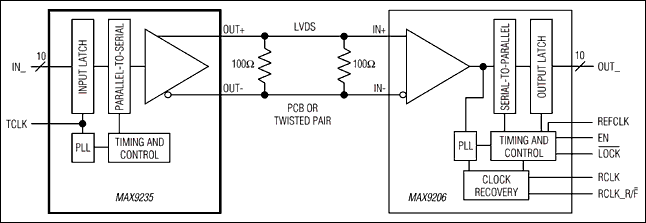

MAX9235：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
MAX9207
10ビット、バスLVDSシリアライザ
ギガビット・マルチメディア・シリアル・リンク（GMSL） 1
MAX9205
製造中 10ビット、バスLVDSシリアライザ
データ・パス管理 2
MAX9208
製造中 10ビットバスLVDSデシリアライザ
MAX9206
製造中 10ビットバスLVDSデシリアライザ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX9235EVKIT

MAX9235およびMAX9206の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 単一電源：3.3V
  • 10ビットLVCMOS/LVTTLパラレルインタフェース
  • コモンモード試験可能
  • シリアライザ(MAX9235)およびデシリアライザ(MAX9206)の個別評価
  • 低電圧、低電力動作
  • 完全実装および試験済み

製品詳細

MAX9235の評価キット(EVキット)は、400Mbps、10ビットLVDSシリアライザのMAX9235、および400Mbps、10ビットLVDSデシリアライザのMAX9206の評価を簡素化する完全実装および試験済みプリント基板(PCB)です。シリアライザのMAX9235は、10ビット幅のLVCMOS/LVTTLパラレルデータを高速の低電圧差動信号(LVDS)シリアルデータストリームに変換します。このシリアライザは、シリアル出力を受信して10ビット幅のパラレルLVCMOS/LVTTLデータに変換するMAX9206のデシリアライザと対になっています。

このEVキットの動作には、3.3Vの単一電源、および16MHz～40MHz範囲の2つのリファレンスクロック入力が必要です。10ビットパラレル入力データは、24ピンヘッダに接続され、出力データは別の24ピンヘッダでサンプリングされます。このEVキット回路は、MAX9235およびMAX9206を絶縁して評価するように変更することができます。

アプリケーション

  • 車線逸脱監視
  • 生産監視
  • 背面カメラ
  • セキュリティカメラ
MAX9235EVKIT
MAX9235およびMAX9206の評価キット
