MAX3785

新規設計には非推奨

6.25Gbps、1.8V、PCボードイコライザ

わずか1.5mm x 1.5mmの業界最小バックプレーンイコライザ

データシート (Rev. 4)

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 価格は未定

Viewing:

製品の詳細

1.8V単一電源
超低電力：60mW

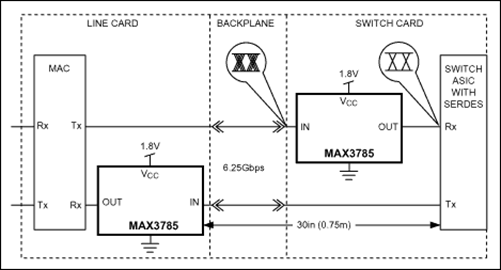

全長30インチのFR-4ボード(6.25Gbps)に対応
1.0Gbps～6.4Gbpsで動作
コーディングに無関係、8b/10bまたはスクランブル対応
DC結合CML入出力
小型1.5mm x 1.5mmの実装面積

製品モデル: 4
1Ku当たりの価格: 価格は未定

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX3785ITT+	Thin Dual Flatpack No Leads, Exposed Pad	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX3785ITT+T	Thin Dual Flatpack No Leads, Exposed Pad	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX3785UTT+	Thin Dual Flatpack No Leads, Exposed Pad	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX3785UTT+T	Thin Dual Flatpack No Leads, Exposed Pad	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

6 20, 2016 - 1612 ASSEMBLY
		pcn_1612
MAX3785ITT+	最終販売
MAX3785ITT+T	最終販売
MAX3785UTT+T	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
CAT-5ケーブル・イコライザ 1
MAX3802	製造中	ケーブルドライバ付き、3.2Gbps クワッド適応型イコライザ
Product 2
MAX3784		5Gbps PCBイコライザ
MAX3981		3.125Gbps XAUIクワッドケーブルイコライザ
イコライザ：ケーブルと回路基板 3
MAX3800	新規設計には非推奨	3.2Gbps適応型イコライザおよびケーブルドライバ

MAX3801	新規設計には非推奨	3.2Gbps適応型イコライザ
MAX3980	新規設計には非推奨	3.125Gbps XAUIクワッドイコライザ

ツールおよびシミュレーション

IBISモデル 1

MAX3785UBL IBIS Model

評価用キット

MAX3785UTTの評価キット

今すぐ購入詳細を表示

機能と利点

完全実装および試験済み
すべての高速入出力にコネクタ装備
キャリブレーション用テストストリップライン

製品詳細

MAX3785UTTの評価ボードおよびキット(EVキット)により、6.25GbpsイコライザのMAX3785UTTの評価が容易になります。このEVキットを使って、デバイスの全機能を試験することができます。MAX3785UTTへの50Ωに制御されたインピーダンスのSMAコネクタをすべての入出力ポートに備え、高速試験機器との接続が容易になります。

アプリケーション

ダブルIEEE 802.3ae XAUI
ダブルSTM-16/OC-48
6.4Gbps以下のHSBI

MAX3785

製品の詳細

ドキュメント

データシート 2

信頼性データ 1

技術記事 3
