LTM4640

製造中

20VIN, 20A Step-Down DC-to-DC μModule Regulator

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$13.75
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Complete Solution in <1cm2 (Single-Sided PCB) or 0.5cm2 (Dual-Sided PCB)
  • Wide Input Voltage Range: 3.1V to 20V
  • 0.6V to 3.3V Output Voltage
  • Up to 20A DC output current
  • ±1.5% Maximum Total DC Output Voltage Error
  • Differential Remote Sensing Amplifier
  • Fast Transient Response
  • External Frequency Synchronization
  • Multiphase Parallel Current Sharing with upnto 4 × LTM4640s
  • Power Good Indicator
  • Overvoltage and Overtemperature Protection
  • 49-Pin, 6.25mm × 6.25mm × 5.07mm, BGA package
  • Pin compatible with LTM4626, LTM4638, and LTM4657
LTM4640
20VIN, 20A Step-Down DC-to-DC μModule Regulator
LTM4640 Typical Application LTM4640 Typical Application Graph LTM4640 Pin Configuration LTM4640 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3107A

LTM4640 |20VIN, 20A Step-Down μModule Regulator

今すぐ購入 詳細を表示

機能と利点

  • Current Mode Control, Fast Transient Response
  • External Frequency Synchronization
  • Differential Remote Sensing

製品詳細

The DC3107A evaluation board features the LTM®4640 μModule® (micromodule) regulator, a high performance, and high-efficiency step-down regulator. The LTM4640 is a complete DC-to-DC point-of-load (POL) regulator in a thermally enhanced 6.25mm × 6.25mm × 5.17mm BGA package. The LTM4640 has an operating input voltage range of 3.1V to 20V and provides an output current of up to 20A. The output voltage is programmable from 0.6V to 3.3V and can be remotely sensed. The stacked inductor design improves thermal dissipation and significantly reduces the package area. Output voltage tracking is available through the TRACK/ SS pin for supply rail sequencing. External clock synchronization is available through the SYNC/MODE pin. For high efficiency at low load currents, select discontinuous-conduction mode (DCM) operation using the MODE jumper (JP7) in less noise-sensitive applications. Refer to the LTM4640 data sheet and read this user guide before working on or modifying the DC3107A evaluation board.
DC3107A
LTM4640 |20VIN, 20A Step-Down μModule Regulator

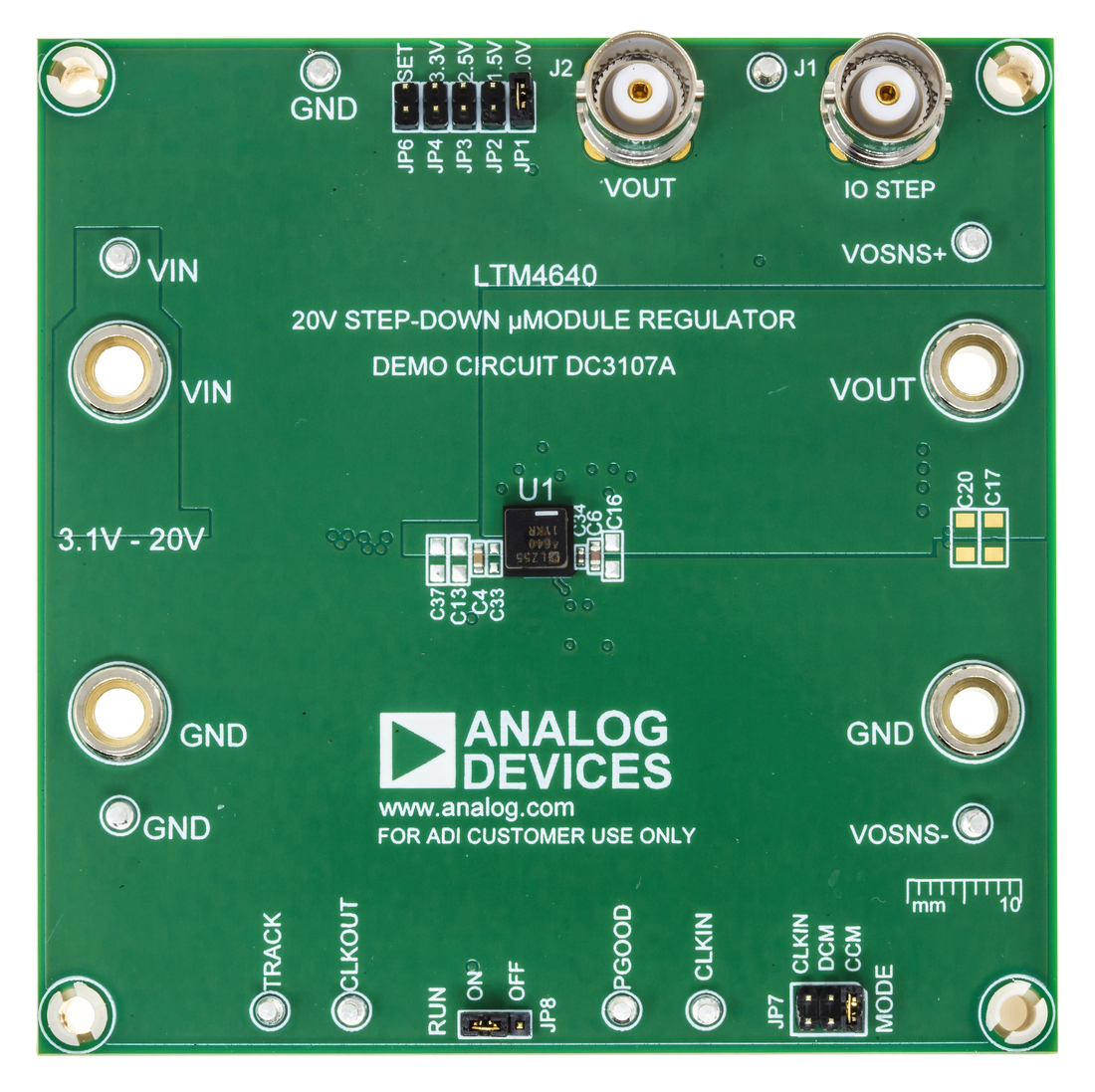

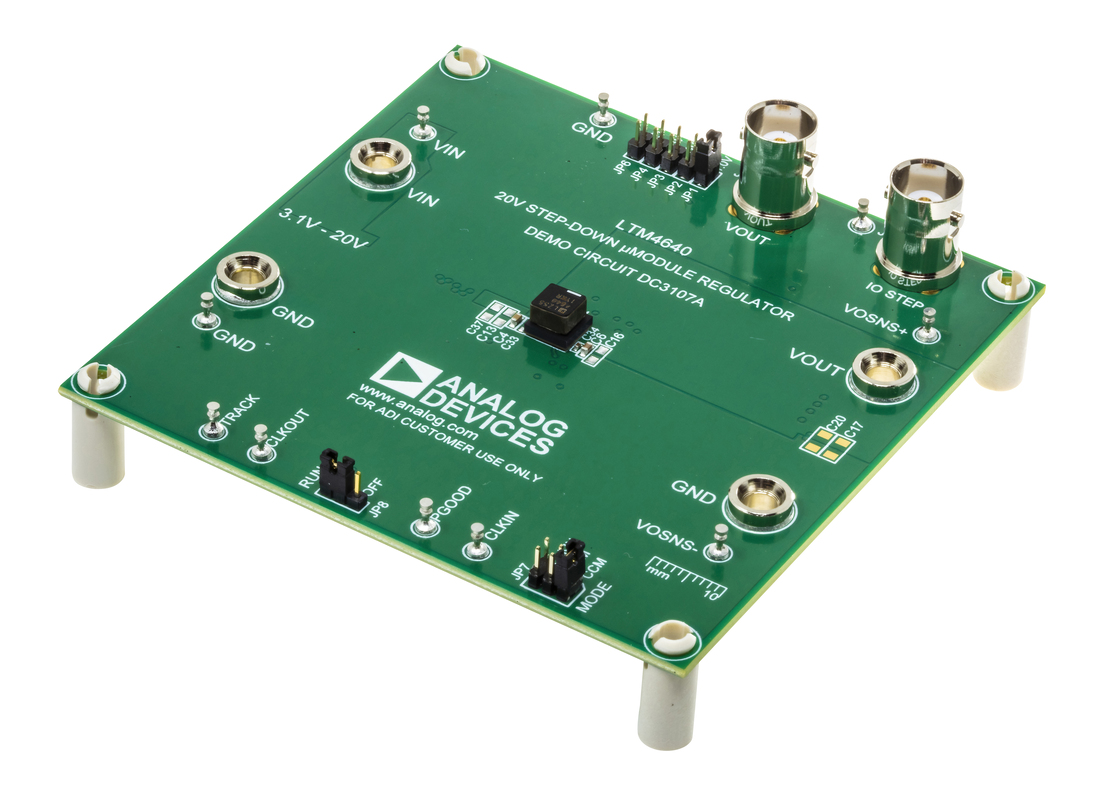

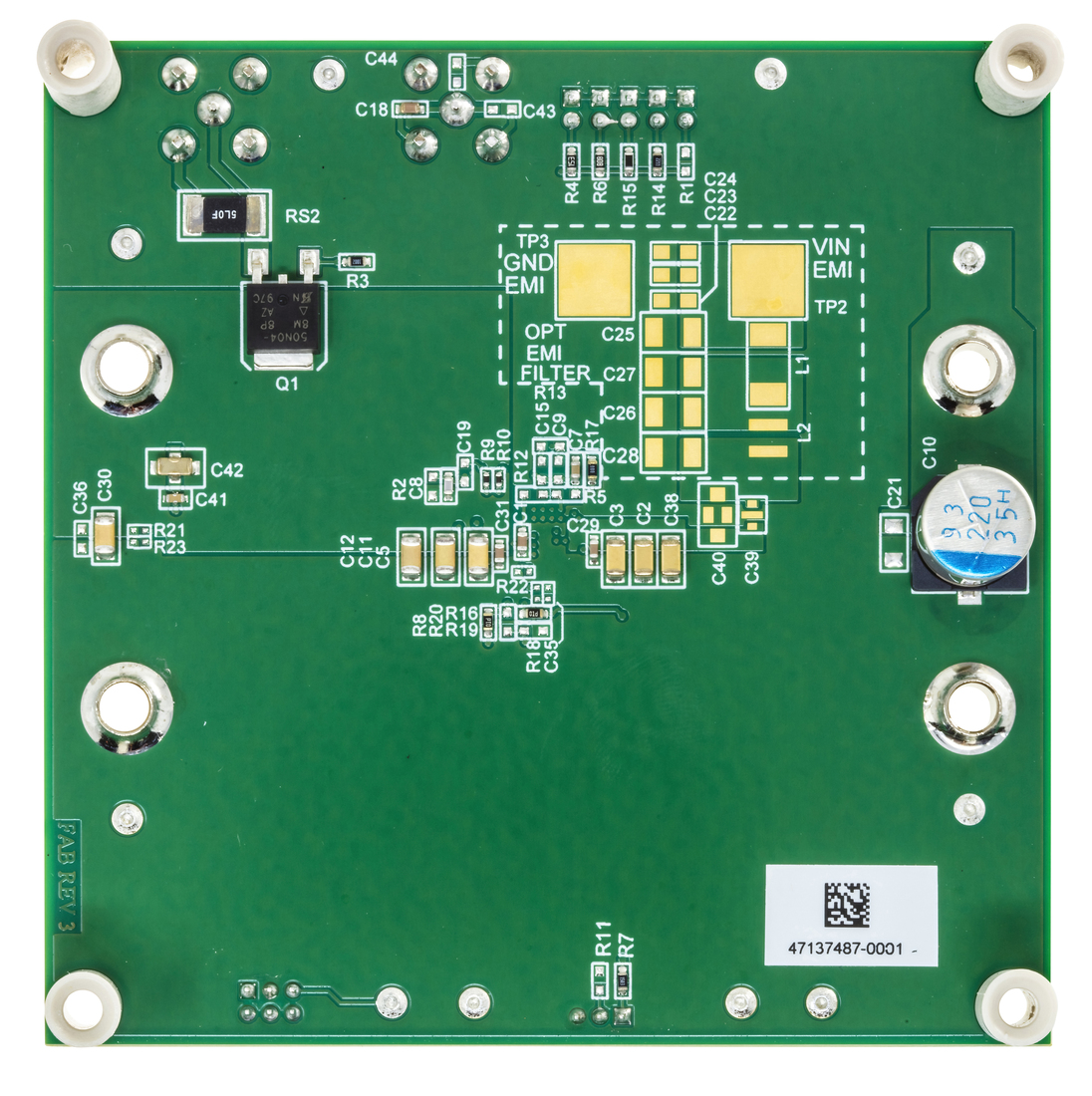

DC3107A Evaluation Board Photo Angle View DC3107A Evaluation Board Photo Bottom View DC3107A Evaluation Board Photo Top View
