ADM7172

新規設計に推奨

6.5V、2A、超低ノイズ、高PSRR、高速過渡応答CMOS LDO

データシート (Rev. D)
製品セレクション・テーブル
製品モデル
10
1Ku当たりの価格
最低価格：$2.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ADM7172-KGDデータシートをダウンロードできます。Known Good Dieとして利用でき、データシートの仕様を十分に発揮します。
  • 入力電圧範囲：2.3V～6.5V
  • 最大負荷電流：2A
  • 低ノイズ：5µV（実効値、100Hz～100kHzで出力電圧に依存しない）
  • 高速過渡応答：1.5μs（負荷ステップ1mA～1.5A）
  • 100kHz時に60dB PSRR
  • 低ドロップアウト電圧：2A負荷で172mV、VOUT = 3V
  • 初期精度：−0.5%（最小）、+1%（最大）
  • 電源ライン、負荷、温度に対する初期精度：±1.5%
  • 静止電流、IGND = 0.7mA（負荷なし）
  • 低シャットダウン電流：0.25μA（VIN = 5V）
  • 小型4.7µFセラミック出力コンデンサで安定
  • 可変出力電圧および固定出力電圧オプション：1.2V～5.0V
  • 可変出力電圧素子の設定範囲：1.2V～VIN − VDO
  • 高精度イネーブル
  • 調整可能なソフト・スタート
  • 8ピン3mm × 3mm LFCSPパッケージ
  • ADIsimPower™ツールのサポート
ADM7172
6.5V、2A、超低ノイズ、高PSRR、高速過渡応答CMOS LDO
ADM7172 Typical Application Circuit Diagram ADM7172 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADM7172
  • ADM7172-1.3
  • ADM7172-1.8
  • ADM7172-2.5
  • ADM7172-3.0
  • ADM7172-3.3
  • ADM7172-4.2
  • ADM7172-5.0
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

今すぐ購入 詳細を表示

機能と利点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

製品詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C

eval board
schematic 5

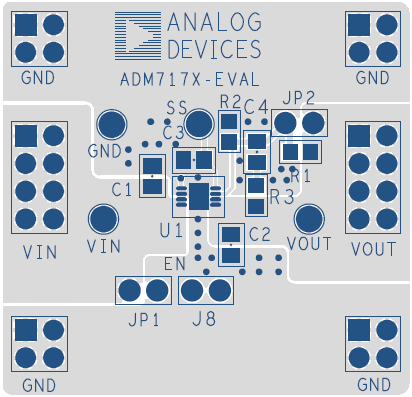

EVAL-ADM7170

ADM7170/ADM7171/ADM7172評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：2.3V～6.5V
  • 出力電流範囲：0mA～2A（ADM7170で500mA、ADM7171で1A、ADM7172で2A）
  • 出力電圧の精度：ADM7170で±0.75%、ADM7171/ADM7172で−0.5%/+1%
  • 動作温度範囲：−40°C～+125°C
  • 任意の固定出力電圧のオプションからの2つの外部抵抗で出力電圧を調整することもできます。
  • VOUT = VOUT(FIXED) × (1 + R1/R2)

製品詳細

ADM7170ACP-EVALZ/ADM717Q1CP-EVALZ/ADM7172ACP-EVALZは、ADM7170、ADM7171、およびADM7172リニア電圧レギュレータの機能を実証するために使用する評価用ボードです。

単電圧源、電圧計、電流計、負荷抵抗を用意するだけで、ラインと負荷のレギュレーション、ドロップアウト、グラウンド電流などの簡単なデバイス測定が可能です。

AD-PAARRAY3552R-SL
RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design
AD-PAARRAY3552R-SL Block Diagram AD-PAARRAY3552R-SL Board Photo Angle View AD-PAARRAY3552R-SL Board Photo Top View AD-PAARRAY3552R-SL Board Photo Bottom View
EVAL-ADM7170
ADM7170/ADM7171/ADM7172評価用ボード
EVAL-ADM717x

リファレンス・デザイン

Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
EVAL-CN0507-ARDZ Evaluation Board
EVAL-CN0507-ARDZ Evaluation Board - Top View
EVAL-CN0507-ARDZ Evaluation Board - Bottom View
CN0507 Circuits from the Lab®

全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 全機能内蔵型の2ポート・ベクトル・ネットワーク・アナライザ
  • 1.7GHz～3.4GHzの周波数範囲
  • ゼロIFシステム・アーキテクチャ
CN0507
全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
EVAL-CN0507-ARDZ Evaluation Board
EVAL-CN0507-ARDZ Evaluation Board - Top View
EVAL-CN0507-ARDZ Evaluation Board - Bottom View
