AD7381
製造中4MSPSデュアル同時サンプリング、14ビットSAR ADC、差動入力
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$15.96
製品の詳細
- 16ビット／14ビットADCファミリ
- デュアル同時サンプリング
- 完全差動アナログ入力
- スループット変換レート：4MSPS
- SNR (typ)：
- AD7380（16ビット）：92.5dB、VREF = 3.3V（外部リファレンス）
- AD7381（14ビット）：85.4dB、VREF = 3.3V（外部リファレンス）
- 101 dB、オーバーサンプリング比16倍
- 内蔵オーバーサンプリング機能
- 分解能向上機能
- INL（積分非直線性）（最大値）:
- 16ビットで2.0 LSB
- 14ビットで1.0 LSB
- 2.5 Vのリファレンス内蔵
- 高速シリアル・インターフェース
- −40 °C ～ +125 °C 動作
- 16ピンLFCSP、3 mm × 3 mm
- 広い同相電圧範囲
- アラート機能
AD7380/AD7381は、16ビットおよび14ビットのピン互換ファミリで、3.0V〜3.6Vの電源で動作し、最大4MSPSのスループット・レートを特長とする、デュアル同時サンプリング、高速、低消費電力、逐次比較型（SAR）A/Dコンバータ（ADC）です。アナログ入力タイプは差動入力であり、ワイド・コモンモード入力電圧を採用し、CSの立下がりエッジ上でサンプルされ、変換されます。
集積化内蔵・オーバーサンプリング・ブロックにより、ダイナミック・レンジが広がり、低帯域幅でのノイズが軽減されます。内部2.5 Vリファレンスのバッファ付き。代わりに、最大3.3 Vの外部リファレンスを使用できます。
変換プロセスとデータ・アクイジションは、標準制御入力を使用して、マイクロプロセッサや DSP との容易なインターフェースを可能にしています。別個のロジック電源を使用することにより、1.8 V、2.5 V、3.3 Vのインターフェースに対応します。
AD7380/AD7381は、16ピンLFCSPパッケージを採用し、動作温度は−40°C ～ +125°Cに仕様規定されています。
製品のハイライト
- 2つのADCフル機能による、デュアル同時サンプリングと変換。
- ピン互換製品ファミリ。
- 高スループット・レート: 4 MSPS
- 省スペースの3 mm × 3 mm LFCSP。
- 集積化オーバーサンプリング・ブロックにより、ダイナミック・レンジが広がり、ノイズ低減とSCLKの速度条件の軽減を実現。
- ワイド・コモンモード範囲による差動アナログ入力。
- スモール・サンプリング・コンデンサが、アンプ・ドライブ負荷を低減します。
アプリケーション
- モータ・コントロールのポジション・フィードバック
- モータ・コントロールの電流センス
- ソナー
- 電力品質
- データ･アクイジション･システム
- エルビウム添加ファイバ増幅器（EDFA）アプリケーション
- I & Q復調
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 1
よく聞かれる質問 3
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7381BCPZ-R2 | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | ||
| AD7381BCPZ-RL | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | ||
| AD7381BCPZ-RL7 | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
7 8, 2019 - 19_0126 AD7380/AD7381 Data Sheet Specification Change |
||
| AD7381BCPZ-RL | 製造中 | |
| AD7381BCPZ-RL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
-
高精度、最小消費電力アプリケーション -
高精度、低密度アプリケーション -
高周波数、低ノイズ、低歪みアプリケーション
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| シリーズ電圧リファレンス 2 | ||
| ADR4533 | 製造中 | 3.3V電圧リファレンス、超低ノイズ、高精度 |
| ADR4525 | 製造中 | 2.5V電圧リファレンス、超低ノイズ、高精度 |
| シングルエンド入力差動出力アンプ 1 | ||
| ADA4940-2 | 製造中 | ADC ドライバ用アンプ、超低消費電力、低ひずみ性能 |
| 高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 1 | ||
| ADA4805-2 | 新規設計に推奨 |
オペアンプ、デュアル、オフセット・ドリフト0.2µV/℃、105MHz、低消費電力、低ノイズ、レールtoレール |
| 高速オペアンプ（帯域幅50MHz以上） 2 | ||
| ADA4807-2 | 新規設計に推奨 |
オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力／出力 |
| ADA4807-1 | 新規設計に推奨 |
オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力／出力 |
| 正電圧のリニア電圧レギュレータ（LDO） 2 | ||
| ADP7104 | 新規設計に推奨 |
リニア・レギュレータ（LDO）、20 V、500 mA、CMOS、低ノイズ |
| ADP166 | 製造中 |
LDOレギュレータ、150mA、超低静止電流 |
| 低ノイズ・オペアンプ（10nV/√Hz以下） 1 | ||
| ADA4896-2 | 新規設計に推奨 | オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
| 負電圧のリニア電圧レギュレータ（LDO） 1 | ||
| ADP7182 | 新規設計に推奨 | リニア・レギュレータ、－28 V / − 200 mA、低ノイズ |
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| ADV7383 | 新規設計に推奨 | パラレル・ビデオ出力を搭載した車用カメラ・バス・レシーバー |
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
ツールを開くIBISモデル 1
シグナル・チェーン・デザイナー – BETA版
シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。
ツールを開く評価用キット

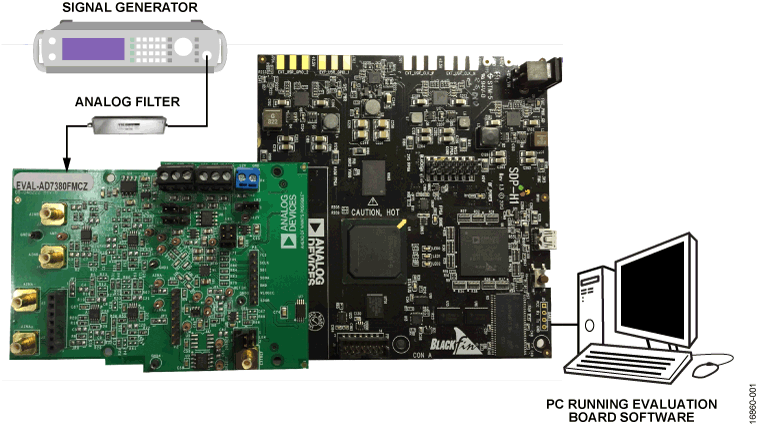

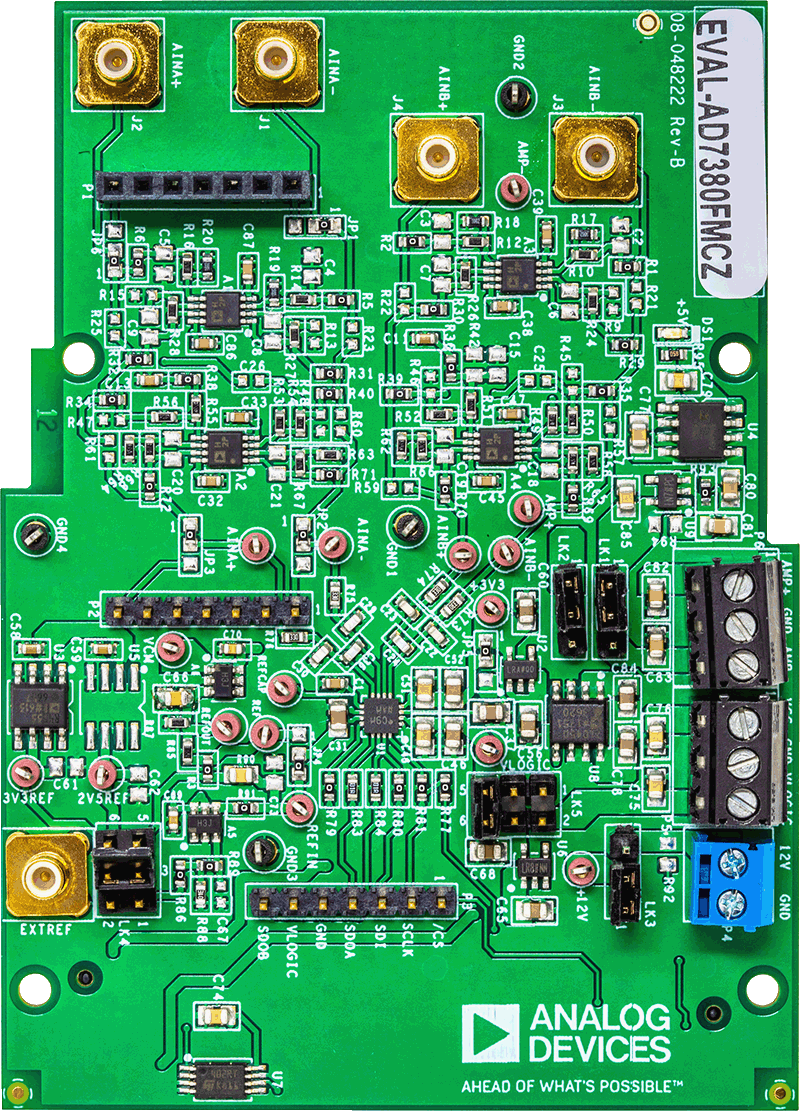

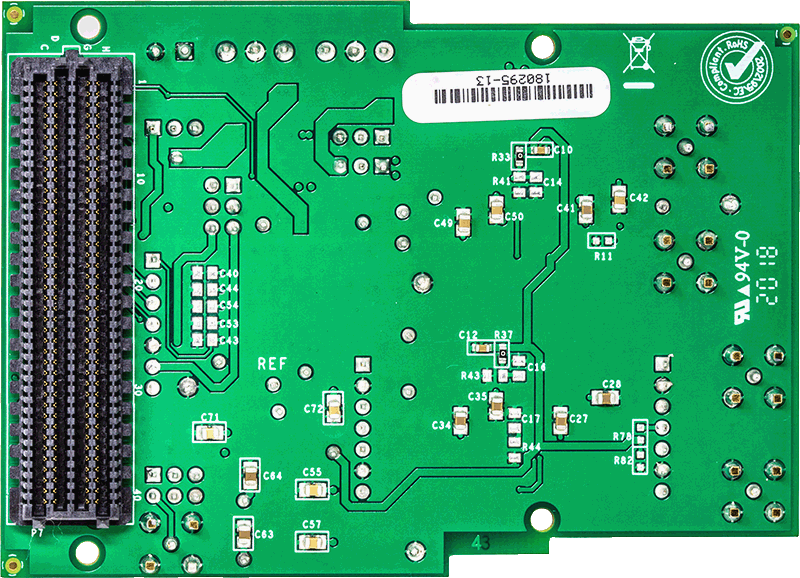

AD7380/AD7381 デュアル同時サンプリング 16/14 ビット SAR ADCの評価用ボード。
