ADA4807-2

新規設計に推奨

オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力／出力

データシート (Rev. B) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$2.07
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低ノイズ
    3.1nV/√Hz＠100kHz
    0.7pA/√Hz＠100kHz
  • 低歪み（HD2 / HD3）
    －141/－144dBc＠1kHz
    －112/－115dBc＠100kHz
    －84/－79dBc＠1MHz
  • 高速性能
    －3dB帯域幅：180MHz
    スルーレート：225V/μs
    0.1％セトリング・タイム47ns
  • 低入力オフセット電圧と低ドリフト：
    ±20 / ±125μV（typ / max）
    0.7 / 3.7μV/℃（typ / max）
  • 低入力オフセット電流とドリフト
    8 / 100nA（typ / max）
    30 / 250pA/℃（typ / max）
  • レールtoレールの入力／出力
  • 低静止電流：
    イネーブル時：1mA＠±5V
    ディスエーブル時：2.4μA＠±5V
  • 広い電源電圧範囲：2.7V～11V
  • 小型パッケージ：
    10ピン3mm×3mm LFCSP、8ピンMSOP
ADA4807-2

オペアンプ、3.1nV/√Hz、1mA、180MHz、レールtoレール入力／出力

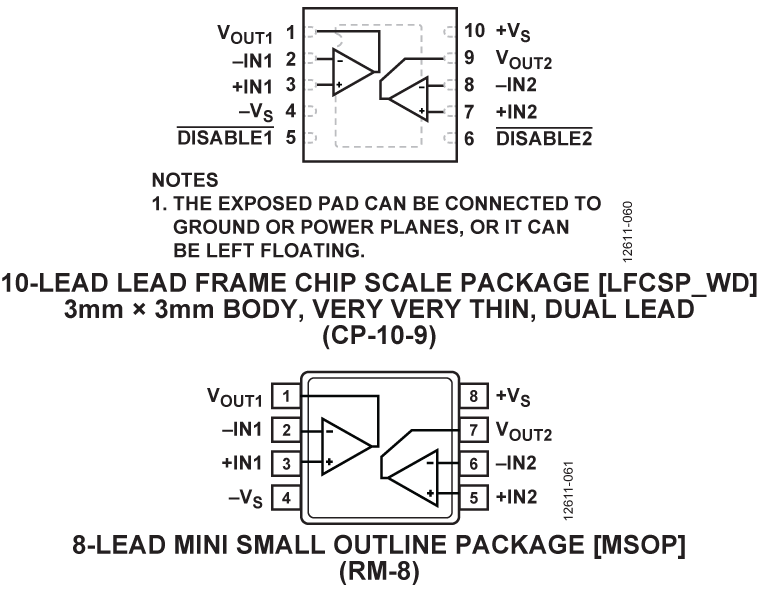

ADA4807-2_PC
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 3

アプリケーション・ノート 3

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム
Modal heading
設計の変更 LTspiceシミュレーション
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADA4807
  • ADA4807-1
  • ADA4807-2
  • ADA4807-4

高精度ADC ドライバ・ツール

高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

ツールを開く

オペアンプ誤差バジェット・カリキュレータ

このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使用すれば、実際のオペアンプを使ってローパス、ハイパス、バンドパスのフィルタを数分で設計できます。設計プロセスを進めながら、理想的な仕様から実際の回路動作まで、フィルタ設計の特性を観察できます。ゲイン帯域幅、ノイズ、電源電流などのオペアンプ仕様のトレードオフをすばやく評価し、要件に最適なフィルタ設計を決定できます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを使用すると、フォトダイオードと接続するトランス・インピーダンス・アンプ回路を設計できます。ツールに含まれるライブラリからフォトダイオードを選択するか、カスタムのフォトダイオード仕様を入力してください。帯域幅、ピーキング（Q）、ENOB／SN比間のトレードオフをすばやく確認できます。回路パラメータを変更すると、パルス応答、周波数応答、ノイズ・ゲインのプロットですぐに結果を確認できます。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
EVAL-AD7768-1

AD7768-1 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD7768-1 用のフル機能評価用ボード
  • EVAL-SDP-CH1Z と組み合わせて PC 制御
  • PC ソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能

製品詳細

EV-AD7768-1FMCZ 評価用キットは、AD7768-1 24 ビット、256 kSPS、A/D コンバータ（ADC）を備えています。EVAD7768-1FMCZ ボードは、EVAL-SDP-CH1Z マザーボードへの接続を介して PC の USB ポートに接続します。デフォルトでは、EVAL-SDP-CH1Z 電源から給電されます。この電源は、5 V と 3.3 V にレギュレートされ、AD7768-1 に給電して部品をサポートします。

EV-AD7768-1FMCZ ソフトウェアは、AD7768-1 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

EV-AD7768-1FMCZ は、ADC の機能を評価することができる評価用ボードです。ユーザー PC ソフトウェアの実行ファイルは、USB を介し、システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）を通じて AD7768-1 を制御します。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
AMC-ADA4807-2ARMZ

ADA4807-2 用のアンプ・メザニン・カード

今すぐ購入 詳細を表示

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • ユーザ定義の回路構成
  • 他の ADC 評価用ボードとの接続が簡単

製品詳細

アナログ・デバイセズのアンプ・メザニン・カード (AMC) A/Dコンバータ (ADC) ドライバは、 8ピン、シングルおよびデュアル SOIC、6ピン、シングル SOT23、8ピン、デュアルMSOP および 16ピン、LFCSP パッケージの中のアンプの性能を評価します。このアドオン・ボードは 7ピン・ヘッダーを使用して ADC 評価用ボードに挿入することができます。アナログ・デバイセズ製 ADC 評価用ボード上に取り付けられている AMC を図 1に示します。

AMC は異なったパッケージのアナログ・デバイセズのオペアンプと ADC ドライバのどれでもサポートすることができます。ADC ドライバーをサレンキー・ローパス、ハイパス、またはバンドパス・フィルタとして、多重帰還型の・ローパス、ハイパス、またはバンドパス・フィルタとして、あるいは反転および非反転オペアンプとして構成することができます。また AMC をシングルエンド信号、完全差動信号、または差動 ADC に対するシングルエンド信号を駆動するために構成することもできます。

最適化された電源プレーンとグラウンド・プレーンにより、低ノイズの高速動作が実現されています。回路で最高の柔軟性と性能を得られるように、部品の配置と電源バイパスが最適化されています。AMC 評価用ボードでは、0402 または 0603 の表面実装技術（SMT）部品、1206 のバイパス・コンデンサ、2.54 mm のヘッダーを使用することができます。

すべての部品は表面に配置されます。裏面に配置される部品はありません。

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
EVAL-ADMX2001

高性能・高精度のインピーダンス・アナライザ測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 複素インピーダンスの測定
    • DC、0.2Hz～10MHz
  • 基本相対精度：0.05%
  • 広い測定範囲
    • 抵抗：100μΩ～20MΩ
    • 容量：100aF～160F
    • インダクタンス：1nH～1600H
  • プログラマブル・テスト信号
    • 16ビット振幅調整：2.25Vpkまで
    • 周波数分解能：0.2Hz
    • 16ビットDCバイアス設定：±2.5Vまで
  • DC抵抗測定
  • 18種類のインピーダンス測定フォーマット（C、R、L、Z、およびY用）
  • 自動化されたマルチポイント・スイープとパラメトリック・スイープ
  • 校正およびフィクスチャ補償機能
    • 測定のトレーサビリティを確保する自動校正ルーチン
    • 不揮発性メモリに校正係数を保存
    • 補償によりフィクスチャの寄生素子による影響を排除

評価用ソリューションを構成するには両方のボードを購入する必要があります。

  • ADMX2001B
  • EVAL-ADMX2001EBZ

製品詳細

ADMX2001はインピーダンス測定システムの開発を容易にする測定モジュールで、既存のテスト・プラットフォームの能力を強化するために使用することもできます。ADMX2001は高性能のミックスド・シグナル・アルゴリズムと処理アルゴリズムを使用して、わずか0.1fFの容量変化と最大20MΩの抵抗値を測定することができます。半導体デバイス、電子部品、およびセンサーのテストでは、このような測定が必要になることが少なくありません。更にADMX2001では、抵抗、容量、およびインダクタンスの並列および直列の組み合わせを含めて、完全に校正済みの複素インピーダンスやアドミッタンスの測定結果を、組込みの測定アルゴリズムにより様々なフォーマットで提供することができます。

アプリケーション

  • 自動試験装置
  • 半導体の特性評価
  • ウェハ受け入れテスト
  • インピーダンス分光分析
  • インピーダンス回路の分析
  • バッテリ・テスト

eval board
schematic 14
schematic 15
schematic 16
schematic 17
schematic 18
EVAL-HSAMP-2

Universal Evaluation Board for Dual High Speed Operational Amplifiers

今すぐ購入 詳細を表示

製品詳細

The Universal Dual High Speed Amplifier Evaluation Boards are bare boards that enables users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

資料
EVAL-AD7768-1
AD7768-1 評価用ボード
eval-image-unavailable
AMC-ADA4807-2ARMZ
ADA4807-2 用のアンプ・メザニン・カード
UG-1224 Image AMC-ADA4XXX-2ARMZANGLE AMC-ADA4XXX-2ARMZBOTTOM AMC-ADA4XXX-2ARMZTOP
EVAL-ADMX2001
高性能・高精度のインピーダンス・アナライザ測定モジュール

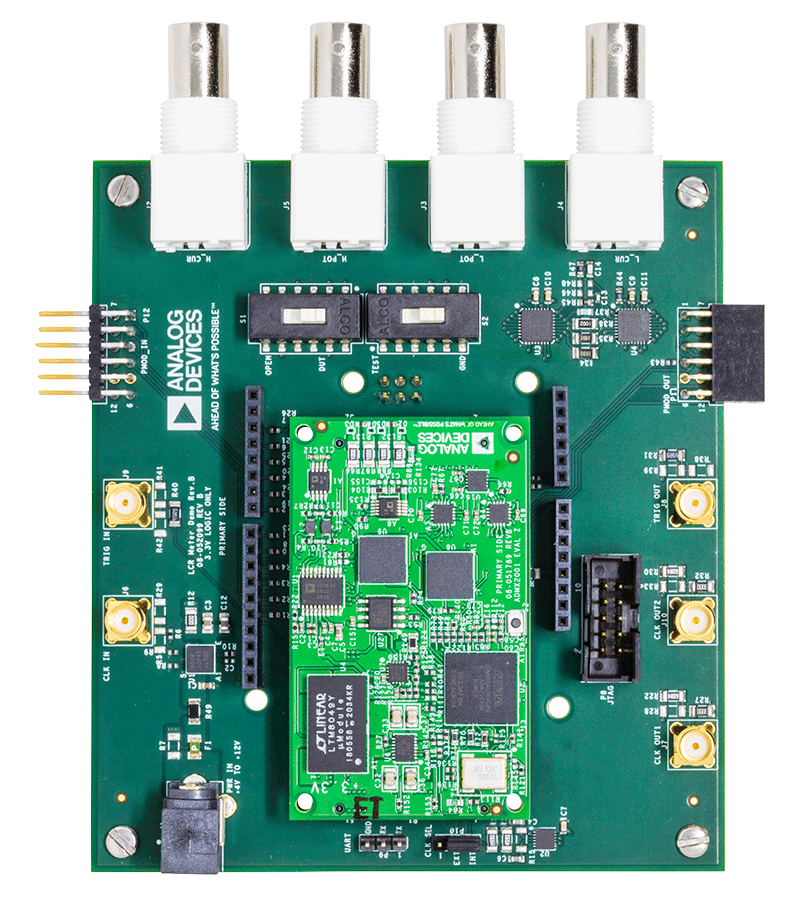

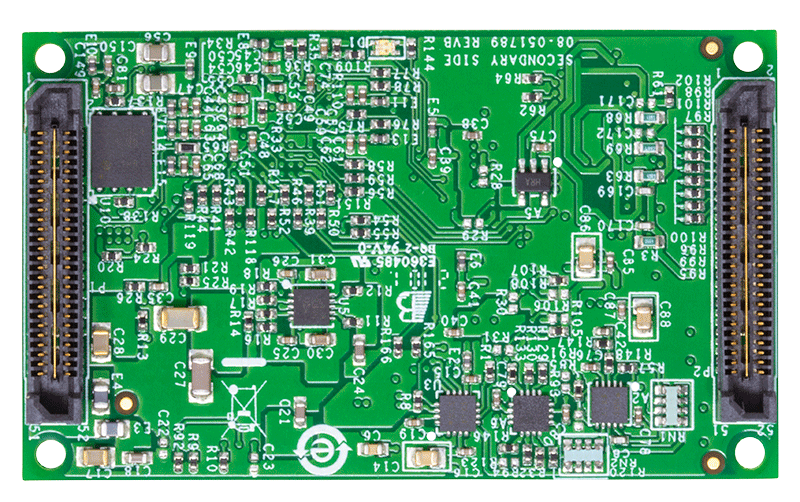

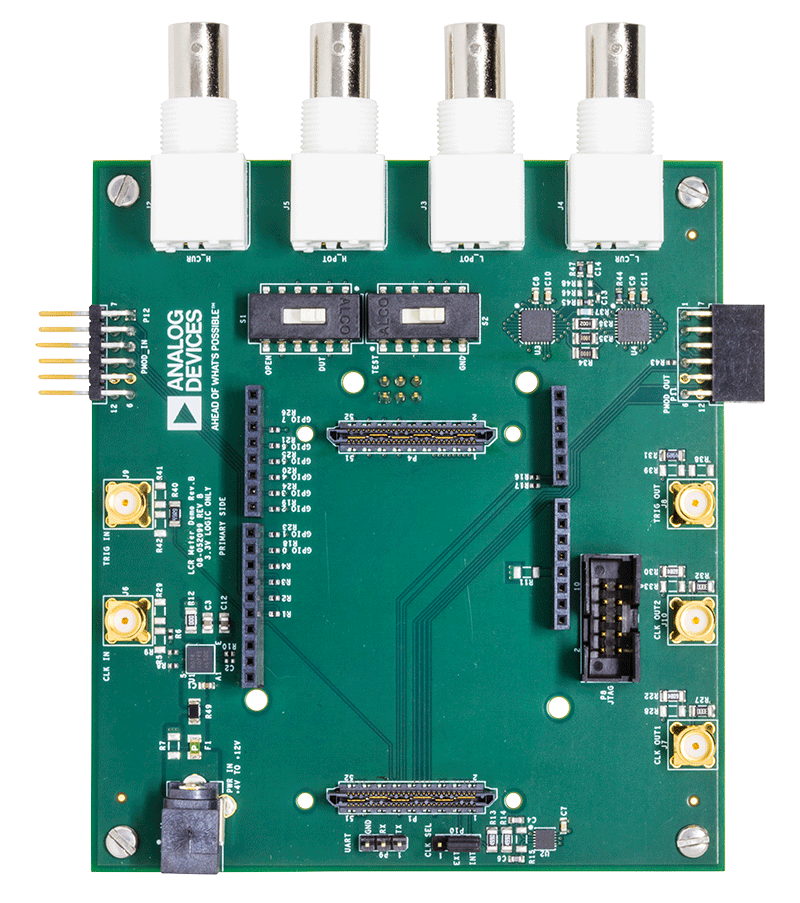

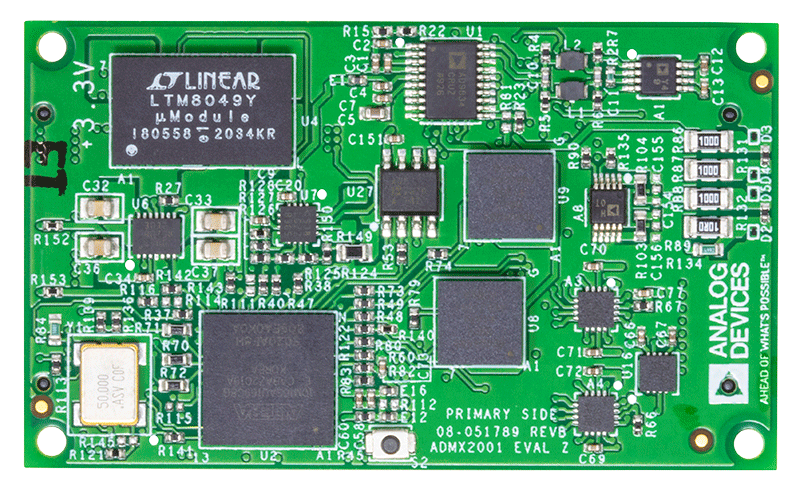

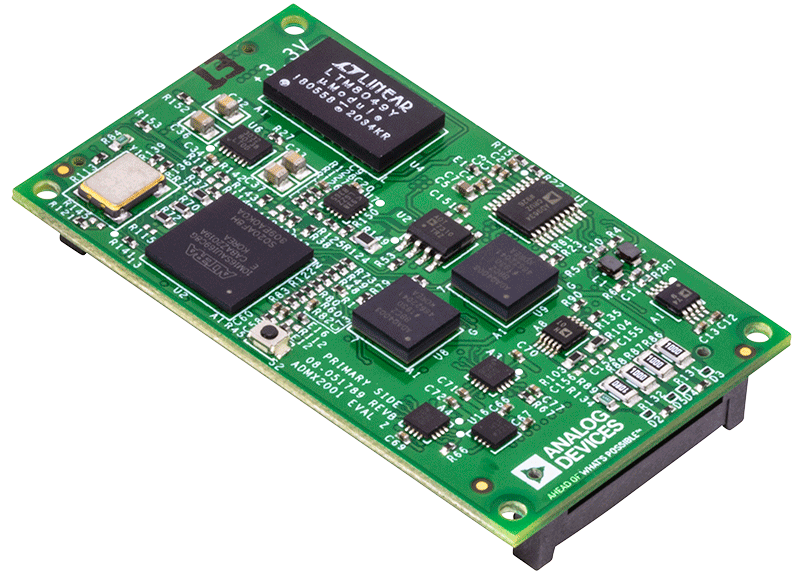

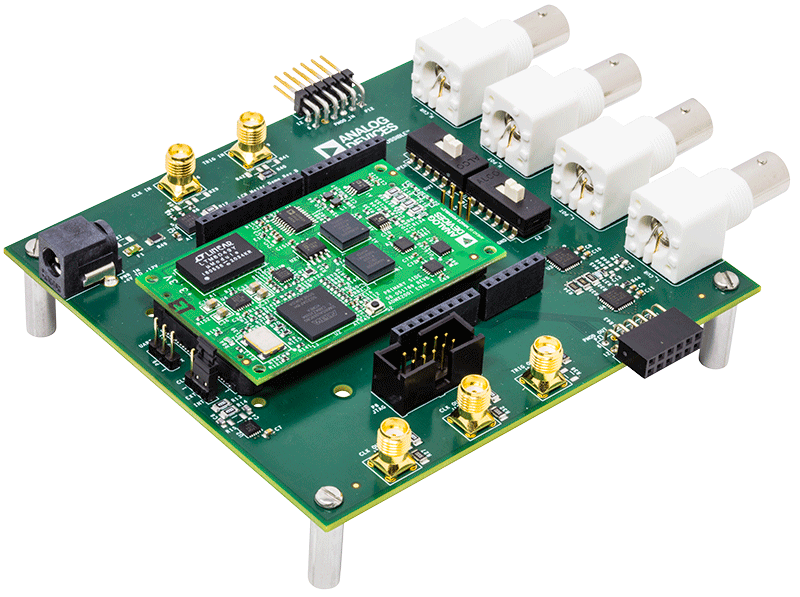

EVAL-ADMX2001EBZKIT Evaluation Board EVAL-ADMX2001EBZKIT Evaluation Board - Top View ADMX2001 Evaluation Board ADMX2001 Evaluation Board - Top View ADMX2001 Evaluation Board - Bottom View EVAL-ADMX2001EBZ Evaluation Board EVAL-ADMX2001EBZ Evaluation Board - Top View EVAL-ADMX2001EBZ Evaluation Board - Bottom View
EVAL-HSAMP-2
Universal Evaluation Board for Dual High Speed Operational Amplifiers
EVAL-HSAMP-2 Group EVAL-HSAMP-2CPZ-10 EVAL-HSAMP-2RMZ-10 EVAL-HSAMP-2RMZ-8 EVAL-HSAMP-2RZ-8

リファレンス・デザイン

Isolated Multichannel Data Acquisition Simplified Circuit
Isolated Multichannel Data Acquisition Simplified Circuit
EVAL-CN0385-FMCZ Evaluation Hardware
CN0385 Circuits from the Lab®

工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 絶縁型マルチチャンネル・データ・アクイジション・システム
  • 標準的な工業用信号レベルに適合
  • 18 ビット、 2MSPS 変換
  • 750kHz チャンネル・スイッチング・レート
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Top View
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Bottom View
CN0540 Circuits from the Lab®

IEPE センサー用 24 ビットデータ･アクイジション･システム ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • IEPE対応のデータ・アクイジション・システム
  • 圧電センサーおよびMEMSセンサー
  • 54kHzのアナログ入力帯域幅
  • Arduinoフォーム・ファクタ互換

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2021-02-10
    CN0549 状態基準保全 (CbM) 開発プラットフォーム
  • lazy blur
    VIDEO · 2022-12-19
    堅牢性の高い産業用のシグナル・チェーン、センサーの接続がより容易に
  • lazy blur
    VIDEO · 2022-09-21 01:06
    Easily Connect Sensors with ADI's Robust Industrial Signal Chains
  • lazy blur
    VIDEO · 2021-01-29 02:43
    CN0549 - CbM Development Platform
Figure 1. CN0579 Simplified Block Diagram
Figure 1. CN0579 Simplified Block Diagram
EVAL-CN0579-ARDZ Evaluation Board - Angle View
EVAL-CN0579-ARDZ Evaluation Board - Top View
CN0579 Circuits from the Lab®

Quad-Channel IEPE Vibration Sensor Measurement System

詳細なリファレンス・デザインを表示

機能と利点

  • Quad Channel IEPE-Compatible Vibration Sensor Interface
  • Channel Independent Excitation Source and Sensor Bias Removal Circuitry
  • Analog Overvoltage and Undervoltage Protection
  • Sensor Frequency Response from DC up to 54 kHz
  • Synchronized, Full Bandwidth Data Measurement and Capture
CN0385
工業用シングル・エンドおよび差動信号対応 PGIA 付き 絶縁型マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Isolated Multichannel Data Acquisition Simplified Circuit
EVAL-CN0385-FMCZ Evaluation Hardware
CN0540
IEPE センサー用 24 ビットデータ･アクイジション･システム ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Top View
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Bottom View
CN0579
Quad-Channel IEPE Vibration Sensor Measurement System
Figure 1. CN0579 Simplified Block Diagram
EVAL-CN0579-ARDZ Evaluation Board - Angle View
EVAL-CN0579-ARDZ Evaluation Board - Top View
