LTM4668

新規設計に推奨

クワッドDC/DC µModuleレギュレータ、設定可能1.2A出力アレイ付き

データシート (Rev. D) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$7.71
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • クワッド出力降圧µModuleレギュレータ、出力チャンネルあたり1.2A
  • 広い入力電圧範囲：2.7V～17V
  • 0.6V～1.8V出力電圧
  • チャンネルあたり出力電流1.2A DC、並列接続可能
  • ±1.5%全出力電圧レギュレーション
  • 100%デューティ・サイクル動作
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 選択可能バースト・モード®動作
  • パワー・グッド・インジケータ
  • 過電流、電流および温度からの保護
  • 6.25mm x 6.25mm x 2.1mm BGAパッケージ
  • LTM4668Aとピン互換（0.6V～1.8V出力、2.25MHz）。
LTM4668
クワッドDC/DC µModuleレギュレータ、設定可能1.2A出力アレイ付き
LTM4668 Application Circuit LTM4668 Pin Configuration LTM4668 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTM4668
  • LTM4668A

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1

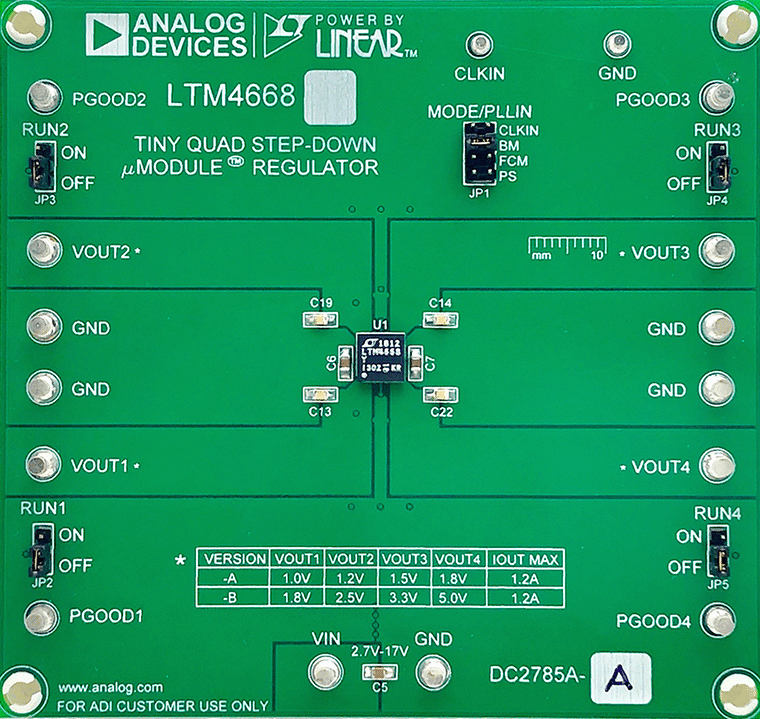

DC2785A-A

LTM4668A小型クワッド1.2A出力降圧µModuleレギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2785A-AはLTM4668 µModule®レギュレータを特長とする、クアッド1.2Aの高効率降圧レギュレータです。DC2785A-Aは、2.7V～17Vの入力電圧範囲で動作し、最大1.5Aの出力電流を供給することができます。出力電圧は、0.6V～1.8Vの範囲でプログラムできます。LTM4668は、すべての機能を熱強化型6.25mm × 6.25mm × 2.1mm BGAパッケージにまとめたDC/DCポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。

外部クロックは、CLKINタレットを介して同期できます。デモ回路2785A-Aを使用または変更する場合は、このデモ・マニュアルと併せてLTM4668データシートを参照してください。
DC2785A-A
LTM4668A小型クワッド1.2A出力降圧µModuleレギュレータ
DC2785A-A Image

リファレンス・デザイン

Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile) Circuits from the Lab®

Altera FPGA

詳細なリファレンス・デザインを表示

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
agilex7 alternative umodule
agilex7 alternative umodule
Intel Agilex 7 FPGA Fシリーズ開発キット（代替µModule） Circuits from the Lab®

Altera FPGA

詳細なリファレンス・デザインを表示

機能と利点

  • Intel Agilex 7 Fシリーズのデバイスは、多くの市場の多様なアプリケーションを対象としています。このシリーズは、最大58Gbpsのトランシーバ・レート、複数の精度がある固定小数点および浮動小数点演算をサポートする高度なDSPブロック、および高性能な暗号ブロックを提供します。
  • アナログ・デバイセズは、FPGAおよびプロセッサのメーカーと緊密に協力して、高性能アプリケーションのコスト、サイズ、効率を最適化する、実績のあるパワー・ソリューションを開発してきました。
  • アナログ・デバイセズのリファレンス・デザインは、直感的なデザイン・ツール・セットとIPによってサポートされています。
  • アナログ・デバイセズでは、LTpowerPlannerや実用的なLTpowerPlay設定ファイルを含む補足資料を提供しており、ユーザは、アプリケーションのパワー・ソリューションをシームレスに検証できます。アナログ・デバイセズのチームでは、迅速な検証のためのサンプルや評価用ボードを提供しています。これにより、最も複雑なアプリケーションを市場投入するまでの時間を短縮できます。
  • 電源設計と使用例の完全なリストについては、お近くのフィールド・アプリケーション・エンジニア（FAE）にお問い合わせください。
Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile)
Altera FPGA
Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile) Power Tree
Intel Agilex 7 FPGA Fシリーズ開発キット（代替µModule）
Altera FPGA
agilex7 alternative umodule
