MAX15006

• 12V至40V宽输入电压范围
• 将16位数字码转换成4-20mA环路电流
• 可编程偏压和增益
• +25°C时，电流误差< 0.02% FS
• 全温度范围，电流误差< 0.1 % FS
• -40°C至+105°C工作温度范围
• 30mA ±20%电阻可调限流
• 200µA(典型值)/300µA(最大值)静态电流
• HART调制解调器输入、输出就绪
• 通过MAXQ622微控制器直接进行USB通信
• Windows XP/Windows Vista/Windows 7 (32位)兼容软件
• SPI接口终端
• 经过验证的PCB布局
• 完全安装并经过测试

应用

• 2线传感器
• 自动测试设备
• 自动调谐
• 通信系统
• 增益与失调调节
• 便携式仪表
• 功率放大器控制
• 过程控制与伺服环路
• 可编程电压及电流源

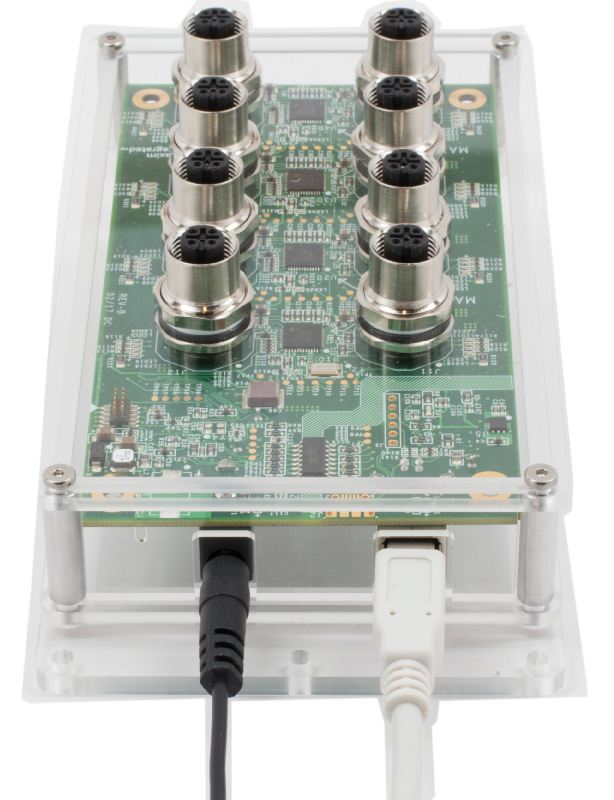

• Fully IO-Link Version 1.1 Compliant
• TEConcept IO-Link Master Stack
• Easy-to-Use TEConcept TC Tool
• 8 IO-Link Master Ports

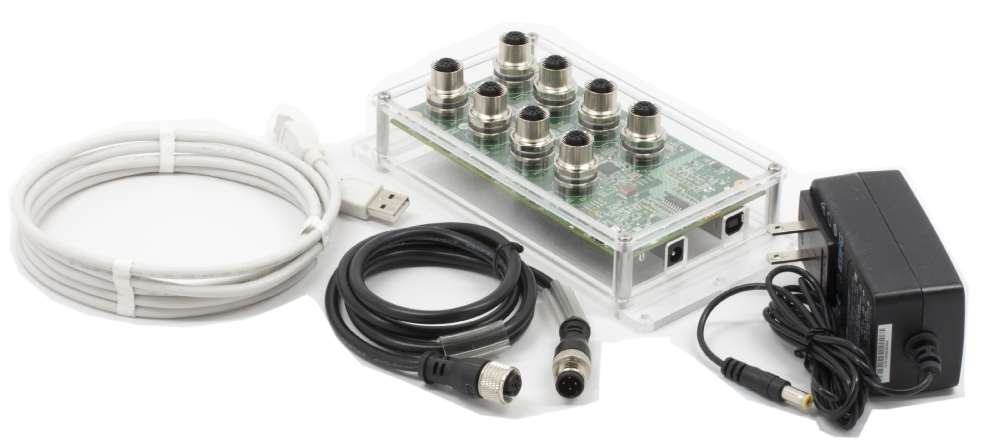

• Ships with All Cables Needed
• Field Update Programmable

Competitive Advantages

• Simultaneous 8-Port Operation
• Easy-to-Use GUI
• IODD Import

• 2、3或4线RTD传感器输入
• 测量温度范围：-200°C至+850°C
• 工作电压范围：-40℃至+85℃
• 0.03°C温度分辨率
• +23°C时量程误差< 0.05%或±0.2°C（以较大者为准）
• 在工作范围内的量程误差< 0.1%或±1.0°C
• 电源电压范围：12V至40V
• 200µA RTD激励电流
• 自动补偿3线RTD的导线电阻
• 4–20mA电流环路输出
• 10Ω至1kΩ环路负载
• 高速通道可寻址远程传感器(HART)通信协议需要230Ω的最小负载
• 传感器开路检测
• NAMUR下限：< 3.2mA
• NAMUR上限：可编程范围为20.5mA至> 24mA
• 环路限流器： 30mA ±5mA
• 兼容HART协议

The MAXREFDES74# reference design features:

• Power and data isolation
• Flexible, configurable inverting or noninverting input scheme
• Unipolar or bipolar input (ADC) and output (DAC)

MAX11156

• 18-bit resolution with no missing codes
• SNR: 94.4dB
• THD: -107dB at 1kHz
• Buffered internal or external voltage reference input
• Internal reference with -6ppm/°C (typ) temperature coefficient
• Single 5V supply
• True bipolar ±5V input range

MAX5318

• 18-bit resolution with no missing codes
• High accuracy: ±2 LSB INL (max)
• 3µs settling time
• User-programmable offset and gain calibration
• ±0.5ppm/°C (typ) offset and gain drift over temperature
• Force/sense output
• 50MHz SPI-compatible interface with 1.8V to 5.5V logic
