MAX11164

过期

16位、500ksps、0至5V输入、TDFN封装SAR ADC，内置基准

内置基准和基准缓冲器的ADC，有效节省成本和空间

数据手册 (Rev. 2)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 较高的直流/交流精度，提高测量质量
    • 16位分辨率无失码
    • 500ksps吞吐率，无流水线延时/延迟
    • 92.2dB SNR和-104dB THD @ 10kHz
    • 0.5 LSBRMS转换噪声
    • ±0.2LSB DNL (典型值)和±0.5LSB INL (典型值)
  • 高度集成的ADC,节省成本和空间
    • ±6ppm/°C内部基准
    • 内部基准缓冲器
  • 宽电源范围和低功耗，简化电源设计
    • 5V模拟电源
    • 2.3V至5V数字电源
    • 23.7mW功耗 @ 500ksps
    • 关断模式下耗流仅为10µA
  • 支持多种行业标准的串口以及小型封装，减小整体尺寸
    • SPI/QSPI™/MICROWIRE®/DSP兼容串口
    • 3mm x 3mm、微小、12引脚、TDFN封装
MAX11164
16位、500ksps、0至5V输入、TDFN封装SAR ADC，内置基准

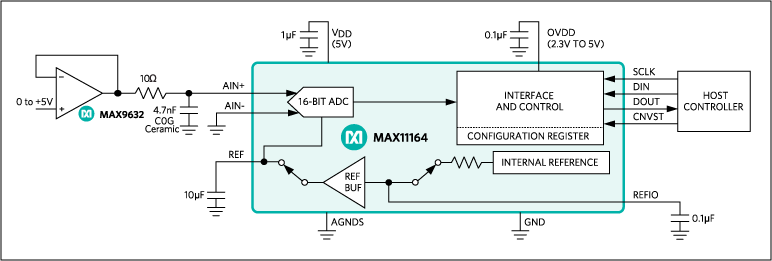

MAX11164: Typical Operating Circuit
