LT3045

推荐新设计使用

20V、500mA、超低噪声、超高 PSRR 线性稳压器

数据手册 (Rev. D) 产品选型表
产品模型
21
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低有效值噪声：0.8µVRMS（10Hz至100kHz）
  • 超低散粒噪声：2nV/√Hz（10kHz时）
  • 超高PSRR：76dB（1MHz时）
  • 输出电流：500mA
  • 宽输入电压范围：1.8V至20V
  • 单个电容改善了噪声性能和PSRR
  • 100µA SET引脚电流：初始精度：±1%
  • 单个电阻设置输出电压
  • 高带宽：1MHz
  • 可编程限流
  • 低压差：260mV
  • 输出电压范围：0V至15V
  • 可编程电源良好
  • 快速启动能力
  • 精密使能/UVLO
  • 可并联以实现较低的噪声和较高的电流
  • 带折返功能的内部限流
  • 最小输出电容：10μF（陶瓷电容）
  • 电池反接和反向电流保护
  • 12引脚MSOP和10引脚3mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证
LT3045-EP支持防务和航空航天应用（AQEC标准）
LT3045
20V、500mA、超低噪声、超高 PSRR 线性稳压器
LT3045 Application Circuit LT3045 Pin Configuration LT3045 Pin Configuration LT3045 Performance Graph LT3045-EP Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 4

可靠性数据 1

用户手册 2

应用笔记 1

设计笔记 3

技术文章 6

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
数字电源系统管理器 1
LTC2975
推荐新设计使用 具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器
正线性稳压器(LDO) 1
LT1763
推荐新设计使用 500mA、低噪声、LDO 微功率稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3045
  • LT3045-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
SCP-LT3045-1-EVALZ

LT3045-1 信号链评估板| 500mA 超低噪声正 LDO

立即购买 更多内容

产品详情

演示电路 SCP-LT3045-1-EVALZ 是 20V、500mA 低压降（LDO）稳压器，设计用于噪声敏感电路中同类较佳的低噪声操作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3045-1 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3045-1 数据手册。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC2491A

LT3045演示板|20V、500mA、超低噪声、超高PSRR RF LDO稳压器

立即购买 更多内容

产品详情

演示电路DC2491A内置LT3045EDD，这是一款具有可编程限流功能的500mA、超低噪声和超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2491A的输入电压范围为3.8V至20V。LT3045提供500mA的最大输出电流，但在此电流水平下，热性能将最大输入电压限制在8.3V，无需较大的覆铜面积或强制空气冷却。

除具有超低噪声和超高PSRR特性外，该稳压器还提供可编程电源良好功能以及可编程限流功能。通过检测ILIM引脚电压也可实现电流监控。

eval board
schematic 9
schematic 10
schematic 11
schematic 12
AD-JUPITER-EBZ

Software-Defined Radio

立即购买 更多内容

特性和优点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

产品详情

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education
SCP-LT3045-1-EVALZ
LT3045-1 信号链评估板| 500mA 超低噪声正 LDO

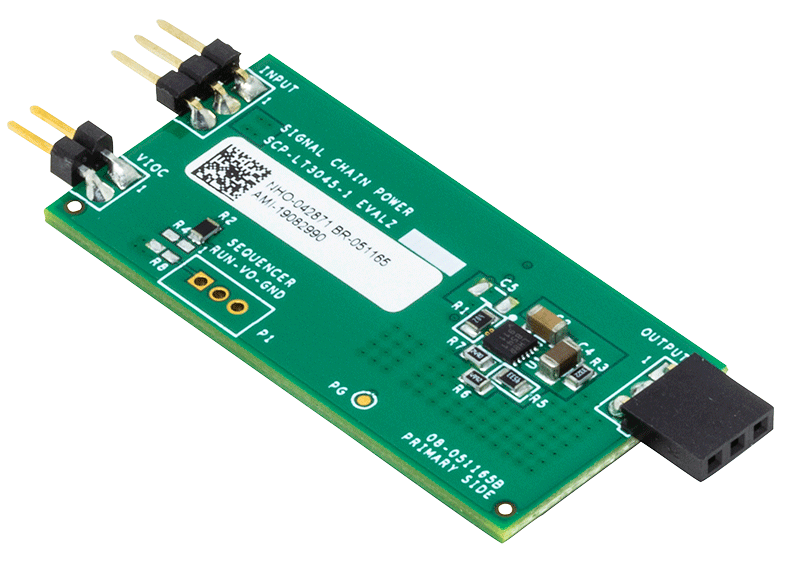

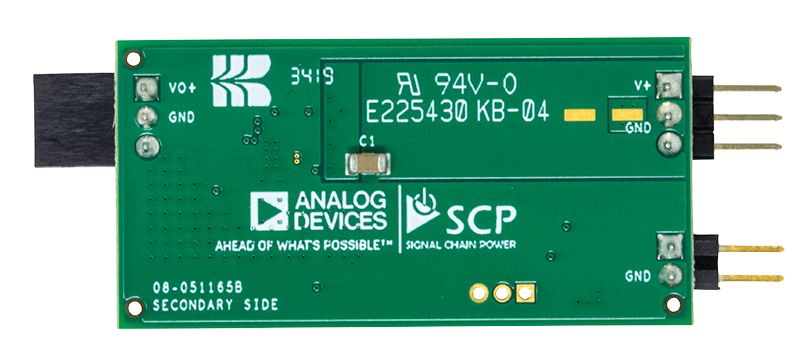

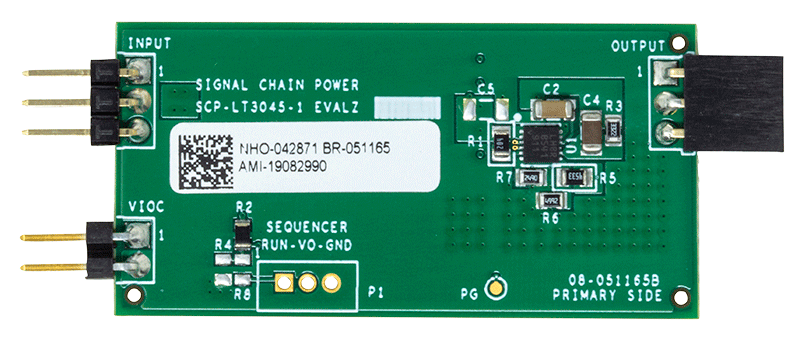

LT3045-1 Signal Chain Evaluation Board LT3045-1 Signal Chain Evaluation Board - Top View LT3045-1 Signal Chain Evaluation Board - Bottom View
DC2491A
LT3045演示板|20V、500mA、超低噪声、超高PSRR RF LDO稳压器

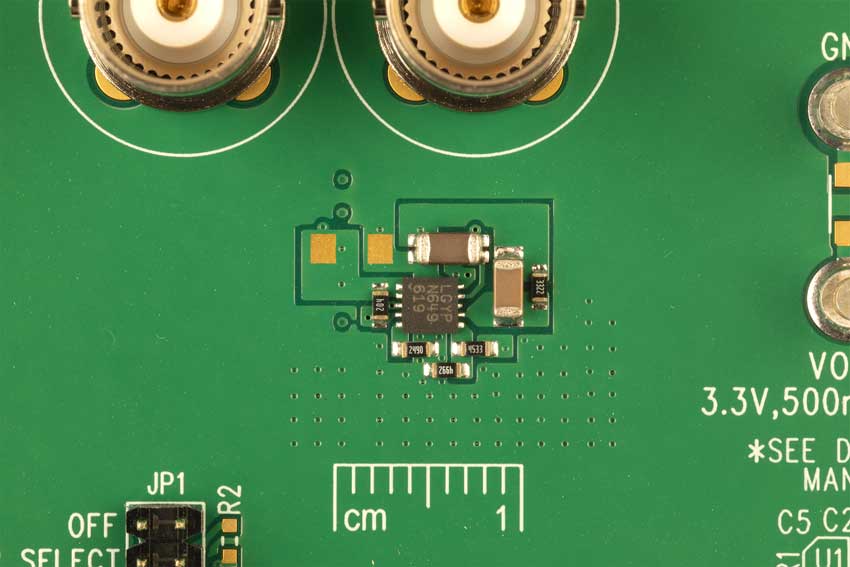

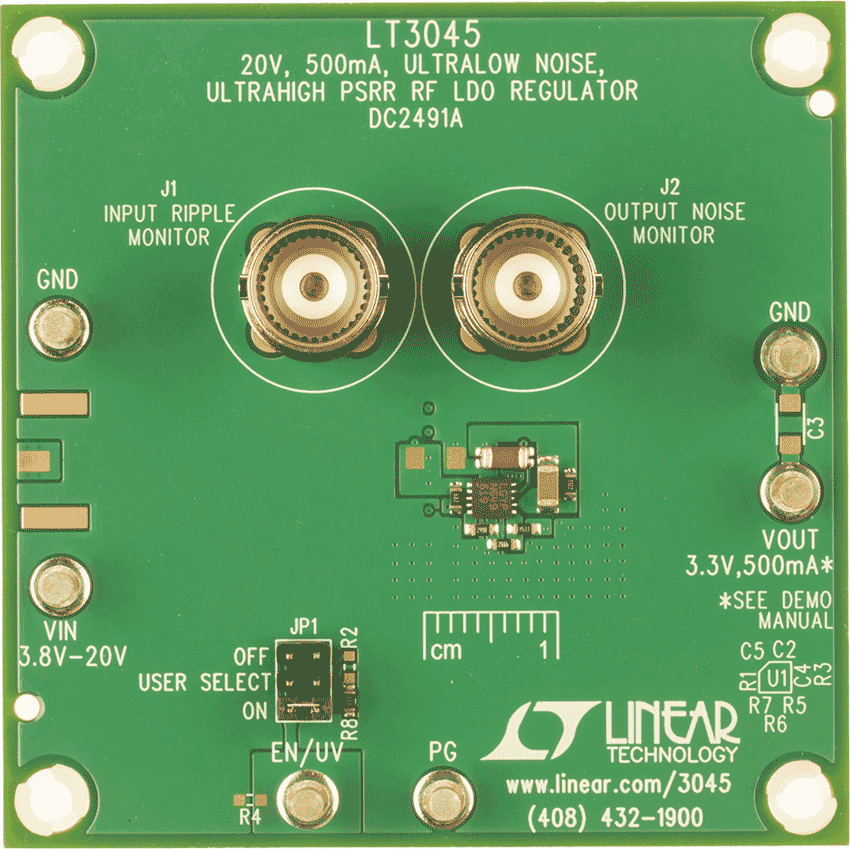

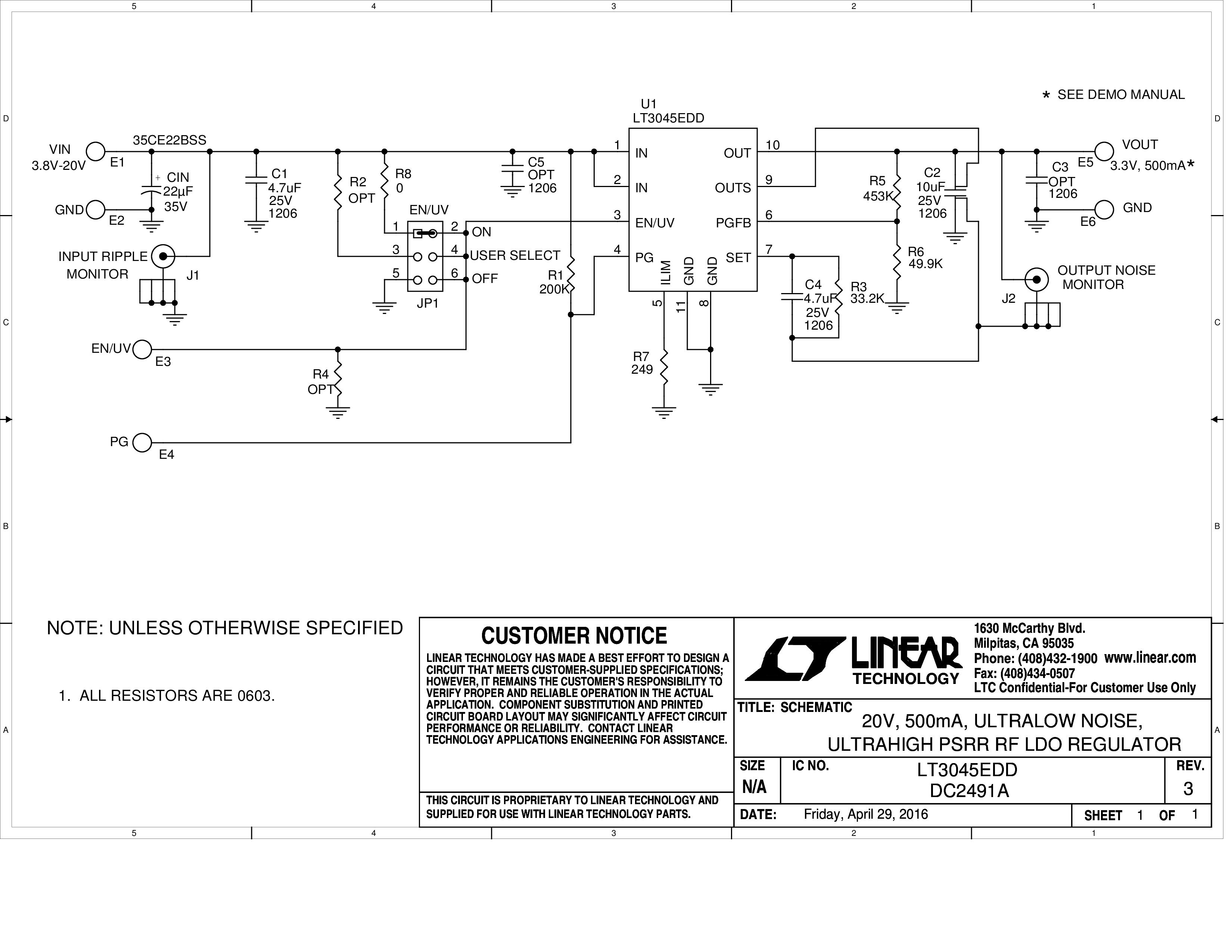

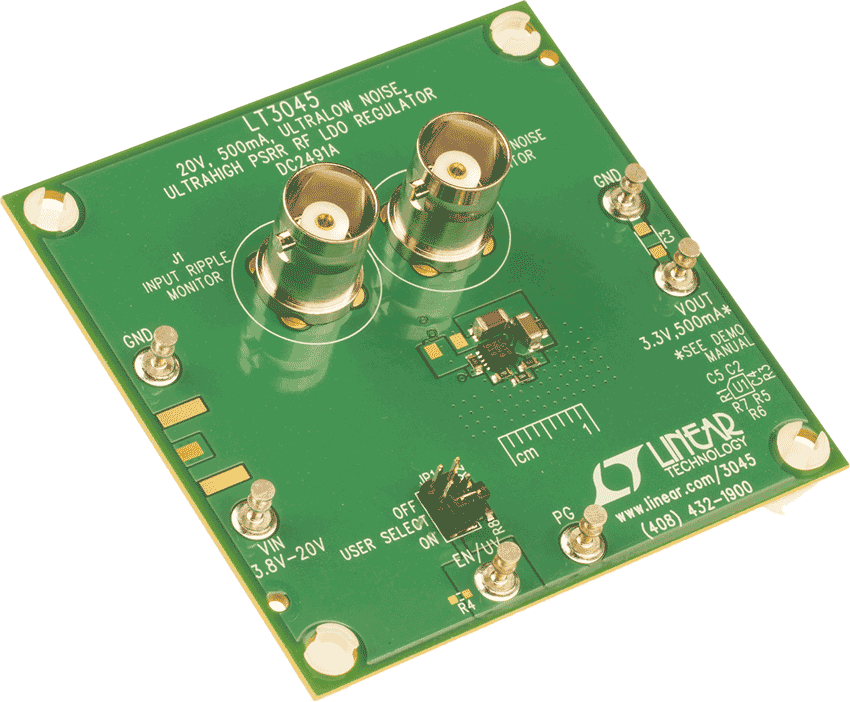

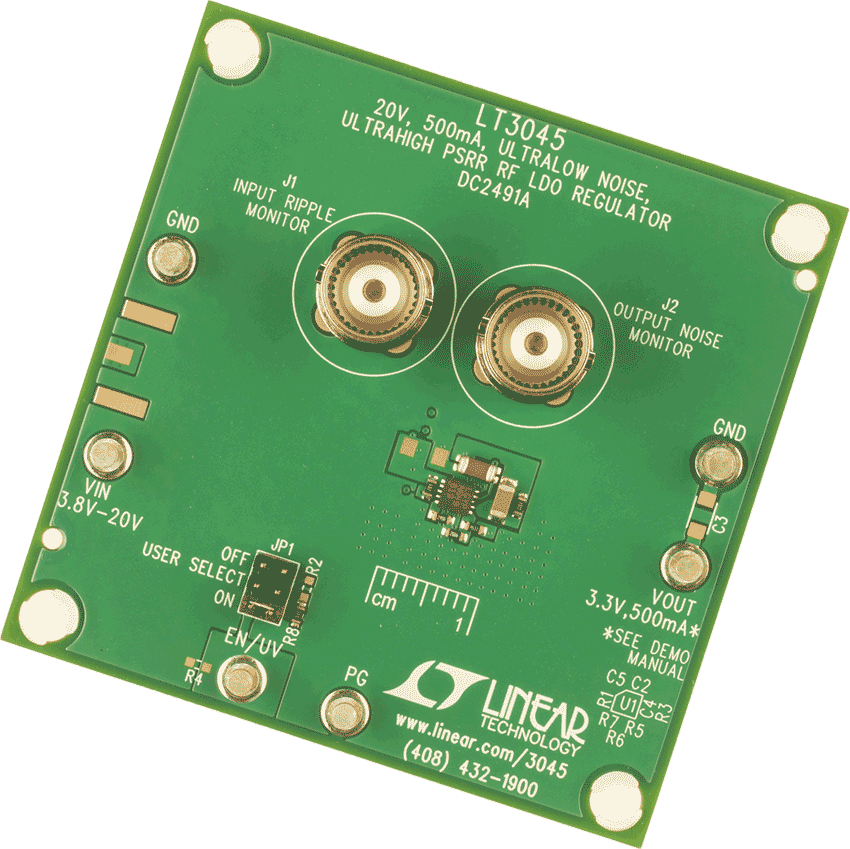

DC2491A Demo Board DC2491A Demo Board DC2491A Demo Board DC2491A Demo Board DC2491A Schematic Image
AD-JUPITER-EBZ
Software-Defined Radio
AD-JUPITER-EBZ Board Photo Angle View AD-JUPITER-EBZ Board Photo Top View AD-JUPITER-EBZ Board Photo Back View AD-JUPITER-EBZ Block Diagram
